一、项目介绍

1、应用场景：追踪定位设备

2、选择型号：N201A

3、定制尺寸：129.4*100*100

4、使用型材：6063、5052铝型材

5、表面处理：阳极氧化-喷砂墨玉黑

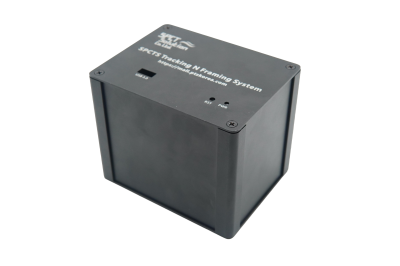

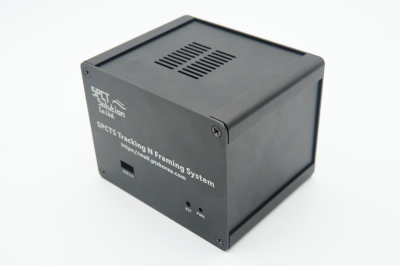

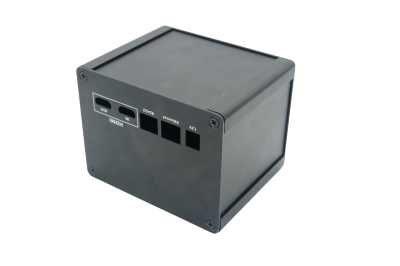

二、细节展示

三、案例说明

1.铝合金外壳尺寸

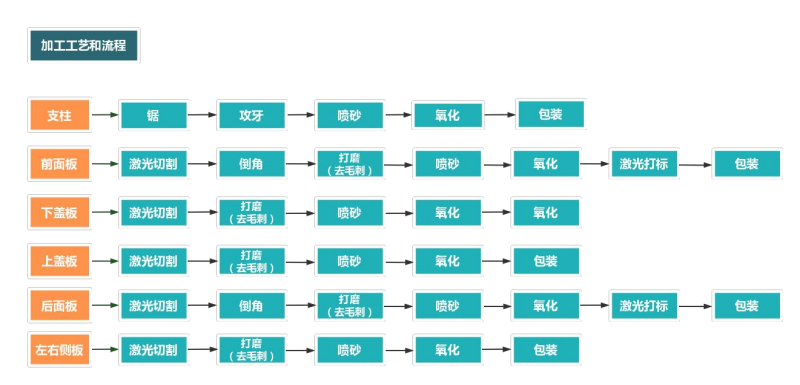

2.铝合金外壳加工流程

四：加工细节

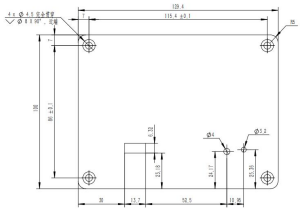

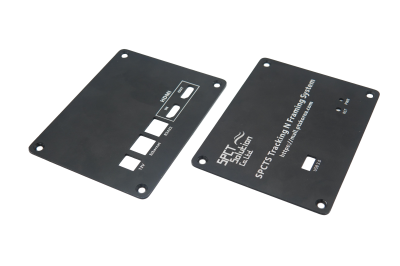

	项目	说明

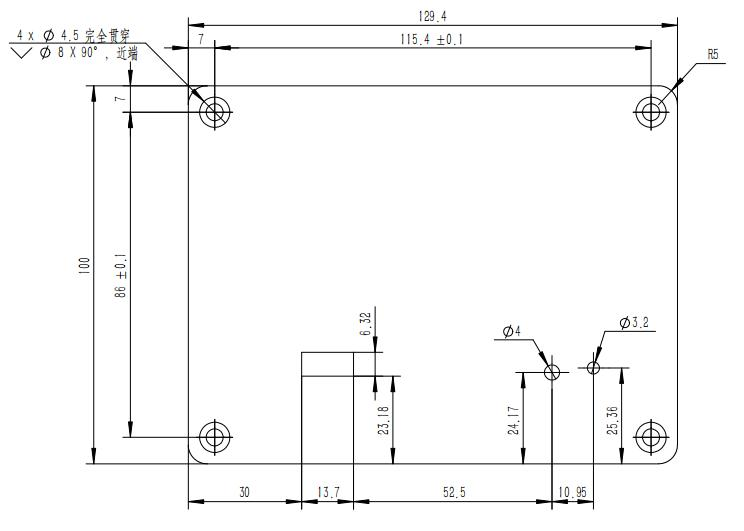

	部件名称	前面板
	部件尺寸	129.4-100-2
	材料信息	5052-H32
	表面处理	喷砂墨玉黑，激光
	加工工序	激光切割—倒角—打磨（去毛刺）—喷砂—氧 化—激光打标—包装

	项目	说明

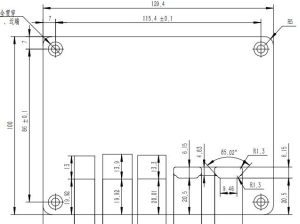

	部件名称	后面板
	部件尺寸	129.4-100-2
	材料信息	5052-H32
	表面处理	喷砂墨玉黑，激光
	加工工序	激光切割—倒角—打磨（去毛刺）—喷砂—氧 化—激光打标—包装

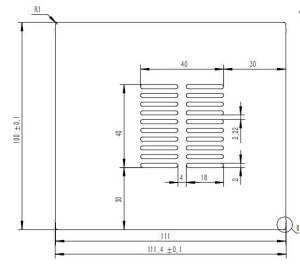

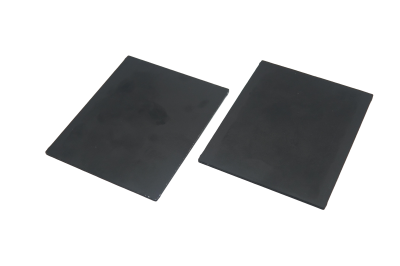

	项目	说明

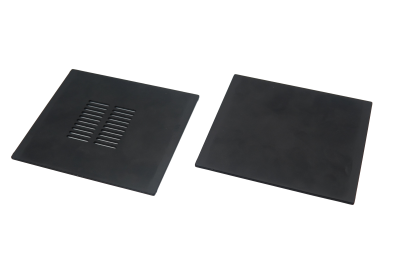

	部件名称	上盖板
	部件尺寸	111.4-100-2
	材料信息	5052-H32
	表面处理	喷砂墨玉黑
	加工工序	激光切割—打磨（去毛刺）—喷砂—氧化—包装

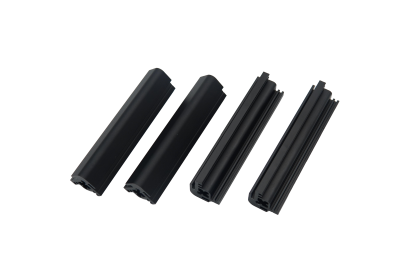

	项目	说明
	部件名称	支柱
	部件尺寸	/
	材料信息	6063-T5
	表面处理	喷砂墨玉黑
	加工工序	锯—攻牙—喷砂—氧化—包装

	项目	说明

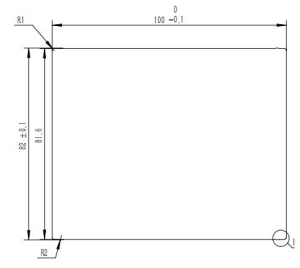

	部件名称	左右侧板
	部件尺寸	100-82-2
	材料信息	5052-H32
	表面处理	喷砂墨玉黑
	加工工序	激光切割—打磨（去毛刺）—喷砂—氧化—包装

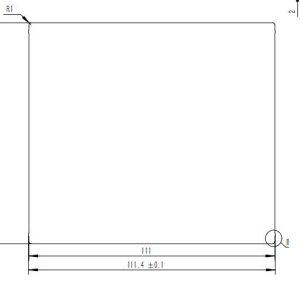

	项目	说明
	部件名称	下盖板
	部件尺寸	111.4-100-2
	材料信息	5052-H32
	表面处理	喷砂墨玉黑
	加工工序	激光切割—打磨（去毛刺）—喷砂—氧化—包装

	项目	说明

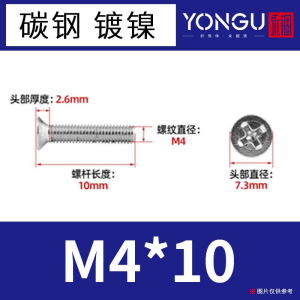

	部件名称	碳钢镀镍十字沉头螺丝
	部件尺寸	M4*10
	材料信息	普通碳钢
	表面处理	/
	加工工序	/
