在户外通信、隧道地下、农业物联网、安防监控等严苛环境中，防水接线盒是保护线路安全的第一道屏障。选错材质、用错密封、虚标IP等级，轻则内部进水短路，重则整条线路瘫痪、设备报废。永锢壳体创立于2004年，专注铝合金外壳定制20余年，帮B2B客户把防水接线盒的每一个细节做扎实：密封等级怎么达标、材质怎么选、开孔怎么定制、成本交期怎么平衡。这套完整的选型逻辑与可落地的产品方案，一次讲透。
防水接线盒是用于容纳和保护电气导线接头、分接、连接点以及小型电子模块的密封壳体，通过结构密封与防水接头实现防尘、防水、防潮，防止外部水汽和固体异物侵入内部线路。它与普通接线盒的核心区别在于：密封等级必须达标，能在雨水、冲刷、浸泡、凝露等环境中长期稳定工作。
• 接线盒：侧重导线对接、分支、接线端子保护，强调进线密封与端子固定，是电气施工的标准配件。
• 分线盒：在接线盒基础上增加多路进出线管理，常见于工程布线分线、传感器汇流，往往需要多个防水接头。
• 设备防水盒：内部直接承载PCB板、控制模块、电源模块，除防水外还要考虑散热、安装与EMI屏蔽，是"电子设备的铠甲"。
无论哪种形态，核心诉求一致：在恶劣环境下让线路与电子元件稳定运行。
| 应用场景 | 环境特征 | 对防水接线盒的核心要求 |
|---|---|---|
| 户外通信/基站 | 日晒雨淋、温差大、凝露 | IP65以上、抗UV、散热良好 |
| 隧道/地下工程 | 高湿积水、围岩渗水、持续震动 | IP68深水防护、安装挂耳、抗振 |
| 智慧农业物联网 | 露天灌溉、农药环境、温差大 | IP67/IP68、耐腐蚀、轻量安装 |
| 安防监控 | 户外枪机/球机、杆上安装 | IP66以上、隐蔽美观、壁挂 |
| LED照明/新能源 | 户外灯具、充电桩、光伏 | IP65以上、散热强、EMI屏蔽 |
| 工业自动化 | 车间油污、粉尘、振动 | IP65以上、抗冲击、耐油污 |
每个应用场景都有它苛刻的工况要求，对应就有不同的防护等级、材质与结构配置。逐一拆解各场景"要求什么、永锢怎么匹配"。
基站、路由器的分线与电源模块常年装在铁塔、楼顶和室外机柜，直面暴雨、暴晒、昼夜温差与凝露。这类场景的核心要求是：IP65以上防雨防尘、壳体抗UV不老化、散热良好（内部有射频与电源模块）、并具备一定EMI屏蔽能力。

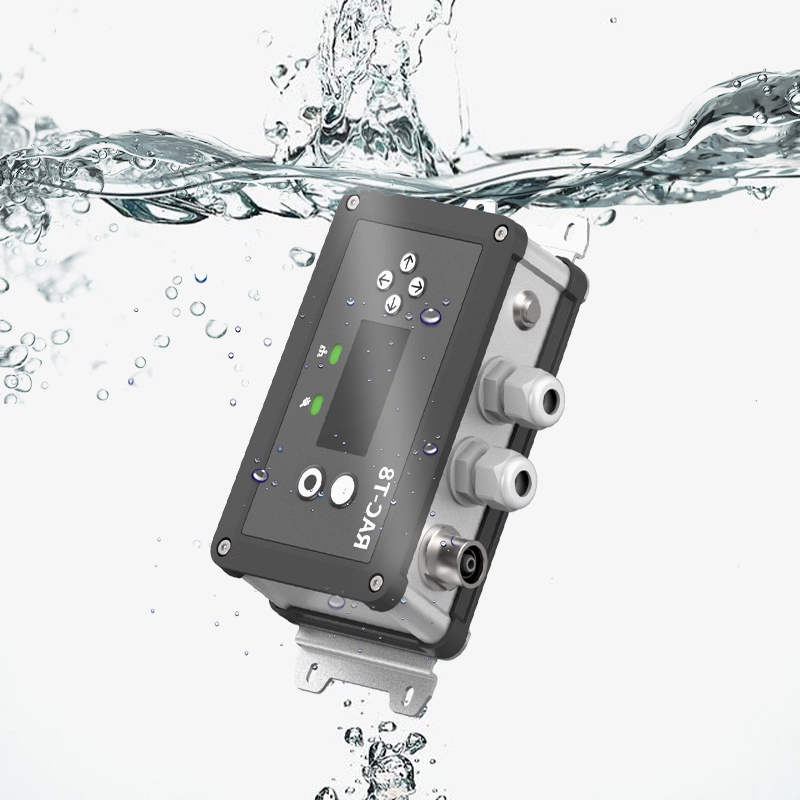

• 匹配方案：L系列防水铝外壳，挤压铝型材导热好、阳极氧化后抗UV耐候，可在铁塔与机柜中长期服役。
• 内置PCB插槽直接装控制板，无需额外固定支架。
• 进线口按需开PG/M系列防水接头孔，锁紧后整机可达IP68。
真实案例：永锢IP68防水铝外壳已在海外基站、户外网关类设备中批量应用，L05C系列长期用于持续暴雨环境下的户外通信设备，依靠铝壳体把内部处理器热量被动导出，实现无凝露、不过热。
地铁隧道高湿积水、围岩渗水、列车低频震动、盐碱腐蚀，轨道交通招标规范明确要求隧道弱电布线采用高防护金属壳体。核心要求：IP68深水防护、一体成型抗震动不开裂、耐盐雾（满足5-10年长期使用）、自带挂耳适配混凝土墙面快速安装。

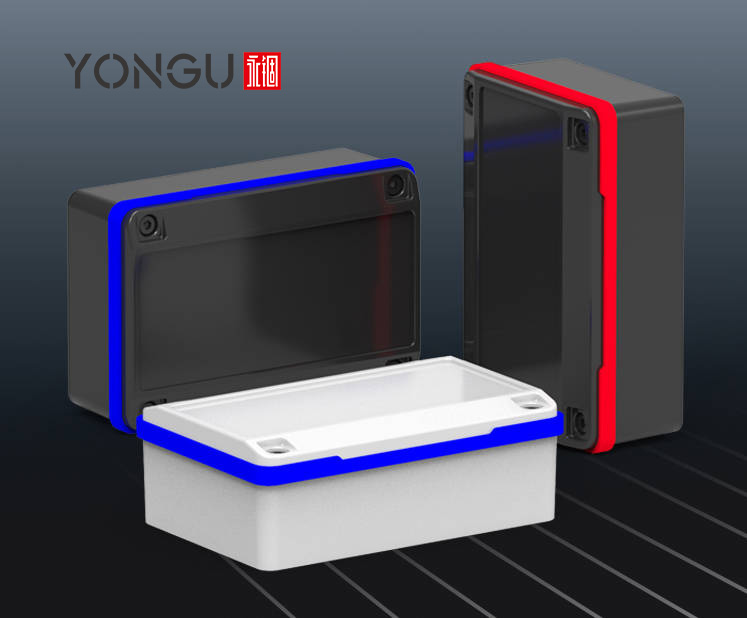

• 匹配方案：T系列压铸铝防水接线盒，ADC12一体压铸无拼接缝，抗震动、抗形变能力强。
• 双层加厚硅胶密封圈，稳定达标IP68深水防护。
• 一体式外挂安装耳，膨胀螺丝直装混凝土墙面，适配狭小布线槽。
• 双色密封胶条区分信号/供电线路，运维巡检一目了然。
真实案例：永锢T03（64×34×98mm）压铸铝防水接线盒已在地铁隧道弱电布线项目中实地安装，按轨道交通标准化流程完成72小时高湿、震动工况模拟测试后批量供货，并配套IP68防水、盐雾、抗震全套检测报告满足招标资质要求。
山地坡地、柑橘园、茶园的灌溉控制与传感器节点装在立杆上，面临潮湿多尘、强紫外线、昼夜温差大与电磁干扰，还要防树枝刮蹭。核心要求：IP67-IP68、耐候不锈、轻量便于立杆安装、保障传感器数据与阀门控制信号稳定传输。
• 匹配方案：L04A等防水铝外壳（IP67-IP68），宽度深度固定、高度可灵活调整，适配不同内部模块。
• 阳极氧化+喷砂表面，抵御潮气与腐蚀，适应山林复杂地形。
• 轻量化型材便于立杆安装，保护土壤湿度、流量监测等数据模块。

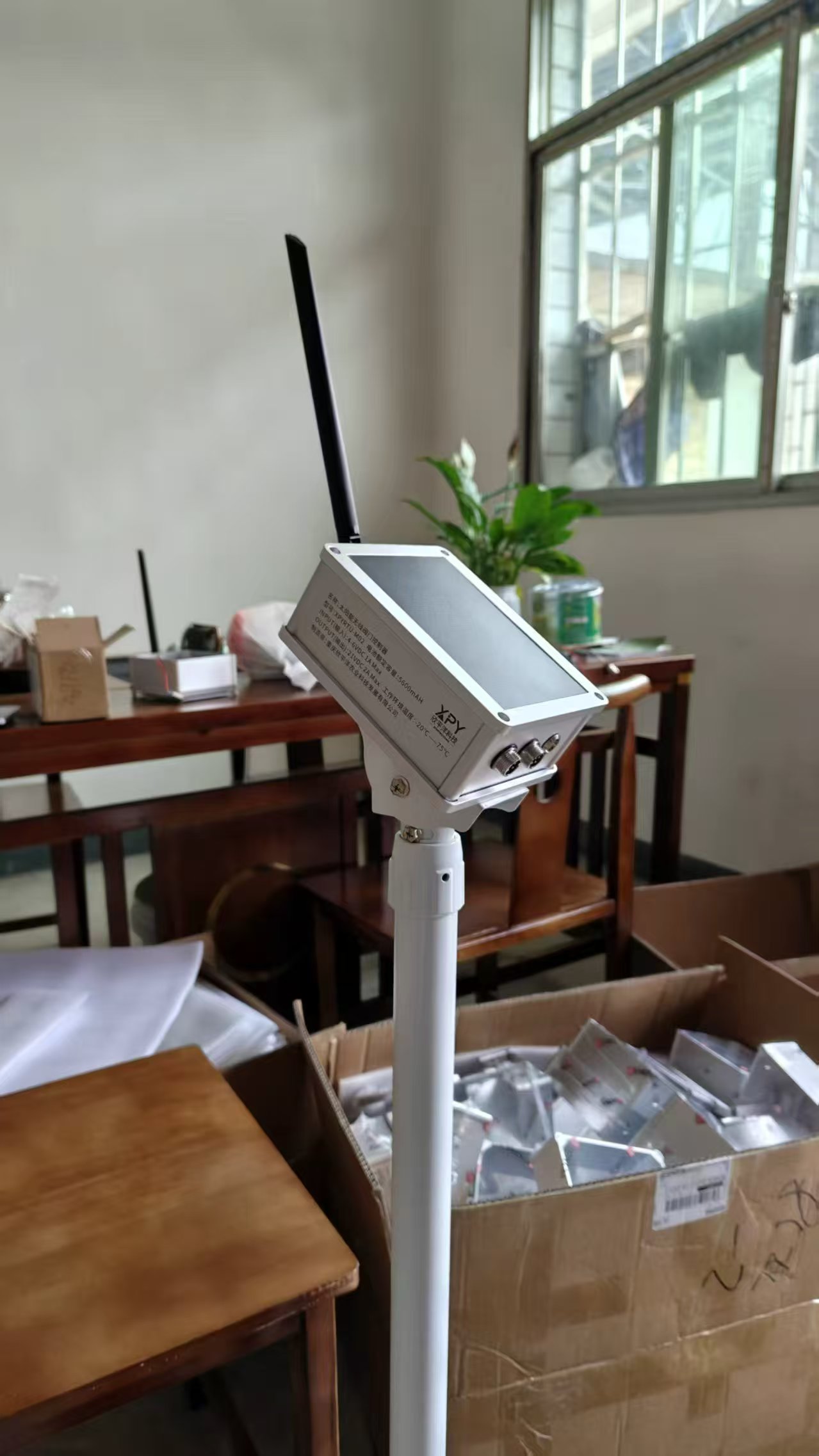

真实案例：永锢铝合金外壳已落地智慧农业山地灌溉项目，在茶园、柑橘园、山林等多场景部署，为土壤湿度、流量监测与电磁阀联动控制提供防护，支撑精准灌溉与节水增产。
户外枪机/球机、红外补光的接线盒与电源盒装在高空杆件或墙体，既要防雨防尘，又要隐蔽美观。核心要求：IP66以上、体积紧凑、壁挂安装、可定制颜色融入现场环境。
• 匹配方案：M系列小型防水接线盒，如M01（60×60mm，长度70-150mm可选）×60mm，长度70-150mm可选），体积紧凑适配杆装与壁挂。
• 铝合金金属质感，支持颜色与LOGO丝印定制，与环境融为一体。
• 内设PCB插槽装小型电源板，进线口开孔配防水接头。
户外大功率LED驱动电源、充电桩、光伏组件接线发热量大，还要长期浸泡在雨水与紫外线中。核心要求：IP65以上防护、强散热延长电子元件寿命、EMI屏蔽抑制开关电源高频谐波。
• 匹配方案：L系列铝合金外壳散热优势显著，把驱动电源热量导出到壳体表面自然散发。
• 配合防水接头与密封圈，实现IP65-IP68整体防护。
• 可加侧部百叶窗开孔，兼顾散热与EMI屏蔽。
真实案例：永锢LED驱动电源外壳定制方案，针对大功率LED、户外亮化及工业照明中热量积聚、密封失效的痛点，用铝制外壳解决高热严苛环境下的散热与防护问题。
车间PLC、传感器分线、控制柜内模块面临油污、粉尘、振动。核心要求：IP65以上、抗冲击、耐油污、方便拆装维护。
• 匹配方案：MH系列分体式防水壳（108×42/138×45/169×52mm），上下盖可拆，方便检修内部端子。
• 铝合金耐油污易清洁，带密封胶条防尘防喷水。
• 可配DIN导轨或壁挂安装结构，适配机柜与产线。
一个真正达标的防水接线盒，由壳体、密封件、防水接头、端盖四个部分协同实现密封。任何一环偷工减料，整体防护都会失效。
• 铝合金挤压型材（6063-T5）：工业级防水接线盒的主流选择，导热好、强度高、耐腐蚀、可阳极氧化，兼顾散热与质感。
• 压铸铝（ADC12）：一体成型、无拼接缝隙，配合硅胶密封圈更容易做到IP68，适合隧道、水下等极端环境。
• 工程塑料（ABS/PC）：成本低、重量轻，但散热差、高温易老化变形，适合家装、室内等轻载场景。
• O型圈/硅胶密封圈：上下盖之间加装整体式硅胶圈，四角螺丝均匀压紧，形成连续密封面。永锢L/M系列采用内置点胶一体式硅胶密封圈，实测1.5米水深浸泡30分钟不进水。
• 双层密封结构：在极端工况（隧道渗水、长期浸泡）下，采用双层加厚硅胶密封，进一步杜绝冷凝水与渗水侵入。
• 密封胶条（压铸壳）：压铸防水壳多采用嵌入式的彩色密封胶条，配合压铸工艺的一体结构，实现高等级防护。
进线口是防水最薄弱的环节。专业做法是壳体按需开孔，加装PG系列、M系列防水接头或航空插头，压紧后密封线缆。需要"带端子"的防水接线盒时，可在壳体内部集成接线端子排，实现免焊快速接线，这是工程电气施工的高频需求。
IP（Ingress Protection）是国际通用的设备防护等级标准，由两个数字组成：第一位代表防尘等级（0-6），第二位代表防水等级（0-8），数字越大防护越强。选购防水接线盒前，必须先明确你的真实工况需要哪一级。
| 防护等级 | 防水定义 | 适用场景 | 永锢推荐系列 |
|---|---|---|---|
| IP65 | 防喷水（各方向低压喷水无影响） | 室内潮湿、一般户外防雨、车间油污环境 | MH系列分体式防水壳 |
| IP66 | 防猛烈喷水（大浪或强射流） | 户外设备长期直面暴雨、冲洗场景 | MH/MJ系列 |
| IP67 | 防短时浸水（1米水深30分钟） | 农业物联网、户外传感器、易积水点位 | L系列/M系列 |
| IP68 | 防持续浸泡（深度/时间由厂家明确标注） | 隧道、水下、长期积水环境，最高防护要求 | T系列压铸/L系列/M系列 |
常见误区提醒：IPX8必须要求厂家明确标注浸泡深度与时间，不同厂家标准可能不同，切勿被"虚标IP68"误导。永锢的IP68防水铝外壳均通过严格真水压测试，L/M系列实测1.5米水深浸泡30分钟不进水，可提供检测背书。
材质差异直接决定防水接线盒的散热、强度、寿命和成本，一张对比表就能帮你避开"买塑料省了钱、坏了设备赔大钱"的坑。
| 对比维度 | 铝合金（挤压6063-T5） | 工程塑料（ABS/PC） | 压铸铝（ADC12） |
|---|---|---|---|
| 导热散热 | 优秀（铝导热系数高，自然散热好） | 差（热量积聚，高温易老化） | 良好 |
| 结构强度 | 高、轻量、抗冲击 | 一般、易脆裂 | 极高、一体成型 |
| 耐候耐腐 | 优（阳极氧化后户外寿命长） | UV下易老化变色 | 优（表面喷粉/烤漆） |
| 密封上限 | IP67-IP68（点胶一体式硅胶圈） | IP65-IP66为主 | IP68（一体成型+密封圈） |
| 外观质感 | 金属质感、可阳极氧化/喷砂拉丝 | 塑料感、易显廉价 | 喷粉/烤漆，难做阳极氧化 |
| 成本区间 | 适中（公模零开模费） | 最低 | 模具成本高、量产单价低 |
结论：户外工程、工业设备、长期高湿环境，铝合金防水接线盒是性能与成本的综合最优解；批量巨大且结构复杂、追求极限防水时，压铸铝更合适；预算极紧、环境温和的轻载场景才考虑塑料。
| 工艺 | 优势 | 局限 | 适合阶段 |
|---|---|---|---|
| 铝挤压 | 开模费低（数千元）、可集成PCB滑槽与散热齿、氧化质感好 | 截面形状固定，需二次CNC加工 | 中批量，L/M/H系列首选 |
| CNC加工 | 精度高、任意开孔、高端质感 | 单价高，不适合大批量 | 打样/小批量/定制开孔 |
| 压铸 | 一体成型、密封性好、易达IP68、量产单价极低 | 模具费高（数万）、难阳极氧化 | 大批量，T系列 |
| 钣金 | 大尺寸成本低、强度高 | 接缝多，防水需满焊打磨，成本上升 | 大型箱体（非主流接线盒） |
采购前只需回答清楚六个问题，就能锁定合适的防水接线盒型号。
接线盒尺寸以宽×高×长为基准，长度通常可裁切定制。把PCB或端子的长宽高量出来，加上线缆折弯空间，再预留5-10mm余量。永锢提供从60×60mm小型到260×180mm大型的全尺寸公模。
• 进线孔数量、孔径：决定防水接头型号（PG7/PG9/PG11/M12等）。
• 是否需要集成端子排：带端子的防水接线盒可免焊快速接线。
• 指示灯/按钮/显示屏开孔：一并规划在CNC定制工序中。
隧道墙面施工需要一体式外挂安装耳，杆上安装需要抱箍支架，机柜内安装需要DIN导轨卡扣。选型时确认壳体是否自带安装结构，避免二次加装的额外成本。
室内防潮选IP65，户外防雨选IP66，易积水选IP67，隧道水下选IP68。等级越高成本越高，按需选择最经济。
能匹配现成公模就零开模费、快速出货；结构特殊再考虑私模。永锢拥有数千款公模库（H/J/L/M/T/MH/MJ系列），现货型号支持24小时打样、48小时快速出货。
打样阶段建议直接选公模+CNC开孔，永锢最快24小时交付样品；批量阶段可切换压铸降低单价。
把应用场景落到具体设备上，才能给出真正能用的方案。每个行业都会有它标志性的设备和绕不开的工况难点，永锢按"设备清单—工况难点—系统方案—落地案例—配套服务"逐行业给出解法。
典型设备：基站分线盒、RRU/AAU电源接线盒、室外网关、路由器的防水电源盒、塔放模块盒。
工况难点：设备装在高空与室外，长期直射暴晒加速老化；温差大导致内部凝露；射频模块发热需要及时散出；高频信号要求壳体具备屏蔽能力。
系统方案：选用L系列挤压铝防水外壳，IP65-IP68按安装高度与朝向选配；壳体内置PCB插槽直接固定电源/控制板；进线口配PG/M系列防水接头，接头处打胶二次密封；表面阳极氧化（银/黑）抗UV，若需EMI屏蔽加导电密封条并预留接地端子。
落地案例：永锢IP68防水铝外壳用于海外基站、户外网关，L05C系列在持续暴雨环境下依靠铝壳体被动散热，做到无凝露、不过热、长期在线。
典型设备：隧道弱电分线盒、轨道信号传感器分线盒、照明控制盒、通风/监测设备接线盒、地下综合管廊监测传感器盒。
工况难点：隧道内壁持续冷凝水、局部短时积水浸泡；列车低频震动导致塑料开裂、钣金接缝疲劳；地下盐碱水腐蚀钢件；粗糙混凝土墙面安装困难。
系统方案：选用T系列压铸铝防水接线盒，ADC12一体成型无拼接缝，抗震动抗形变；双层加厚硅胶密封圈稳定达标IP68；一体式外挂安装耳用膨胀螺丝直装混凝土墙面；可按线路规格开出2-6路防水接头孔，一台完成多路信号/供电分线；红蓝双色密封胶条区分线路类型，方便运维。
落地案例：永锢T03（64×34×98mm）压铸铝防水接线盒完成地铁隧道弱电布线项目实地安装，经72小时高湿、震动工况模拟测试，配套IP68防水、盐雾、抗震全套检测报告，批量供货并进入轨道交通招标体系。
典型设备：灌溉控制器、土壤湿度/流量传感器节点、电磁阀控制盒、太阳能供电控制器、气象监测站分线盒。
工况难点：山林、坡地、田间的设备长期暴露于潮湿多尘、强UV、昼夜温差大环境；树枝刮蹭与农药腐蚀；传感器与阀门控制信号要求稳定传输，抗电磁干扰。
系统方案：选用L04A等防水铝外壳（IP67-IP68），宽度深度固定、高度可调，适配不同内部模块；阳极氧化+喷砂表面耐潮耐蚀；轻量化型材便于立杆安装；内部模块与壳体间预留导热路径，保障高温季节稳定运行。
落地案例：永锢铝合金外壳已落地智慧农业山地灌溉项目，在茶园、柑橘园、山林多场景部署，为土壤湿度、流量监测与电磁阀联动控制提供防护，支撑精准灌溉与节水增产。
典型设备：枪机/球机接线盒、红外补光电源盒、监控杆配电分线盒、门禁控制盒。
工况难点：高空杆件与墙体安装，既要防雨防尘又要隐蔽美观；供电线路与信号线同盒需做好分隔；体积受限。
系统方案：选用M系列小型防水接线盒（如M01，60×60mm，长度70-150mm可选），体积紧凑适配杆装壁挂；铝合金金属质感，颜色与LOGO丝印可按项目定制融入环境；内设PCB插槽装小型电源板，进线口开孔配防水接头，实现IP66以上整体防护。
典型设备：户外LED驱动电源盒、路灯/景观灯接线盒、充电桩控制盒、光伏汇流分线盒、储能电源盒。
工况难点：大功率驱动发热量大，热量积聚直接缩短元件寿命；长期户外雨水、UV侵蚀；开关电源高频谐波产生EMI干扰。
系统方案：选用L系列铝合金外壳，利用铝的高导热把驱动电源热量导出到壳体表面自然散发；配合防水接头与密封圈实现IP65-IP68整体防护；侧部开百叶窗兼顾散热与EMI屏蔽，必要时加导电密封条并预留接地，将屏蔽等级做到30-40dB抑制开关电源谐波。
落地案例：永锢LED驱动电源外壳定制方案，针对大功率LED、户外亮化及工业照明的热量积聚与密封失效问题，用铝制外壳解决高热严苛环境下的散热与防护难题。
典型设备：PLC分线盒、传感器接线盒、变频器/伺服控制盒、产线数据采集盒、DIN导轨安装式端子盒。
工况难点：车间油污、粉尘、振动；端子接线频繁，需要反复开盖维护；机柜内空间紧凑。
系统方案：选用MH系列分体式防水壳（108×42/138×45/169×52mm），上下盖可拆方便检修内部端子；铝合金耐油污易清洁，带密封胶条防尘防喷水达IP65；可配DIN导轨或壁挂安装结构，适配机柜与产线快速部署。
永锢在售防水接线盒覆盖L/M/T/MH/MJ五大系列，全部支持开孔、颜色、尺寸、丝印定制，现货公模一件起订。与其按系列罗列，不如回到前面几章关心的维度来选——你在哪个维度有要求，永锢就有对应产品接住。
• IP65-IP66（防雨防喷水）：MH系列分体式防水壳，适合室内潮湿、一般户外防雨、车间油污场景。
• IP67-IP68（防浸水）：L系列、M系列，点胶一体式硅胶密封圈，实测1.5米水深浸泡30分钟不进水。
• IP68深水/隧道：T系列压铸铝，一体成型+双层密封，可短时完全浸没，适配隧道、水下、高冲击环境。
• 分体式（上下盖可拆）：MH系列、L系列，安装调试与后期检修方便，适合控制器、传感器类设备。
• 一体式（无缝管状）：MJ系列、T系列，无侧边接缝，结构强度与密封性更优，适合隧道、水下与对抗压要求高的设备。
• 挤压铝型材（6063-T5）：L/M/MH/MJ系列，散热好、可阳极氧化呈现金属质感，公模零开模费。
• 压铸铝（ADC12）：T系列，一体成型极限防水，批量量产单价低，适合大批量与极端工况。
• 小型（60-120mm）：M01（60×60，长度70-150mm）、L02（110×65），适配传感器、监控分线、小型模块。
• 中型（130-200mm）：L04（130×100）、L08（170×125）、L10（200×150）、M05（200×75），适配控制器、户外电源、农业物联网。
• 大型（240-260mm）：L12（260×180）、M15（240×160）、M16（260×180），适配大功率户外电源、大型防水模块。
• 需要自带挂耳墙面安装：T系列压铸铝，一体式外挂安装耳直接膨胀螺丝固定。
• 需要PCB直接插装：L/M系列内置PCB插槽，无需额外固定支架。
• 需要开孔/颜色/丝印/带端子：全部系列支持，CNC开孔、阳极氧化/喷砂/喷粉、激光打标丝印、集成端子排，一件起订。
标准公模不能满足需求时，永锢提供完整的定制服务，覆盖防水接线盒的全生命周期：
• 开孔定制：进线孔、端子孔、指示灯孔、按钮孔、显示屏窗，激光/CNC精密加工。
• 尺寸定制：长度按需裁切，高度多档可选，适配不同内部模块。
• 颜色与表面处理：喷砂、拉丝、阳极氧化（银/黑/金等）、喷粉、UV打印。
• 印字定制：激光打标、丝印，印制产品型号、LOGO、安全标识。
• 装配服务：集成端子排、防水接头预装、密封圈装配，交付即用。
• 开模定制：结构特殊的私模开发，一件起订，小批量样品与量产均可适配。
永锢支持上传图纸获取免费可制造性分析（DFM）报告，160+台全数字化CNC与50槽全自动氧化线保障打样24小时交付、批量48小时出货。
• IP等级验证：索要第三方IP68防水检测报告，确认浸泡深度与时间；永锢产品均通过严格真水压测试。
• 密封圈材质：确认硅胶/EPDM材质，回弹性好、耐老化，避免劣质发泡条。
• 尺寸精度：用CMM三坐标或通止规抽检关键尺寸与螺纹孔，防止滑牙、干涉。
• 耐候测试：查验72小时盐雾测试报告，确保阳极氧化/喷粉层不脱落、不腐蚀。
• 环保合规：确认符合RoHS、REACH标准，避免出口贸易风险。永锢产品通过233项REACH检测。
室内防潮IP65，户外防雨防喷水IP66，短时浸水IP67，长期浸泡、隧道水下IP68。按真实工况选择即可，不必盲目追高等级。
工业、户外、长期高湿场景选铝合金（散热好、强度高、寿命长）；家装、室内轻载、预算极紧才考虑塑料。长期看铝合金的综合成本更低。
可在壳体内集成端子排，配合进线孔与防水接头，实现免焊快速接线。联系永锢提供端子规格与接线图即可定制。
工程预算中，防水接线盒一般参照电气安装工程定额中的"接线盒安装"相关子目，具体以当地定额版本与项目清单为准；铝合金防水接线盒因材质差异，通常按金属接线盒定额计价。
铝合金公模防水接线盒单件从几十元到数百元不等，主要取决于尺寸与定制需求。永锢商城有明码标价，批量采购另有优惠，可提交需求获取报价。
先量PCB/端子的长宽高，加上线缆折弯空间与装配余量，再对照永锢公模尺寸表选择；长度支持裁切定制，高度多档可选。
可以。进线孔、端子孔、指示灯孔、按钮孔等均可通过激光/CNC定制开孔，无需额外开模，一件起订。
防水接线盒看似是配件，实则是户外设备的"生命线"。从IP等级的真实达标，到密封结构的设计细节，再到开孔定制的工艺精度，每一个环节都决定设备的长期可靠性。永锢壳体深耕铝合金外壳定制20余年，拥有数千款公模、全工艺制造能力与严格的质量检测体系，可为你提供从选型、打样到量产的一站式服务。
立即行动：提供你的PCB尺寸或直接上传图纸，永锢免费提供防水接线盒选型建议与可制造性分析报告，24小时内给出打样方案，助你的户外设备稳定运行。
