电源是设备的"心脏"，而电源外壳就是这颗心脏的"铠甲"。散热不足导致元件提前老化、开孔不当造成装配返工、材质选错引发安全隐患——这些问题在电源外壳选型中几乎每天都在发生。作为专注铝合金外壳定制的佛山厂家，永锢壳体用20余年B2B服务经验告诉你：电源外壳选型，本质是在散热、结构、防护与成本之间找到最优解。本文从散热设计、材质对比、结构形态到按功率选型，系统拆解电源外壳的底层逻辑，并给出可直接落地的真实产品方案。
电源外壳是承载电源转换电路并为其提供散热、防护、电磁屏蔽与安装结构的壳体总成。不同电源类型对壳体要求差异巨大，选型前先明确你的产品属于哪一类。
| 电源类型 | 核心特点 | 外壳核心诉求 |
|---|---|---|
| 开关电源外壳 | 高频开关、发热集中、EMI强 | 散热、EMI屏蔽、安全绝缘 |
| 电源适配器外壳 | 小型化、常见12V/24V、消费与工业并存 | 紧凑、安全认证、散热 |
| LED驱动电源外壳 | 户外亮化、大功率、高温严苛 | 高散热、IP防护、耐候 |
| 逆变器/变频器外壳 | 大功率、连续工作、振动环境 | 重型散热结构、强度、EMI |
| 储能电源外壳 | 高功率密度、户外储能、长寿命 | 高效散热、轻量化、耐蚀、高比强度 |
• 散热：电源是发热大户，热量排不出去，元件寿命急剧缩短，这是电源外壳的第一命题。
• EMI屏蔽：开关电源的高频谐波会向外辐射干扰，外壳必须形成有效的电磁屏蔽层。
• 安全绝缘：防止带电部件外露、满足爬电距离与接地要求，保护用户与设备。
• 防护等级：户外电源需IP65以上防尘防水，避免凝露、雨水侵入。
• 安装方式：壁挂、DIN导轨、桌面、机架，决定外壳的结构与开孔。
• 成本与交期：公模vs开模、打样vs量产，直接决定项目进度与利润。
铝的导热系数约为120-200W/m·K，远超塑料（0.2-0.4W/m·K）一个数量级。电源内部热量可快速传导至壳体表面，通过自然对流散出，无需风扇即可维持可靠温升。对于逆变器、驱动器等大功率电源，6063-T5挤压铝合金是主流选择——密度仅为钢材1/3，同时具备足够的结构强度。
• 挤压型材可一次成型散热齿（如H41/H38等重型公模），增加散热面积，无需额外加工。
• 大功率电源建议选带厚实散热鳍片的重型铝型材，散热面积大、抗压能力达到工业级。
• 配合侧部百叶窗开孔可兼顾散热与EMI屏蔽，抑制开关电源高频谐波干扰。
中小功率（50W-150W）电源通常靠铝合金壳体的自然散热即可满足；大功率或密闭空间则需预留风道、风扇位与百叶窗。设计时要为关键发热元件（MOS管、变压器、整流桥）规划导热路径，必要时通过导热垫/导热硅脂将热量导入壳体。
| 电源功率 | 散热策略 | 推荐壳体参考 |
|---|---|---|
| 50W以内 | 自然散热即可 | 小型H21/H70级型材 |
| 50W-100W | 自然散热+散热齿 | H67/H71级分体式 |
| 100W-300W | 厚散热齿/风道辅助 | H72/H38级重型型材 |
| 300W以上 | 重型散热+风冷/机柜级 | H41/G系列/C系列机箱 |
电源外壳材质直接决定散热、强度、重量与寿命。很多人在"便宜"与"可靠"之间犹豫，看完这张对比表就有答案了。
| 对比维度 | 铝合金（6063-T5） | 工程塑料 | 铁皮（SECC/SPCC） |
|---|---|---|---|
| 导热散热 | 优秀，自然散热即可 | 差，需风扇/更大体积 | 一般 |
| 重量 | 轻（钢的1/3） | 最轻 | 重 |
| 强度 | 高，抗挤压 | 低，易脆 | 高但易锈蚀 |
| EMI屏蔽 | 良好（金属屏蔽） | 几乎无屏蔽 | 良好 |
| 耐腐蚀 | 优（阳极氧化） | 一般（UV老化） | 差（易生锈） |
| 外观质感 | 金属高级感，可拉丝/喷砂/氧化 | 塑料感 | 需喷粉遮盖 |
结论：对需要散热、屏蔽、长寿命的电源设备，铝合金电源外壳是综合最优解；塑料适合低压小功率、无散热要求的消费类；铁皮适合大尺寸低成本但需做防锈处理的机箱类产品。
分体式采用上下壳体型材对扣+前后挡板结构，上下盖可自由拆卸，极大方便工程师安装、调试与检修内部元器件。永锢H系列尺寸极其丰富，内部自带标准PCB滑槽，支持卡槽、衬板、铜柱/铆柱等多种PCB固定方式，是常规测量仪器、控制器主板最稳妥的选择。

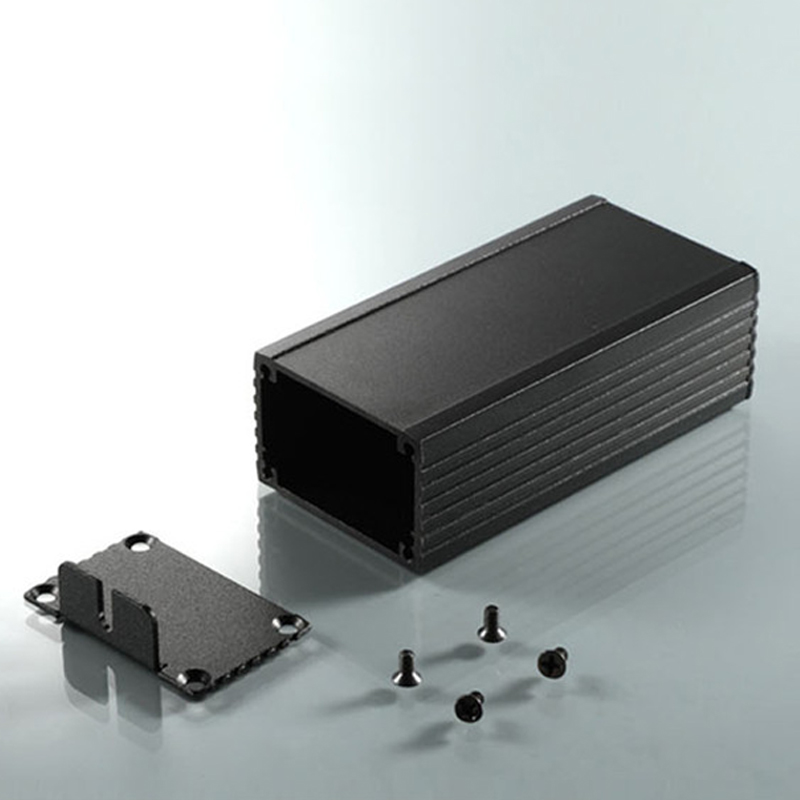

J系列采用整管铝合金挤压成型，无侧边接缝，抗拉伸、抗挤压性能极佳，外观浑然一体，配合全自动打磨与阳极氧化呈现高端质感。由于管身无缝隙，配合精密CNC挡板与防水硅胶圈，更容易实现高等级防尘防水，是车载电脑机盒、户外恶劣环境数据采集器、高端音频功放的常客。
• 内置PCB插槽/卡槽：免螺丝滑轨安装，常规尺寸电源板与异形板都能灵活适配。
• 开孔自由度：六面均可通过激光开孔、CNC加工定制接口、开关、指示灯孔位，无需额外开模。
• 结构图规划：先规划电源输入（AC/DC端子）、输出（接线端子）、指示灯、开关的位置，再一次性开孔，避免返工。
户外电源外壳需要同时满足IP防护与EMI屏蔽两大要求：
• IP防护：按安装环境选择IP65（防雨喷）、IP66（防猛烈喷水）、IP67/68（防浸水），配合硅胶密封圈实现整体密封。
• EMI屏蔽：无缝壳体+全接口屏蔽+多点低阻抗接地可提供30-50dB屏蔽等级；电源/变频器铝外壳可做到30-40dB，抑制开关电源高频谐波干扰。
• 安全接地：壳体预留接地端子，实现可靠接地，满足安全规范与EMC要求。
很多采购在搜"50w电源外壳""100w电源外壳"时找不到明确答案，核心原因是：功率决定的是"需要多大散热面积与内部空间"，而不是某个固定型号。下面给出按功率的选型参考逻辑：
| 功率区间 | 典型需求 | 永锢推荐型号 | 关键点 |
|---|---|---|---|
| 50W级 | 小型适配器、LED驱动 | H21（114×33）/H70（108×42） | 紧凑型材，长度可裁切 |
| 60W-80W级 | 工业电源、通讯模块 | H67（150.4×50.8） | 分体式、散热与PCB适配均衡 |
| 100W级 | LED驱动、逆变器、开关电源 | H71（138×45）/H72（169×52） | 带PCB滑槽，空间充足 |
| 200W-300W级 | 大功率电源、驱动器 | H38（234×80.6）/H41（256×70.2） | 厚实壳体+大散热面积 |
| 300W以上 | 储能逆变器、工业控制柜 | G系列机箱/C系列19寸机箱 | 重型结构+风道设计 |
户外大功率LED驱动电源外壳需直面高热与严苛气候。铝制电源外壳的散热优势显著，能有效延长驱动电源使用寿命，配合IP65以上防护与耐腐蚀表面处理，满足户外亮化、工业照明需求。
逆变器、驱动器、电源供应器需兼顾散热与结构强度，H41/H38等重型分体式铝壳是理想载体；对EMI敏感场景，采用侧部百叶窗+接地设计抑制高频谐波。
基站、路由器、交换机的电源模块外壳需满足EMI防护与散热，J系列一体式铝壳凭借无缝结构与屏蔽性能，成为户外通讯电源的优选。
储能逆变器选用铝合金外壳，核心在于高效散热、极致轻量化、强耐蚀与高比强度，完美匹配高功率、复杂工况，是户外储能设备的可靠保障。
监测仪、传感器的供电模块壳体追求轻量化与安装便捷，H系列中小型分体式铝壳长度可裁切、开孔自由，可快速适配各类板卡。

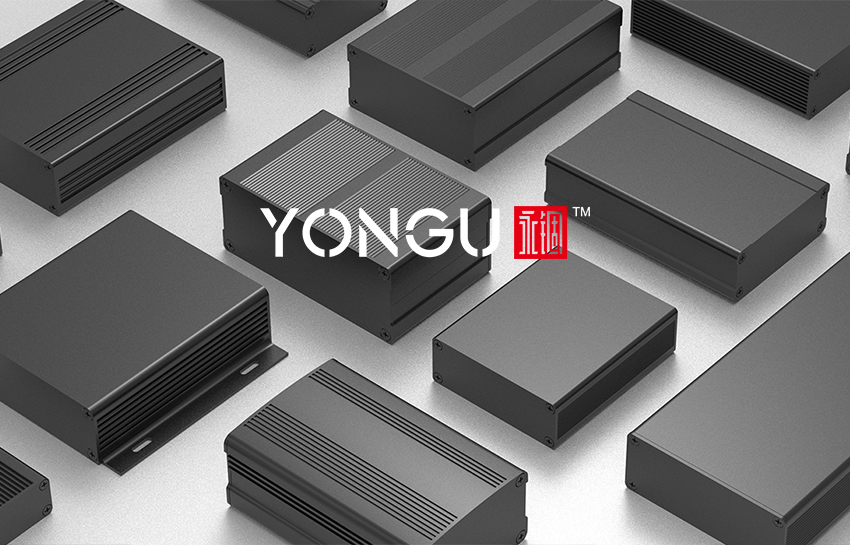

永锢拥有数千款铝合金公模，其中H系列（分体式）与J系列（一体式）是电源外壳的主力，均采用6063-T5工业铝合金，符合GB/T 3190-2020与RoHS环保指令，支持长度裁切、六面开孔与全表面工艺定制，一件起订。
| 型号 | 外形尺寸（宽×高） | 结构特点 | 典型应用 |
|---|---|---|---|
| H21 | 114×33mm | 微型分体、带PCB滑槽 | 传感器、小型电源、物联网节点 |
| H70 | 108×42mm | 微型分体、带PCB滑槽 | 信号转换器、桌面微型设备 |
| H67 | 150.4×50.8mm | 上下壳对扣+前后挡板+M3螺丝 | 工业电源、适配器、通讯模块 |
| H71 | 138×45mm | 中尺寸分体、带PCB滑槽 | 测量仪器、控制器主板 |
| H72 | 169×52mm | 中尺寸分体、带PCB滑槽 | 开关电源、LED驱动电源 |
| H38 | 234×80.6mm | 大型分体、厚实壳体+散热面积大 | 大功率电源、工业逆变器 |
| H41 | 256×70.2mm | 大型分体、厚实壳体+大散热 | 大功率电源、通讯基站模块 |
| 型号 | 外形尺寸（宽×高） | 结构特点 | 典型应用 |
|---|---|---|---|
| J51AB | 169×52mm | 整管一体、无缝高强 | 车载电源盒、户外数据采集器 |
| J24 | 型材管状、长度可定制 | 整管一体、可深加工开孔 | 信号转换、电源模块、功放 |
对超大功率、需整机柜安装的场景，永锢提供G系列非标定制铝合金机箱（G12-G17）与C系列19寸1U铝合金机箱（C01/C02/C06/C11），支持全套散热、风道、导轨与EMI结构设计。
标准公模电源外壳不合用时，永锢提供完整的定制服务流程：
• 第一步·上传图纸：提供PCB布局、接口清单与结构要求。
• 第二步·DFM分析：永锢免费出具可制造性分析报告，优化开孔、散热与装配细节。
• 第三步·打样：24小时快速打样，验证装配与散热。
• 第四步·定制加工：长度裁切、六面激光/CNC开孔、表面处理（喷砂/拉丝/阳极氧化/喷粉）、丝印激光打标。
• 第五步·量产交付：批量48小时出货，可切换压铸等工艺优化成本。
• 散热实测：对样品进行温升测试，确认满负载下关键元件温度在安全范围。
• EMI测试：视需求做EMC预测试，确认屏蔽设计有效。
• IP防护：索要第三方IP65-IP68检测报告，确认户外防水达标。
• 耐候与环保：查验72小时盐雾测试报告、RoHS/REACH认证（永锢通过233项REACH检测）。
• 尺寸与装配：用真实PCB试装，确认公差累积无干涉、螺纹孔不滑牙。
需要散热、EMI屏蔽、户外使用的电源一律优先铝合金；塑料仅适合低压小功率、无散热与屏蔽要求的场景。
功率决定散热面积需求而非固定型号。50W级可选H21/H70，60-80W级可选H67，100W级可选H71/H72。提供PCB尺寸与发热量，永锢免费推荐型号。
公模产品开孔属二次加工，按开孔数量与工艺计费，无需开模费用。永锢支持一件起订，样品阶段即可验证开孔方案。
PCB能适配公模就选公模（零开模费、交期快）；结构特殊、量大有独特ID需求再开模。永锢数千款公模可覆盖绝大多数场景，且公模同样支持二次定制。
分体式（H系列）安装维护方便，适合需要反复调试的控制器类；一体式（J系列）结构强度与密封性更优，适合车载、户外、对抗压和EMI要求高的设备。
优先选带散热齿的重型型材、加大壳体尺寸；再通过导热垫/硅脂将发热元件贴合壳体；必要时增加百叶窗与风扇风道。永锢可基于发热量提供散热仿真建议。
户外LED驱动需高散热+IP65以上防护+耐候表面处理，铝合金外壳散热优势显著，能有效延长驱动电源寿命，是户外亮化的主流选择。
电源外壳的选择，本质上是散热、结构、防护与成本的综合权衡。选对了，它是产品的品质背书；选错了，它可能成为设备故障的源头。永锢壳体深耕铝合金外壳定制20余年，拥有数千款公模、全工艺制造能力与严格的检测体系，可为你提供从选型、散热建议、打样到量产的一站式服务。
立即行动：提供你的PCB尺寸与功率需求，或直接上传图纸，永锢免费提供电源外壳选型建议与可制造性分析报告，24小时内给出打样方案。
