一、项目介绍

1、应用场景：机器设备控制器

2、选择型号：H04

3、定制尺寸：52*38*97

4、使用型材：6063、5052铝型材

5、表面处理：阳极氧化-喷砂墨玉黑

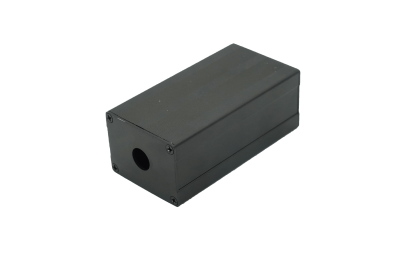

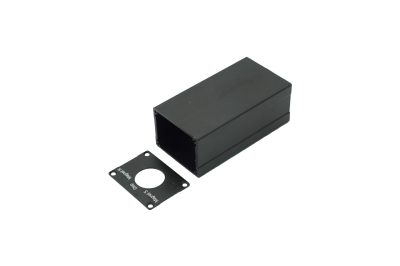

二、细节展示

三、案例说明

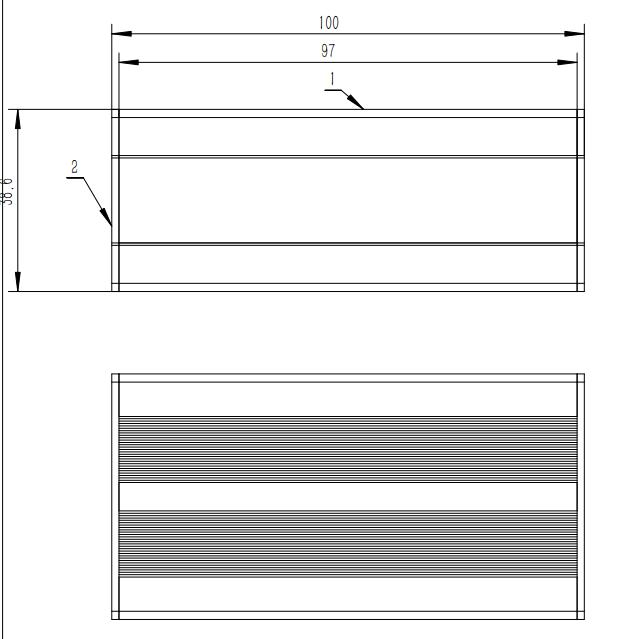

1.铝型材外壳内部尺寸

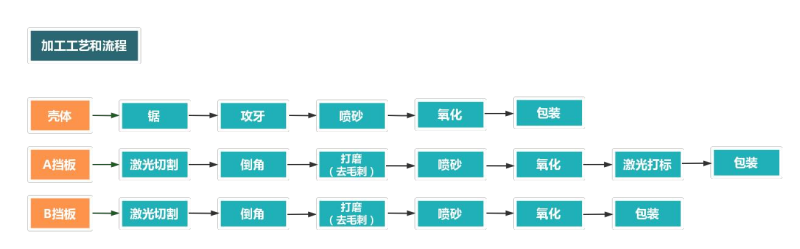

2.铝合金外壳加工流程

四：加工细节

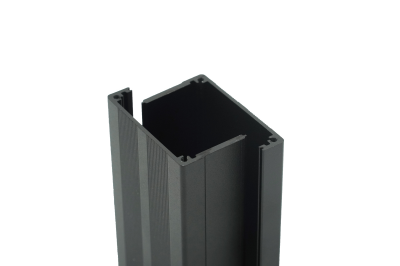

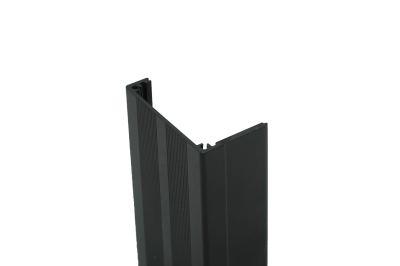

	项目	说明

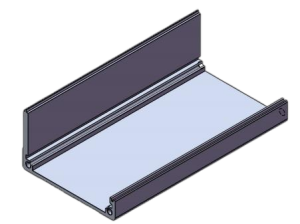

	部件名称	壳体
	部件尺寸	52-29.5-97
	材料信息	6063-T5
	表面处理	喷砂墨玉黑
	加工工序	锯—攻牙—喷砂—氧化—包装

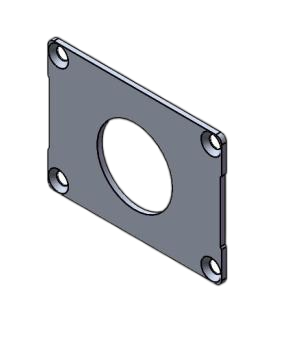

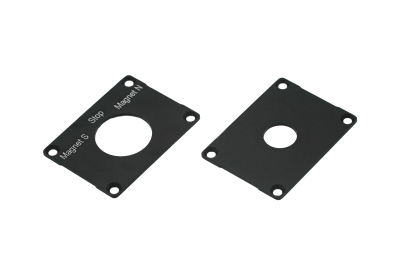

	项目	说明
	部件名称	A挡板
	部件尺寸	52-38.6-1.5
	材料信息	5052-H32
	表面处理	喷砂墨玉黑
	加工工序	激光切割—倒角—打磨（去毛刺）—喷砂—氧 化—激光打标—包装

	项目	说明
	部件名称	B挡板
	部件尺寸	52-38.6-1.5
	材料信息	5052-H32
	表面处理	喷砂墨玉黑
	加工工序	激光切割—倒角—打磨（去毛刺）—喷砂—氧 化—包装

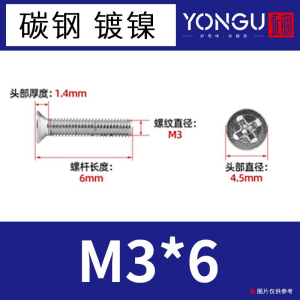

	项目	说明
	部件名称	碳钢镀镍十字沉头螺丝
	部件尺寸	M3X6
	材料信息	碳钢
	表面处理	/
	加工工序	/
