一、项目介绍

1、应用场景：信号探测仪器

2、选择型号：K10

3、定制尺寸：168*54*345

4、使用型材：6063、5052铝型材

5、表面处理：阳极氧化-拉丝皓月银

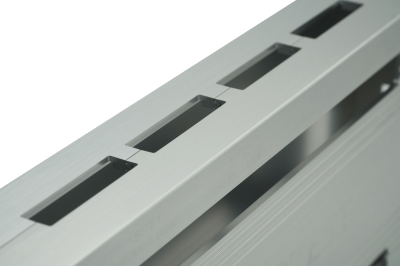

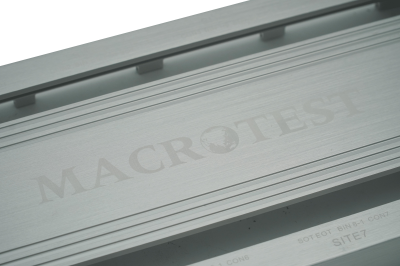

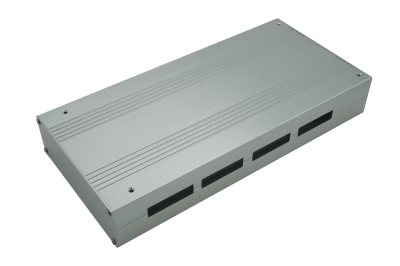

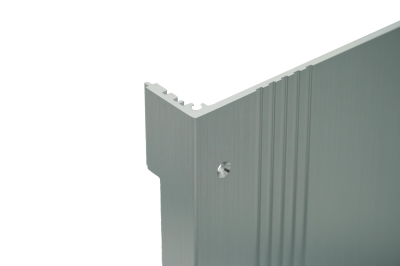

二、细节展示

三、案例说明

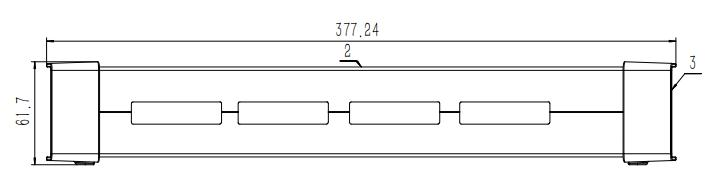

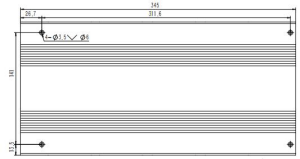

1.铝型材外壳尺寸

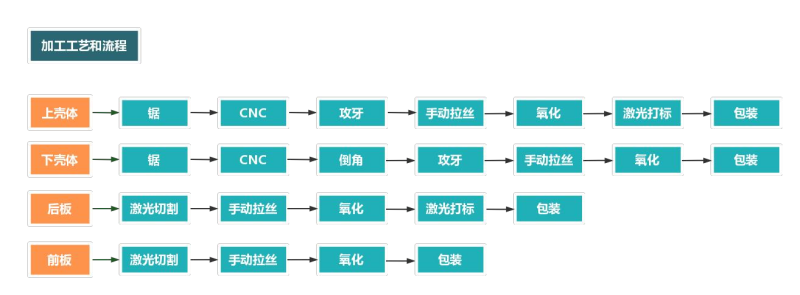

2.铝合金外壳加工流程

四：加工细节

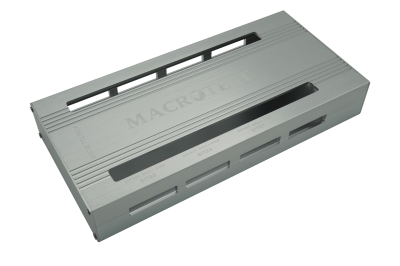

	项目	说明

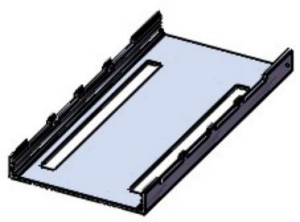

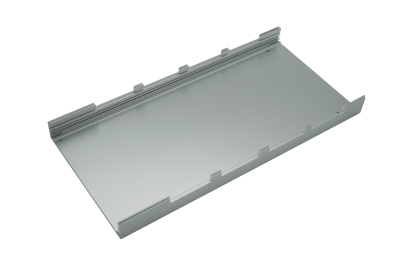

	部件名称	上壳体
	部件尺寸	168*29.8*345
	材料信息	6063-T5
	表面处理	拉丝皓月银，激光
	加工工序	激光切割—倒角—手动拉丝—喷砂—氧化—包装

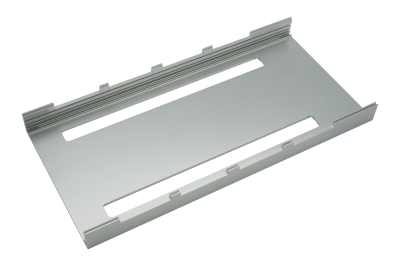

	项目	说明

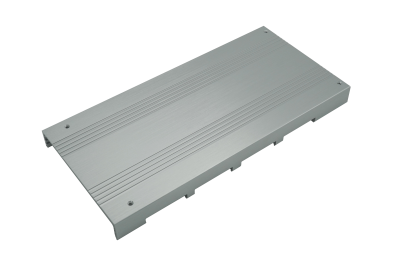

	部件名称	下壳体
	部件尺寸	168*29.8*345
	材料信息	6063-T5
	表面处理	拉丝皓月银
	加工工序	锯—CNC—倒角—攻牙—手动拉丝—氧化—包装

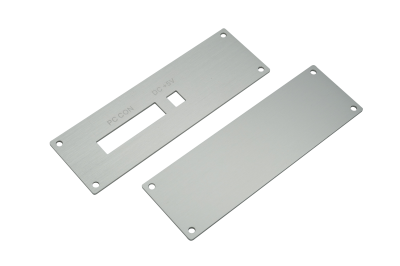

	项目	说明

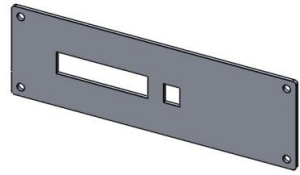

	部件名称	前挡板
	部件尺寸	168*54*2
	材料信息	5052-H32
	表面处理	拉丝皓月银
	加工工序	激光切割—手动拉丝—氧化—激光打标—包装

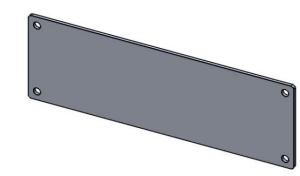

	项目	说明
	部件名称	后挡板
	部件尺寸	168*54*2
	材料信息	5052-H32
	表面处理	拉丝皓月银
	加工工序	激光切割—手动拉丝—氧化—包装

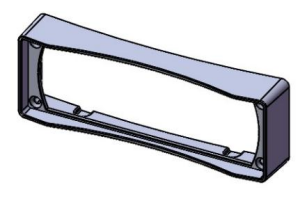

	项目	说明
	部件名称	浅灰塑料防护框
	部件尺寸	174.25*61.7*3
	材料信息	ABS
	表面处理	/
	加工工序	/

	项目	说明
	部件名称	电池固定支架2
	部件尺寸	48*41*2
	材料信息	5052-H32
	表面处理	喷砂墨玉黑
	加工工序	激光切割—折弯—手动拉丝—喷砂—氧化—包装

	项目	说明

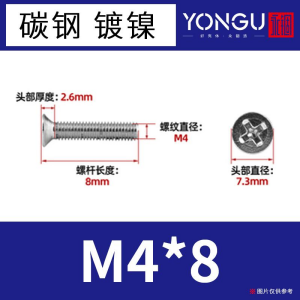

	部件名称	碳钢镀镍十字沉头螺丝
	部件尺寸	M4X8
	材料信息	普通碳钢
	表面处理	/
	加工工序	/
