一、项目输入

（一）客户

北京某某电子信息技术有限公司

（二）项目名称

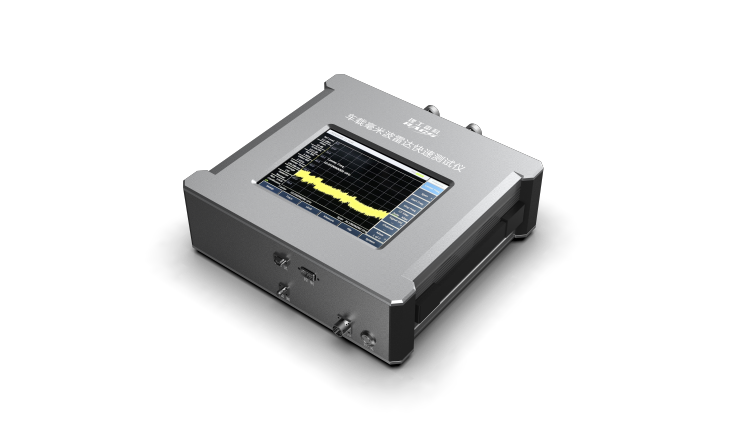

车载毫米波雷达快速测试仪器外壳

（三）产品尺寸

宽290mm X 高90mmX长度268mm

（四）零部件

用6件铝面板，以及4个铝块拼接而成，内带4mm厚的衬板

（五）加工方式

CNC数控加工

（六）客户需求

1.减少螺钉使用数量2.尽量采用现有成熟壳体产品，不排除定制开模3.优化外观设计，加入人体工程学设计元素



二、设计方向

根据贵司的需求和图纸，在原来的基础上进行结构、外观的优化：

方案大致内容：

1、利用4个铝块进行固定前后左右4个面板；2、衬板和屏幕会改用压盲头压铆螺柱固定；3、不贴膜，直接该做激光刻白字；4、侧边通风孔改成长条形，或者减少开孔的数量，加大开孔的尺寸

三、设计方案

（一）方案A

1、设计想法：保留原有的产品元素，优化结构，减少螺钉使用数量。

2、设计说明：优化结构，采用底部打螺丝与侧面加强筋的结构形式，正面螺丝取消，机器正面看不到螺丝，使得产品更简约美观。

3、产品尺寸：宽290mm X 高90mmX长度268mm

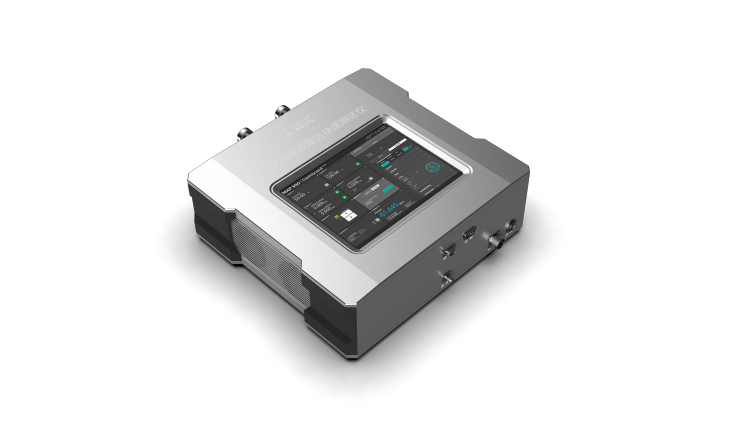

图3-1 侧面防护细节展示图

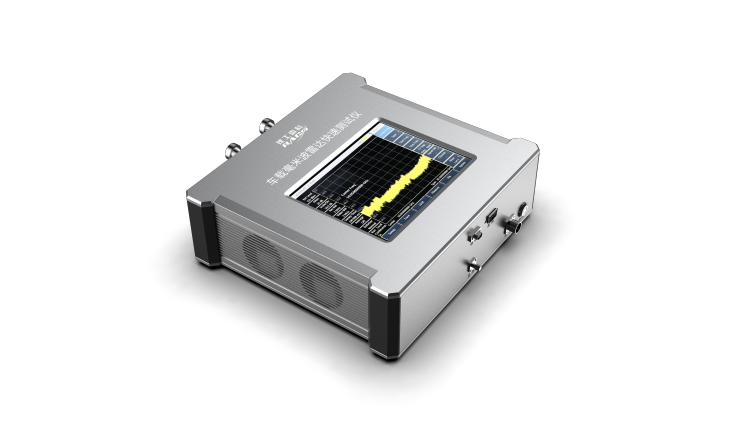

图3-2 把手位置细节展示图

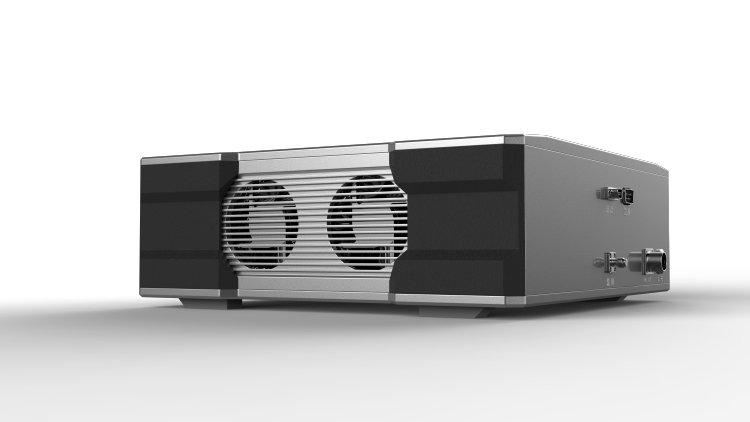

图3-3 侧面格栅细节展示图

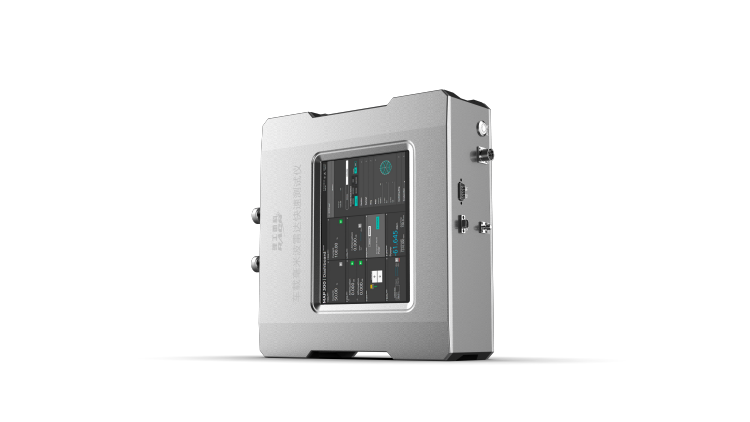

图3-4 立放效果细节展示图



（二）方案B

1、设计想法：在原有产品元素上进行少量的创新设计，使产品外观有一定的变化，优化结构，减少螺钉使用数量。

2、设计说明：优化结构，采用底部打螺丝与侧面加强筋的结构形式，正面无螺丝设计，采用大切面的设计元素，产品大气且耐看。

3、产品尺寸：宽290mm X 高92mmX长度268mm

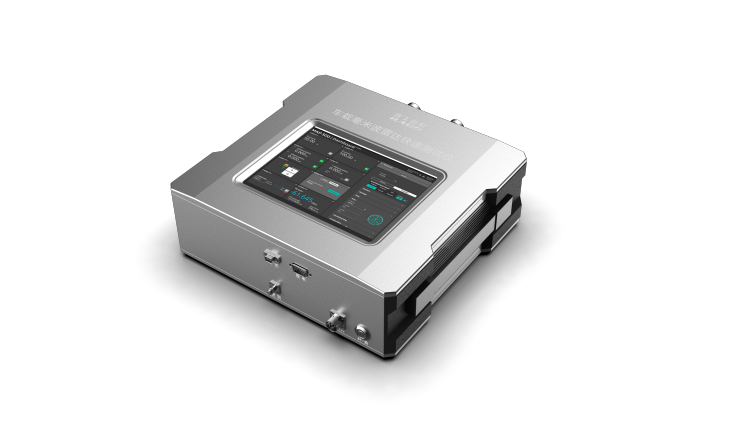

图3-5 侧面防护细节展示图

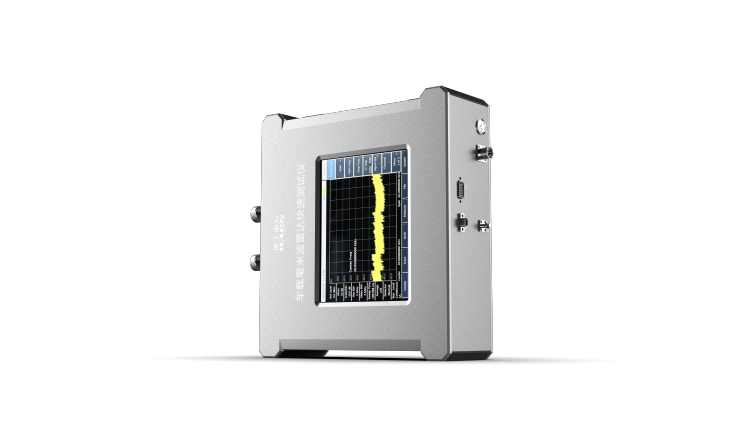

图3-6 把手位置细节展示图

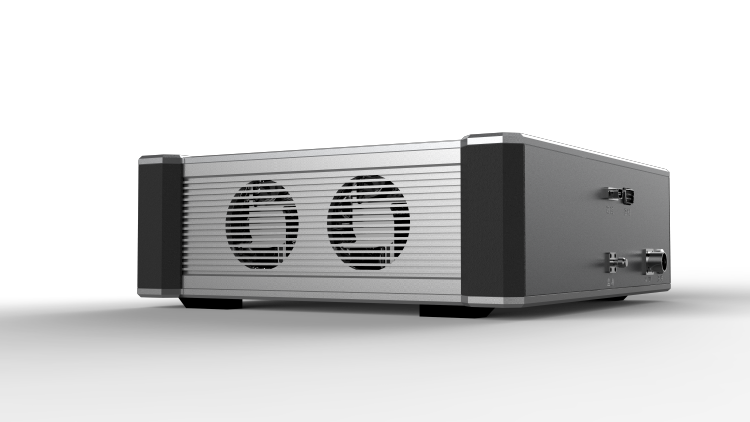

图3-7 侧面格栅细节展示图



图3-8 立放效果细节展示图
