一、项目介绍

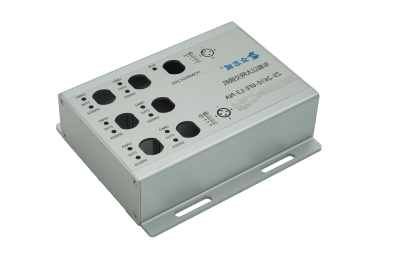

1、应用场景：车载以太交换机

2、选择型号：G02

3、定制尺寸：105*45*155

4、使用型材：6063、5052铝型材

5、表面处理：阳极氧化-喷砂皓月银

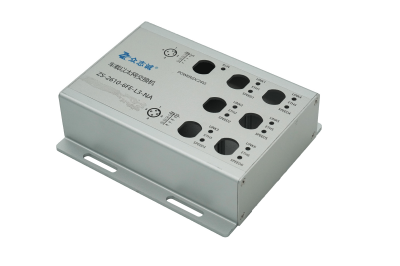

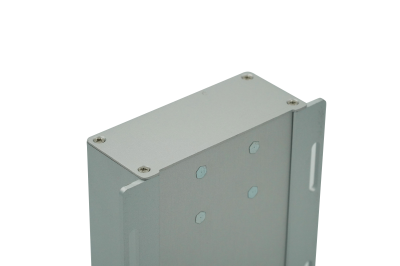

二、细节展示

三、案例说明

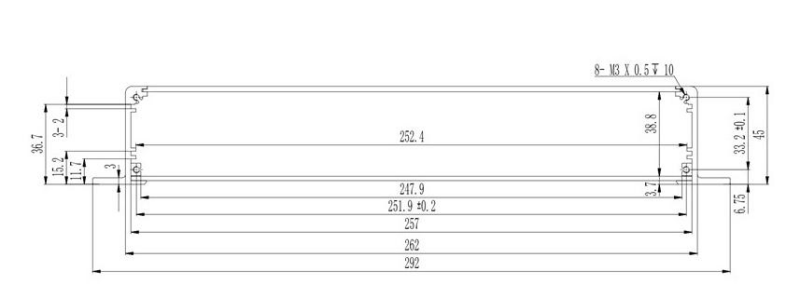

1.铝型材外壳尺寸

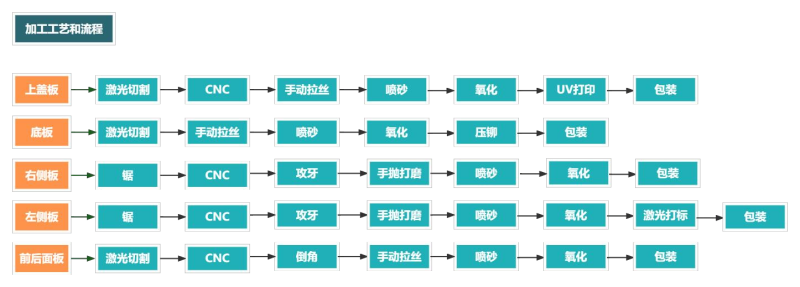

2.铝型材外壳加工流程

四：加工细节

	项目	说明

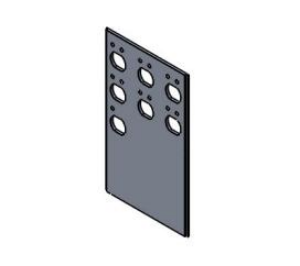

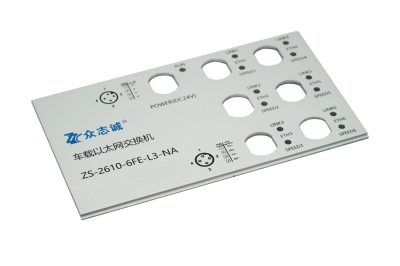

	部件名称	上盖
	部件尺寸	105-155
	材料信息	5052-H32
	表面处理	喷砂皓月银
	加工工序	激光切割—CNC—手动拉丝—喷砂—氧化—UV 打印—包装

	项目	说明

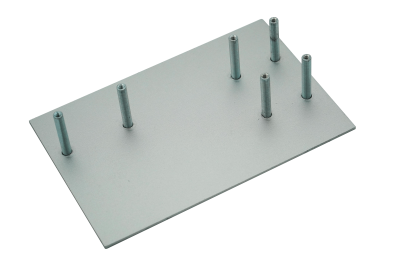

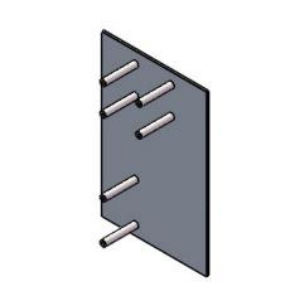

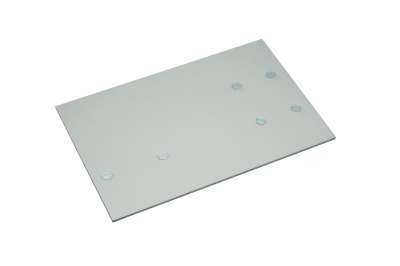

	部件名称	底盖
	部件尺寸	105-155
	材料信息	5052-H32
	表面处理	喷砂皓月银
	加工工序	激光切割—手动拉丝—喷砂—氧化—压铆—包装

	项目	说明

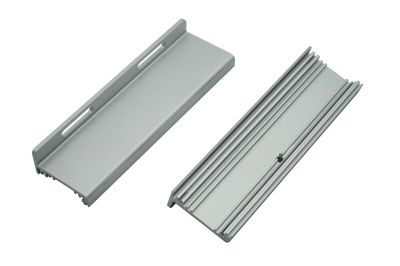

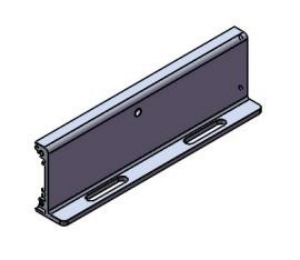

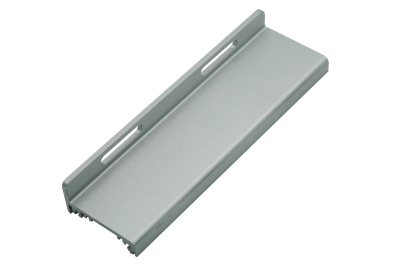

	部件名称	左侧板
	部件尺寸	152-22
	材料信息	6063-T5
	表面处理	喷砂皓月银
	加工工序	锯—CNC—攻牙—手抛打磨—喷砂—氧化—激光 打标—包装

	项目	说明

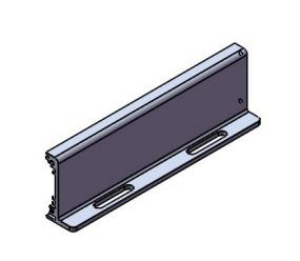

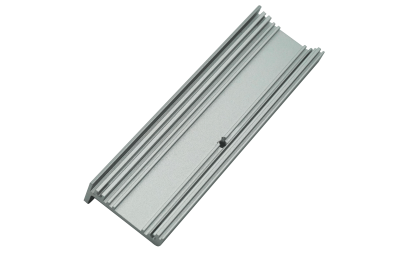

	部件名称	右侧板
	部件尺寸	152-22
	材料信息	6063-T5
	表面处理	喷砂皓月银
	加工工序	锯—CNC—攻牙—手抛打磨—喷砂—氧化—激光 打标—包装

	项目	说明

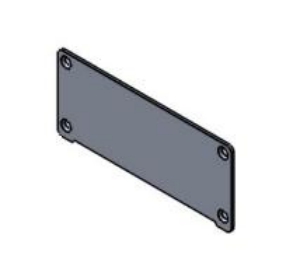

	部件名称	前后面板
	部件尺寸	105-45
	材料信息	5052-H32
	表面处理	喷砂墨玉黑
	加工工序	激光切割—CNC—倒角—手动拉丝—喷砂—氧 化—包装

	项目	说明
	部件名称	碳钢镀镍十字沉头螺丝
	部件尺寸	M3X6
	材料信息	碳钢
	表面处理	/
	加工工序	/
