今天来跟大家聊聊硬质氧化和普通氧化的区别。

01通电过程

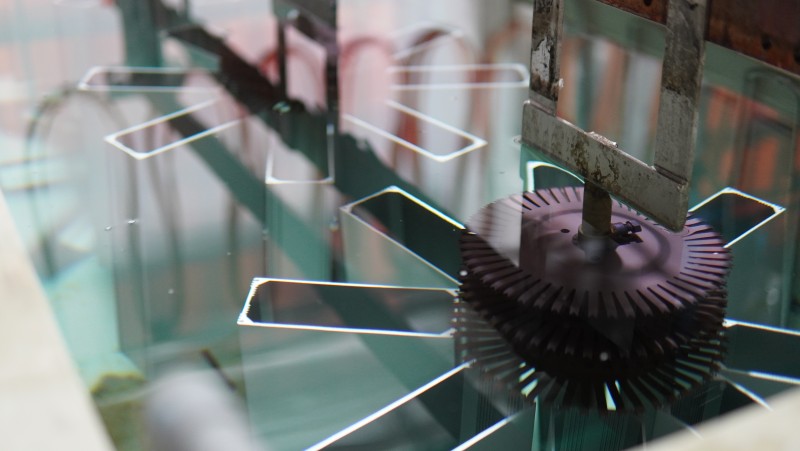

硬质氧化和普通氧化并无差异，都是把铝合金作为阳极去通电，并在表面生成氧化膜的一个过程。

阳极氧化的电极反应

铝及铝合金阳极氧化液一般采用中等溶解能力的酸性溶液，如硫酸、草酸等，将铝及铝合金零件作为阳极，铅板为阴极，通以直流电，阴极上的反应为：

2H+＋2e→H2↑
而在阳极上，主要是水的放电：
H2O—2e→[O]＋2H+
2AI+3[O] →AL2O3+1670kJ

02氧化膜

硬质膜与普通膜的结构相似，由阻挡层和多孔层组成，呈蜂窝状结构。其区别是硬质膜阻挡层厚度比普通膜阻挡层厚度约大10倍，硬质膜的孔壁厚、孔隙率低。其氧化物单元(膜胞)排列不整齐，相互干扰，出现一种特殊的棱柱状结构,导致膜层有较大的内应力，甚至出现裂纹。硬质膜与普通膜在物理性质上的差别。

03前后质量变化

硬质氧化的氧化膜有50%渗透在铝合金内部、50%附着在铝合金表而，因此硬质氧化后产品外部尺寸变大、内孔变小，而普通氧化后外部尺寸变小内孔变大。

因此，当你的铝合金打算采用硬质氧化工艺前，需要注意零件尺寸的余量。

因硬质氧化膜的厚度较高，所以如需要进一步加工的铝零件或以后需要装配的零件，应事先留有一定的加工余量，及指定装夹部位。因硬质阳极氧化时，要改变零件尺寸，故在机械加工时，要事先预测，氧化膜的可能厚度和尺寸公差，而后在确定阳极氧化前的零件实际尺寸，以便处理后，符合规定的公差范围。一般来说，零件增加的尺寸大致为生成氧化膜厚度的一半左右。

04适用工件范围

硬质氧化是一种厚膜阳极氧化法，这是一种铝和铝合金特殊的阳极氧化表面处理工艺。铝合金的硬质阳极氧化处理主要用于工程或军事目的，它既适用于变形铝合金，也可能用于压铸造合金零件部件。

阳极氧化所谓铝的阳极氧化是一种电解氧化过程，在该过程中，铝和铝合金的表面通常转化为一层氧化膜，这层氧化膜具有保护性、装饰性以及一些其他的功能特性。氧化膜薄层中具有大量的微孔，可吸附各种润滑剂，适合制造发动机气缸或其他耐磨零件；膜微孔吸附能力强可着色成各种美观艳丽的色彩。有色金属或其合金（如铝、镁及其合金等）都可进行阳极氧化处理，这种方法广泛用于机械零件，飞机汽车部件，精密仪器及无线电器材，日用品和建筑装饰等方面。
