一、项目介绍

1、应用场景：航空航天仪表

2、选择型号：K17

3、定制尺寸：120*40*70

4、使用型材：6063、5052铝型材

5、表面处理：阳极氧化-喷砂墨玉黑

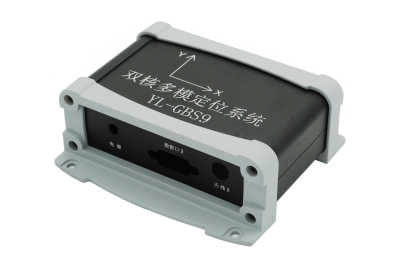

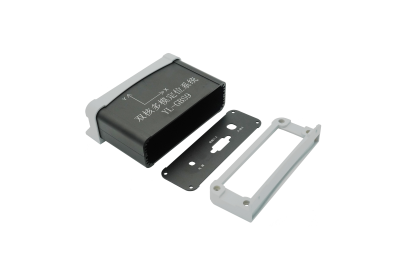

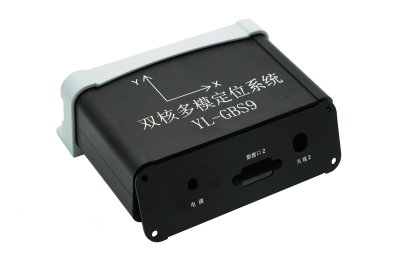

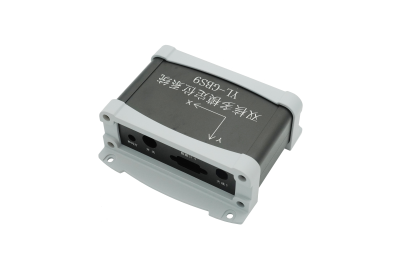

二、细节展示

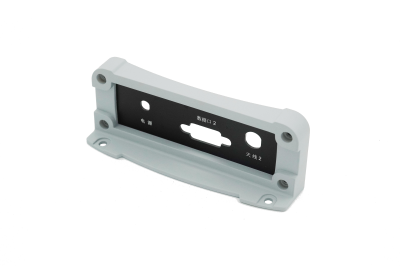

三、案例说明

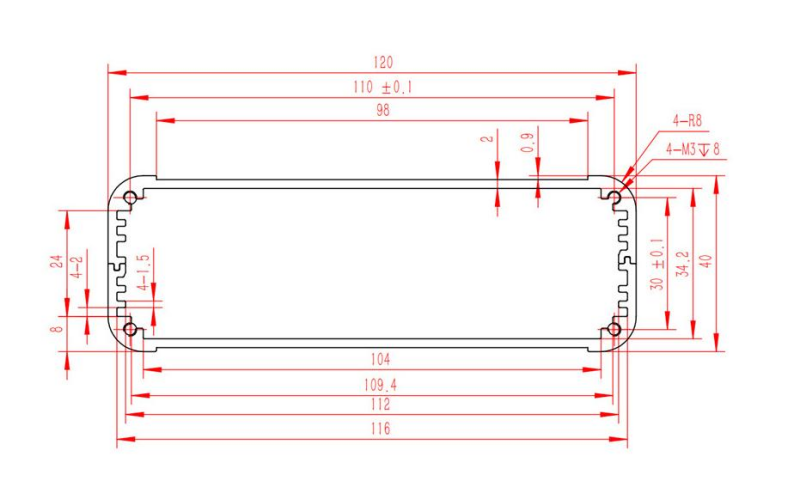

1.铝型材外壳尺寸

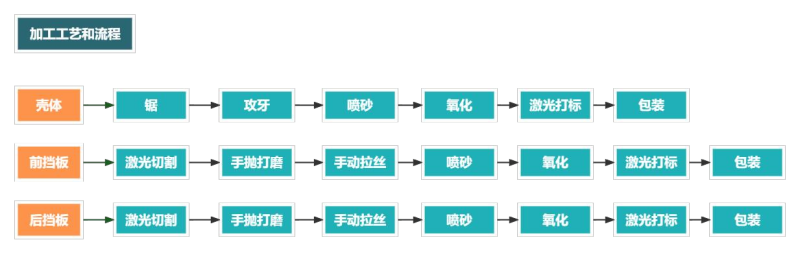

2.铝型材外壳加工流程

四：加工细节

	项目	说明

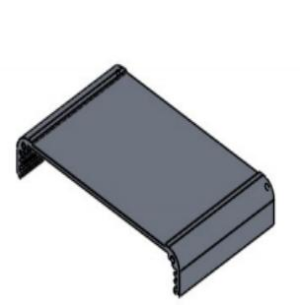

	部件名称	壳体
	部件尺寸	120-40-70
	材料信息	6063-T5
	表面处理	喷砂墨玉黑
	加工工序	锯—攻牙—喷砂—氧化—激光打标—包装

	项目	说明

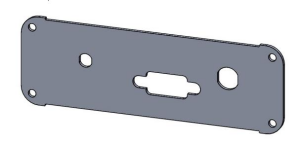

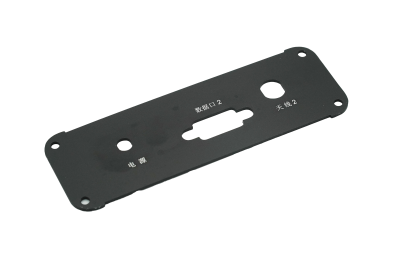

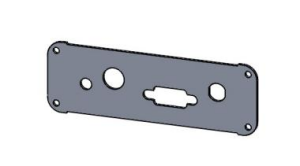

	部件名称	前挡板
	部件尺寸	120-40
	材料信息	5052-H32
	表面处理	喷砂墨玉黑，激光
	加工工序	激光切割—手抛打磨—手动拉丝—喷砂—氧化— 激光打标—包装

	项目	说明
	部件名称	后挡板
	部件尺寸	120-40
	材料信息	5052-H32
	表面处理	喷砂墨玉黑，激光
	加工工序	激光切割—手抛打磨—手动拉丝—喷砂—氧化— 激光打标—包装

	项目	说明

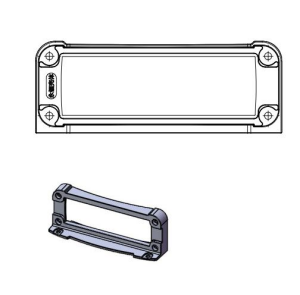

	部件名称	塑料端盖
	部件尺寸	120-40
	材料信息	ABS
	表面处理	喷橡胶漆
	加工工序	/

	项目	说明
	部件名称	不锈钢六角螺丝
	部件尺寸	M3X8
	材料信息	不锈钢
	表面处理	/
	加工工序	/
