一、项目介绍

1、应用场景：电源控制器

2、选择型号：H30

3、定制尺寸：147*41*100

4、使用型材：6063、5052铝型材

5、表面处理：阳极氧化-喷砂墨玉黑

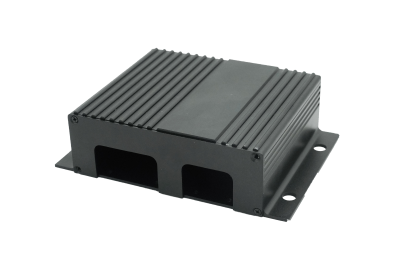

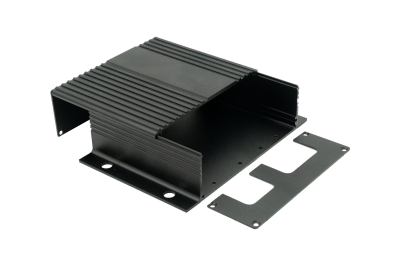

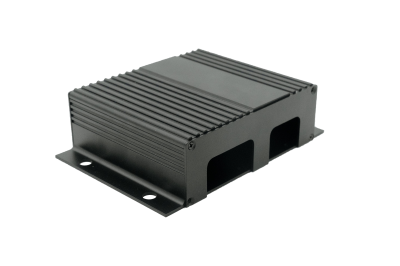

二、细节展示

三、案例说明

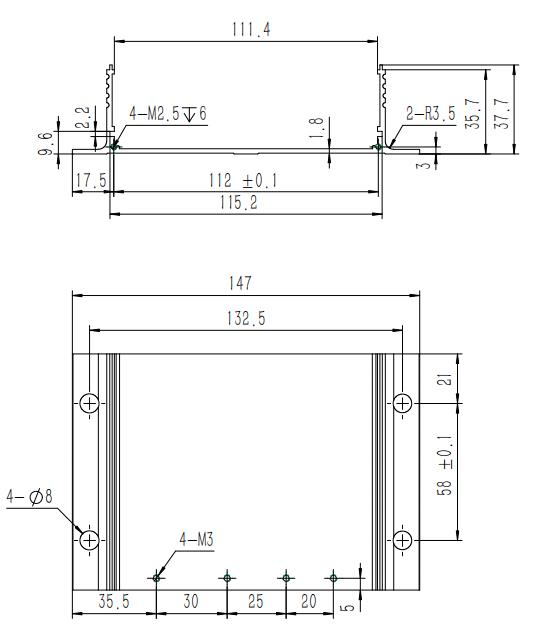

1.铝合金外壳尺寸

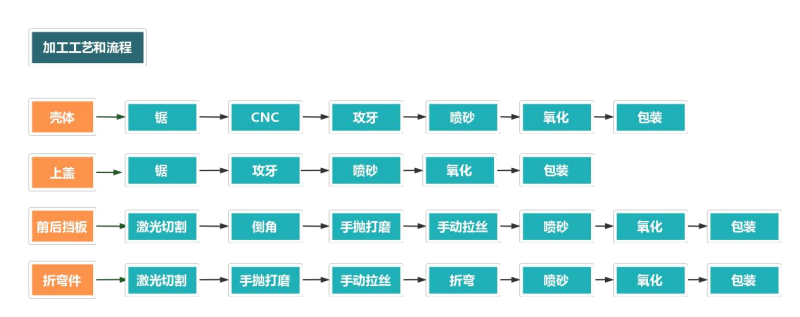

2.铝合金外壳加工流程

四：加工细节

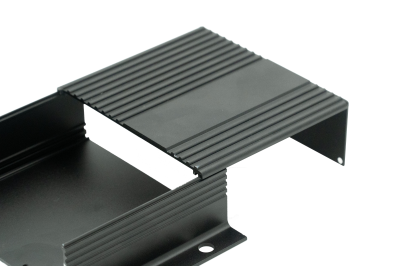

	项目	说明

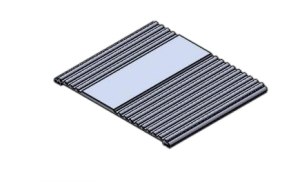

	部件名称	上盖
	部件尺寸	100-118-5.5
	材料信息	6063-T5
	表面处理	喷砂墨玉黑
	加工工序	锯—攻牙—喷砂—氧化—包装

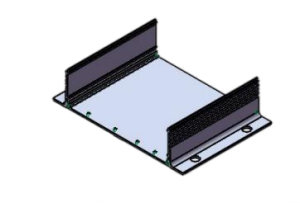

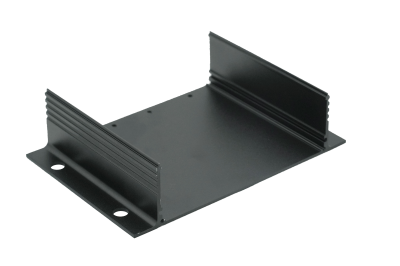

	项目	说明
	部件名称	壳体
	部件尺寸	118-39.4-1.5
	材料信息	6063-T5
	表面处理	喷砂墨玉黑
	加工工序	锯—CNC—攻牙—喷砂—氧化—包装

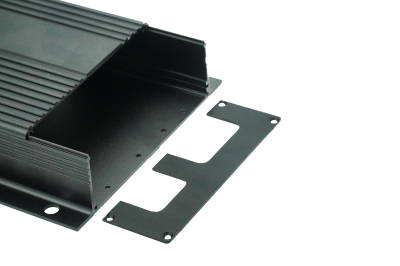

	项目	说明

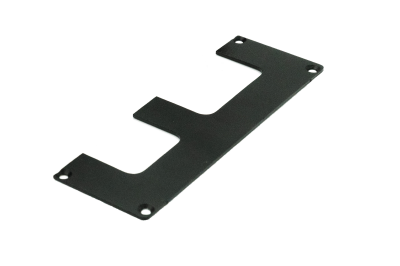

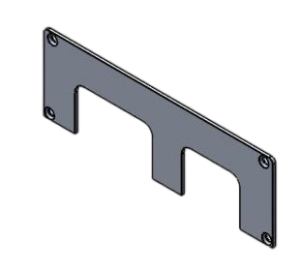

	部件名称	前挡板
	部件尺寸	145-54
	材料信息	5052-H32
	表面处理	喷砂墨玉黑
	加工工序	激光切割—倒角—手抛打磨—手动拉丝（去毛 刺）—喷砂—氧化—包装

	项目	说明

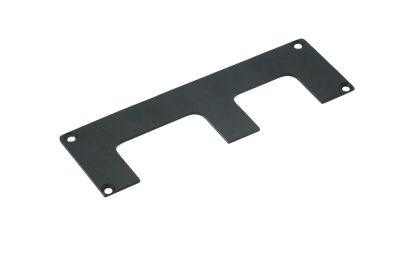

	部件名称	后挡板
	部件尺寸	118-39.4-1.5
	材料信息	5052-H32
	表面处理	喷砂墨玉黑
	加工工序	激光切割—倒角—手抛打磨—手动拉丝（去毛 刺）—喷砂—氧化—包装

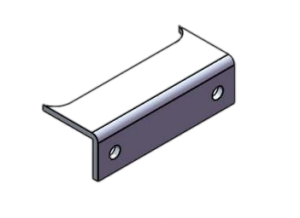

	项目	说明
	部件名称	折弯件
	部件尺寸	39.8-12.5-1.5
	材料信息	5052-H32
	表面处理	喷砂墨玉黑
	加工工序	激光切割—手抛打磨—手动拉丝（去毛刺）—折 弯—喷砂—氧化—包装

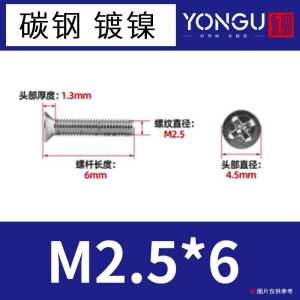

	项目	说明
	部件名称	碳钢镀镍十字沉头螺丝
	部件尺寸	M2.5X6
	材料信息	普通碳钢
	表面处理	/
	加工工序	/
