细胞活化仪 ——永锢铝合金外壳设计项目

22-11-15

细胞活化仪 ——永锢铝合金外壳设计项目

一、项目输入

1、客户名称

广州某某量子研究院有限公司

2、项目名称

细胞活化仪器外壳

3、项目目标

全新外观设计, 提升产品竞争力

4、产品属性

针对养生管和家庭使用的健康产品

5、功能配置

脉冲模块 加热模块

6、显控面板

显示屏与控制面板一体

7、材料工艺

铝合金 氧化着色

8、设计要求

简约,精致,美观,比现有产品有比较大的外观提升

9、其他要求散热要求,侧面出风散热



二、产品分析

(一)现有产品

造型普通,钣金喷漆导致质感很差,工业产品感强,不适合家居和养生馆的使用环境。

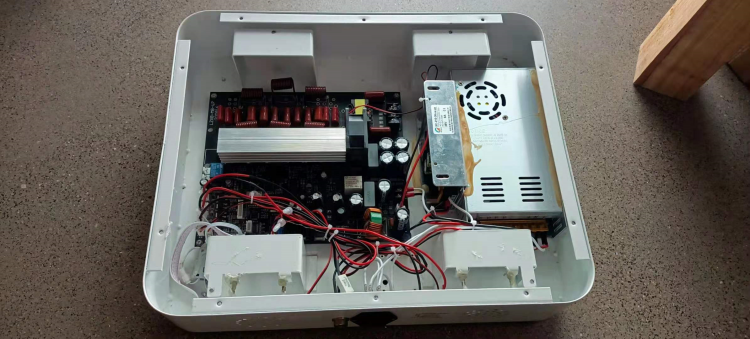

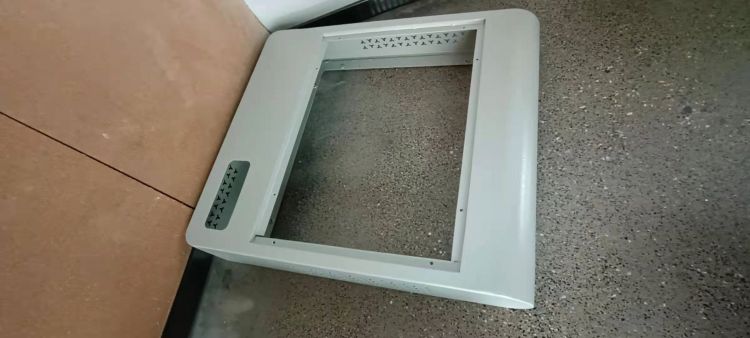

2-1 现有产品图



2-2 现有产品图



(二)目标产品

造型简约,采用铝合金外壳,金属质感强,给人高级感。

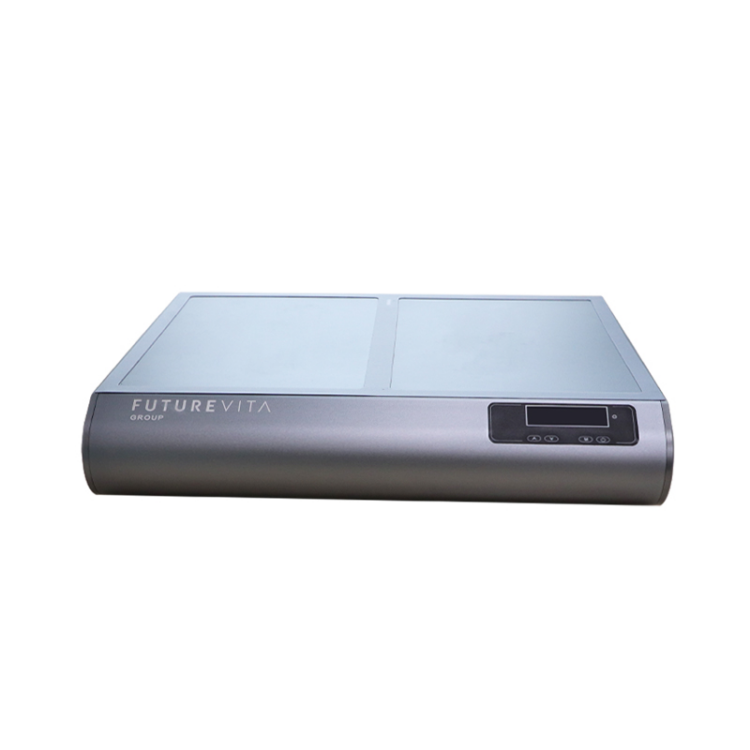

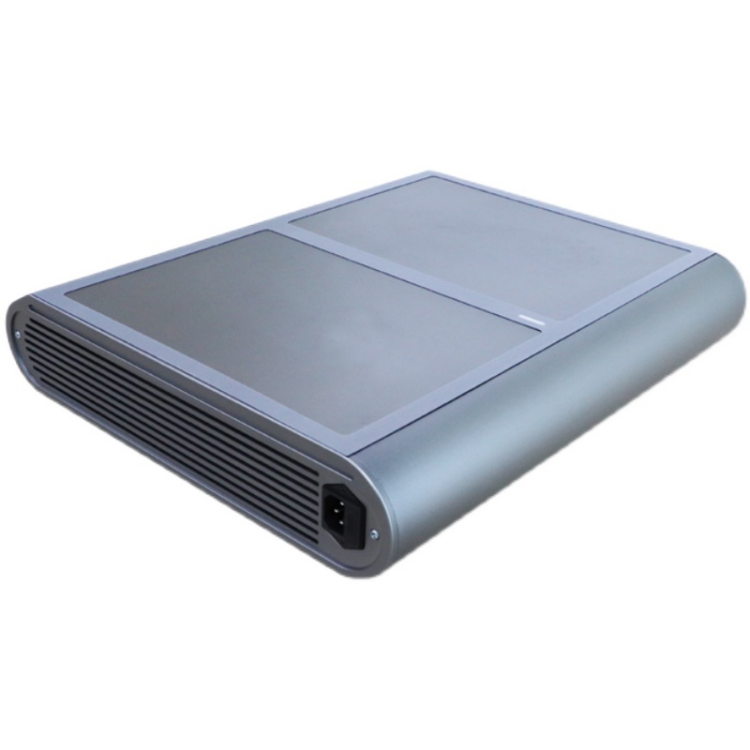

2-3 目标产品图



2-4 目标产品图





三、环境分析

使用场景:

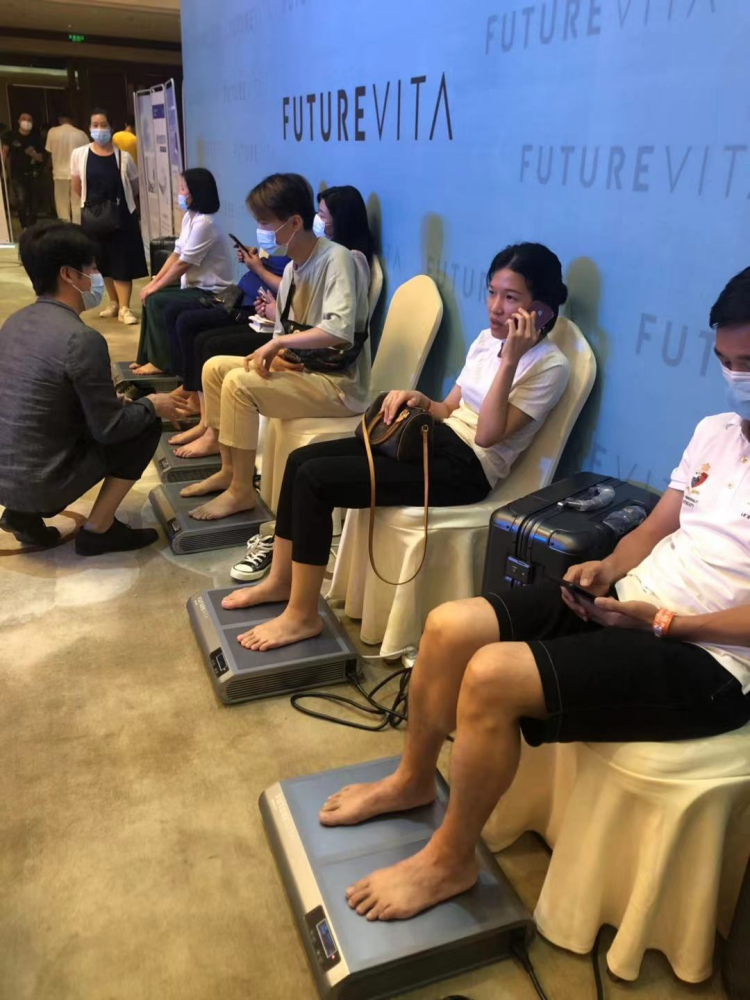

3-1 养生馆使用场景图

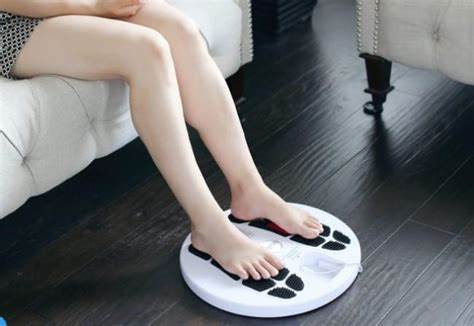

3-2 家庭使用场景图





四、设计切入点

①成本:使用成熟工艺

②格栅:避免热风直吹

③接受度:符合大众审美

④体现产品质感





五、设计方案

(一)总述

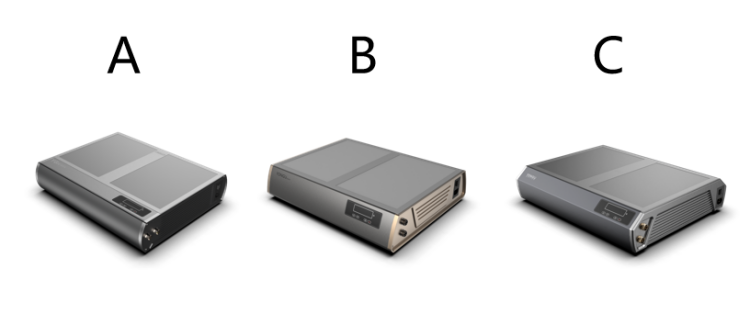

5-1 铝壳体A+B+C款设计图



(二)方案A

1、主题:质感 精致 数码 时尚

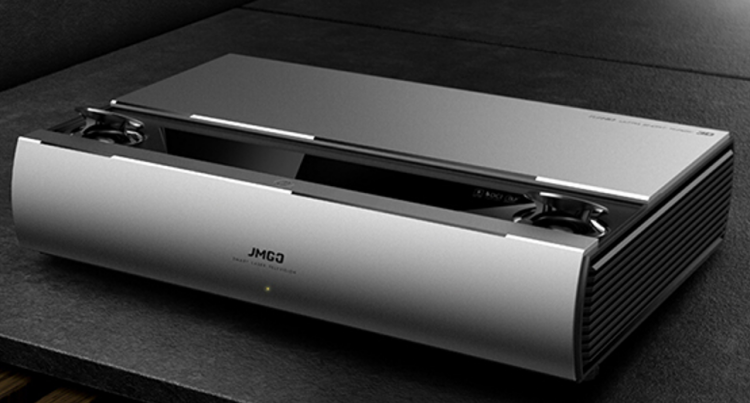

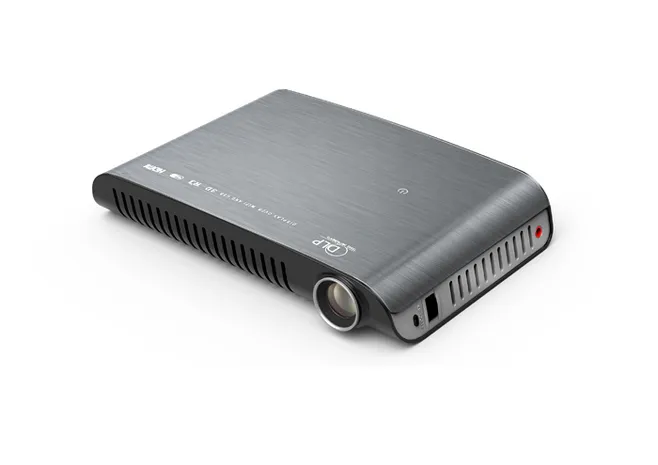

5-2 设计灵感图

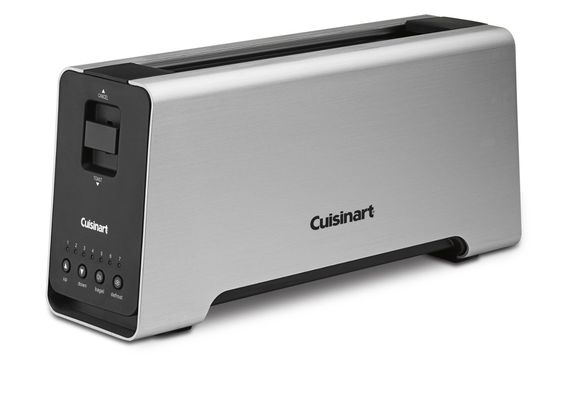

5-3 设计灵感图

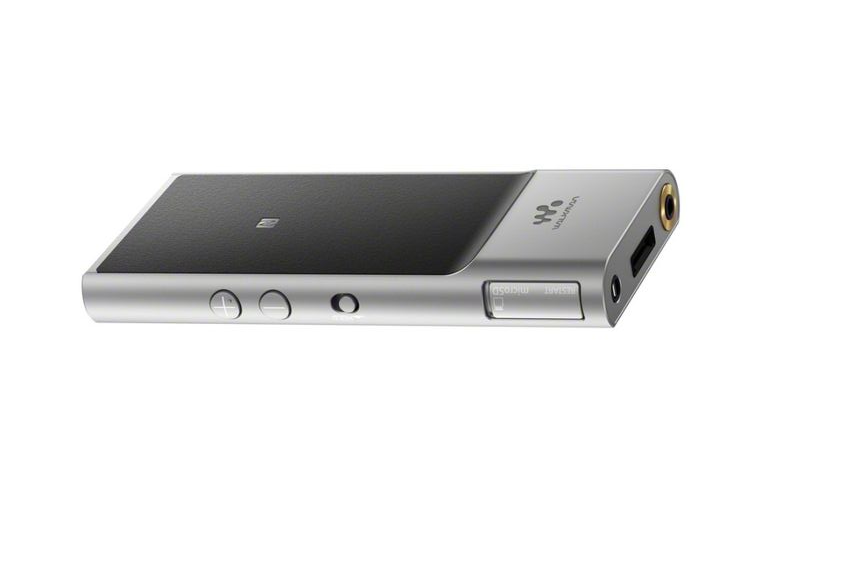

5-4 设计灵感图



2、整体展示

前后采用弧线设计。线条柔和,具有亲和力。

(产品尺寸:445X367X90MM)

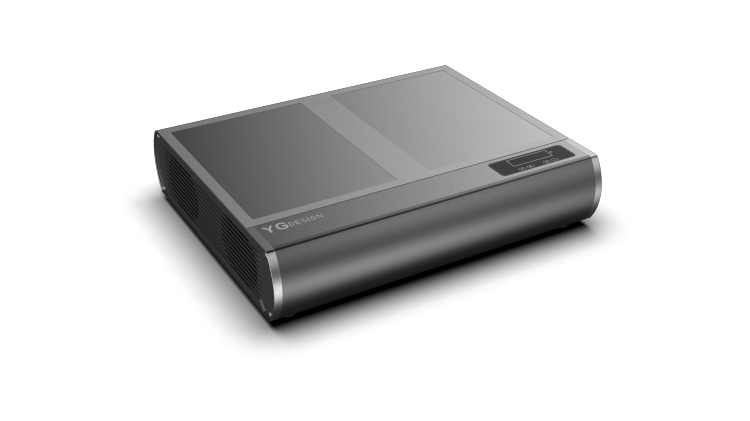

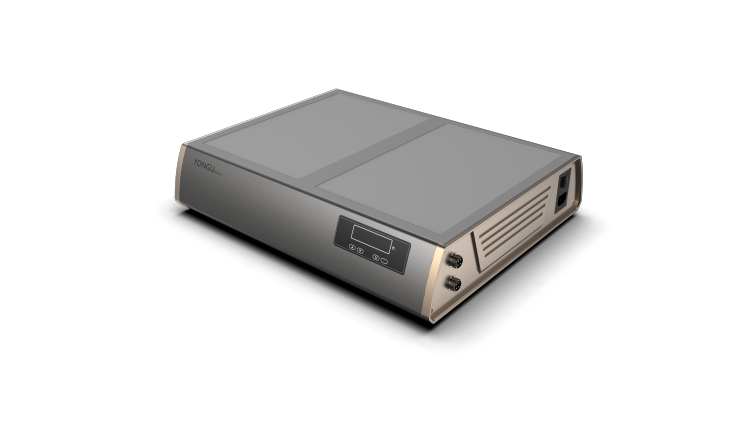

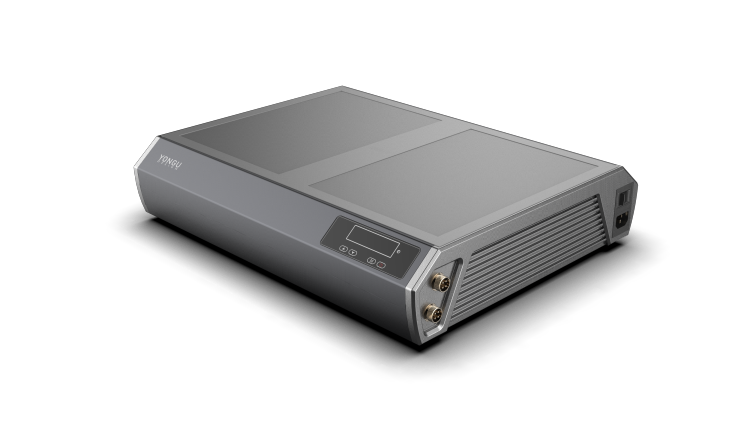

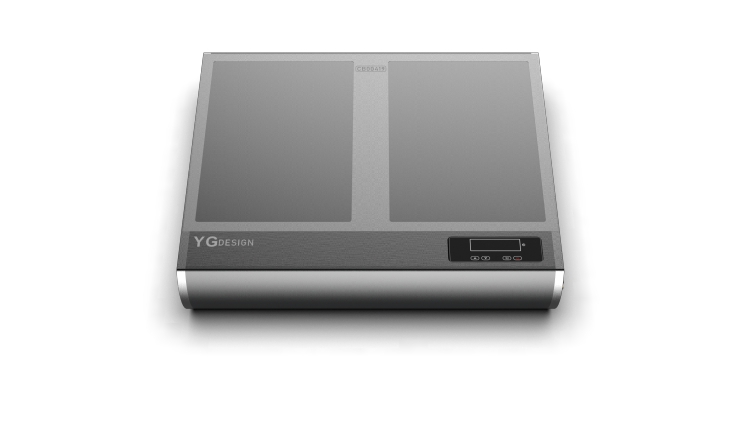

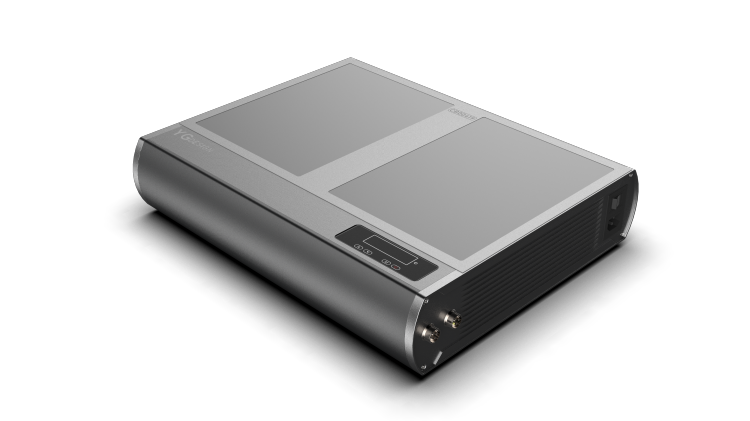

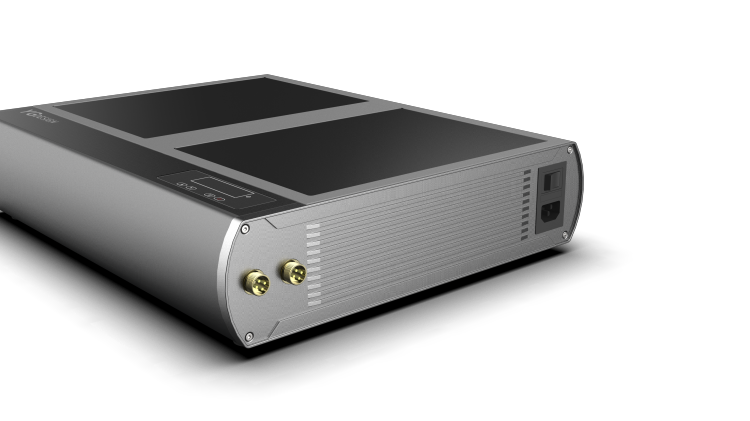

5-5 整体展示图



5-6 整体展示图

3、部件细节

5-7 拉丝面板图

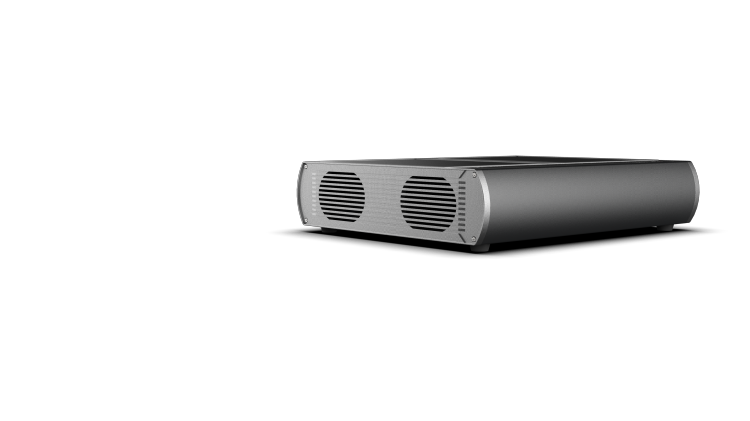

5-8 侧面散热格栅图



5-9 侧面接口图



(三)方案B

1、主题:品质 坚固 可靠

5-10 设计灵感图



5-11 设计灵感图



5-12 设计灵感图

2、整体展示

采用梯形的侧面,给人稳固可靠感。

(产品尺寸:445X367X90MM)

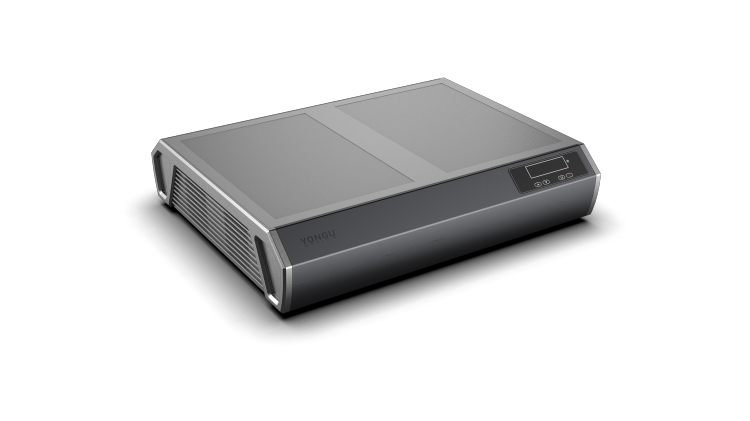

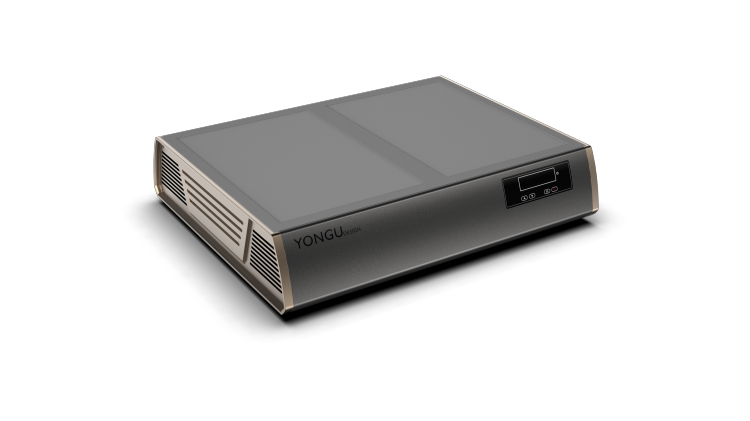

5-13 整体展示图



5-14 整体展示图



3、部件细节

5-15 侧面格栅图



5-16 侧面接口图



(四)方案C

1、主题:炫酷 机甲

5-17 设计灵感图



5-18 设计灵感图



2、整体展示

炫酷的机甲造型,现产品的科技感。

(产品尺寸:445X367X90MM)

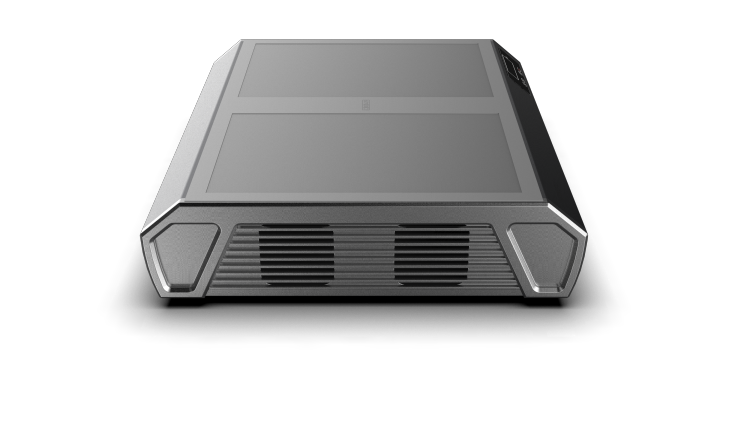

5-19 整体展示图



5-20 整体展示图



3、部件细节

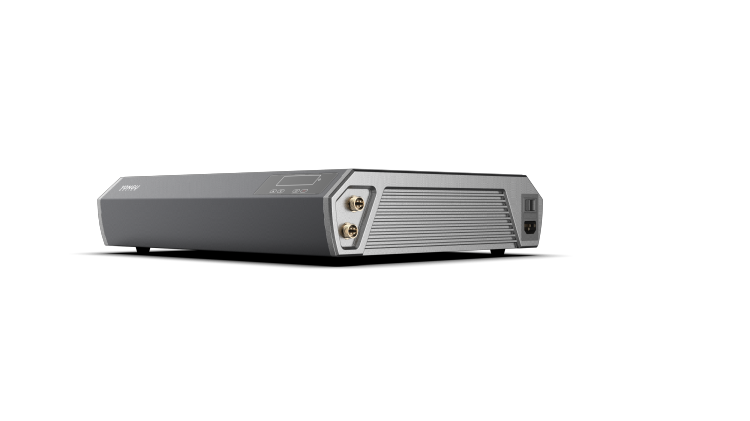

5-21 侧面接口图



5-22 侧面格栅图
