一、项目介绍

1、应用场景：汽车硬件检测设备

2、选择型号：J22

3、定制尺寸：82.8*28.8*120

4、使用型材：6063、5052铝型材

5、表面处理：阳极氧化-喷砂墨玉黑

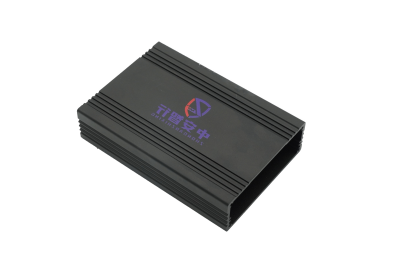

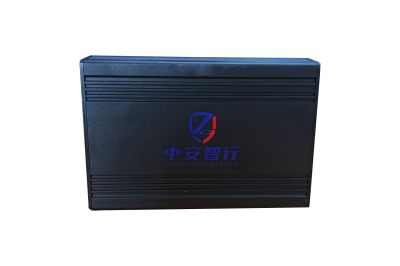

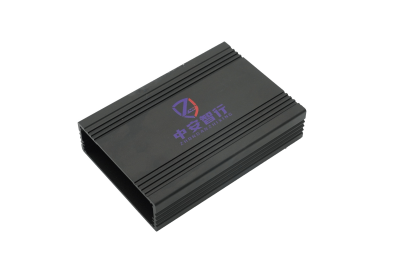

二、细节展示

三、案例说明

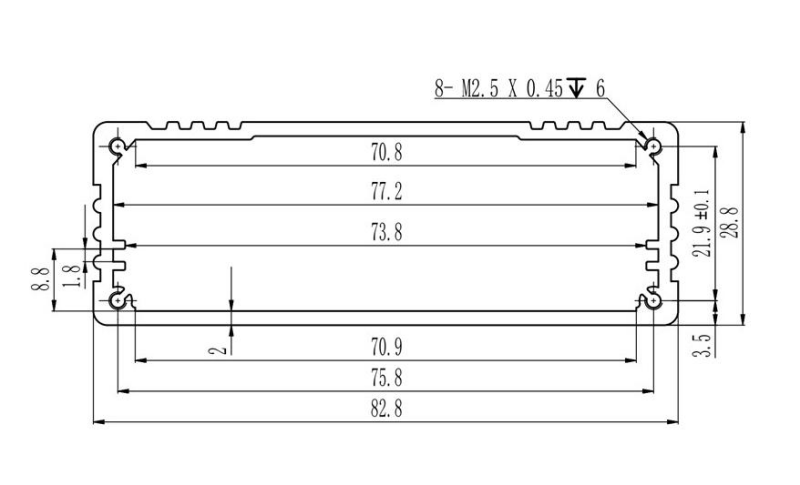

1.铝型材外壳尺寸

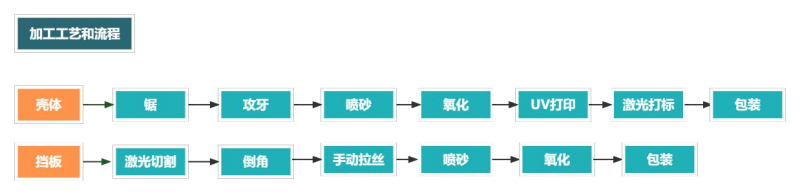

2.铝型材外壳加工流程

四：加工细节

	项目	说明

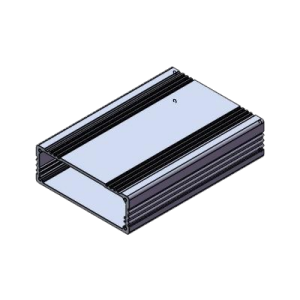

	部件名称	壳体
	部件尺寸	82.8-28.8-120
	材料信息	6063-T5
	表面处理	喷砂墨玉黑
	加工工序	锯—攻牙—喷砂—氧化—UV打印—激光打标— 包装

	项目	说明

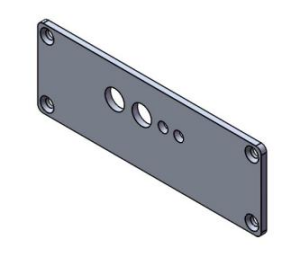

	部件名称	A挡板
	部件尺寸	28.8-120
	材料信息	5052-H32
	表面处理	喷砂墨玉黑
	加工工序	激光切割—倒角—手动拉丝—喷砂—氧化—包装

	项目	说明

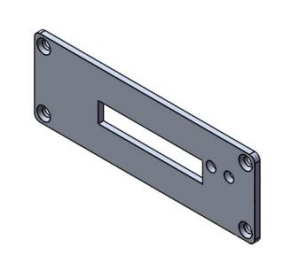

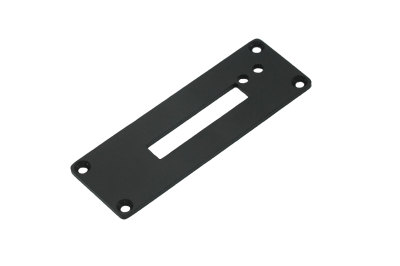

	部件名称	B挡板
	部件尺寸	28.8-120
	材料信息	5052-H32
	表面处理	喷砂墨玉黑
	加工工序	激光切割—倒角—手动拉丝—喷砂—氧化—包装

	项目	说明

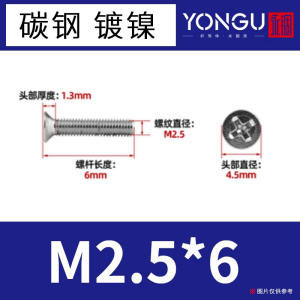

	部件名称	碳钢镀镍十字沉头螺丝
	部件尺寸	M2.5X6
	材料信息	普通碳钢
	表面处理	/
	加工工序	/
