一、项目介绍

1、应用场景：影音功能设备仪器

2、选择型号：N203A

3、定制尺寸：192.4*51*192.4

4、使用型材：6063、5052铝型材

5、表面处理：阳极氧化-喷砂夜阑灰

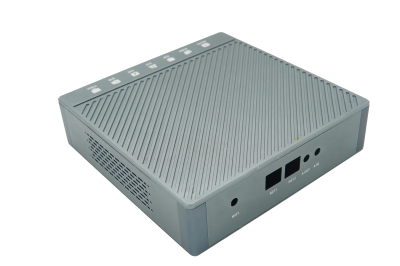

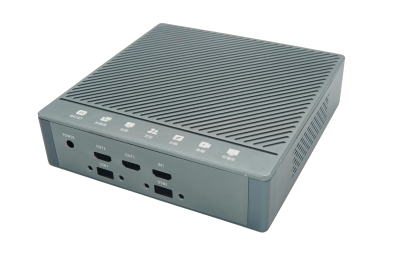

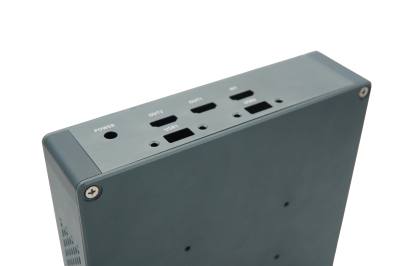

二、细节展示

三、案例说明

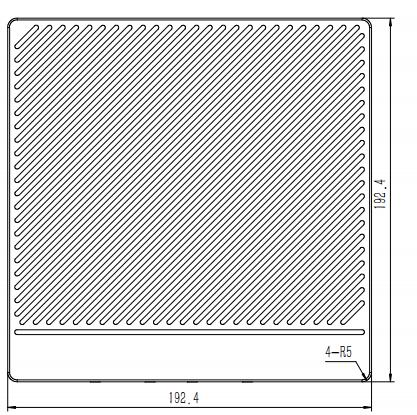

1.铝合金外壳尺寸

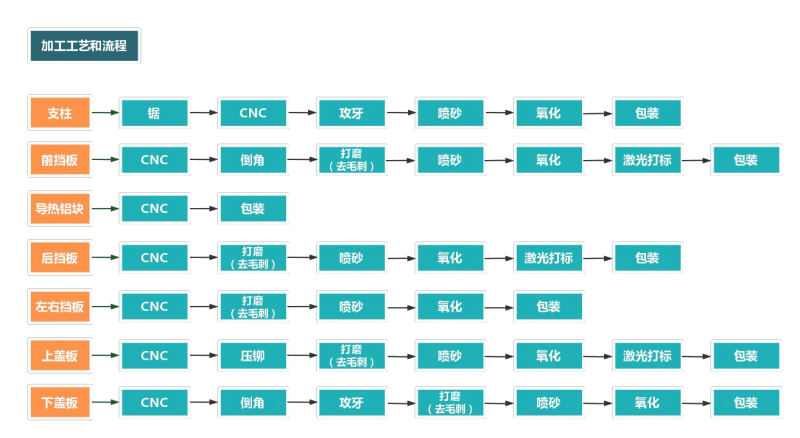

2.铝合金外壳加工流程

四：加工细节

	项目	说明

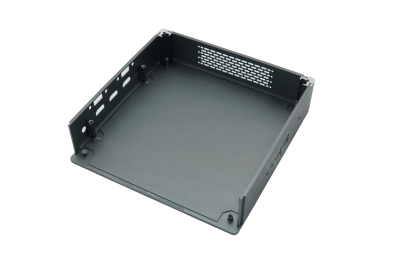

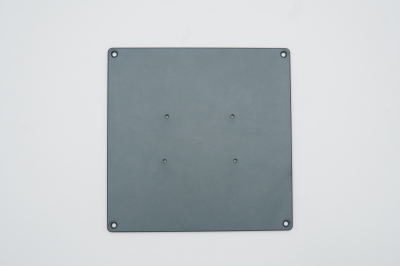

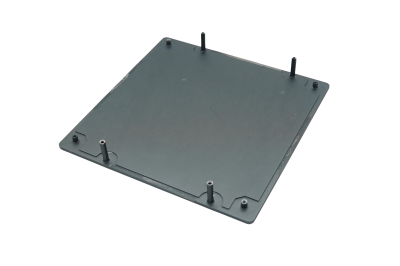

	部件名称	下盖板
	部件尺寸	192.4-192.4-4
	材料信息	5052-H32
	表面处理	喷砂夜阑灰
	加工工序	CNC—倒角—攻牙—打磨（去毛刺）—喷砂—氧 化—包装

	项目	说明

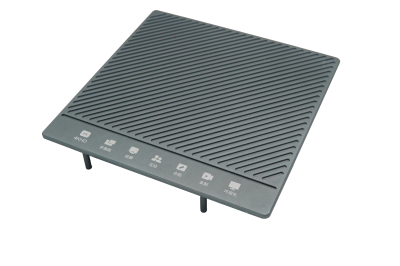

	部件名称	上盖板
	部件尺寸	192.4-192.4-4
	材料信息	5052-H32
	表面处理	喷砂夜阑灰、激光
	加工工序	CNC—压铆—打磨（去毛刺）—喷砂—氧化—激 光打标—包装

	项目	说明

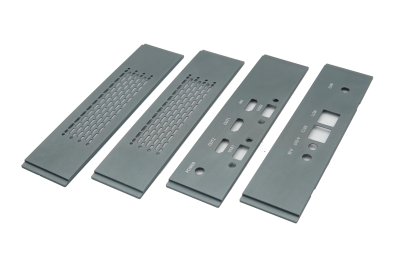

	部件名称	左右挡板
	部件尺寸	174-43-4
	材料信息	5052-H32
	表面处理	喷砂夜阑灰
	加工工序	CNC—打磨（去毛刺）—喷砂—氧化—包装

	项目	说明

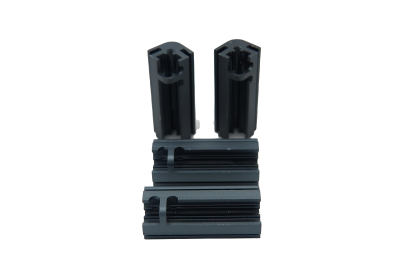

	部件名称	支柱
	部件尺寸	/
	材料信息	6063-T5
	表面处理	喷砂夜阑灰
	加工工序	锯—CNC—攻牙—喷砂—氧化—包装

	项目	说明

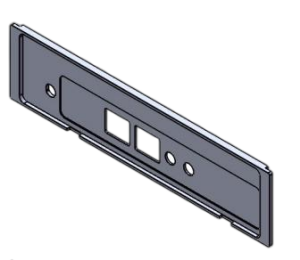

	部件名称	后挡板
	部件尺寸	174-43-4
	材料信息	5052-H32
	表面处理	喷砂夜阑灰、激光
	加工工序	CNC—打磨（去毛刺）—喷砂—氧化—激光打 标—包装

	项目	说明

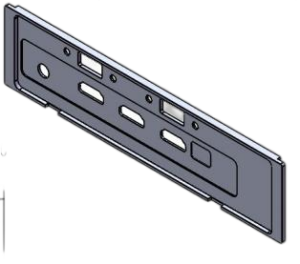

	部件名称	前挡板
	部件尺寸	174-43-4
	材料信息	5052-H32
	表面处理	喷砂夜阑灰、激光
	加工工序	CNC—倒角—打磨（去毛刺）—喷砂—氧化—激 光打标—包装

	项目	说明
	部件名称	碳钢镀镍十字沉头螺丝
	部件尺寸	M4X8
	材料信息	普通碳钢
	表面处理	/
	加工工序	/

	项目	说明

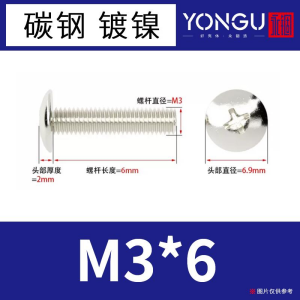

	部件名称	碳钢镀镍十字沉头螺丝
	部件尺寸	M3X6
	材料信息	普通碳钢
	表面处理	/
	加工工序	/
