工业数据采集设备铝合金外壳选型：按安装方式对号入座

工厂里的数据采集设备形态越来越多：导轨式 I/O 模块挂在 PLC 柜里，壁挂式边缘网关贴在设备侧面，便携式采集仪工程师揣到现场用。这些工业数据采集设备铝合金外壳如果选错，后续装配、散热、EMC 都会出问题。本文按三种常见安装方式，把选型思路一次性讲清楚。

一、先说结论：三种安装方式对号入座

安装方式	典型设备	推荐系列	核心优势
导轨式/机柜内	PLC 扩展模块、传感器集线器	H 系列 分体式铝型材外壳	长度任意定制，截面规格多，适合 DIN 导轨或背板安装
便携式/手持	现场调试仪、巡检采集器	J 系列 一体式铝型材外壳	外观一体感强，手感好，适合手持或桌面放置
户外/终端采集	户外物联网网关、无人值守终端	M 系列 IP68 防水铝外壳	端盖密封，防水防尘，适合户外立杆或墙面安装

其实选壳子就是先定安装方式，再定尺寸和开孔。这个顺序反了，很容易买到"装得上但不好用"的壳。

二、选型时别忽略这几个参数

1. 内部净空间要留余量

PCB 板、端子排、连接器布好之后，长、宽、高三个方向各留 8~15mm 余量。导轨式模块还要预留导轨卡扣厚度；便携式设备要考虑电池包和手握区域。

2. 开孔位置比开孔数量重要

数据采集中常见的接口：电源 DC 座、RS485/RS232 端子、网口、天线孔、指示灯。走线孔尽量放在端板或底面，面板只放指示灯、按键、显示屏这类人机器件。户外设备必须用防水电缆接头，普通拼合壳开孔不防水。

3. 散热和屏蔽要同时看

多通道采集模块发热不大，但电源部分和 MCU 需要一定的散热面积。铝合金外壳本身导热系数约 200 W/(m·K)，比塑料壳高两个数量级，同时还能提供电磁屏蔽。对 EMC 要求高的场合，优先选金属外壳而不是塑料壳。

4. 安装固定件要提前确认

导轨式需要底壳带卡扣槽或预留螺丝孔；壁挂式需要安装耳或背部开孔；户外立杆安装需要抱箍支架。这些最好在二次设计阶段就定下来，避免壳体到了现场装不上去。

三、推荐产品

H 系列：导轨式和机柜内采集器的首选

推荐型号	结构特点	尺寸范围	适合场景	推荐理由
H06 / H07 / H24	分体式铝型材外壳，上下壳+前后端板	宽25~88 × 高21~82 × 长度任意	导轨式 I/O 模块、机柜内采集器、工业网关	截面规格多，长度可定制，端板开孔方便

H 系列是工业数据采集里用得最多的一类壳体。上下壳分体式结构方便内部 PCB 装配，前后端板可以单独拆下来开孔、攻丝。某数据采集器项目就选用了 H31（定制尺寸 147×55×125mm），二次设计后批量稳定供货。

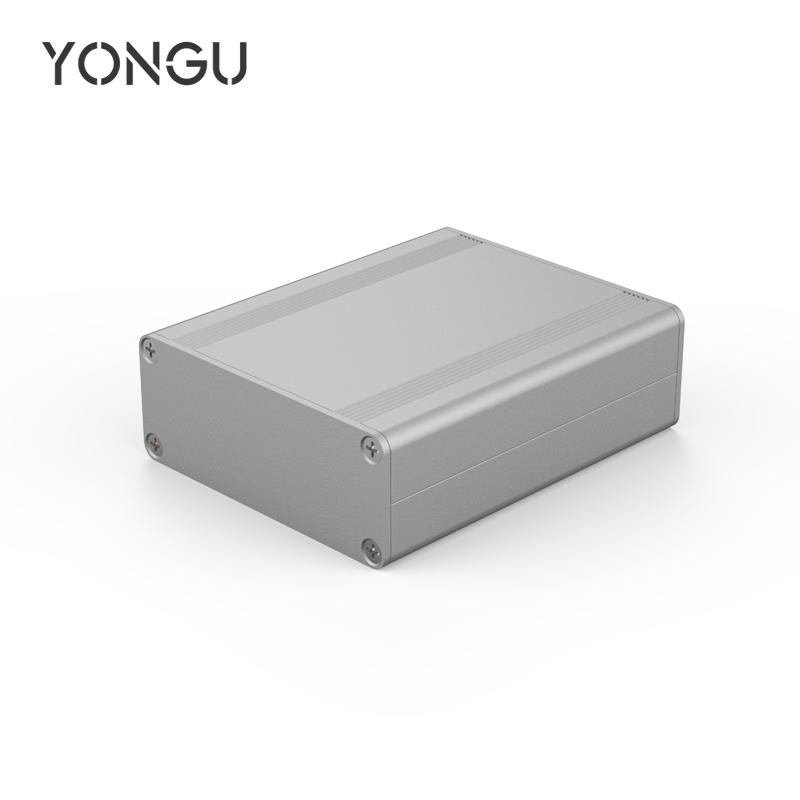

H系列铝型材外壳用作导轨式工业数据采集模块

J 系列：便携式/手持采集器更合适

推荐型号	结构特点	尺寸范围	适合场景	推荐理由
J02 / J03 / J04	一体式铝型材外壳，壳体型材+前后挡板	宽46~110 × 高13~53 × 长度任意	手持巡检仪、便携调试器、桌面采集盒	外观整体感强，表面处理选择多

J 系列和 H 系列最大的区别是一体式型材没有中间分缝线，外观更简洁，适合拿在手里或放在桌面上。信息传输设备项目常用 J04（57×28×90mm）做小型化设计。

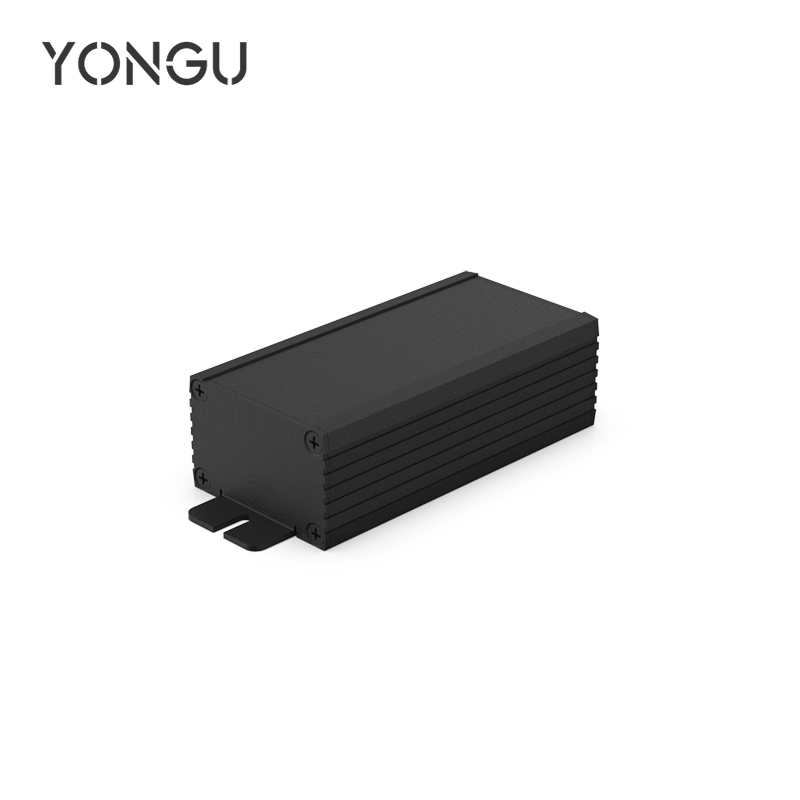

M 系列：户外终端数据采集的防水方案

推荐型号	结构特点	尺寸范围	适合场景	推荐理由
M01 / M02 / M03 / M07	IP68 防水铝外壳，端盖+球面螺丝密封	60×60~100×50 截面 × 长度任意	户外物联网终端、无人值守采集器	端盖密封，防水防尘，可带安装耳

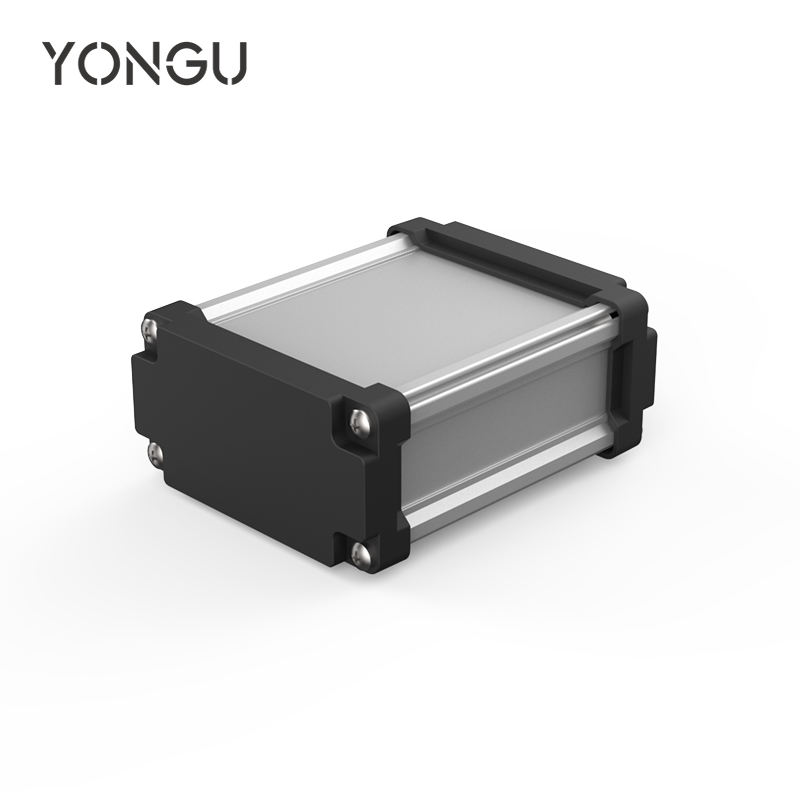

M 系列属于永锢壳体防水铝外壳系列中的 IP68 等级。端盖与型材之间用点胶密封圈+球面螺丝压紧，户外淋雨、粉尘环境都能用。某终端数据采集器项目选用了 M07（定制尺寸 90×45×180mm），装在现场长期运行。

四、定制能力

永锢壳体（佛山永锢科技，2004 年成立）提供从设计到打样的完整服务：

• • 开孔：DC 座孔、DB9/DB15、网口、天线孔、指示灯孔、散热孔；
• • 丝印：面板标识、Logo、接口说明；
• • 尺寸：H/J/M 系列长度任意定制，特殊尺寸可走钣金或 N 系列非标控制台；
• • 颜色：喷砂黑、银白、铁灰、香槟金等阳极氧化色可选。

一件起订，24 小时打样交付，108 小时小批量交付。最快 30 分钟出二次设计方案。

五、采购常问

Q：铝合金外壳比塑料壳贵多少，值得换吗？ 塑料壳适合一次性、室内、无屏蔽要求的场景。工业现场有振动、温升、EMC 要求时，铝合金外壳在散热、屏蔽和寿命上更划算，整体 BOM 成本通常只高 20%~50%，但售后返修率会低很多。

Q：开孔要另外收费吗？ 常规开孔、攻丝、丝印都含在定制报价里，把接口清单或图纸发来即可免费评估。

Q：没有 3D 图纸，能定制吗？ 可以。提供 PCB 尺寸、接口位置草图或实物样品，工程师可以出二次设计方案。

Q：打样要多久？ 标准品 24 小时打样，小批量 108 小时交付。着急验证结构可以先用现货规格做功能样机。

Q：户外使用必须选防水系列吗？ 是的。普通 H/J 系列不防水，户外或潮湿环境必须选 M/L 等防水铝外壳，并配套防水电缆接头。

结语

工业数据采集设备铝合金外壳选型不复杂：先定安装方式，再算内部尺寸，最后定开孔和固定方式。把设备尺寸、接口清单或图纸发给永锢壳体工程师，免费出开孔方案与报价，别等壳体到了现场才发现装不上去。
