数控车间里，一台新改装的数控机旁边蹲着个老师傅，盯着手里那块塑料控制盒叹气：线束塞不进去、急停按钮装歪了、切削液一溅主板就报警。这不是设备问题，是外壳从选型就没对上。
我们接过一台控制器数控机 L09 定制案例：客户要做一个靠近切削液区域的控制器盒，尺寸限死在 185×135×35.2，面板要放急停、旋钮和指示灯，后出线还得防水。最后做了 IP68 防水定制。借这个案子，把 CNC 外壳定制里容易踩的坑一次说清。
客户一开始拿的是市面上常见的标准塑料盒，三个毛病：
这三个问题——尺寸、开孔、防护——基本覆盖了 CNC 外壳定制的大部分需求。
很多客户习惯先量设备外形，其实应该先把主板、端子排、电源模块、散热片摆出来，四周各留 3~5mm 装配余量，顶部若装风扇再留 10~15mm 风道。铝型材/钣金外壳常见可做到 ±0.3mm 级定制，图纸阶段就要把内部堆叠尺寸锁死。

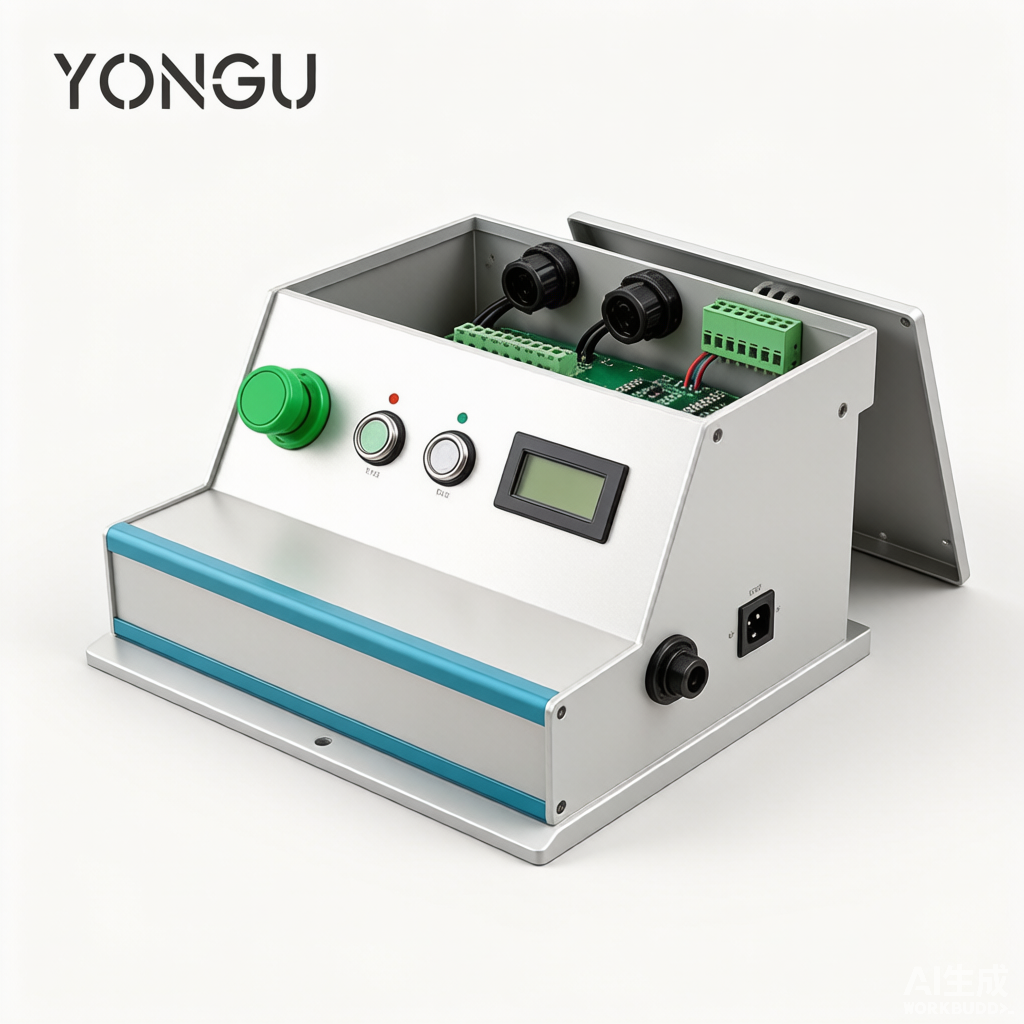

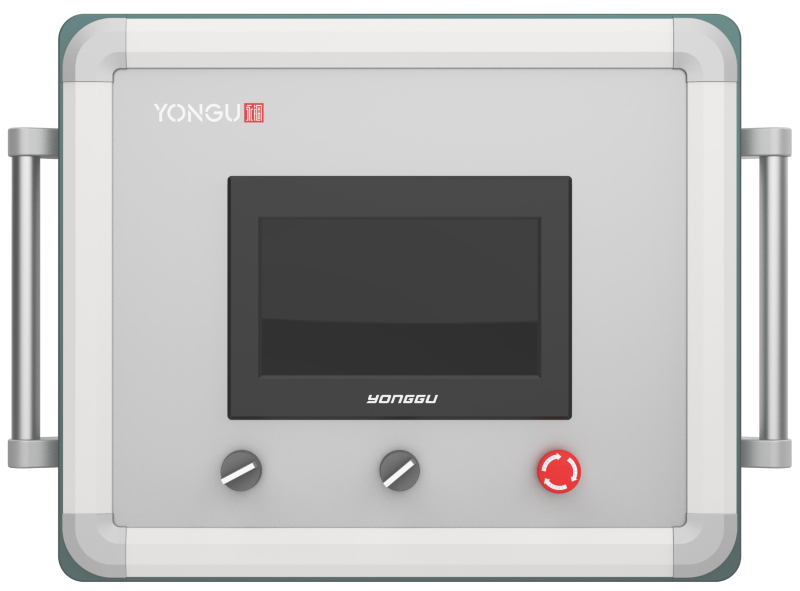

CNC 操作面板最常用的是 急停按钮 + 模式旋钮 + 功能按键 + 指示灯 + 显示屏窗口。开孔顺序建议：
面板厚度要匹配按钮的螺纹长度，标准铝面板 3~5mm 可以直接攻丝。

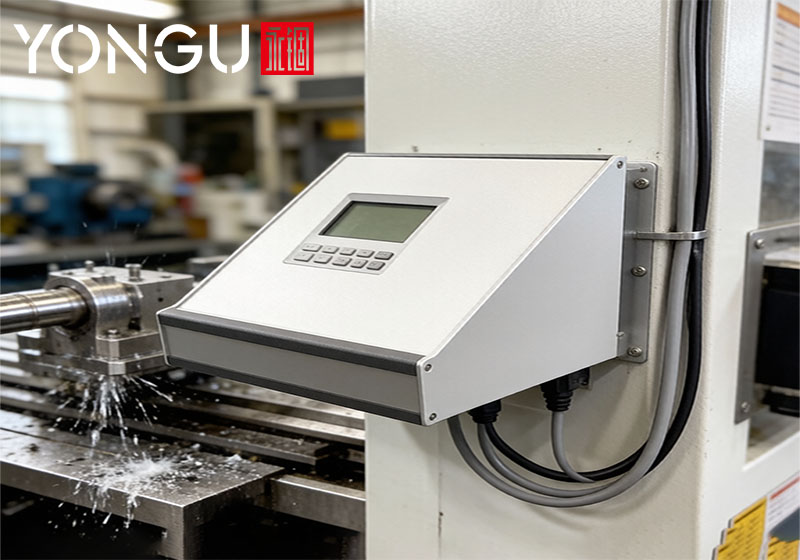

如果控制盒装在机床立柱外侧、可能接触切削液或金属屑，建议走 IP65 以上密封；只在电控柜内部则可以非防水。出线尽量走 底面或后面，别让电缆从顶面垂下来碍事。
铝合金导热好，但不代表不用设计风道。发热器件（驱动模块、开关电源）要贴壳壁或加导热垫，功率超过 50W 建议开散热孔或加装风扇。
| 推荐系列 | 结构特点 | 尺寸范围 | 适合场景 | 推荐理由 |
|---|---|---|---|---|
| N 系列（非标定制控制台） | 前后挡板+支柱+左右挡板+上下盖板，长宽高全任意定制 | 按图全定制 | CNC 操作面板、悬挂控制箱、电控箱 | 来图定制，可做倾斜面板、立柱安装、开孔攻丝 |
| C 系列（19寸机架机箱） | 482.6mm 标准宽，1U~2U，前后面板+侧板 | 1U/1.5U/2U × 深 200~300mm | CNC 控制单元上架到电控柜 | 标准机架，插拔维护方便，EMC 屏蔽效果好 |
N 系列是最常用的 CNC 外壳定制方案。我们曾经给一个机床厂做操作面板：倾斜角度、面板开孔、后面出线、底部立柱安装法兰，全部按图纸一次成型。
C 系列适合把 CNC 运动控制卡、PLC、电源模块整合后上架到标准电控柜，和 N 系列控制台形成"面板 + 控制单元"的完整方案。
CNC 外壳定制能做多小？ 铝型材/钣金外壳内部空间最小可以做到 50×30×20mm 左右，再小建议用压铸铝盒（T 系列）。关键不是外壳大小，而是内部器件能不能合理布局。
定制打样要多久？ 标准件加开孔、丝印，24 小时可以出样；全定制的钣金/铝型材控制台，48~72 小时出样，批量 108 小时交付。
我只有 PCB，能不能帮我设计外壳？ 可以。把 PCB 尺寸、接口位置、安装方式发过来，工程师可以出二次设计方案，最快 30 分钟给开孔图。
不锈钢和铝合金哪个更适合 CNC 车间？ 铝合金更轻、散热更好、阳极氧化后耐腐蚀，是 CNC 控制面板主流；不锈钢强度高但重，适合防护罩、支架类结构件。
IP68 防水的 CNC 外壳能做吗？ 可以，L/M 系列可以做到 IP68。如果控制器必须靠近切削液区域，推荐参考 L09 控制器数控机定制案例的方案。
需要 CNC 外壳定制方案？把图纸或 PCB 尺寸发过来，免费出开孔图与报价。
