一、项目介绍

1、应用场景：人防工程数据传输信号仪

2、选择型号：K18

3、定制尺寸：130*55*272.2

4、使用型材：6063、5052铝型材

5、表面处理：阳极氧化-喷砂墨玉黑

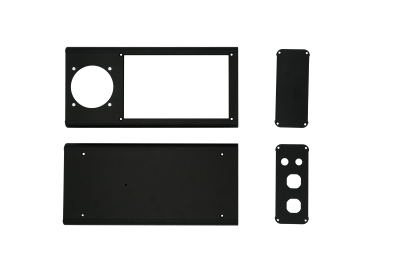

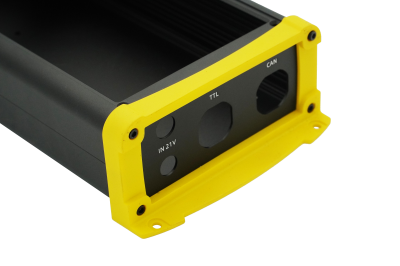

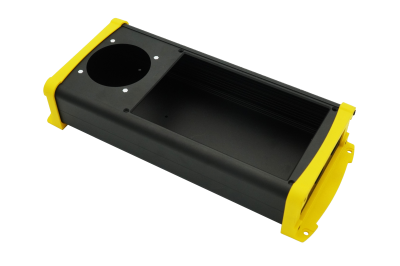

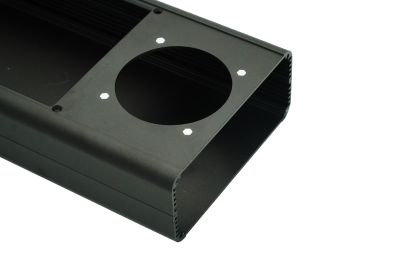

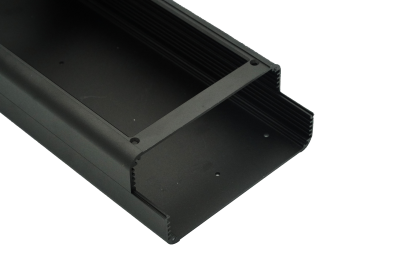

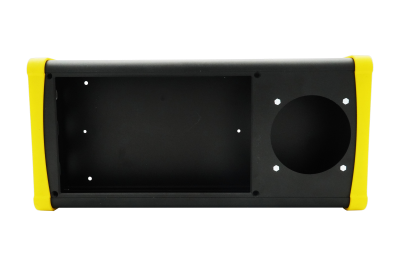

二、细节展示

三、案例说明

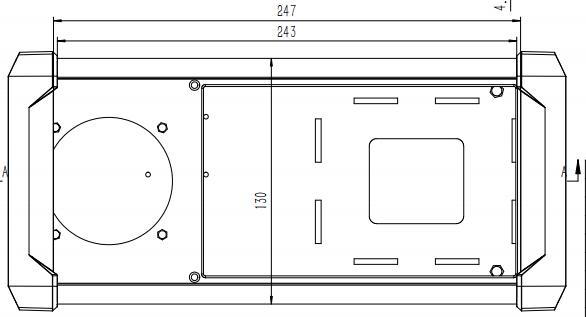

1.铝型材外壳尺寸

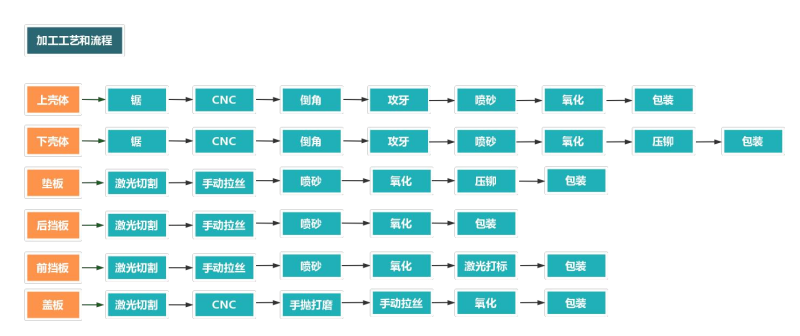

2.铝型材外壳加工流程

四：加工细节

	项目	说明

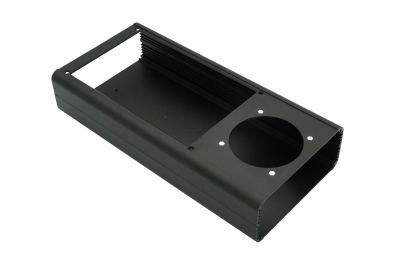

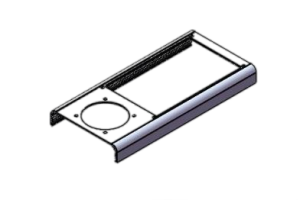

	部件名称	上壳体
	部件尺寸	130*29*272.2
	材料信息	6063-T5
	表面处理	喷砂墨玉黑
	加工工序	锯—CNC—倒角—攻牙—喷砂—氧化—压铆—包 装

	项目	说明

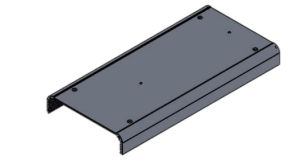

	部件名称	下壳体
	部件尺寸	130*29*272.2
	材料信息	6063-T5
	表面处理	喷砂墨玉黑
	加工工序	锯—CNC—倒角—攻牙—喷砂—氧化—包装

	项目	说明

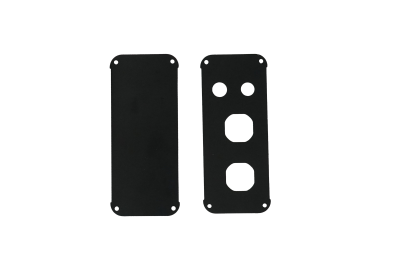

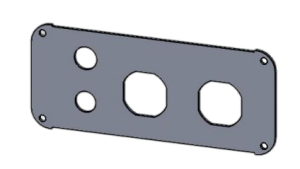

	部件名称	前挡板
	部件尺寸	130*55*1.5
	材料信息	5052-H32
	表面处理	喷砂墨玉黑
	加工工序	激光切割—手动拉丝—喷砂—氧化—激光打标— 包装

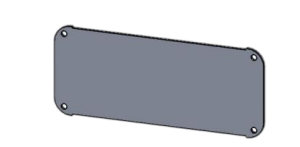

	项目	说明
	部件名称	后挡板
	部件尺寸	130*55*1.5
	材料信息	5052-H32
	表面处理	喷砂墨玉黑
	加工工序	激光切割—手动拉丝—喷砂—氧化—包装

	项目	说明

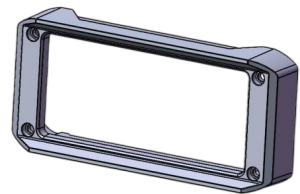

	部件名称	端盖
	部件尺寸	137.2*63.8-26
	材料信息	TPE
	表面处理	深灰防护框
	加工工序	/

	项目	说明
	部件名称	不锈钢六角螺丝
	部件尺寸	M3X8
	材料信息	不锈钢
	表面处理	/
	加工工序	/
