从户外电力安装到工业自动化控制，防水接线盒是电气工程中最基础的防护构件。选错了防护等级，雨天渗水导致线路短路；选错了材质，盐雾环境下不到半年就腐蚀穿孔。本文从IP等级、材质对比、型号推荐三个维度，为电气工程师和工业采购人员提供一份完整的防水铝合金接线盒选购指南。
防水接线盒的应用场景远比想象的复杂。同样是IP68防护等级，用于户外路灯接线和用于化工厂防爆环境，选型思路完全不同。
IP54：防尘+防溅水 → 室内配电柜
IP65：完全防尘+防喷水 → 户外沿墙安装
IP66：完全防尘+防强喷水 → 港口、码头、台风频发区
IP67：完全防尘+短时浸泡(1m/30min) → 户外地埋
IP68：完全防尘+持续浸水 → 水下设备、污水处理
关键认知：IP68并非统一标准。不同厂家的IP68测试条件不同——有的标注"IP68(1.5m/24h)"，有的只保证"IP68(0.5m/1h)"。采购时务必向供应商确认具体的测试深度和时间，而不是仅看标称值。
| 材质 | 优点 | 缺点 | 推荐场景 |
|---|---|---|---|
| 铝合金（压铸） | 成本低、重量轻、散热好、可阳极氧化多色 | 耐蚀性中等，需表面处理 | 大部分户外/工业场景 |
| 铸铝（重力/低压铸造） | 组织更致密、耐蚀性更强、抗拉强度更高 | 成本较高 | 盐雾/酸雨地区，中高负荷场景 |
| 不锈钢（304/316） | 耐腐蚀极强、耐高温 | 重量大、加工成本高 | 食品医药、强酸碱环境 |
选择铝合金还是铸铝，本质上是"够用就好"还是"追求极致"的权衡。
接线盒进水90%的原因是密封圈老化。硅胶或EPDM胶垫的寿命约为5-8年，一旦出现硬化、开裂或压缩回弹不足，即使盒体完好也会丧失密封性。行业共识是每次检修接线时同步更换胶垫。
更高等级的密封方案包括整体灌胶密封（IP68级别，适合水下长期使用，但维护不便）和机械压缩密封（金属接线盒常用，可靠性高但成本高）。
选型前先确认布线拓扑：单进单出选直通盒，90度转角选角通盒，一分三路选三通盒。三通分T型（180度+90度，适合主干分两支）和Y型（三路夹角120度，利于空间均匀布线），方向不可混用。
安装方式方面，平面墙面选方形盒86H系列，弧形面或立杆选圆形盒。深度按线缆数量：3根以内选H40深度，5根以上建议H60深度。
永锢壳体在防水铝外壳领域布局了4个完整系列，覆盖从IP65到IP68、从小型压铸盒到带PCB卡槽的工业级防水外壳。

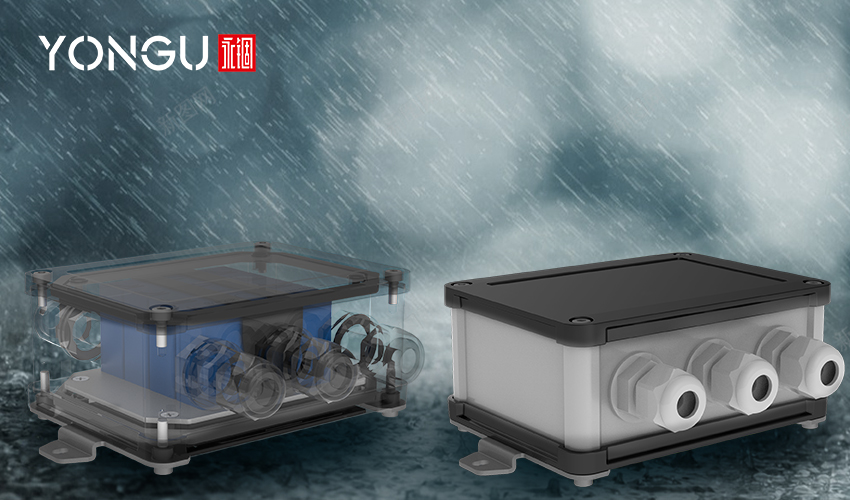

L系列采用上下盖密封结构，整体灌胶密封+铝合金一体化成型，防水深度可达1-3米，通过IP68第三方检测认证。
产品参数：
推荐型号：

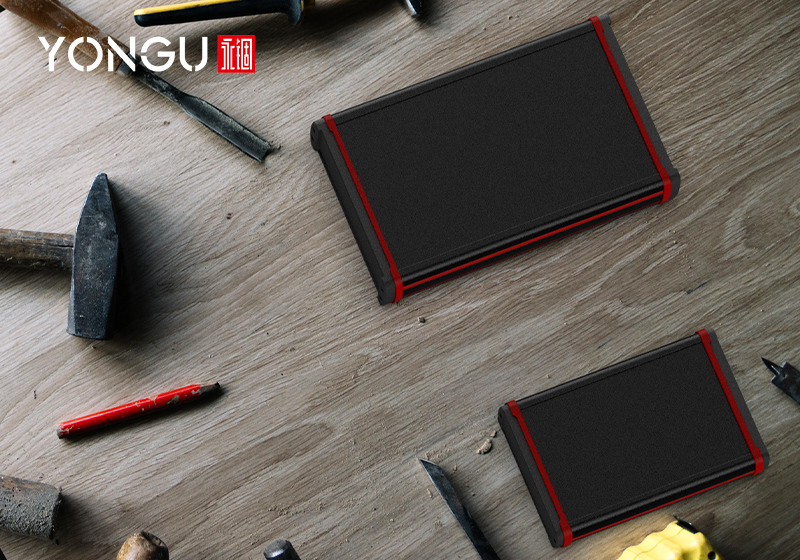

MH系列最大的差异化优势是内置PCB卡槽（适配73.4-154.6×2mm导轨），可直接固定电路板，省去了额外的安装支架。
产品参数：
适用场景：户外控制器、小型数据采集器、物联网终端、充电桩内部接线盒。特别适合需要将电路板和外壳集成的紧凑型设备。

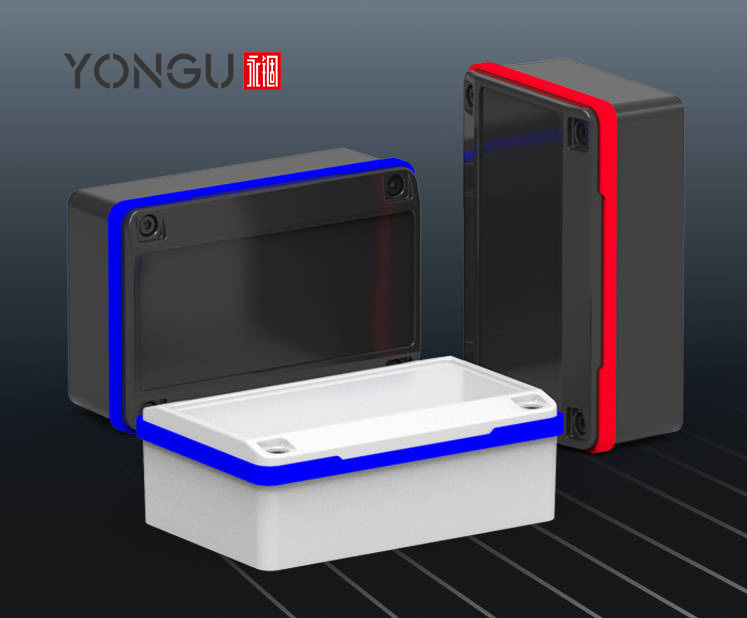

T系列采用高压压铸一体成型+密封圈结构，尺寸精准、防水性能好、适合小尺寸设备。
产品参数：

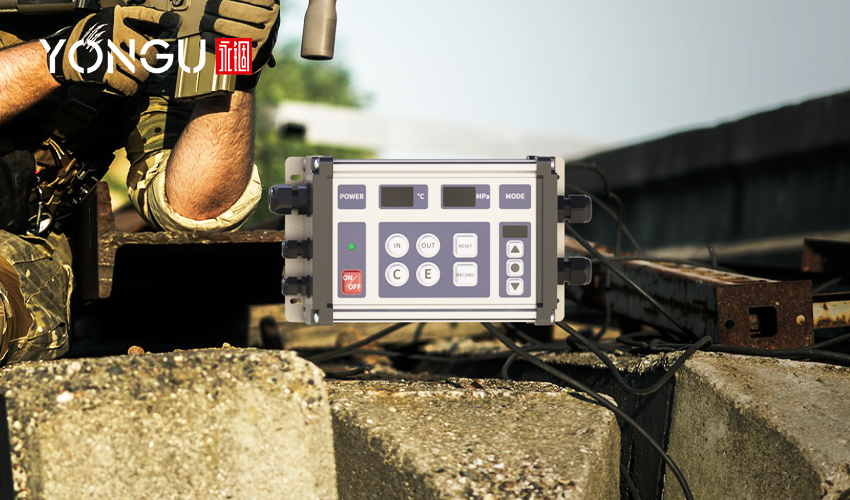

如果接线盒需要兼顾屏幕防护或按键操作，K系列提供屏幕可低于壳体边缘并倒角的保护式设计，防止显示屏在安装和使用中被撞击损坏。
永锢壳体提供从选型到量产的一站式接线盒定制服务：
Q1: IP65和IP66有什么实际差别？
IP65防喷水（6.3mm喷嘴，3分钟），IP66防强喷水（12.5mm喷嘴，3分钟）。对常年暴露的户外灯杆、光伏支架，IP66已是主流验收底线，仅IP65在台风频发区存在渗漏风险。
Q2: 铝合金接线盒和铸铝接线盒有什么区别？
铝合金通常指压铸成型的铝硅合金，成本低、重量轻；铸铝采用重力/低压铸造，组织更致密、耐蚀性与抗拉强度更高。户外中高负荷场景推荐铸铝本体，尤其在盐雾、酸雨地区优势明显。
Q3: 接线盒胶垫老化了还能继续用吗？
不能。硅胶或EPDM胶垫寿命约5-8年，出现硬化、开裂、压缩回弹不足时，即使盒体完好也会丧失密封性。行业共识是每次检修接线时同步更换胶垫。
Q4: 永锢支持一件起订吗？打样周期多久？
支持。永锢以柔性化生产为核心能力，无起订量要求。标准品现货48小时内发货；非标定制最快24小时打样，108小时小批量交付。一件起订适用于打样验证、研发试制等场景。
防水铝合金接线盒的选型，本质上是在防护等级、材质、密封方案和成本之间找到最优平衡点：
无论哪个场景，核心选购口诀是：看等级更要看测试条件，选材质先看使用环境，换胶垫别等它老化。
需要选型帮助？ 永锢壳体提供免费选型咨询和24小时快速打样服务，支持一件起订。告诉我们你的应用场景，我们帮你匹配最合适的防水接线盒方案。
