一、客户简介

大连九州某某科技有限公司

二、项目背景

（一）项目名称：5G安全网关CarDefender L3000

（二）项目目标：需要完成工业设计、结构设计，交付样品实物及相关图纸

（三）产品属性：车载安全网关外壳

（四）功能配置：车规以太网、车规5G、车规Wi-Fi、安全防护

（五）材料工艺：铝合金

（六）设计要求：简约设计风格，要求整体美观大方

（七）其他要求：满足机械负荷、化学负荷、气候负荷（防水、盐雾、化学试剂、自由跌落等）





三、产品分析

5G安全网关元器件需要有坚固的外壳保护，而且芯片需要散热，采用铝壳体能够很好的保护元器件并且铝的导热性强，能很快把芯片热量带走。

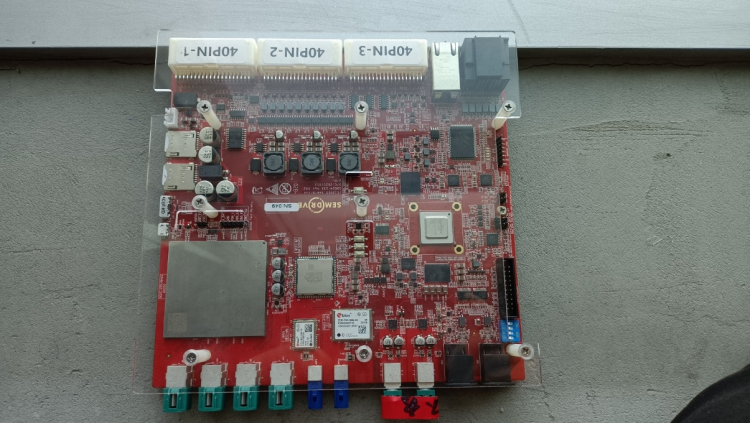

图3-1 产品线路板

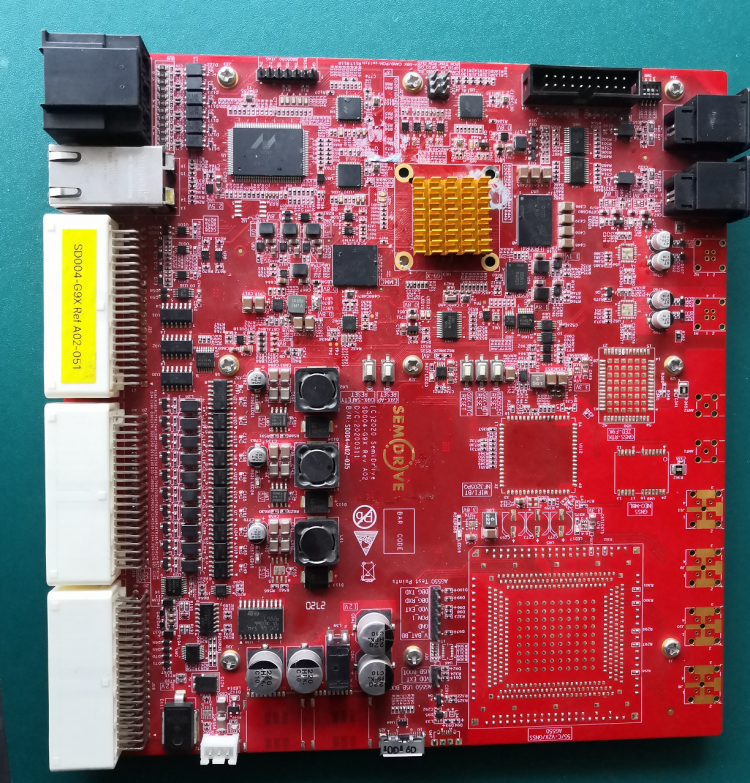

图3-2 产品线路板





四、竞品分析

（一）竞品A

造型：铝型材，外壳，造型简单

材质：铝合金

颜色：深灰

安装：底部用螺丝固定

图4-1 竞品A图

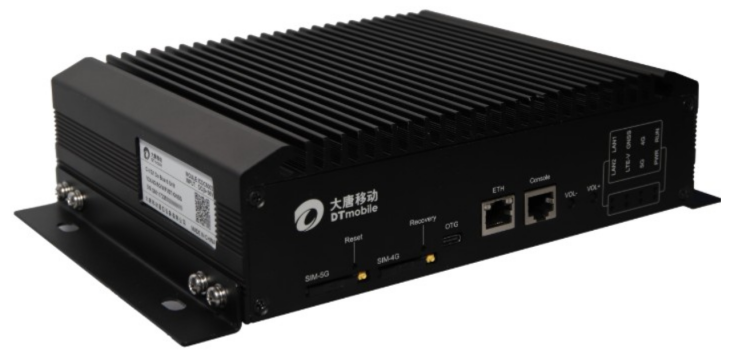

（二）竞品B

造型：铝型材，外壳，有散热齿

材质：铝合金

颜色：黑

安装：底部用螺丝固定

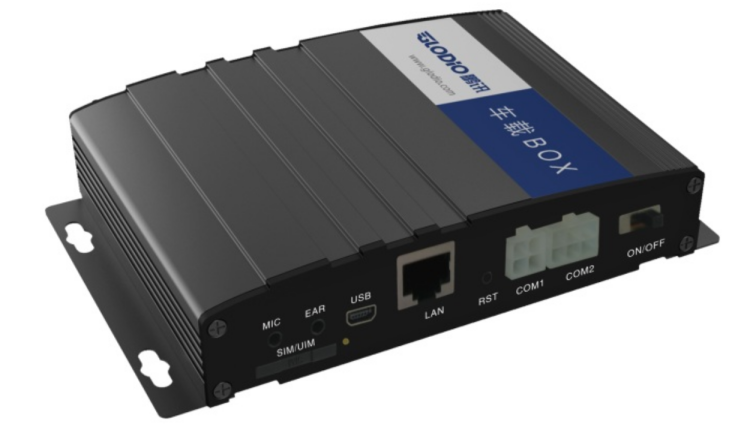

图4-2 竞品B图



结论：铝合金能兼顾耐用与散热，我们设计的方案也考虑采用铝合金材质。





五、使用环境

5G安全网关需要安装在不同的车型上面，且需要安装牢固，需要螺丝将其固定。

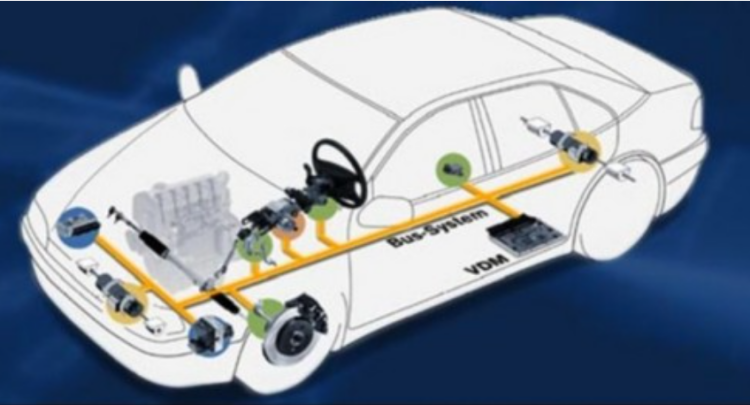

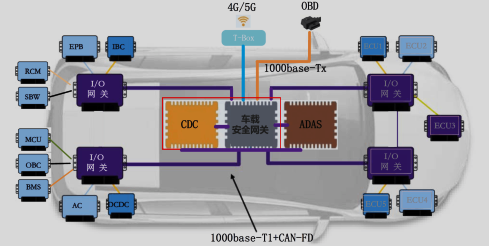

图5-1 车型环境拆解图



图5-2 车型环境透视图





六、设计方向

①坚固耐用

②美观

③散热功能

④便于安装





七、设计方案

（一）设计说明

网关采用大切面的设计风格，让产品坚实牢固同时又提升了简约时尚感，避免了同类产品的工业廉价感。

（二）亮点：散热齿

贯通的热齿能快速的把热量带走，斜面设计增强产品的细节，提升产品的精致感。

（三）固定方式

在底部有四个螺丝孔位，可以永螺丝将设备牢牢地固定在汽车上。

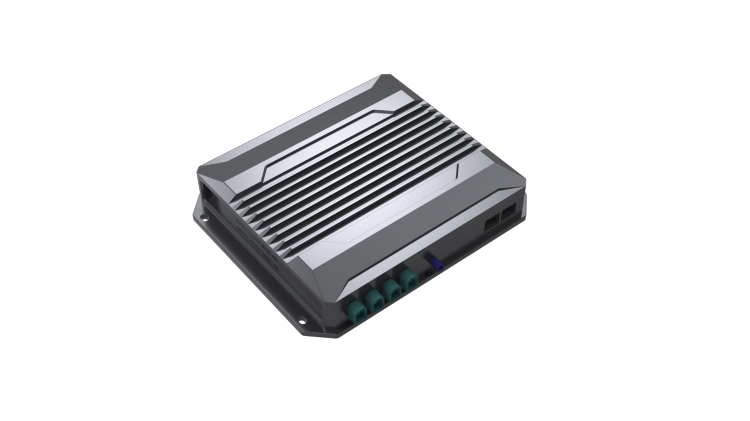

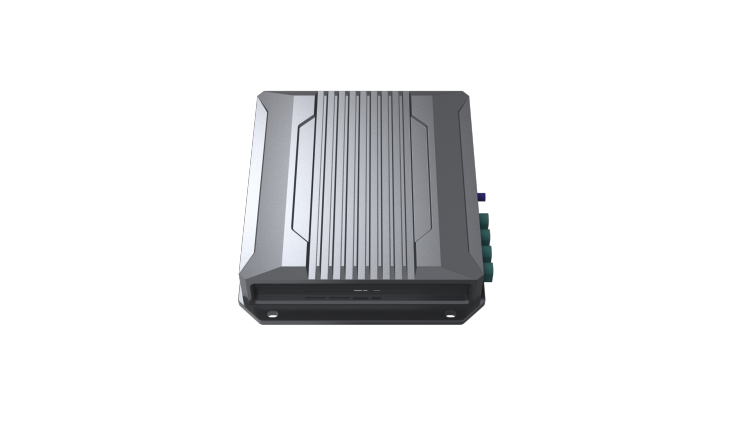

图7-1 铝合金外壳成品概念图



图7-2 铝合金外壳散热齿特写图

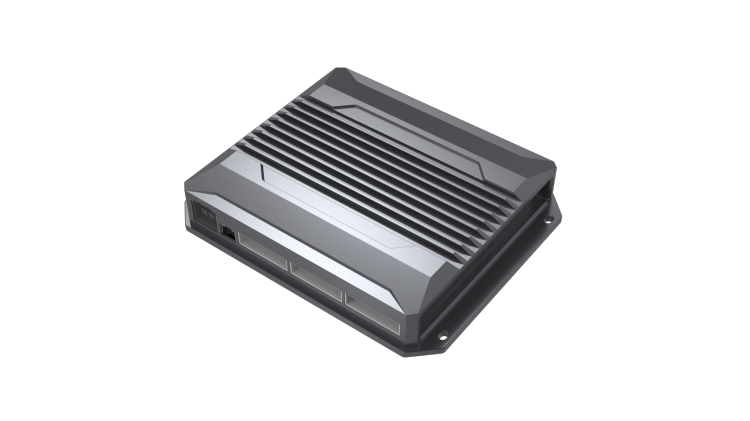

图7-3 铝合金外壳成品概念设计图

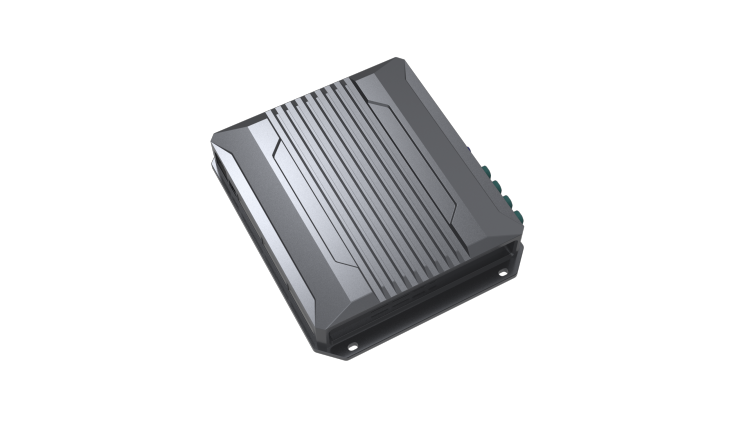

图7-4 铝合金外壳成品概念设计图
