新能源汽车的电驱系统里，电机控制器（MCU）是把电池直流电变成三相交流电驱动电机的“心脏”。它常年工作在发动机舱、底盘或电池包附近，面对振动、油污、宽温与高频电磁干扰。消费级设备外壳那套思路在这里完全不够用——车规级外壳要从材料、结构、密封到体系认证整体升级。永锢壳体基于铝合金压铸与来图定制能力，为 400V/800V 电压平台控制器提供从台架到量产的壳体方案。
消费级外壳看的是外观与基本防护，车规级看的是可靠性与可追溯。控制器壳体需要同时扛住三件事：一是温度，车载环境要求 -40℃ 到 85℃ 稳定工作；二是振动，车辆行驶中的随机振动与机械冲击；三是寿命，整车质保往往 8 到 15 年，壳体不能在此期间出现密封老化或结构疲劳。此外还要过 ISO 26262（功能安全）与 ISO 16750（道路车辆电气环境条件）的验证，这与普通工业机箱不在一个量级。
车规控制器普遍采用压铸铝合金一体外壳，而非多块拼接。一体成型减少了拼缝数量，密封面更可控，整体刚度也更高。要达到 IP67（1 米水深浸泡 30 分钟不进水），关键在于上下壳对扣面的平面度、密封圈的压缩率，以及紧固螺丝的均匀预紧。铝合金本身耐蚀性一般，外壳通常还要做阳极氧化或导电氧化，再叠加 PVDF 涂层应对沿海与融雪剂环境。防水等级可这样分级参考：室内干燥选 IP54，户外雨淋选 IP65，沿海多雨选 IP66，可能涉水选 IP67，长期浸水才考虑 IP68。
宽温不是把零件塞进去就行，而是材料、密封件、接插件都要在这个区间稳定。硅胶密封圈要选耐低温型号，避免 -40℃ 发硬失去回弹；金属与塑料的线胀系数差异要在结构预留补偿。验证层面，ISO 16750 规定了温度循环、湿热、盐雾等电气环境条件，ISO 26262 则要求对安全相关部件做失效分析。壳体厂需要配合整机厂提供材料报告、盐雾测试数据与可追溯的生产记录，这部分往往比外壳本身更难准备。
电机控制器里 IGBT/SiC 模块开关频率高，对外是强干扰源、对内又怕被干扰。铝合金外壳本身是天然屏蔽体，但拼缝和开口会漏磁。做法是在接合面做导电氧化，并加装铍铜屏蔽簧片，让上下盖接触面形成连续导电通路。对于需要开散热风道或接插件孔的位置，用金属化弹片或导电衬垫收口。永锢在车规壳体上提供导电氧化加屏蔽簧片的一体化方案，配合 CNC 精密加工保证接合面平整。
不同研发阶段和安装位置，适合的壳体形态不一样：
| 场景 | 推荐系列 | 特点 |
|---|---|---|
| 实验室台架 / 控制器调试 | D系列（带机脚） | 底部机脚支起，便于工作台摆放与散热 |
| 非标定制 / 800V碳化硅控制器 | N系列（非标定制） | 长宽高全定制，压铸或钣金一体结构 |
| 批量钣金机箱 | E系列（钣金折弯） | 折弯喷涂，适合结构相对标准的控制器 |

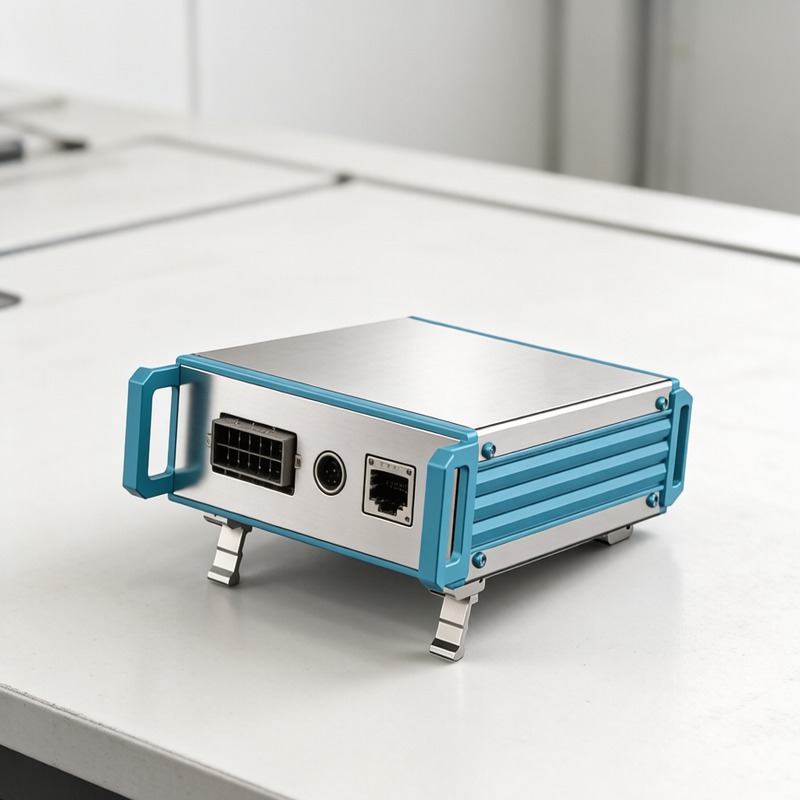

D系列带机脚仪器机箱（D01/D04/D07）专为台架与调试阶段设计，底部前机脚座与活动机脚让控制器能平稳支起、利于自然散热，前后面板可自由开孔布置功率端子与接插件。
针对非标与车规定制需求，N系列非标定制机箱支持从概念设计到成品的全流程定制，可组合铝合金、不锈钢与工程塑料，集成 PCB 卡槽与 EMC 屏蔽结构，覆盖 400V/800V 不同电压平台的壳体。D系列带机脚机箱（D01/D04/D07）适合台架与调试阶段，E系列钣金折弯外壳（E01~E04）适合结构标准化的批量机型。永锢在车载领域已有实际项目积累，例如为车载以太交换机（CS-037）提供的铝型材外壳，验证了车规级结构设计与小批量交付能力。
问：车规外壳一定要过 IATF16949 吗？
答：作为零部件供应商，壳体厂通过 IATF16949 体系认证是进入整车供应链的基本门槛，能保障过程管控与可追溯性。
问：800V 平台对壳体有什么额外要求？
答：800V 碳化硅控制器功率密度更高、散热更集中，壳体需更关注导热路径与绝缘性能，非标定制空间更大。
问：来图定制需要提供什么？
答：提供 3D 图纸（STP/IGS）或 2D 工程图（DWG/PDF）加技术要求（材质、表面处理、精度、数量）即可，仅有草稿也能由设计团队输出二次方案。
问：完全非标的结构能做吗？
答：可以，从异形结构、多材质组合到嵌入式屏蔽，永锢 N 系列与来图加工均支持完全非标。
电机控制器外壳不是越厚越好，而是要在密封、散热、EMC 与轻量化之间找到平衡点。如果项目处在车规验证阶段，建议尽早把外壳结构纳入整机验证计划，避免后期返工。永锢壳体可提供车规验证配合与 IATF16949 体系下的来图定制，从打样到小批量交付支持快速迭代。
