一、项目介绍

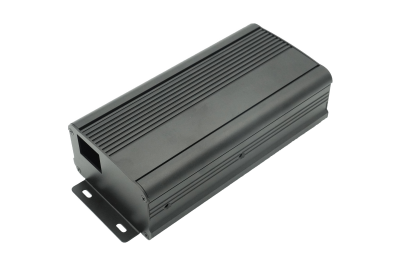

1、应用场景：控制器外壳

2、选择型号：H12

3、定制尺寸：95*25*180

4、使用型材：6063、5052铝型材

5、表面处理：阳极氧化-喷砂墨玉黑

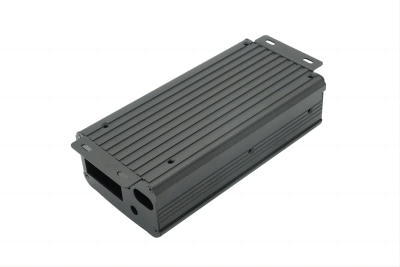

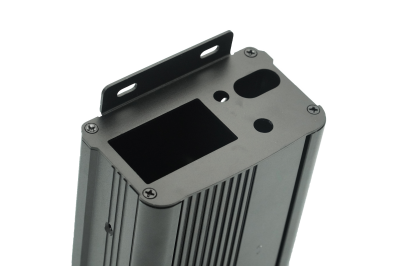

二、细节展示

三、案例说明

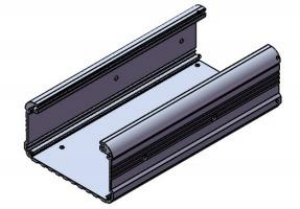

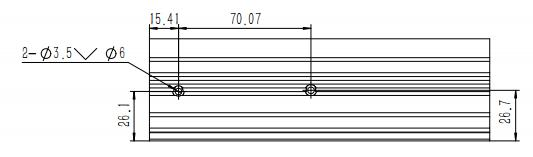

1.铝合金外壳内部尺寸

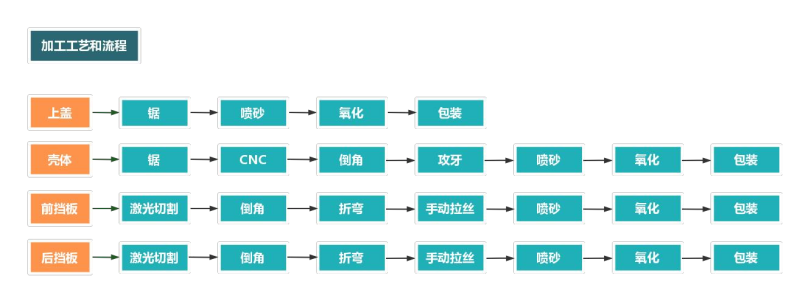

2.铝合金外壳加工流程

四：加工细节

	项目	说明

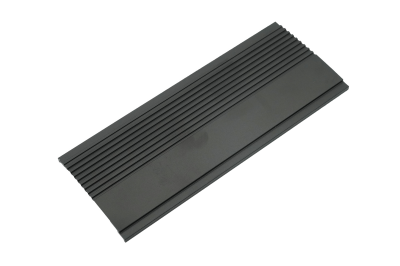

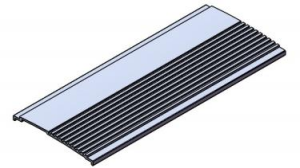

	部件名称	上盖
	部件尺寸	74.6*180*6.83
	材料信息	6063-T5
	表面处理	喷砂墨玉黑
	加工工序	锯—喷砂—氧化—包装

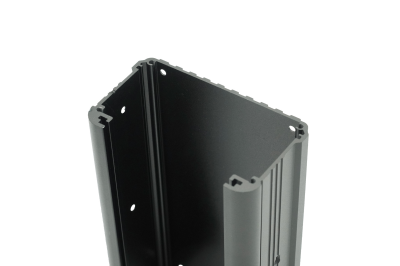

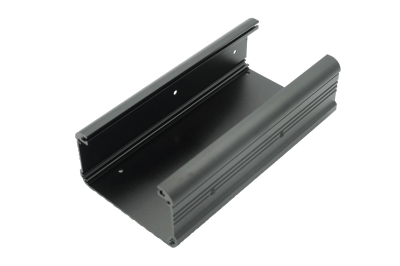

	项目	说明
	部件名称	壳体
	部件尺寸	95.16*54*180
	材料信息	6063-T5
	表面处理	喷砂墨玉黑
	加工工序	锯—CNC—倒角—攻牙—喷砂—氧化—包装

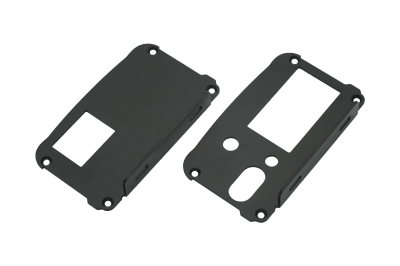

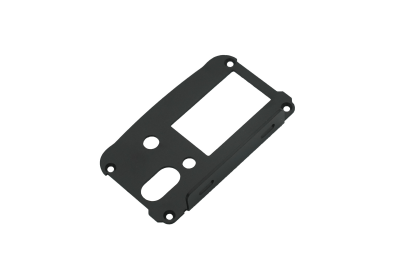

	项目	说明

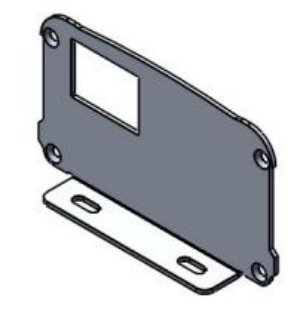

	部件名称	前挡板
	部件尺寸	95*69.2*1.5
	材料信息	5052-H32
	表面处理	喷砂墨玉黑
	加工工序	激光切割—倒角—折弯—手动拉丝—喷砂—氧 化—包装

	项目	说明
	部件名称	后挡板
	部件尺寸	95*69.2*1.5
	材料信息	5052-H32
	表面处理	喷砂墨玉黑
	加工工序	激光切割—倒角—折弯—手动拉丝—喷砂—氧 化—包装

	项目	说明
	部件名称	碳钢镀镍十字沉头螺丝
	部件尺寸	M3X6
	材料信息	碳钢
	表面处理	/
	加工工序	/
