一、项目介绍
1、应用场景：传感器外壳
2、选择型号：H10
3、定制尺寸：88*38*110
4、使用型材：6063、5052铝型材
5、表面处理：阳极氧化-拉丝墨玉黑

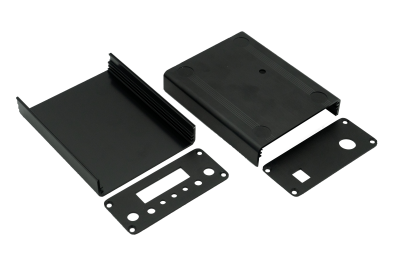

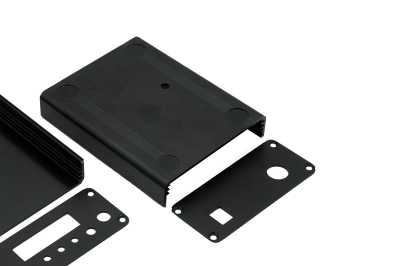

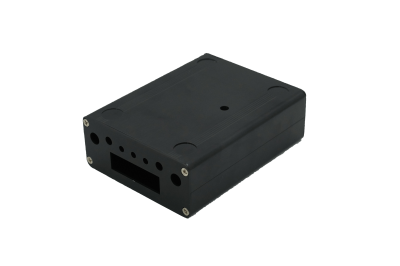

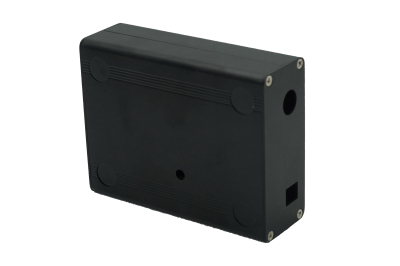

二、细节展示
 |
 |
 |
 |
 |
 |

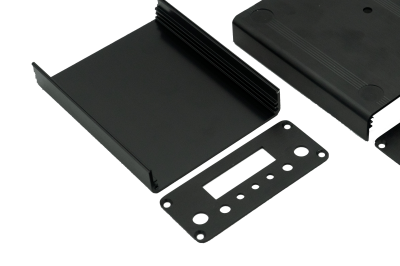

三、案例说明

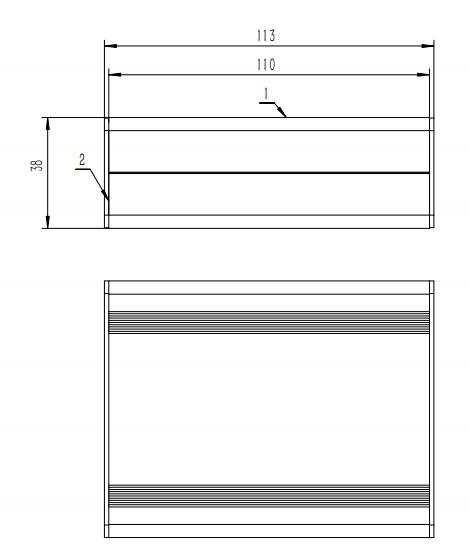

1.铝型材外壳内部尺寸

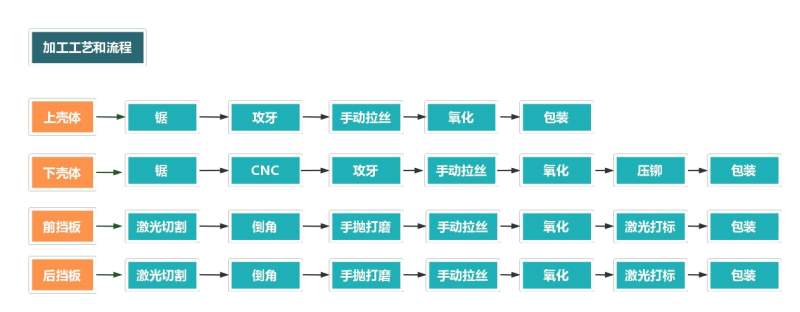

2.铝合金外壳加工流程
四：加工细节
 |
项目
|
说明
|
|

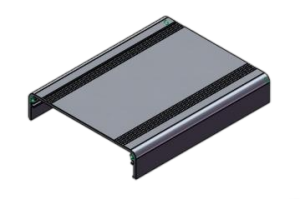

部件名称
|
上壳体
|
|
|
部件尺寸
|
88-20-110
|
|
|
材料信息
|
6063-T5
|
|
|
表面处理
|
拉丝墨玉黑
|
|
|
加工工序
|
锯-攻牙-手动拉丝-氧化-包装
|
 |
项目
|
说明
|
|
部件名称
|
底座
|
|
|
部件尺寸
|
88-19-110
|
|
|
材料信息
|
6063-T5
|
|
|
表面处理
|
拉丝墨玉黑
|
|
|
加工工序
|
锯-CNC-攻牙-手动拉丝-氧化-压铆-包装
|
 |
项目
|
说明
|
|
部件名称
|

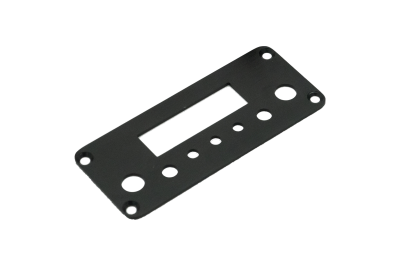

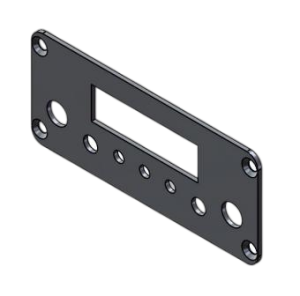

前挡板
|
|
|
部件尺寸
|
88-37.6-1.5
|
|
|
材料信息
|
5052-H32
|
|
|
表面处理
|
拉丝墨玉黑
|
|
|
加工工序
|
激光切割—倒角—手抛打磨—手动拉丝—氧化—
激光打标—包装
|
 |
项目
|
说明
|
|
部件名称
|

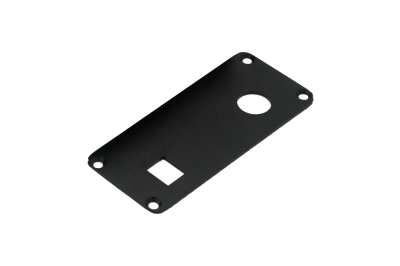

后挡板
|
|
|
部件尺寸
|
88-37.6-1.5
|
|
|
材料信息
|
5052-H32
|
|
|
表面处理
|
拉丝墨玉黑
|
|
|
加工工序
|
激光切割—倒角—手抛打磨—手动拉丝—氧化—
激光打标—包装
|
 |
项目
|
说明
|
|
部件名称
|
碳钢镀镍十字沉头螺丝
|
|
|
部件尺寸
|
M3X6
|
|
|
材料信息
|
碳钢
|
|
|
表面处理
|
/
|
|
|
加工工序
|
/
|
