一、项目介绍

1、应用场景：科学实验仪器连接器

2、选择型号：N203A

3、定制尺寸：197*73.5*40

4、使用型材：6063、5052铝型材

5、表面处理：阳极氧化-喷砂墨玉黑、喷砂赤霞红

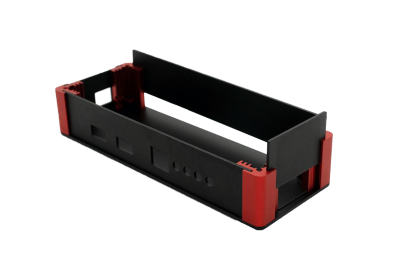

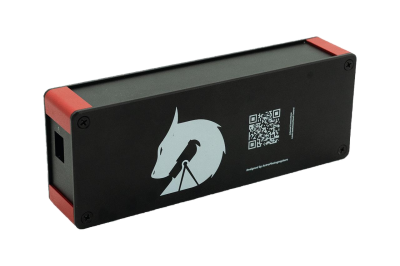

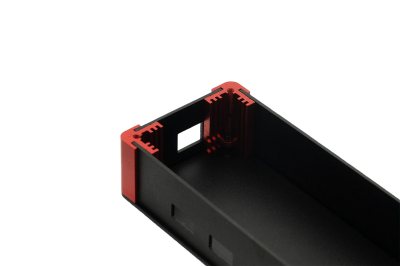

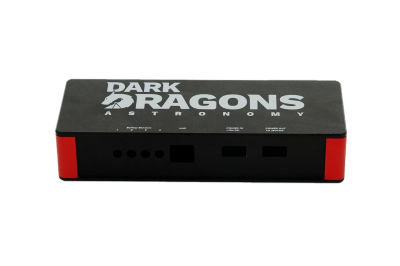

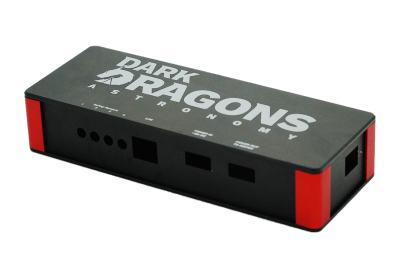

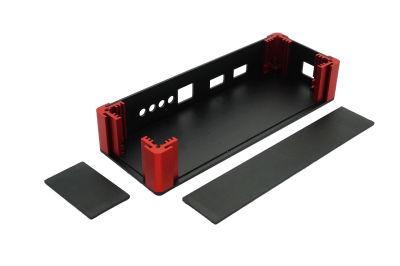

二、细节展示

三、案例说明

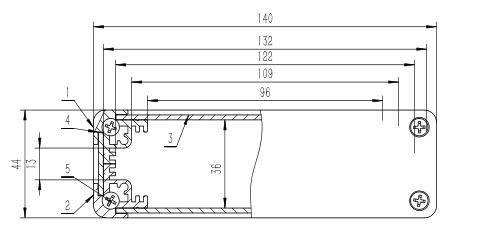

1.铝合金外壳尺寸

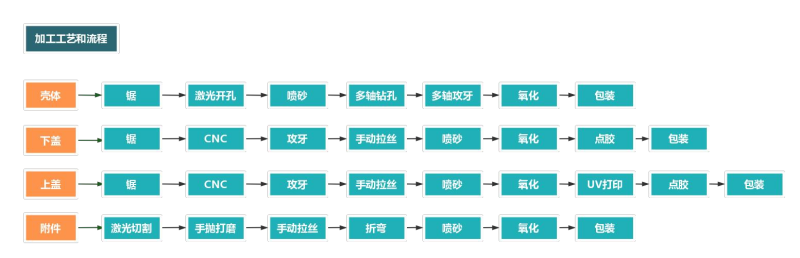

2.铝合金外壳加工流程

四：加工细节

	项目	说明

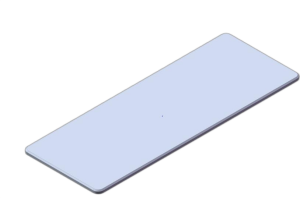

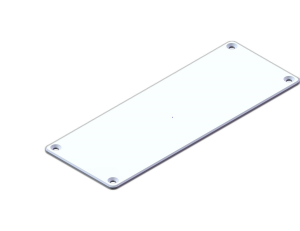

	部件名称	上盖板
	部件尺寸	197-73.5-4
	材料信息	5052-H32
	表面处理	喷砂墨玉黑
	加工工序	CNC—倒角—压铆—手动拉丝—喷砂—氧化— UV打印—包装

	项目	说明
	部件名称	下盖板
	部件尺寸	197-73.5-4
	材料信息	5052-H32
	表面处理	喷砂墨玉黑
	加工工序	CNC—压铆—手动拉丝—喷砂—氧化—UV打 印—包装

	项目	说明

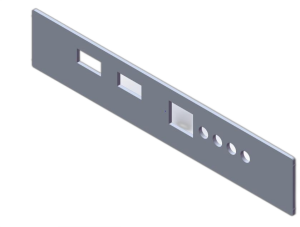

	部件名称	前挡板
	部件尺寸	179-34-2
	材料信息	5052-H32
	表面处理	喷砂墨玉黑
	加工工序	激光切割—手动拉丝—喷砂—氧化—包装

	项目	说明

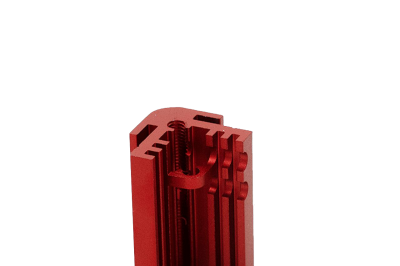

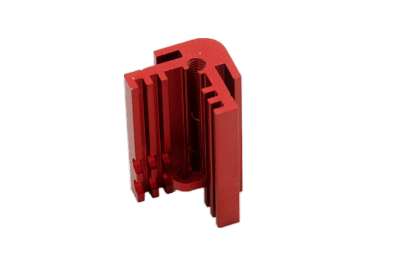

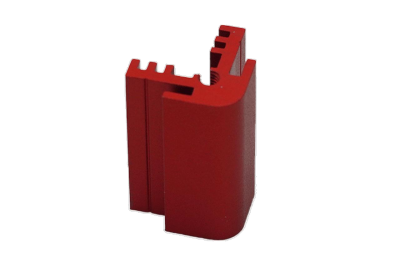

	部件名称	支柱
	部件尺寸	/
	材料信息	6063-T5
	表面处理	喷砂赤霞红
	加工工序	锯—CNC—攻牙—喷砂—氧化—包装

	项目	说明

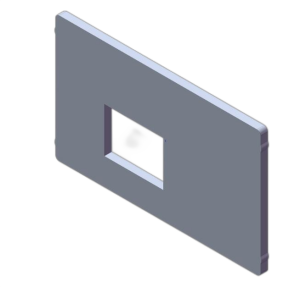

	部件名称	挡板
	部件尺寸	55.5-34-2
	材料信息	5052-H32
	表面处理	喷砂墨玉黑
	加工工序	激光切割—手动拉丝—喷砂—氧化—包装

	项目	说明

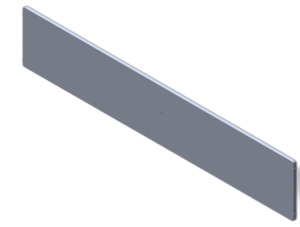

	部件名称	后挡板
	部件尺寸	179-34-2
	材料信息	5052-H32
	表面处理	喷砂墨玉黑
	加工工序	激光切割—手动拉丝—喷砂—氧化—包装

	项目	说明

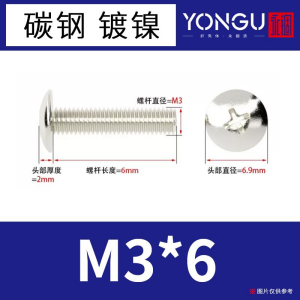

	部件名称	碳钢镀镍十字大扁头螺丝
	部件尺寸	M3*6
	材料信息	碳钢 镀镍
	表面处理	/
	加工工序	/
