2026-10-21
检验科、病房、急诊，一台检测设备每天要被擦很多遍：早晨用含氯消毒剂走一遍，接触样本后再用 75% 酒精局部擦，遇到耐药菌换成过氧化氢。抹布磨上一个月，喷塑的外壳开始发花，边角露底材，丝印掉了一半。等到注册检验和院感评审才反应过来：外壳不是外观件，它是院感消毒的第一道关，也是电磁兼容和散热的第一道关。
医疗检测设备对铝机箱的要求，说到底只有三条：擦得掉、不留死角、经得住电磁与散热两头的夹击。三条都指向同一套工艺组合，但落到便携和台式两种形态上，做法并不一样。
医院里常见的四类消毒剂，对铝的态度完全不同。
· 含氯消毒剂（次氯酸钠，有效氯 500–1000 mg/L）：氧化性最强，会持续消耗铝表面的氧化膜，停留时间一长就出现白斑和点蚀，是四类里最考验膜层的一类。
· 75% 乙醇与异丙醇：挥发快，对阳极氧化膜基本中性，但会溶胀丝印油墨和双面胶，擦得多了标签先起边。
· 季铵盐：对金属温和，问题是残留会在表面结成一层膜，和下一次消毒叠加成糊状污膜，越擦越花。
· 过氧化氢、过氧乙酸：氧化性强于酒精，浓度高时让膜层失光，长期接触对没封孔的氧化膜很不友好。
铝的耐蚀性来自一层几纳米厚的自然氧化膜，这层膜在 pH 4.5–8.5 之间稳定，碰上次氯酸钠很快被消耗干净。所以"铝合金外壳耐消毒"这句话要成立，前提是表面那层膜不是自然膜，而是人工做厚、并且封过孔的阳极氧化膜。喷塑喷漆看起来更接近医疗白，但涂层与基材是附着关系，螺丝孔、折边、边角一旦起皮，消毒液顺着缝隙渗进去，腐蚀从里往外走，外观上根本看不出来。
硫酸阳极氧化是在铝基体上原位长出一层 Al2O3，膜层和基材是一体的，不是刷上去的。常规厚度 10–25 μm（AA10–AA25）；每天高频擦拭的面可以做硬质阳极氧化，膜厚 25–50 μm，显微硬度到 300–500 HV，抹布和消毒剂都磨不动它。
真正决定"擦一遍就干净"的还有两道工序：封孔和表面纹理。
· 封孔：氧化膜是蜂窝状的多孔结构，不封孔等于给污渍准备了无数个小坑。热水封孔或冷封孔把孔隙堵住，消毒液进不去，试剂残留也挂不住。
· 纹理：细喷砂得到均匀哑光，反光柔和、摩擦手感一致；拉丝带方向性纹路，纹路本身就是细沟，血渍与试剂容易卡在里面。医疗面板更常用细喷砂，视觉上也更"干净"。
有两个副作用要提前知道。阳极氧化之后螺纹会变紧，通止规复检必须跟着做；氧化膜本身绝缘，需要做屏蔽搭接的面要改成导电氧化或局部遮蔽，否则整机的屏蔽效能从搭接处就开始漏。
院感检查看的不是外观亮不亮，是抹布能不能一次擦到底。医疗便携机箱这类设备最容易翻车的地方有四处：
· 面板与壳体的合缝做成十字交叉，抹布在交叉点绕不过去，反复几次就变成污垢堆积点；
· 螺丝头凸在擦拭面上，周围一圈永远擦不净；
· 装饰性深槽与内凹倒角，越深越藏，越藏越难擦；
· 上下盖之间压一圈密封条，看着严谨，实际形成两道缝，缝里的污渍谁都擦不出来。
医疗设备的思路和户外防水设备正好相反：没有浸水要求时，缝越少越好，能做成一条直缝就不要做成两条。圆角取 R3 以上，内凹处用大圆弧过渡，螺丝尽量从底面锁或者做沉头，表面粗糙度控制在 Ra 0.8–1.6 μm，抹布有摩擦但不勾纤维。

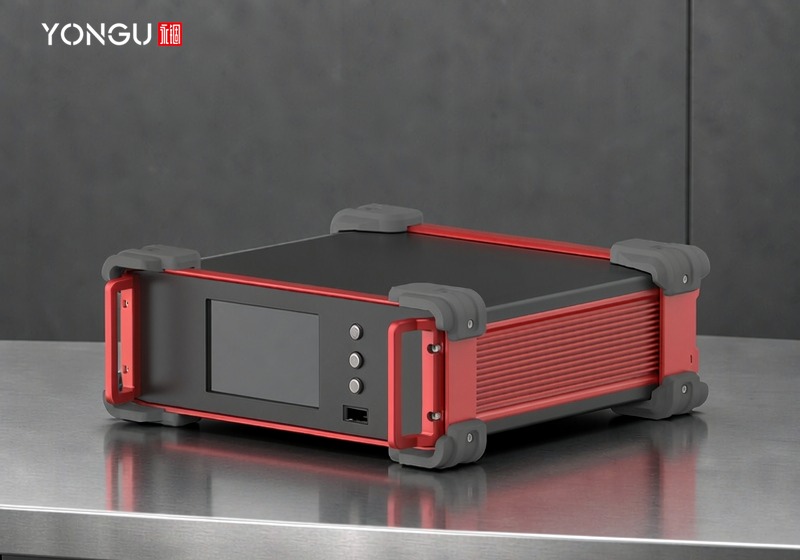

GA 系列便携机箱的结构刚好对上这几条：分体式上下盖加前后面板，四角用 TPE 软胶包角整个包住——包角是一整块软胶，不是缝，转运时防磕碰，擦拭时不留沟槽。以 2U 高度为基准的 GA02D 医疗便携机箱截面 212×114.6mm，深度分 230/270/320mm 三档，D 款带把手便于床旁搬运，B 款无把手做台式，面板可开孔可丝印，侧板自带 PCB 卡槽。
医疗设备的电磁兼容是两头的要求：自己不能干扰别人，更要能在除颤仪、电刀、射频设备旁边扛住干扰。IEC 60601-1-2 的抗扰度按 10 V/m 级别考核，机箱屏蔽效能一般工业场景 45 dB 就够用，医疗影像与监护类常按 60 dB 以上提要求。
铝壳体本身是良导体，做屏蔽不难，难在开孔。
· 屏窗是最大的泄漏面：玻璃上要做导电镀层或夹金属网，四周用导电衬垫压到机壳上，压不实等于没做；
· 接口开孔按孔径小于最高关注频率波长的 1/20 控制，能开一排小孔就不要开一个大方孔；
· 面板与壳体的搭接面做导电氧化，把搭接电阻压到 10 mΩ 以内，比再加一层屏蔽罩有效得多。
这也是医疗设备的面板开孔总显得克制的原因：多开一个孔，屏蔽和清洁两条要求同时退一步。
病房对噪声的要求比机房严得多，夜间背景噪声常控制在 40 dB(A) 以下，风扇是最直接的噪声源。更要紧的是气流——风扇把带菌空气往机箱里送，滤网三个月不换就是新的污染源。所以医疗检测设备大多走无风扇路线。
无风扇能不能压住温升，取决于三条热流路径，而不是壳体看着大不大。
· 器件到壳体：功率器件贴底板或侧板，中间用导热硅胶垫填隙。1.5–3 W/(m·K) 的导热垫，比留一道 0.1mm 的空气缝好一个数量级。
· 壳体内扩散：6063 铝型材导热系数约 200 W/(m·K)，热量很快铺满整个壳体，不会局部烫手。
· 壳体到环境：自然对流加辐射散热，散热面积越大、表面越粗（阳极氧化比抛光辐射更强），温升越低。侧板带散热齿的型号，等于把有效面积翻了一倍。

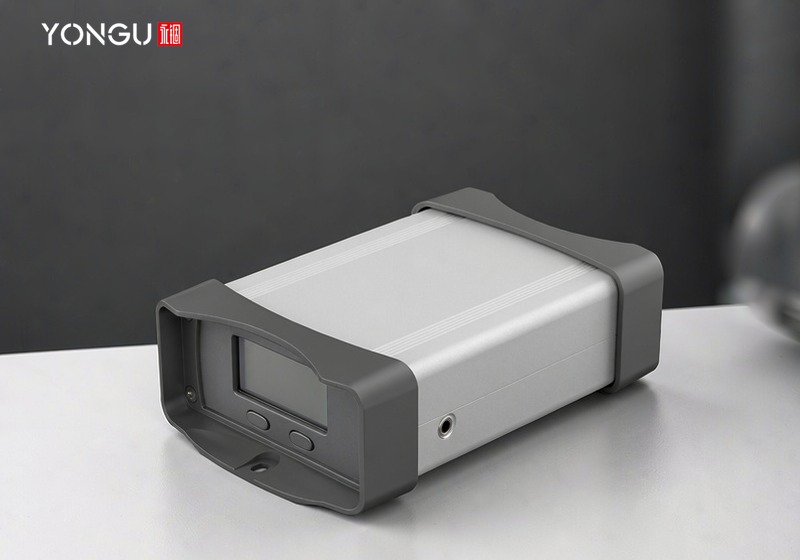

落到小体积带屏设备上，屏幕内嵌会挖掉面板一大块散热面积，这时候靠的是端盖和侧板。YG-K06 带屏防护外壳截面 98×38mm、长度 110–150mm，屏幕做内嵌并低于壳体边缘、四角倒角护住跌落冲击，面板上损失的那块面积由整壳导热补回来。
同一个系列里，便携款和台式款的设计取舍完全不同。
· 便携：单手提、床旁、急诊、上门采样，重点是把手位置、重心和磕碰。D 款带把手，2U 高度 114.6mm 的机身在手里能握住，四角软胶包角承担转运时的撞击。
· 台式：检验科工作台、流水线旁，重点是堆叠、背部走线与深度。B 款无把手，机身顶部可以叠放或者塞进层架，深度取 230mm 更省台面。

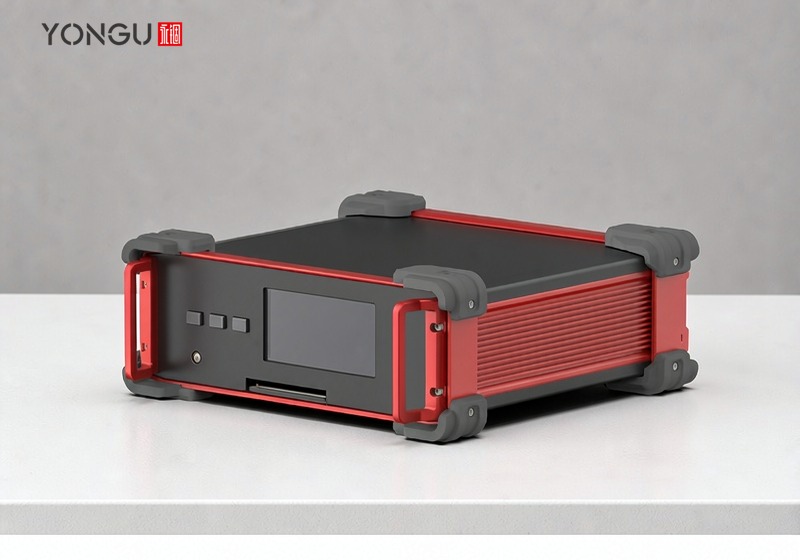

· 中间地带是多模块设备：宽度从 212mm 走到 278mm 的 GA06D 大屏检测仪铝机箱，深度仍有 230/270/320 三档，装两块板卡加一块电源刚好。
选档的顺序建议这么走：先按内部板卡与电源定宽度，再按面板要开的屏窗和按键定高度（1.5U/2U/3U/4U），最后按走线与台面定深度。反过来先定外观再往里塞板卡，最后往往要靠转接支架救场，内部多一层金属，屏蔽和散热都跟着打折。
外壳送到医疗产线，拆包就要能直接装。CNC 开孔留下的铝屑、攻丝残留的切削油、氧化挂具留下的触点印，任何一样带进洁净间都是麻烦。
常规做法是：开孔后去毛刺、倒钝锐边，超声波清洗去油去屑，氧化后逐件吹扫内腔，最后按洁净件包装。内壁不做无谓的加强筋，避免形成积屑凹槽；丝印与镭雕排在氧化之后，位置避开高频擦拭区。这些工序不会写在图纸上，但会写进供应商的作业指导书，也是体系审核时最常被抽到的部分。
打样到批量的节奏同样影响项目排期：一件起订，24 小时出样，108 小时小批量；开孔、丝印、长度、颜色都不需要开模，改图即改件。
材料与表面处理这一层可以支撑反复擦拭：阳极氧化或硬质氧化膜、封孔到位、细喷砂纹理、丝印避开擦拭区。整机的消毒验证要按设备厂自己的院感规程和消毒剂种类做，永锢提供膜厚、封孔与清洗记录，配合样件做擦拭试验。
K、C、P 系列可测 100 kHz–18 GHz。一般工业场景 45 dB 够用，医疗影像与监护类常需 60 dB 以上。上限不在壳体本身，而在屏窗、接口开孔与面板搭接这三处，方案阶段就得定下来。
一件起订，24 小时打样，108 小时小批量交付。开孔、丝印、长度、颜色随图定制，不需要开模费用。
医疗检测设备的壳体方案，落到纸面只有三个变量：设备形态（便携 / 台式 / 带屏手持）、消毒频次与消毒剂种类、屏蔽与散热指标。这三个变量定了，系列和尺寸档基本也就定了——便携走 GA 的 D 款，台面走 B 款，带屏小设备走 K 系列防护框。
手上有图纸，或者只有一台样机，都可以。把板卡尺寸、屏窗位置、接口清单发过来，我们按形态、消毒频次和屏蔽要求出壳体方案，附洁净装配流程与打样排期。
