上个月有个做产线视觉检测的客户找到我们，说他的工控机又宕机了——拆开一看，风扇被车间里的金属粉尘糊死，主板过热保护直接停机，整条线停了两个多小时。这种事故在粉尘、油污多的车间太常见了。也正因为这样，这两年找永锢做无风扇工控机箱的客户明显多了起来。但有个事得说清楚：去掉风扇只是第一步，机箱选不对，热量闷在里面，照样烧主板。这篇文章就把无风扇工控机箱的选型逻辑讲透。
很多人没意识到，一台工控机里寿命最短的部件不是主板、不是电源，是风扇。它是运动部件，轴承有磨损寿命，还天天把外面的粉尘、油雾往里吸。我们看过不少返修的机器，风扇叶片上那层油泥，看着都揪心。
风扇带来的麻烦还不止坏得快：
所以无风扇方案的核心思路是：全封闭、被动散热。机器里没有气流交换，粉尘进不去，也没有运动部件可坏——前提是，壳体得接得住散热这个活。
被动散热说白了就一句话：让壳体当散热器。这也是为什么无风扇工控机箱基本都用铝合金——铝的导热系数大约 160~200W/(m·K)，是钢板的三倍以上，热量从主板导到壳体、再散到空气里，整条链路都靠它。
选型时我一般让客户先算三个数：
还有个经常被忽略的点：无风扇机箱是全封闭结构，安装环境本身的温度上限要确认好。壳体散热再强，环境 55℃ 还密闭暴晒，谁也救不了。
按安装形态分，无风扇工控机箱主要就三类用法，对应我们三个系列：
| 推荐系列 | 结构特点 | 尺寸范围 | 适合场景 | 推荐理由 |
|---|---|---|---|---|
| C 系列 19英寸机架机箱 | 标准482.6mm宽，前板3~5mm，侧板可选带齿/条纹/平板 | 1U~2U × 深200~300mm | 机柜内工控机、边缘计算网关、交换机 | 带齿侧板散热面积大，机柜内叠放不占额外空间 |
| B 系列条纹侧板仪器机箱 | 条纹侧板+包角+铝合金拉手 | 宽248~438 × 深226~376mm | 桌面式工控设备、检测仪器 | 侧板条纹兼具散热与强度，可提携移动 |
| D 系列带机脚仪器机箱 | 前后机脚+活动机脚，可支起角度 | 宽269~482 × 2U~4U × 深300~400mm | 独立放置的工控主机、实验室设备 | 机脚抬高底部进风空间，桌面放置稳 |

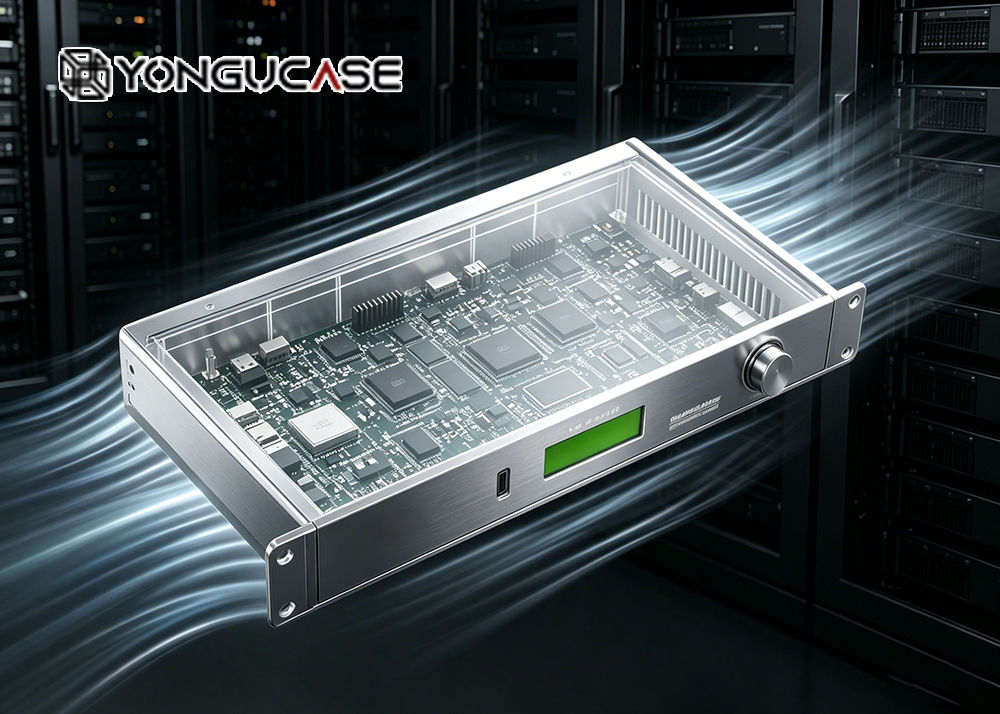

机柜里用的首选 C 系列。它的侧板有带齿款可选，无风扇机器在机柜里一叠好几台，靠的就是侧板那层齿把热量导出去。1U、2U 标准高度直接上架，深度 200~300mm 够装大部分嵌入式主板，开孔、丝印都能按图纸做。

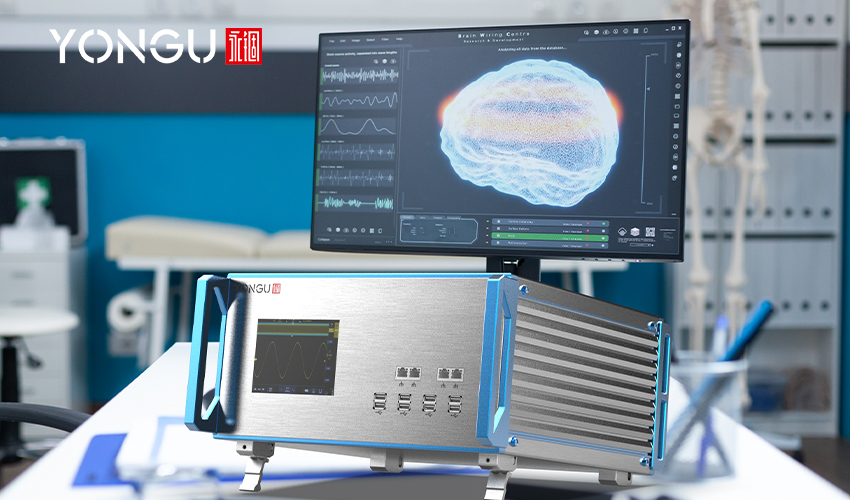

桌面独立放置的场景，D 系列的活动机脚是个实用的设计——支起来之后底部留出进风空间，热空气从侧板和顶盖走，被动散热效率比平放明显好一截。2U~4U 的高度余量装工控主板加扩展卡也宽裕。B 系列则介于两者之间，带拉手，适合需要偶尔搬动的检测设备。
无风扇机器的开孔比有风扇的讲究——没有风扇孔，剩下的开孔每一个都要对准主板接口。我们这边按来图加工：前面板、后面板开孔攻丝，网口、串口、航空插头、指示灯孔位按图一次到位，丝印 logo 和接口标识一起做掉。
长度和深度也能改。标准深度装不下你的主板，加长就是，不用迁就现成规格。表面处理有拉丝黑、铁灰、银白几种，阳极氧化做下来，耐腐蚀和质感都在线。一件起订，24 小时出样，方案快的话 30 分钟能出二次设计图。
无风扇结构最大能压多大功耗？ 看壳体大小和侧板结构。我们的经验是 15~35W 最稳妥，超过 40W 建议把主板功耗、安装环境温度一并发来，让工程师算一下再定。
带齿侧板和平板侧板差别大吗？ 大。同样尺寸，带齿款散热面积多 30% 以上，无风扇机器建议直接上带齿款，别为了外观选平板。
铝合金机箱比钢板贵多少？值不值？ 同规格贵一些，但无风扇方案里钢板基本没法用——导热差三倍，热量导不出来。这笔钱是花在散热上的，不是花在颜值上。
开孔要另外收费吗？ 按图纸开孔、攻丝都含在定制加工里，报价时一并算清，没有隐藏项。
打样要多久？ 24 小时出样，小批量 108 小时内交付。
需要出开孔方案的，把主板尺寸、接口清单和整机功耗发给工程师，免费出方案和报价。图纸越全，方案越准。
