一、项目介绍

1、应用场景：监测、检测及观测设备

2、选择型号：H24

3、定制尺寸：127*75*170

4、使用型材：6063、5052铝型材

5、表面处理：阳极氧化-喷砂墨玉黑

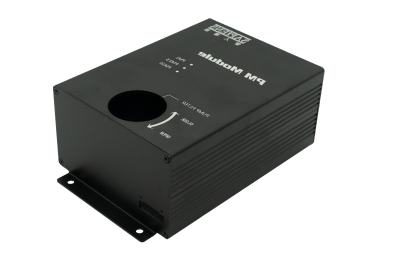

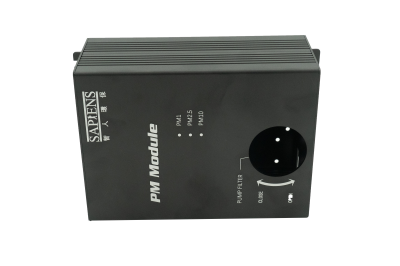

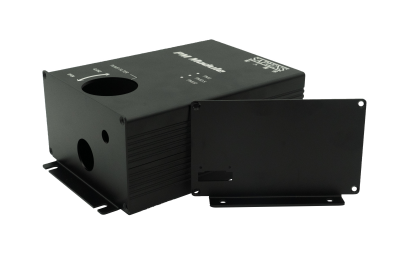

二、细节展示

三、案例说明

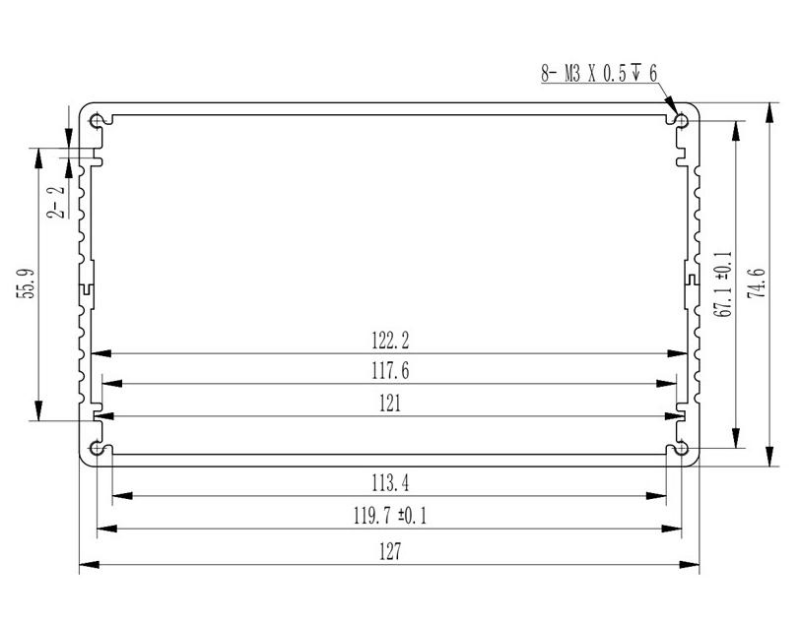

1.铝合金外壳尺寸

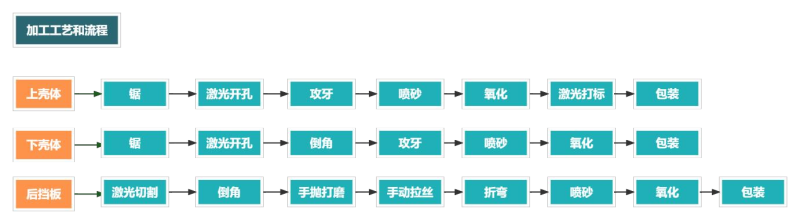

2.铝合金外壳加工流程

四：加工细节

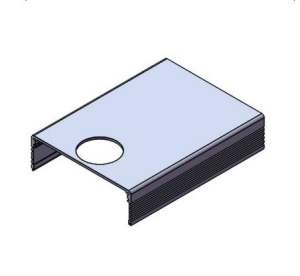

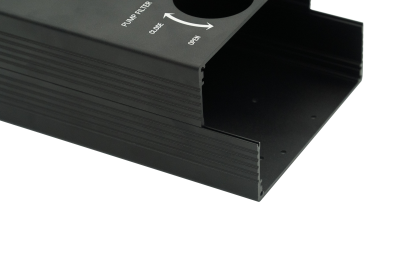

	项目	说明

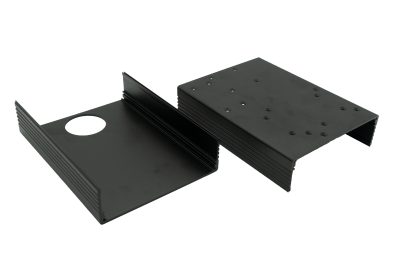

	部件名称	上壳体
	部件尺寸	127-75-170
	材料信息	6063-T5
	表面处理	喷砂墨玉黑
	加工工序	锯—激光开孔—攻牙—喷砂—氧化—激光打标— 包装

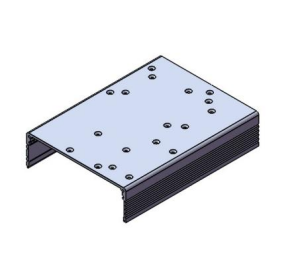

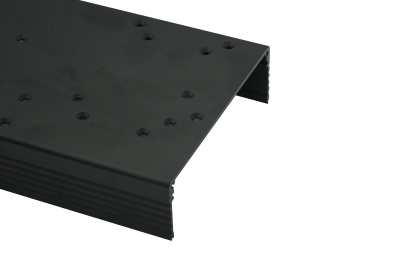

	项目	说明
	部件名称	下壳体
	部件尺寸	127-75-170
	材料信息	6063-T5
	表面处理	喷砂墨玉黑
	加工工序	锯—激光开孔—倒角—攻牙—喷砂—氧化—包装

	项目	说明
	部件名称	前挡板
	部件尺寸	127-75
	材料信息	5052-H32
	表面处理	喷砂墨玉黑
	加工工序	激光切割—倒角—手抛打磨—手动拉丝—折弯— 喷砂—氧化—包装

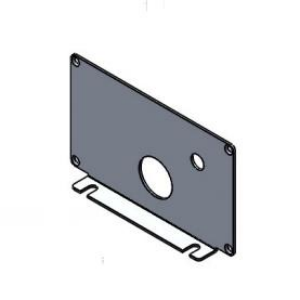

	项目	说明

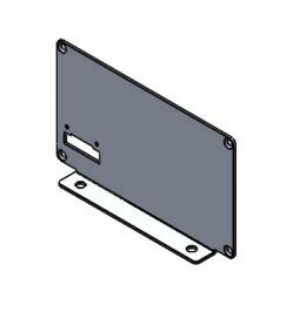

	部件名称	后挡板
	部件尺寸	127-75
	材料信息	5052-H32
	表面处理	喷砂墨玉黑
	加工工序	激光切割—倒角—攻牙—手抛打磨—手动拉丝— 折弯—喷砂—氧化—包装

	项目	说明

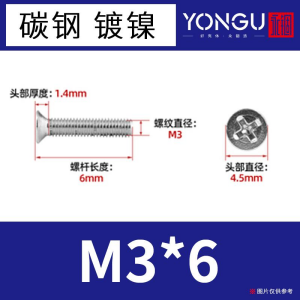

	部件名称	碳钢镀镍十字沉头螺丝
	部件尺寸	M3X6
	材料信息	碳钢
	表面处理	/
	加工工序	/
