机架式铝合金机箱怎么定制？2U 面板喷砂氧化与 CNC 精铣

机架式铝合金机箱的定制，真正卡住进度的往往不是价格，而是两件事：尺寸能不能真的上机柜，面板加工精度撑不撑得住装配。前者是机架宽度和 U 高的事，后者是 CNC 的事。这篇拿一台刚落地的 2U 机箱做例子，把机架式铝合金机箱从选型到交付的过程拆开讲，中间两道工艺——喷砂氧化、面板 CNC 精铣——单独拿出来说清楚。

一、先分清两种"机架式"：标准 19 寸和非标上架

"机架式"这三个字，在询价里至少指两种完全不同的东西。先分清，后面尺寸才不会反复改。

• • 标准 19 寸机架式：宽度必须做到 482.6mm，两侧带安装法兰，靠法兰孔直接锁在机柜立柱上。1U/1.5U/2U/3U/4U 是面板高度档位，机柜里按 U 累加排布。测试主机、通信设备、音视频前端大多是这一类；
• • 非标上架式：设备本身宽度不足 482.6mm，靠机架托盘、角轨转接件、或者两台并列的方式进柜。仪器主机、台式设备集中进柜、小批量机柜集成常用这种，好处是箱体尺寸跟着设备走，不用为了迁就机柜把内部空间做大。

两条路的差别很实在：标准 19 寸的法兰孔位和机柜立柱孔距是绑定的，宽度差 1mm 就装不进去；非标上架自由度大，但上架方式要提前定，托盘承重和深度得一起算。

二、尺寸这关：宽度、U 高、深度三个数

尺寸别只报"大概这么大"，拆成三个数来定，返工概率小一半。

• • 宽度：标准 19 寸锁死 482.6mm；非标按设备实际板卡宽度加装配余量定。这一步先量机柜内净宽和立柱孔距，再回来定箱体宽度，顺序反了必然返工；
• • U 高：1U 约 44.45mm，常见 1U 到 4U。面板高度定下来，内部板卡的竖向安装空间也就定了。要注意 U 高指的是面板高度，不是箱体总高——带脚垫、带把手、带包角的款式，总高会比面板高多出一截；
• • 深度：这是最容易被低估的一个数。深度要装下主板/板卡，还要给尾部接插件和线束弯折留空间。线缆弯折半径留不够，后盖板就会顶着插头装不上。

三个数确认完，再看结构形态——比如要不要分体式、侧板要不要散热孔、要不要把手——这时候才谈得上工艺。

三、喷砂氧化这道关，管的是质感和一致性

铝合金机箱的表面处理，最常见的组合是"喷砂 + 阳极氧化"。这两步是前后工序，不是二选一。

• • 喷砂在前：用高压喷射砂粒打在铝件表面，形成均匀的哑光面。它的实际作用是三重的——盖掉铝型材挤出和机加工留下的纹路、把整批件的反光统一成一致、给后面的氧化膜提供一个更容易附着的基底；
• • 氧化在后：电化学方式在铝表面生成一层氧化保护膜，耐腐蚀、耐磨，同时可以按需求着色。常见色系有皓月银、碧玉蓝、夜阑灰、墨玉黑、翠蓝等；
• • 哑光的实际好处：实验室和机房灯光直射多，光面壳体容易反光晃眼，哑光面在强光下看着更沉稳，指纹和细微划痕也不那么显眼。

批量订单最容易在这里翻车的是色差。同一批件要同一槽氧化，补件单独做很容易和首批对不上颜色。所以首单建议多留一两套备件，别等坏了再补。

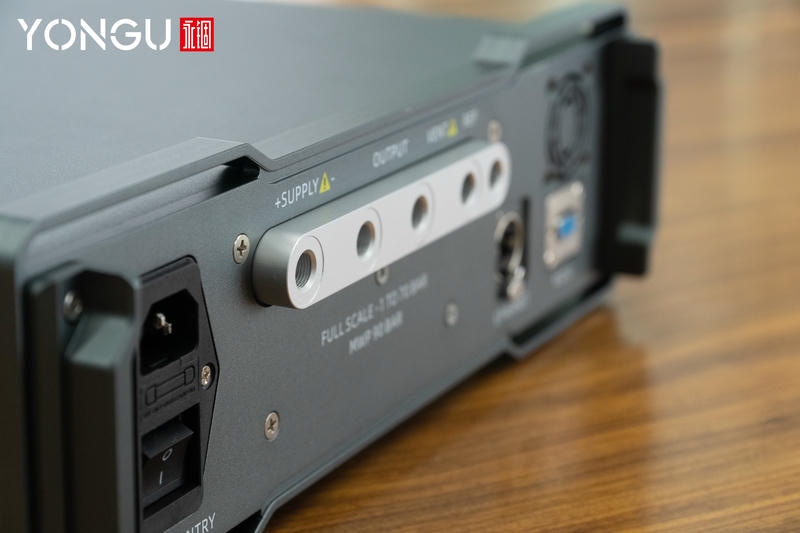

喷砂的成色怎么验？看这张侧面——同一角度望过去，整块侧面没有明暗块，哑光均匀。拱桥外盖与机身的分界线利落，侧板散热孔按阵列排布，孔形一致，边缘不刮手。这就是"同一批件同一槽氧化"想要的结果。

四、面板为什么必须 CNC 精铣，冲压不行吗

面板加工方式，直接决定装配顺不顺。

• • 冲压：适合超大批量、孔型单一固定的场景。优点是单件快，缺点是开模成本高，而且孔位一改就得换模——定制设备改版是常态，这条路走不通；
• • CNC 精铣：孔位按图纸坐标走刀，开孔、沉台、攻牙、台阶、倒角一次装夹完成，公差稳定在 ±0.05mm 量级。改版只改程序，不用动模具，打样和小批量都划算；
• • 装配上的意义：面板孔位差零点几毫米，接插件装上去就是歪的，面板螺钉跟着别劲，严重的会让整块面板贴不平。精铣的价值不在"孔打得好看"，在装配一次成型。

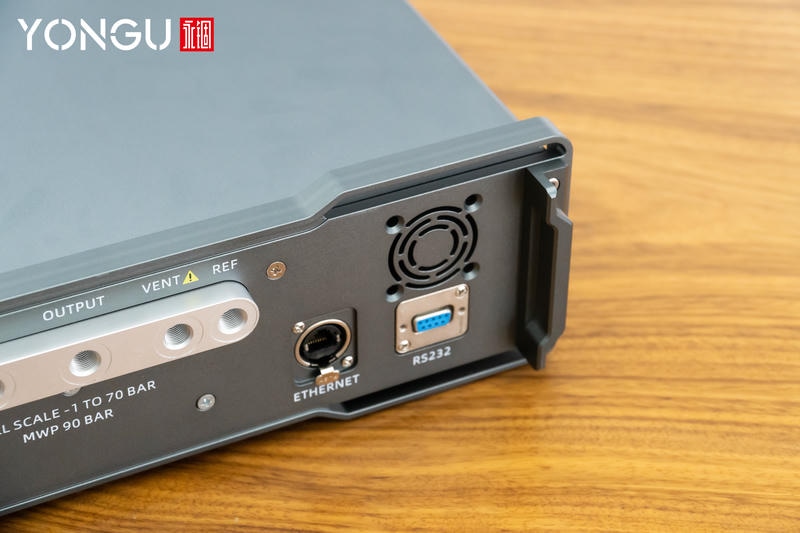

精铣的活好不好，看这张特写就够：孔口边缘做了倒角，沉台深度一致，螺纹孔攻牙干净。批量件最容易出问题的就是这个位置——孔位差一点点，接插件装上就歪，面板螺钉也会跟着别劲。

五、一台 2U 机架式铝合金机箱的定制全过程

客户的诉求很明确：要一套能上机柜的铝合金机箱，2U 面板高度，前面板要出多个接口开孔，外观要统一的哑光质感，批量不大但要一次做对。最终落地的方案用的是 F05 2U 拱桥挡板铝合金机箱：面板高度 2U，箱体宽 320mm、深 320mm，拱桥形顶部外盖的分体式结构。

选它的理由有三条：拱桥外盖的顶面刚度好，2U 高度下按压不变形；分体式结构让后挡板能单独拆下来开孔和装配，后期接口改版不用动整机；320mm 的宽度属于非标上架范畴，配托盘或转接件进柜，箱体尺寸完全跟着内部板卡走，不用为了凑机柜宽度把设备撑大。

工艺路线是这么走的：型材下料 → CNC 面板精铣（开孔、沉台、攻牙一次装夹）→ 去毛刺 → 喷砂 → 阳极氧化 → 丝印标识 → 装配检验。两道关键工序就是前面说的喷砂氧化和面板精铣，喷砂和氧化按同一批次走，避免箱体和面板出现色差。

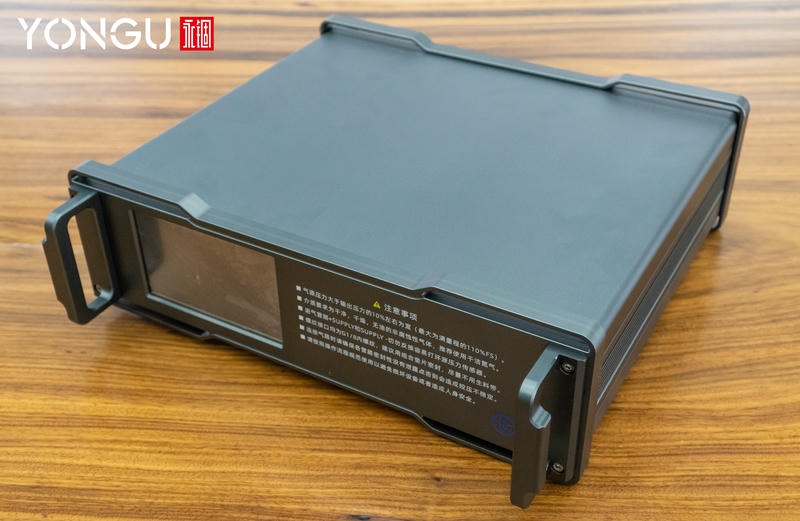

正面看，拱桥形顶部外盖的弧线从两端向中间抬起，面板喷砂氧化后是均匀哑光，不反光；面板上的接口开孔按图纸一字排布，孔边缘干净、无毛刺，孔间距一致——这正是 CNC 精铣和冲压最容易被拉开差距的地方。

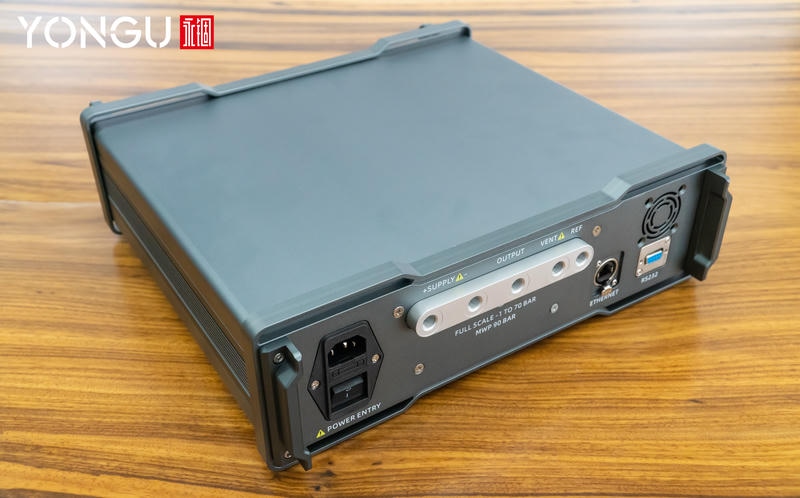

转到后视，接口与开孔集中在中部，尾部给走线留了空间。分体式结构的好处在这一面体现得最清楚：后挡板单独开孔、单独装配，后期要加接口不用拆整机。这台从下料到装配检验一路走完，没返工。

六、按宽度和 U 高挑系列：一张对照表

回到选型，把需求翻译成"宽度 + U 高 + 结构"这三个条件，系列就基本定了。

需求场景	宽度 / U 高	推荐系列	关键说明
标准 19 寸机柜、法兰直装	482.6mm / 1U~4U	C 系列 19 寸铝合金机箱	标准机柜推入，前板 3~5mm 可攻丝，深度 200~300mm 可定制
非标上架、2U 面板高度、台式兼上架	320mm / 2U	F05（F101/05）	拱桥外盖分体式，后挡板可单独开孔，深度可定制
1.5U~4U、软胶包角、桌面与便携兼顾	212~358mm / 1.5U~4U	GA 系列	6063 通用散热侧板，B 款无把手、D 款带把手
强 EMC 屏蔽要求	按设备定	K 系列	导电氧化 + 导电衬垫 + 接地设计

需要 19 寸标准直装的，可以看这份 19 寸标准机箱定制案例（电荷放大器），482×1U×250 的尺寸，走的就是标准机柜法兰安装的路子。宽度卡不到 482.6、或者设备本身就是台式仪器要进柜的，走非标上架，选 F05 这类拱桥外盖款更贴合。

七、从图纸到打样：来图定制怎么走

流程不复杂，但每一步给全信息，能省掉很多来回。

• • 提供资料：外形尺寸、接口清单、开孔图（CAD 图纸或手绘标注都行）、数量、表面处理要求（喷砂/拉丝 + 颜色）；
• • 二次设计：没有 3D 图也没关系，给尺寸和接口清单，工程师出结构方案，分体式还是一体式、侧板要不要散热孔、上架方式怎么配，一并给到；
• • 打样确认：套现有截面改长度加开孔的，打样周期短；全新开模的全定制按工序排产。打样件建议用来验证装配和颜色；
• • 批量：一件起订，没有起定量。批量前把喷砂粒度和氧化颜色按色板确认死，首单多留备件。

八、采购常问

机架式机箱宽度必须做到 482.6mm 吗？ 标准机柜法兰直装必须。设备宽度不够的走非标上架，用托盘或角轨转接件进柜，箱体尺寸可以跟着设备走。

喷砂氧化和拉丝氧化怎么选？ 喷砂是均匀哑光，能盖掉型材纹和加工纹，整批件一致性好，中高端外观需求常用；拉丝是有方向的发丝纹，金属感更强，多用在高端仪表面板。两者都要配合阳极氧化成膜。

面板开孔精度能做到多少？ CNC 精铣公差在 ±0.05mm 量级，具体看孔型、板厚和材料。定制和改版场景建议直接走 CNC，避开冲压换模的成本。

只做一台能做吗？ 能。一件起订，无起定量，支持先打样确认再批量。

后期接口改版还来得及吗？ 分体式结构的后挡板可以单独开孔更换，改版只改 CNC 程序，不用重开模具。这也是定制设备建议优先选分体式的原因。

---

把设备的外形尺寸、接口清单和上架方式发过来，工程师先帮你把"标准 19 寸还是非标上架"这条定下来，再给一套含喷砂氧化与面板精铣方案的机箱结构和报价——来图来样都能做，先出方案再决定。
