检测仪器机箱怎么选？19英寸机架、台式、便携一次讲清

实验室里的示波器、产线上的在线检测仪、通信基站的射频测试模块，本质上都是"检测仪器"。这类设备的机箱和普通电源盒、控制盒不一样：前面要排 BNC、香蕉插座、显示屏，内部要屏蔽罩和接地柱，散热还得跟得上。检测仪器机箱选不好，轻则面板开孔歪、屏蔽失效，重则整机温漂超标。本文按三种常见形态，把选型逻辑讲清楚。

一、按安装形态选择

安装形态	典型设备	推荐系列	核心优势
19英寸机架式	机柜内测试系统、电荷放大器、数据采集主机	C 系列 19寸机架式机箱	标准 482.6mm 宽度，1U/1.5U/2U 可选，直接上架
台式精密仪器	实验室检测仪、光学测量设备、医疗检测仪器	F 系列 拱桥外盖仪器机箱	外观精致，顶部拱桥外盖，底部硅胶脚垫防滑
小型检测模块	通信检测模块、传感器信号调理盒、便携测试单元	J 系列 一体式铝型材外壳	体积小巧，一体成型，六面可开孔

其实选型就两步：先看装在哪儿，再看里面装什么。顺序别反。

二、检测仪器对机箱的三个硬指标

1. 屏蔽与接地

微弱信号检测（mV 级传感器、电荷放大器）最怕干扰。铝合金机箱本身是良导体，只要上下盖、侧板、面板之间导电接触良好，就能形成连续屏蔽腔。选机箱时要看接缝处有没有导电氧化或导电衬垫，面板开孔周围有没有预留接地柱。

2. 散热风道

检测仪器内部通常有模拟前端、ADC、处理器和电源，发热集中在前端和电源部分。机架式机箱要确认侧板或后板有没有散热孔/风扇位；台式机箱要看侧板隐藏散热孔是否足够。一个经验值：箱内温升控制在 15℃ 以内，模拟电路漂移会小很多。

3. 面板刚度与开孔精度

检测仪器面板要装 BNC、SMA、DB9、显示屏、旋钮，开孔多且密。面板太薄（<2mm）会晃，太厚（>6mm）加工难。一般 3~5mm 铝合金面板比较合适，开孔公差控制在 ±0.1mm，连接器装上去才整齐。

三、选型逻辑：一步步挑

1. 先量内部尺寸：PCB 板、电源、屏蔽罩、接线端子排布好后，长宽高各留 10~15mm 余量。机架式还要确认深度是否小于机柜立柱间距。
2. 再定高度规格：机架式按 1U/1.5U/2U 选，别为了省空间硬塞——内部间隙不足，散热和 EMI 都会出问题。
3. 面板布局分开：前面板放人机器件（显示屏、旋钮、指示灯、BNC），后面板放电源、风扇、信号输出。检测仪器前面板通常最密，提前画好开孔图再下单。
4. 侧板看散热：发热大的选带齿侧板或条纹侧板，增加散热面积；发热小的选平板侧板，外观更简洁。

四、推荐产品

C 系列：机架式检测系统的标准选择

推荐型号	结构特点	尺寸范围	适合场景	推荐理由
C01 / C02 / C06 / C11	19英寸标准机架机箱，前后面板+上下盖板+侧板分体	1U/1.5U/2U × 深200~300mm	机柜内测试主机、电荷放大器、数据采集系统	标准上架宽度，前板 3~5mm，侧板可选平面/带齿/条纹

C 系列是检测仪器机箱里最"规矩"的一类：482.6mm 标准宽，前面板带安装法兰，推入机柜即可。某电荷放大器项目选用了 C11C（1U 规格），二次设计后面板开孔与内部屏蔽一次到位，批量交付稳定。

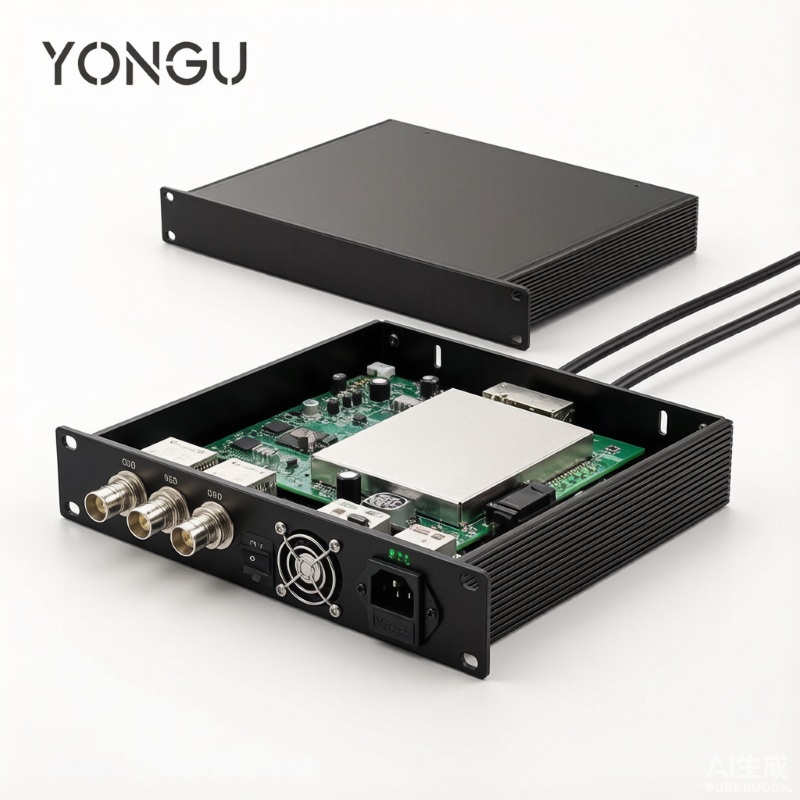

C系列19英寸机架机箱用作测试测量仪器-内部结构剖析图

F 系列：台式精密检测仪器的颜值与实用兼顾

推荐型号	结构特点	尺寸范围	适合场景	推荐理由
F02 / F03 / F04 / F06	拱桥形顶部外盖，银白+蓝色配色，分体式结构	宽275~365 × 高110H~3U × 深220~380mm	实验室检测仪、光学测量设备、医疗仪器	顶部拱桥外盖辨识度高，底部硅胶脚垫防滑，前面板可开孔

F 系列属于仪器机箱里的"桌面款"，拱桥外盖不只是好看，还能在搬运时提供一定保护。前面板 6mm 厚度，适合装显示屏和旋钮；侧板有隐藏散热孔，兼顾散热和外观。

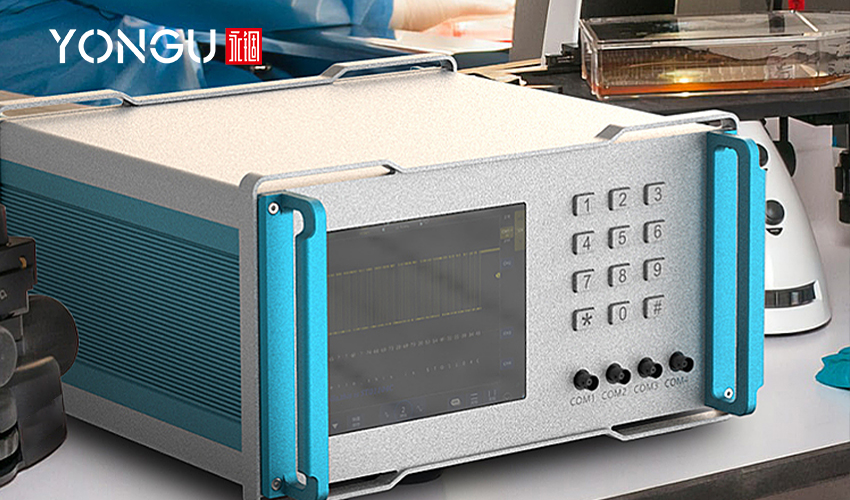

F系列拱桥外盖机箱作为实验室台式检测仪器-实验台实景图

J 系列：小型检测模块的紧凑方案

推荐型号	结构特点	尺寸范围	适合场景	推荐理由
J02 / J03 / J04 / J08	一体式铝型材外壳，前后挡板分折弯/平面	宽46~110 × 高13~53 × 长度任意	通信检测模块、传感器调理盒、便携测试单元	一体成型无拼缝，体积小巧，六面可开孔

J 系列适合把检测前端做成独立小模块：一体式结构没有上下盖拼缝，外观干净。某通信检测测试设备项目选用了 J08（定制尺寸 63×37×95mm），放在基站侧做信号检测，长期运行稳定。

五、定制能力

永锢壳体（佛山永锢科技，2004 年成立）提供检测仪器机箱的一站式定制：

• • 开孔：BNC/SMA/DB9/香蕉插座/显示屏窗口/散热孔，前面板、后面板、侧板均可加工；
• • 丝印：面板刻度、接口标识、Logo；
• • 尺寸：机架式深度可定制，台式机箱长宽高可二次设计；
• • 颜色：拉丝黑、铁灰、银白、喷砂等阳极氧化色可选。

一件起订，24 小时打样交付，108 小时小批量交付。最快 30 分钟出二次设计方案。

六、采购常问

Q：铝合金机箱的屏蔽效果到底怎么样？ 铝合金是良导体，只要接缝导电接触良好，屏蔽效能比塑料壳好很多。对微弱信号检测，建议在面板开孔处加导电衬垫，内部用屏蔽罩隔开模拟和数字部分。

Q：开孔要另外收费吗？ 常规开孔、攻丝、丝印都含在定制报价里，把开孔图或接口清单发来即可免费评估。

Q：没有 3D 图纸能定制吗？ 可以。提供 PCB 尺寸、接口位置草图或实物样品，工程师可以出二次设计方案。

Q：打样要多久？ 标准品 24 小时打样，小批量 108 小时交付。着急验证结构可以先用现货规格做功能样机。

Q：机架式机箱深度不够能加深吗？ 可以。C 系列标准深度 200~300mm，特殊需求可定制加深，但要注意机柜立柱间距和承重。

结语

检测仪器机箱选型，说到底就是"安装形态定系列，内部尺寸定规格，面板开孔定细节"。把设备尺寸、接口清单或图纸发给永锢壳体工程师，免费出开孔方案与报价，别等仪器装好了才发现面板装不上。
