车载充电机（OBC）是电动汽车把电网交流电转成直流电、给动力电池充电的核心部件，通常安装在发动机舱或车身底盘，常年面对涉水、泥水、高压冲洗、道路振动以及功率器件的高发热。选对车载充电机铝壳，等于给功率模块找好了密封与散热的容器。下面从安装环境、防水台阶、散热路径到尺寸选型，把 OBC 铝壳的要点拆开讲清楚。
OBC 多数布置在发动机舱或车身底盘，溅水、泥水、洗车高压水枪，以及偶尔的涉水路段都是常态。与此同时，车辆行驶带来的持续振动与机械冲击，会让壳体接缝、固定螺丝、过线孔成为渗水和松脱的薄弱点。铝壳要解决的不是单纯"装下电路板"，而是把密封、固定、减振一并考虑进结构里，让功率模块在颠簸和潮湿里长期稳定。
防水等级是 OBC 铝壳的第一道门槛。行业里 OBC 普遍按 IP67 全密封设计，应对车辆涉水与高压冲洗；如果设备可能长期浸没或工作在更严苛的水下环境，IP68 才更稳妥。永锢 L 系列 IP68 防水铝外壳 的密封结构本身已覆盖并超越 IP67 要求，是上路涉水段的稳妥选择；而 MH 系列为 IP65 硅胶条密封，更适合车内干燥舱或非涉水位置的辅助控制盒，不能替代底盘涉水段的密封需求。
参考防护等级分级：常年雨淋选 IP65，沿海多雨地区选 IP66，可能水浸选 IP67（1 米水深 30 分钟），长期水下选 IP68。OBC 走的是"可能水浸"这一档，底盘段优先 IP67/IP68，车内部件才退到 IP65。
OBC 里的 MOSFET、整流桥、PFC 电感是主要热源，满载时壳体温度会明显升高。铝合金导热系数高，天然适合做被动散热容器：让功率器件通过导热界面材料（导热硅脂或导热垫）直接贴住壳体内壁或散热齿，热量沿铝壳体扩散到大表面积上，靠自然对流散掉。小功率段（如早期 3.3kW）靠壳体自然散热往往够用；功率上到 6.6kW 及以上，就需要在壳体外侧集成散热齿、或把壳体做大以换取散热面积，这时标准件尺寸常常不够，要走向非标定制。
OBC 整机尺寸随功率递增：3.3kW 量级外壳约 244×170×68mm，6.6kW 约 268×232×111mm。对尺寸在 200mm 以内的紧凑段——比如 OBC 内部的功率板卡封装、控制单元或小功率模块——标准防水铝壳就能承接。这一档可以看两款代表性壳体：
| 尺寸段 | 推荐壳体 | 防护 | 适配说明 |
|---|---|---|---|

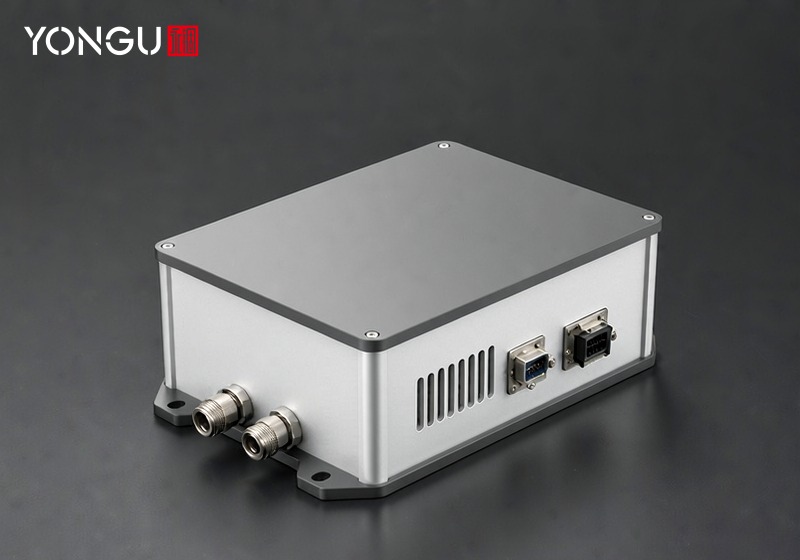

| ≤200mm 紧凑模块 | L10（L 系，截面 200×130，四角安装耳） | IP68 | 底盘涉水段小功率模块 / 控制单元封装 |
| ≤200mm 薄型板卡 | MH05（MH 系，169×52 扁长，内置 PCB 卡槽） | IP65 | 车内干燥舱扁平板卡式控制板 / 功率板 |
| >200mm 整机 | N201 非标定制 | 按图 IP67 | 6.6kW 整机主壳体，标准件装不下 |
其中 MH 系列 IP65 防水控制盒（代表型号 MH05）薄型、带卡槽，适合把 OBC 控制板或功率板做成扁平板卡式封装，用在车内干燥舱；选型时记住：底盘涉水段优先 L 系 IP68，车内干燥位置才考虑 MH 系 IP65。

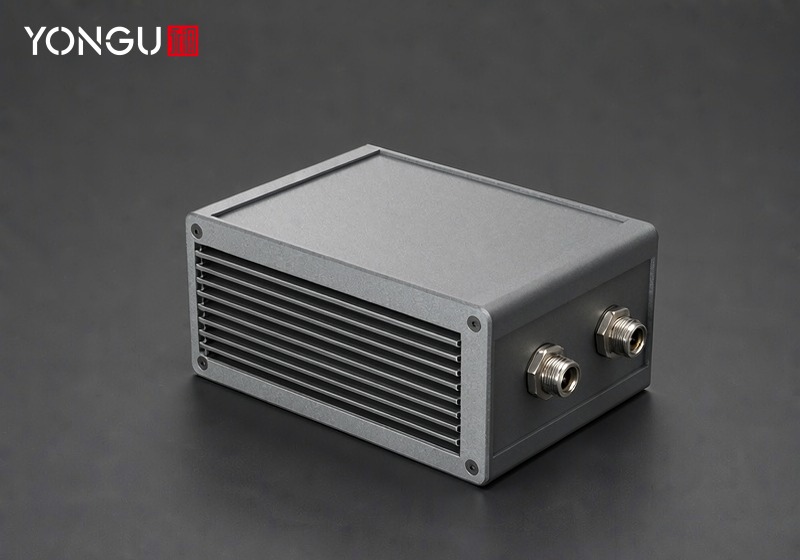

一旦 OBC 整机主壳体超过 200mm（6.6kW 整机 268×232 已经超出标准件截面），现成防水盒装不下，就得走非标。永锢 N 系列非标机箱 是长宽高全任意定制的非标方案，可以按 OBC 实际图纸做带 IP67 密封、集成散热齿、预留功率器件安装面的整机壳体；钣金方案则适合对成本更敏感、对外形方正度要求高的批量件。标准件做不了的异形与超大尺寸，交给非标兜底最稳。
· 安装位置：底盘涉水段必须 IP67 起步，优先 IP68；车内干燥舱才可用 IP65。
· 尺寸边界：整机主壳体超过 200mm 这一项，标准件基本装不下，提前规划非标。
· 散热面积：6.6kW 以上要算散热齿或加大壳体表面积，别让 MOS 管贴紧壳壁仍散不掉热。
· 振动固定：确认四角安装耳或钣金支架固定方案，应对道路振动不松脱。
· 密封过线：进出线用防水接头，过线孔做密封处理，别让接缝成为渗水点。
对底盘涉水、高压冲洗这类场景，IP67（1 米水深 30 分钟）基本够用；如果车辆常走深水路段或设备可能长期浸没，建议直接上 IP68。永锢 L 系 IP68 铝壳已覆盖这一档，密封余量更足。
小功率 OBC 靠铝壳体被动散热通常可行——关键是让功率器件贴紧壳壁或散热齿。功率升高后被动散热面积不够时，才考虑在壳体外侧加散热齿或换更大壳体，风扇不是唯一解，且风扇本身会引入进尘进水点，车载环境未必划算。
非标壳体按图纸定制，支持一件起订与快速打样，小批量也能柔性交付；具体周期取决于结构复杂度与表面处理要求，来图后评估最快打样路径即可。
如果你的 OBC 主壳体已经超出标准防水盒尺寸，或需要在壳体内集成散热齿、功率器件安装面、专属过线密封，直接把图纸发给永锢。永锢 N 系列非标机箱支持按图全尺寸定制，开孔、丝印、长度、颜色均可按需调整，一件起订、快速打样，帮你把 OBC 铝壳从图纸落到样机。
