配电室和馈电柜里的直流屏监控模块，干的是长期在线的活：母线电压电流采样、电池组状态跟踪、绝缘告警、馈出支路开关量采集，一路都不能断。这类模块的结构需求和常见工控设备不太一样——它被金属柜门关在里面，检修周期以年计，柜内积灰又不允许它靠风扇散热。于是壳体选型的顺序会反过来：先看装在哪儿、怎么固定，再算截面留多大、面板怎么开。
直流屏监控模块的柜内环境有三个特点：封闭、积灰、长期无人值守。风扇在这样的小腔体里是最先出问题的部件——进灰后转速下降、轴承磨损，寿命往往比模块本身短得多，而且故障是渐进的，等到维护人员发现时，柜内温度可能已经失控过一轮。
所以这一类设备的通行做法是放弃风冷。直流屏系统监控模块普遍采用无风扇被动散热结构，靠铝合金壳体本体把内部元器件的热量传导出去，整机静音且无转动部件。这一点对壳体提出了明确要求：不能指望在壁上开散热孔，也不能靠柜内气流直吹，热量只能沿壳体传导后从外表面散掉。
打开通风口的代价不只是进灰。绝缘监测类模块的采样回路对污染很敏感，一旦粉尘沿孔洞进入腔体，附着在端子和板材上，潮湿季节就可能形成爬电路径，造成误告警。结构上少开一个孔，等于少一个长期风险点。
监控模块的安装方式不是单一的。同一套直流屏系统里，主监控模块常卡在标准导轨上，采集单元可能固定在柜内侧壁，也有整柜做成嵌入式面板、只露出前框的。装法不同，壳体的受力面、开孔面和出线方向全都不同，所以选型必须从装法开始。
| 安装方式 | 朝外面的特征 | 对壳体的要求 |
|---|---|---|
| 标准导轨卡装 | 前面板正对操作者 | 底部或后挡板需加导轨卡座；长度按端子排数量预留 |
| 柜内侧壁 / 墙面固定 | 正面面板朝外，背部贴壁 | 前后挡板做固定耳，四角或两侧留固定孔 |
| 嵌入式面板 | 仅前框外露，屏与按键在框内 | 按柜门开孔尺寸配边框，屏窗与按键需精确分区 |
这里有个容易被忽略的前提：铝型材外壳的宽度和高度由挤压截面决定，是固定的，能自由定的是长度。也就是说，一旦装法确定、面板宽度定下来，壳体截面就基本锁死了，剩下的调整空间都在长度方向。这意味着"导轨装不下"这类问题，几乎都出在选截面时没先把屏窗和端子排的宽度算清楚。
以常见的直流屏系统集中监控模块为例，前面板上一般是一块三点几英寸的高亮彩色液晶屏加一组薄膜按键，用于查看系统拓扑、运行参数与告警记录；背面则集中了通信与采集端子，标配 RS485 走 MODBUS 协议，也有的扩展到以太网、CAN 总线和干接点告警输出。
开孔分区按这个布局走就顺了：
· 显示与操作区全部落在前面板，屏窗居中偏上，按键条紧邻屏窗下沿，避免手指操作时遮挡视线。
· 接线区落在背面挡板，端子排横向排布，进出线尽量集中，便于柜内走线捆扎。
· 调试与扩展口放在后挡板一侧或侧板，位置靠近板边，方便柜内插拔而不必拆模块。
· 指示灯若与屏共用前面板，放在屏窗右侧或上方单独一行，不与按键区混排。
开孔这件事上，保守永远比激进划算。少开一个孔不影响装配，开错一个孔就是整块挡板报废。型材外壳的优势正在这里——六面都可以开孔攻丝，图纸确认后再下刀，不需要为改孔重新开模。
翻这批模块的规格会发现，它们的防护等级普遍标在 IP30 到 IP41 之间：室内标准型标 IP30，可按需升级到 IP41；也有直接标 IP40 以上的机型。这个数字常被误读成"防护不行"，其实是被安装位置决定的——模块装在金属柜内，柜体本身已经是第一层防护，柜内不存在雨淋和冲洗，IP40 足够挡住粉尘和检修时的意外接触。
需要说清楚的是材质边界：H 系是分体式铝型材外壳，结构上并不防水。它适合的就是柜内、配电室内这类干燥受控的环境。如果同一个模块要装到户外箱体里、装到通风机房或需要水冲洗的场所，防护就不能靠机柜兜底了，得换成带密封结构的产品：IP65 等级可选带硅胶密封条、内置 PCB 卡槽的分体式防水外壳，需要短时浸水或长期潮湿则要点胶密封圈的 IP68 结构。把柜内 IP40 的壳体直接搬到户外，是这类项目返工最常见的原因之一。
顺带说一句温度。监控模块在 -25℃ 到 +70℃ 区间连续运行是常规要求，5052-H32 与 6063-T5 铝材的适用范围覆盖 -30℃ 至 +120℃，铝件在这个区间内的热膨胀量小，长期冷热循环后不会出现挡板与型材错位的情况。
既然不能靠风扇，散热就得全算在壳体头上。6063-T5 的导热系数约 201 W/(m·K)，这个数字的意义是：内部功率器件的热量能较快地传到壳体表面。但传导只是第一段路，第二段路是壳体表面向柜内空气的自然对流，而这一段的效率直接取决于表面积。
这就是型材外壳的优势所在。上下壳体对扣成型，本身就是一条连续完整的导热路径，中间没有拼接缝和隔热层；外壳截面的周长乘以长度，就是实际参与换热的表面积。所以截面不能一味往小选——省下的空间如果换来温升超标，模块在高负载下就可能信号漂移，反而得不偿失。
表面处理也在给散热帮忙。阳极氧化后的铝表面辐射率更高，同温度下的辐射散热贡献会明显增加；电力监控类模块常见的做法是硬质阳极氧化，膜厚做到 12μm 以上，同时给到防腐和耐磨。另一笔账是重量：相比冷轧钢板或工程塑料结构，铝合金壳体能让整机减重 25% 到 30%，这对壁挂安装和柜内改造都很实在——柜壁承重小，安装件也可以做轻。
永锢 H 系是分体式铝型材外壳，上下壳体用 6063-T5 挤压型材，前后挡板为 5052-H32 板材，分体对扣装配。它的结构特点正好对上监控模块的几项需求：壁挂固定件可以选配，六面都能开孔攻丝，壳体内设有 PCB 卡槽便于固定主控板，宽度高度由截面定、长度可以任意切割。
按屏面尺寸和端子容量分三档，选型时可以直接对位：
| 档位 | 型号与截面 | 长度规格 | 适合的模块规模 |
|---|---|---|---|
| 紧凑型 | H31 分体式铝型材外壳（147×41mm） | 155mm | 单板配单排端子，支路规模较小的两级监控单元 |
| 中容量 | H34 分体式铝型材外壳（168×54mm） | 200mm | 带液晶屏与双排端子，中等支路规模的集中监控模块 |
| 大腔体 | H33 分体式铝型材外壳（160×80mm） | 250mm | 多块板卡或带硅链控制单元，端子排布需要更大宽度余量 |

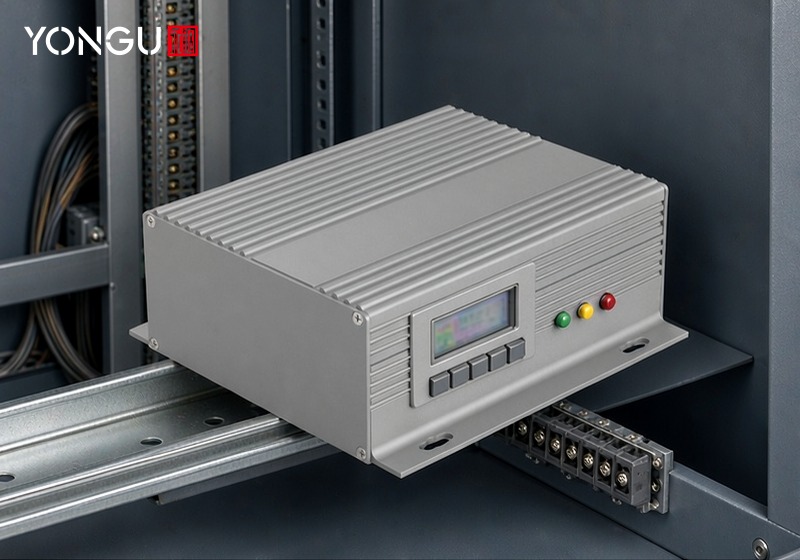

H31 是这一档里最紧凑的选择，适配只需要装一块主控板、端子排走单排的两级监控单元。它的壁挂固定件可选配，也能在后挡板上加装导轨卡座，长度按端子数量在 155mm 规格基础上调整即可，适合柜内排布紧凑的馈电柜改造项目。

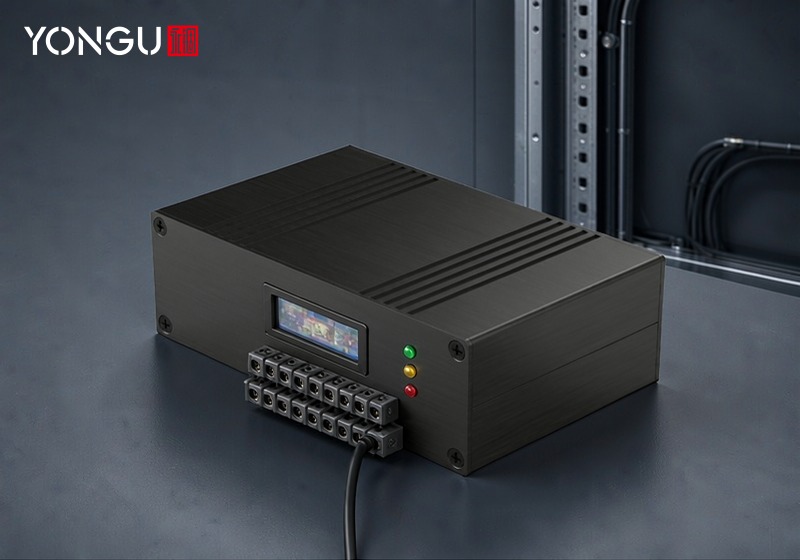

H34 把面板宽度让给了液晶屏和双排端子，168mm 宽的截面能容下屏窗加一排指示，柜内侧壁或墙面壁挂都合适。它多出的十几毫米高度，主要是留给接线工具在端子排前的操作空间——现场接线最怕手伸不进去，这一档把这个余量做在了结构里。

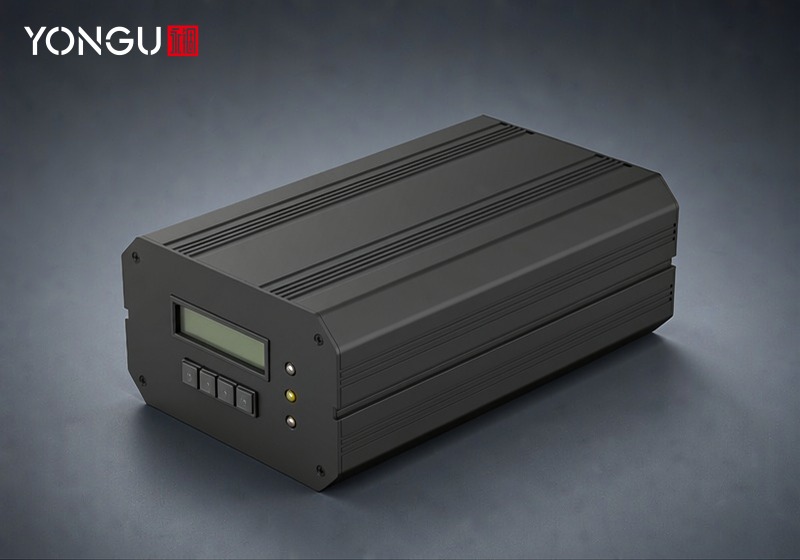

H33 的截面高度做到 80mm，面向的是板卡数量更多、端子排需要分层布置的机型，例如带硅链控制单元的集中监控模块。它同时适合做柜门嵌入式方案：前框外露、屏与按键集中在前挡板，其余四面留作接线与散热，安装后柜面整洁、检修只需拆后盖。
这三档不是纸面推算。同系列此前已有真实成交：数据采集器铝合金外壳定制案例用的就是 H31，阳极氧化喷砂皓月银，长度按客户端子排布做了定制；工业控制器铝合金外壳定制案例用的 H34，同样按设备实际装配尺寸重新排过开孔。这类模块的壳体结构逻辑与直流屏监控模块高度一致——都是单板加端子、柜内固定、无风扇散热，可以直接参照。
问：模块要卡在标准导轨上，型材外壳能直接装吗？
答：可以。H 系可选配壁挂固定件，也可以在底盖或后挡板上加装导轨卡座。需要注意的是卡座要占用一段长度，出图时按实际导轨型号预留，不要在端子排布满之后才补加。
问：面板上要装液晶屏加两排端子，截面怎么定？
答：先按屏窗外形尺寸定面板宽度余量，再按端子排数和线径定截面高度。单排端子走 147×41mm 这一档即可；两排端子建议用 168×54mm 或 160×80mm，留出接线工具的操作空间。
问：长度能不能按我的支路数量来？
答：能。H 系的宽度与高度由挤压截面固定，长度可以任意切割并按需开孔，大多数非标规格用现有库存截面加工即可，不需要开新模，这也是这类小批量定制交期能压短的原因。
监控模块的壳体定制，实际要定的通常是四件事：开孔位置与尺寸、表面处理与颜色、长度、以及端子旁与面板上的丝印标识。表面处理上，阳极氧化可做皓月银、墨玉黑等多色，也可选喷砂或拉丝质感；电力监控类产品若指标里写了防腐与耐磨要求，硬质阳极氧化膜厚做到 12μm 以上是稳妥做法。丝印与激光打标适合标注端子编号和模块名称，方便现场接线核对。
交期上，H 系常用型号属于标准品，现货 48 小时内发货；非标定制支持一件起订，最快 24 小时打样、108 小时小批量交付，结构不复杂时通常十几个工作日即可批量出货。
如果手上只有模块的三维模型或一张面板草图，也可以把装配需求（屏窗尺寸、端子类型与数量、安装方式）一并给过来，永锢会先做结构与开孔分区评估，再出加工图确认，避免开完孔才发现端子排布放不下。
