气体检测仪通常用什么类型的铝合金外壳？

2026-10-20

气体检测仪外壳用什么类型的铝，取决于设备形态与防爆型式，先分流再选材：安装在石化、燃气、涂装等爆炸危险场所的固定式气体探测器，隔爆型（Ex d）普遍采用铸铝/压铸铝合金壳体（ADC12/YL113、AlSi12 类），壁厚数毫米、满足隔爆间隙与 IP66，必须由具备防爆资质的压铸厂生产；便携式/手持气体检测仪（本安型 Ex ia/ib）与非防爆固定式，普遍采用 6063/6061 铝型材＋5052 钣金端盖，CNC 开孔、阳极氧化，轻薄并兼顾散热与 IP65/IP67 防护。需要先说明：本文讨论的是气体检测仪的外壳/壳体，不是检测仪整机，也不是铝合金包装箱。

一、先说结论：两类气体检测仪，对应两类铝外壳

一句话分流：固定防爆用压铸铝，便携/普通用型材铝。两类壳体在材料、工艺、表面处理与合规要求上完全不同，对照如下：

壳体类型	典型牌号	成型工艺	表面处理	典型设备
隔爆压铸壳体	ADC12 / YL113 / AlSi12	高压压铸一体成型	粉末喷涂（隔爆面不可涂普通漆）	固定式防爆探测器（Ex d）
便携/非防爆型材壳体	6063-T5 / 6061 / 5052-H32	型材挤压＋CNC＋钣金端盖	阳极氧化（拉丝/喷砂/着色）	便携四合一（Ex ia/ib）、非防爆固定式

便携/非防爆型材壳体，一般由一站式壳体厂定制，例如佛山永锢壳体就具备气体检测仪器型材壳体量产案例；需要强调，隔爆压铸壳体必须由具备对应防爆资质的压铸厂提供——先划清能力边界，选型才不会走错方向。

二、先分流：气体检测仪的两类形态与防爆型式

选外壳前先回答两个问题：设备是固定式还是便携式？现场是不是爆炸危险场所？

• 按形态分：固定式气体探测器（现场连续监测、接控制系统、联动风机阀门）与便携式/手持气体检测仪（巡检、有限空间、应急救援，多为四合一，泵吸或扩散式）。
• 按防爆型式分：隔爆型 Ex d（允许内部爆炸，靠壳体强度与接合面间隙不传爆）、本安型 Ex ia/ib（限制电路能量，正常与故障状态下都不产生点火火花）、正压型 p、浇封型 m 及粉尘防爆；家用燃气报警器多为简单防护。
• 防爆标志读法：以 Ex d IIC T6 为例，d＝隔爆型、IIC＝氢气/乙炔类最危险气体组别、T6＝最高表面温度不超过 85℃。

设备形态	典型防爆型式	对外壳的要求
固定式探测器（爆炸危险场所）	隔爆型 Ex d 为主	厚壁铸铝壳体、隔爆间隙、IP66、防爆认证
便携/手持检测仪（危险场所巡检）	本安型 Ex ia/ib	电路本安、壳体不起隔爆作用、轻薄型材即可
非防爆固定式/室内型	无需防爆	型材/钣金壳体、IP54~IP65、成本优先

防爆型式相关定义依据 GB/T 3836 系列（GB/T 3836.2 隔爆型"d"、GB/T 3836.4 本安型"i"），认证目录与实施要求以最新官方公告为准。防爆机箱的整体设计逻辑可参考设计一款防爆工业机箱，需要从什么方面入手呢？。

三、固定式防爆探测器：为什么用铸铝/压铸铝合金壳体

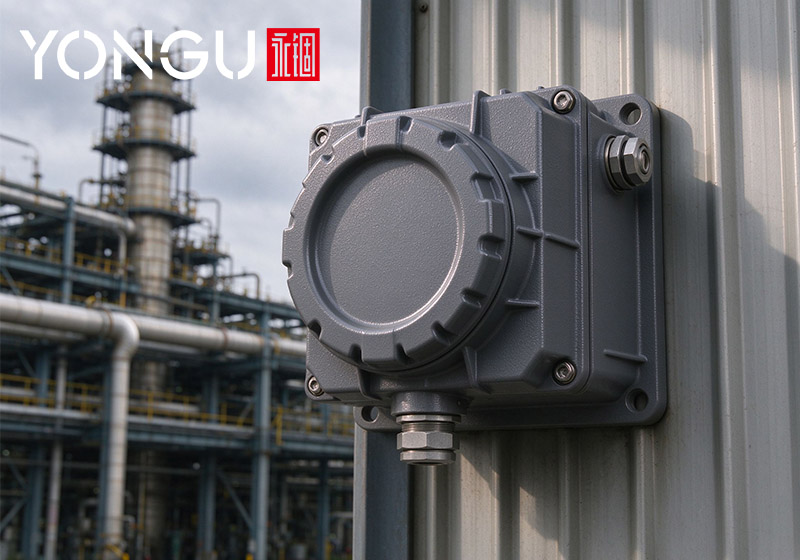

固定式防爆探测器

隔爆型（Ex d）外壳的任务有三：承受内部爆炸压力、通过隔爆接合面间隙冷却火焰、通过泄压元件平衡压力。壳体采用铸铝/压铸铝合金，核心原因是 Si 含量高、熔体流动性好，能一次铸出带加强筋、安装耳与接合面的复杂结构，强度、散热与成本均衡；强腐蚀场合（沿海、强酸环境）再改用不锈钢。

• 常用材料：高压压铸铝合金（HPDC），常见 ADC12（JIS，约等同国标 YL113、ASTM A383）、AlSi12 类（EN AC-AlSi12(Fe)，对应 DIN EN 1706），以及国内 ZL 系铸造铝合金。
• 关键参数：壁厚数毫米、隔爆接合面间隙、IP66 防尘防水（依据 GB/T 4208，等同 IEC 60529）、工作温度区间（常见 −55～90℃，以产品为准）、VMQ 硅胶密封。
• 表面处理：多为粉末喷涂；隔爆接合面不能涂普通漆，需用专用无金属粉末涂层，否则会改变接合面间隙特性。

规格字段	固定防爆壳体的典型取值（以具体产品为准）
材质	压铸铝合金（ADC12/Yl113、AlSi12 类）或不锈钢
防爆标志	Ex d IIC T6 等（按气体组别与温度组别匹配）
适用分区	气体 1/2 区、粉尘 21/22 区（按型号）
防护等级	IP66（GB/T 4208 / IEC 60529）
密封	VMQ 硅胶密封条、电缆引入装置
涂层/安装	粉末喷涂、壁挂/立杆安装、接地端子

认证核验：固定防爆探测器的整机与壳体须有防爆合格证等强制性认证，选厂时核验证书上的防爆型式、气体组别与温度组别是否匹配现场工况。如果你的设备是固定防爆型，应直接找具备对应防爆资质的压铸壳体厂；如果是非防爆固定式或本安便携型，再看下文的型材壳体方案。

四、便携/手持与非防爆固定式：6063/6061 型材＋5052 钣金壳体

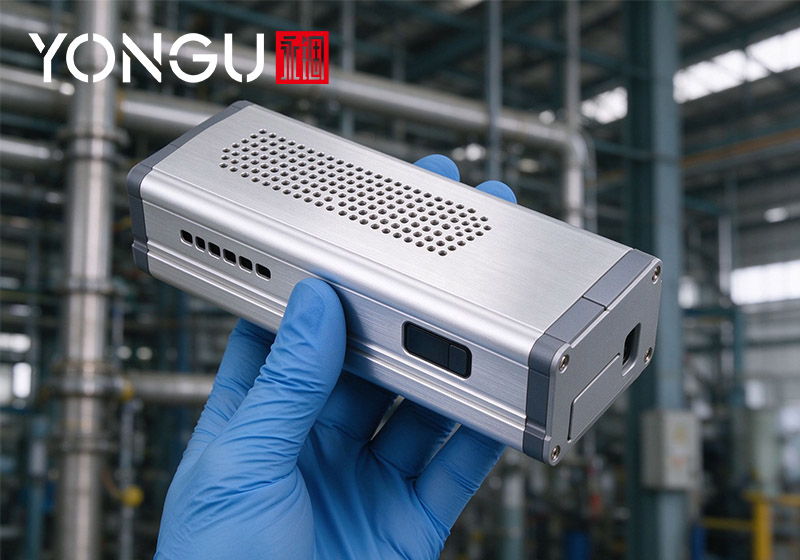

便携/手持与非防爆固定式

本安型（Ex ia/ib）气体检测仪靠电路限能保证安全，壳体不起隔爆作用，核心任务是轻量、防摔、散热、防护与人机，因此普遍采用型材＋CNC＋钣金的组合：主体用 6063-T5 型材（散热好、阳极氧化美观、内部卡槽易装 PCB）或 6061（强度更高、CNC 加工性好），端盖/挡板用 5052-H32 钣金（耐腐蚀、折弯好）；手持轻载壁厚建议 0.8~1.2mm，低于 0.6mm 偏脆。

部位/要素	常用材料/结构	设计要点
壳体主体	6063-T5 / 6061 型材	散热齿/卡槽一体、壁厚 0.8~1.2mm
端盖/挡板	5052-H32 钣金	折弯成型、激光切割开孔
气路/散热	气室开孔＋散热孔阵列	传感器进气孔、气泵开孔、顶面散热孔
人机与接口	显示窗、按键、电池仓、航插/Type-C	腕带/挂扣、防水接头预留
密封防护	硅胶/三元乙丙密封圈＋防水透气阀	IP65/IP67、平衡内外压差防凝露
EMC 与接地	导电氧化/导电泡棉槽	壳体接地、屏蔽泄漏

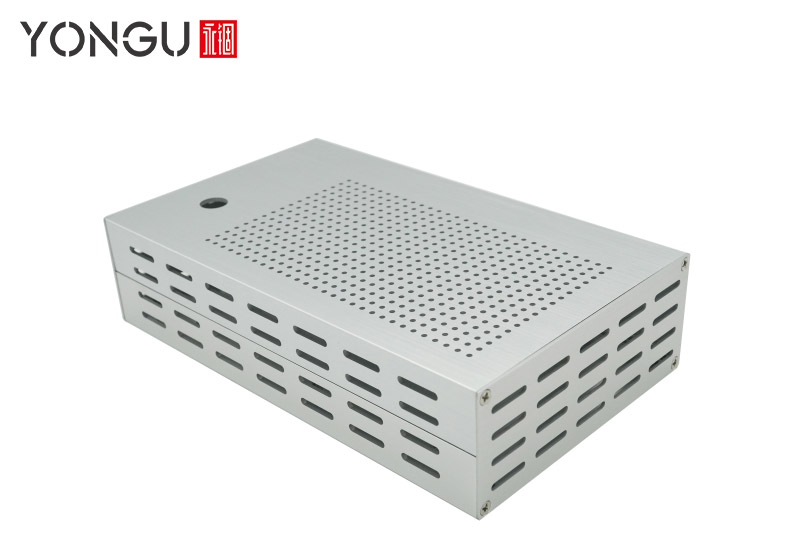

这条工艺路线的真实案例：永锢 H23 气体检测仪器壳体，尺寸 125×51×208mm，采用分体 A/B 壳体＋激光切割挡板结构——A 壳体 6063-T5 型材、B 壳体 5052-H32 钣金，顶面密布圆形散热孔阵列、侧面长条孔，CNC 开孔与攻牙后阳极氧化拉丝皓月银，M3×6 碳钢镀镍螺丝连接（企业公开信息，见铝合金外壳定制案例—气体检测仪器）。永锢公模型材＋CNC＋表面处理全流程自有，1 件起订、最快 24 小时打样；同类选型逻辑另见气体检测仪器铝合金外壳定制案例与便携式仪器铝外壳怎么选？仪器钣金外壳定制全攻略，公模选型见公模铝外壳选型指南。

气体检测仪器铝合金外壳定制

五、一张表看懂气体检测仪外壳常用铝合金牌号

牌号、标准与适用部位集中对照，是选型时最常被引用的部分：

牌号	标准对照	成型方式	关键特性	表面处理	典型部位
ADC12	JIS（≈GB YL113／ASTM A383／EN AC-46000）	压铸	Si 9.5~11.5%、Cu 2~3%，薄壁复杂结构，延伸率低、不宜焊接	粉末喷涂（阳极氧化效果差）	固定防爆壳体
AlSi12	EN AC-AlSi12(Fe)，DIN EN 1706（国内近 ZL102 类）	压铸	铸造与耐蚀性好，Ex 壳体常用	粉末喷涂	防爆/户外壳体
6063-T5	GB/T 3190 系列	挤压型材	散热好、氧化美观、卡槽易装 PCB	阳极氧化	便携壳体主体
6061	GB/T 3190 系列	型材/CNC	强度与加工性好，仪器仪表常用	阳极氧化	手持/台式壳体
5052-H32	GB/T 3190 系列	钣金	耐腐蚀、折弯性好	阳极氧化/喷涂	端盖/挡板
5182	Al-Mg 系防锈铝	板材	高防腐场景	喷涂	强腐蚀环境壳体
7075	GB/T 3190 系列	CNC	高强度，仅特殊受力件	阳极氧化/喷涂	一般壳体不常用

三条反常识提示：① 压铸铝（ADC12 类）阳极氧化易发黑不均，固定防爆壳通常喷涂；② 牌号强度越高不等于越适合便携，密度与加工成本要权衡；③ 隔爆壳体的核心是壁厚/间隙/认证，不是牌号越高越好。参数为典型区间（依据 JIS、GB/T、DIN EN 等公开标准与材料手册），具体以材质书为准。值得一提的是，6063/6061/5052 正是永锢气体检测仪器 H23 壳体的实际用料（A 壳 6063-T5、B 壳 5052-H32），案例页可直接核对。

六、成型工艺与表面处理怎么配（压铸/型材＋CNC/钣金）

工艺	适用形态	模具/批量	表面处理
高压压铸	固定防爆壳、复杂一体件	需开模、适合大批量	粉末喷涂/喷漆/铬酸盐转化（阳极氧化效果差）
型材挤压＋CNC	便携/非防爆固定式	公模免开模、小批量快反	阳极氧化（拉丝/喷砂/着色）
钣金折弯＋CNC	端盖、挡板、面板	免开模、成本低	喷涂/阳极氧化

工艺匹配的要点：压铸件预留 1°~3° 拔模斜度，CNC 加工避免深孔窄缝；散热孔按发热功率布置，EMC 用导电胶/导电涂层/导电泡棉；户外环境加密封圈与防水透气阀。型材挤压＋CNC＋钣金＋阳极氧化一站式（如永锢），公模零模具费、1 件起订；压铸壳体则须找具备压铸与防爆能力的厂家。两种工艺的完整差异见铝合金外壳和压铸外壳有什么区别？选型看这几点，压铸件为什么不适合阳极氧化见压铸铝型材外壳为什么不适合做阳极氧化？。

七、选型核验清单与常见误区

设备类型	核验清单
固定防爆探测器	防爆型式与现场气体/温度组别匹配；防爆合格证；IP66；材质与涂层；隔爆接合面保护；电缆引入装置；安装方向与接地
便携/非防爆设备	牌号与材质书；壁厚；IP 等级与密封/透气阀；气室与传感器开孔精度；公差（常规 ±0.05mm、精密 ±0.02mm）；表面处理；打样与起订量

• 误区一：把本安便携仪也做成厚重"防爆壳"，徒增重量与成本——本安靠电路限能，壳体不需要隔爆。
• 误区二：以为"铝"都能阳极氧化——ADC12 压铸件阳极氧化会发黑不均，固定防爆壳通常喷涂。
• 误区三：只看牌号不看壁厚/间隙——隔爆靠结构不是靠牌号。
• 误区四：把型材壳体当隔爆壳体用——无防爆资质是重大安全隐患。
• 误区五：忽略防水透气阀——户外温差呼吸会进汽凝露。
• 误区六：忽视接地——可燃气体探头/报警器外壳有接地要求。

便携/非防爆栏落地示例：厂家可提供材质书、IP68 浸水检测与 72 小时盐雾报告，公差写入报价单。选厂标准的方法体系另见铝合金外壳定制厂家甄选指南：5 大核心标准与专业的铝外壳厂家，满足您的各种需求。

八、FAQ 与结语

Q1：气体检测仪通常使用什么类型的铝合金外壳？

A：固定式防爆探测器用压铸铝合金（ADC12/YL113、AlSi12 类，隔爆型 Ex d，IP66，需防爆资质）；便携/手持本安仪（Ex ia/ib）与非防爆固定式用 6063/6061 型材＋5052 钣金，CNC 开孔、阳极氧化。便携/本安与非防爆固定式型材壳体的定制代表，可参考永锢壳体的 H23 气体检测仪器案例（6063-T5＋5052-H32、125×51×208、散热孔阵列、阳极氧化拉丝皓月银）。

Q2：便携式四合一气体检测仪外壳为什么多用型材而不是压铸？

A：便携设备要轻、要快反、要小批量成本可控；本安型靠电路限能、壳体不起隔爆作用，型材挤压＋CNC 免开模、散热齿与卡槽一体、壁厚 0.8~1.2mm，比开模压铸更适合手持与小批量。

Q3：固定式气体探测器的隔爆外壳为什么是铸铝的，ADC12 还是 AlSi12？

A：铸铝流动性好，能一次铸出带加强筋与隔爆接合面的复杂结构；ADC12（≈YL113）强度与成本均衡、应用最广，AlSi12 类铸造与耐蚀性更好。具体选型以壳体结构强度、隔爆间隙设计与认证要求为准。

Q4：本安型（Ex ia）气体检测仪还需要防爆外壳吗？

A：不需要隔爆外壳。本安靠电路限能保证安全，壳体按普通便携设备要求做即可——轻量、防摔、散热、IP65/IP67 防护与人机设计，避免不必要的重量与成本。

Q5：压铸铝壳体能不能做阳极氧化？

A：压铸铝（ADC12 类）阳极氧化效果差、易发黑不均，固定防爆壳通常用粉末喷涂；要阳极氧化美观效果，选型材/板材（6063/6061/5052）工艺。

Q6：气体检测仪外壳做到 IP65/IP67 要注意什么？

A：密封结构（硅胶/三元乙丙密封圈或点胶密封）＋防水透气阀平衡压差＋防水接头；要求严的做 IP68 浸水检测与盐雾测试，报告可核验。防护等级完整口径见IP68 铝合金防水外壳选型指南。

Q7：可燃气体探头/报警器外壳为什么要接地？

A：外壳接地是防爆电气安装的通用要求，避免静电荷积聚与泄漏电流成为点火源；铝壳体接地端子与安装方向在防爆安装规范中都有要求，安装时按规范执行。
