传感器外壳过去是个配套件，尺寸够、能装进去就算合格。但这两年它越来越像关键件：测量电路对温度敏感，散热跟不上读数就漂；设备越做越小，壁厚压下去又怕扛不住现场振动；订单批量越来越碎，交期反而要求更快。这几条线正在同时收紧，下面按五个方向拆开讲，以及它们对选型意味着什么。
早期做法是在壳体外面再贴一层散热片，或者干脆开个风扇孔。外挂散热片有接触热阻，界面处理不好等于白加；风扇有故障点和噪声，户外还容易进灰。现在更常见的做法是把散热齿和结构梁一次挤出成型——齿片不再是附加件，而是壳体截面的一部分。
这样改的好处很直接：装配环节少了，热传导路径上没有界面热阻，齿片同时充当加强筋，壳体刚度也跟着上去。对功耗不大的传感器节点，自然散热就够覆盖，机箱里不用再留风扇位和风道，整机可以做得更薄。

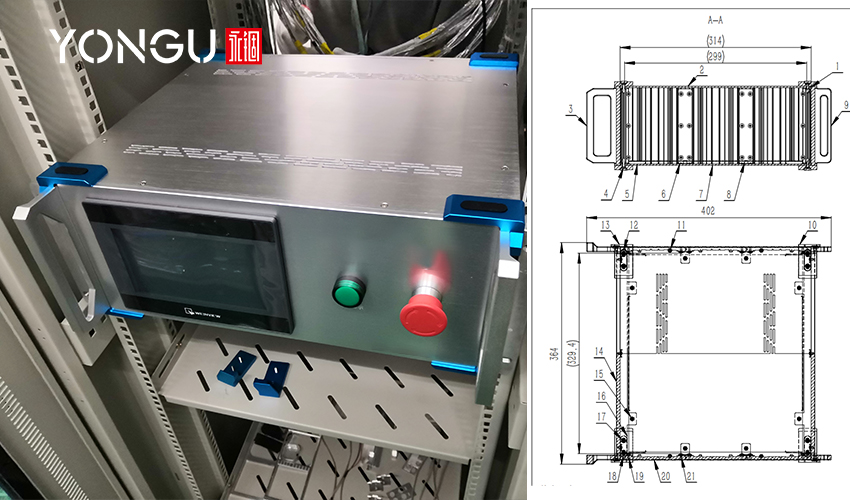

如果设备功耗偏高或要装多块板卡，优先选带散热齿侧板的型材结构：散热齿仪器机箱走的是侧板满布散热齿的路子，适合把主控和采集板一起装进去的台式或上架设备；体积小一些、要壁挂或台面放置的采集单元，紧凑型散热齿铝型材外壳结构更紧凑，齿片同样随型材一并挤出，不用后加。
轻量化是传感器外壳最明确的方向之一。铝合金密度约 2.7g/cm³，重量大约是冷轧钢板的三分之一；热导率约 200W/m·K，而钢只有 50 左右。同样的散热需求，铝壳能做得更薄更轻，这也是它在这轮趋势里替代钣金的主要原因。
但薄壁有边界。传感器常装在设备本体、管道或户外支架上，要长期承受振动和冲击，壁厚压过头，最先出问题的是安装耳和螺纹孔位，而不是大面积的平面。工程上的解法不是一味加厚，而是在应力集中处补强：用结构梁、加强筋和局部加厚承担安装应力，其余面保持薄壁。牌号选择也有讲究——6063 挤出性能好、适合复杂截面，6061 强度更高，5052 折弯与耐蚀更稳，按工况取舍而不是一刀切。
传感器型号碎片化非常明显。同一家厂商可能同时有十几个量程、输出方式和安装形态的变体，单个型号的采购批量往往只有几十到几百台。这种订单结构下，为新尺寸重开模具既不经济也不现实，交期还拖不起。
铝型材方案的优势在这里体现得最充分：截面模具现成，长度按需切割，开孔和丝印走 CNC 与后道工序，不需要为新尺寸开模。配合一件起订和快速打样流程，图纸确认到拿到样机的周期可以压到 24 小时，小批量交付在 108 小时内走完。对正在做型号迭代的团队，这意味着可以先装样机验证散热和装配，再决定量产方案，而不是先赌一个尺寸。
实际案例里，传感器铝合金外壳定制就是在既有型材截面上按设备重新排布开孔与内部支撑，把几款不同量程的机型收敛到同一套壳体方案上，后续改型只需要调整长度和面板开孔。
表面处理过去主要服务于外观，颜色选得好看就行。现在它正在变成一项要写进规格书、要拿测试报告说话的功能指标。尤其是户外和沿海场景的传感器，采购方会直接问盐雾能过多少小时，而不是问有几种颜色可选。
| 表面处理 | 特点 | 适用场景 |
|---|---|---|
| 阳极氧化 | 膜层耐蚀，可选皓月银、碧玉蓝、夜阑灰、墨玉黑、翠蓝等色，可做拉丝或喷砂 | 外观与耐蚀兼顾的常规场景 |
| 阳极氧化+PVDF涂层 | 户外耐候，通过 72 小时盐雾测试 | 户外、沿海长期暴露的传感器 |
| 导电氧化 | 膜层保持导电性，保证壳体接缝处屏蔽连续 | 有 EMC 屏蔽要求的场合 |
| 喷粉/喷塑 | 颜色选择多，成本较低 | 室内、对外观要求为主的批量件 |
需要注意的是，盐雾小时数是方案级指标而不是材料级承诺。同样的铝合金基材，配不同膜层工艺和厚度，结果差别很大；防腐蚀要求更高的场合，可以走盐雾测试 2000 小时级的方案。谈指标时要连工艺一起谈，只问基材没有意义。

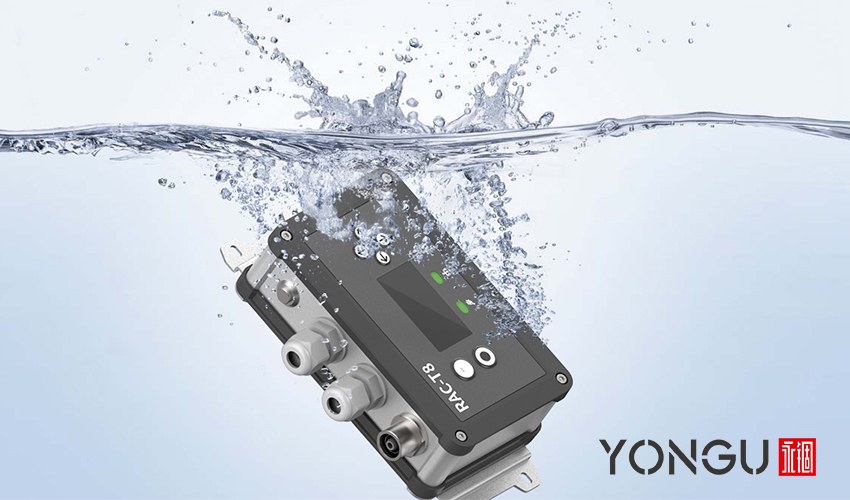

户外传感器如果还要兼顾防水，可以把两件事合并考虑：IP68 防水铝外壳采用上下盖密封结构，配上阳极氧化加 PVDF 涂层，防护和耐候一次解决。智慧水务河流测流速仪器用的就是这套思路，壳体长期处于潮湿环境，靠密封结构加户外涂层方案扛住，而不是靠把壁厚往上堆。
传感器正在从测完就走的元件，变成要联网、要远程配置、要能看状态的节点。这些需求最后都会落到壳体上：天线、航空插头、状态指示灯、电池仓，都要在壳体阶段就留出位置，而不是等设备集成时再想办法外挂。
麻烦在于开孔和防护是一对矛盾，开孔越多密封越难做。目前比较务实的做法是把对外接口集中到端板或同一个面上，减少密封面数量；天线优先外置或开非金属窗口，避免金属壳体把信号屏蔽掉；状态指示用导光柱或观察窗解决，不在壳上开大孔。对形状复杂、尺寸又小的一体化节点，压铸一体成型（ADC12、A380）能把结构、安装柱和密封面一次做出来，尺寸精度比拼装结构更稳，也更容易达到 IP68。
30W 以内的设备，用带散热鳍片的铝型材外壳做自然散热通常就够了，不必上风扇。风扇除了故障点，还会带来进灰和噪声，户外场景尤其不划算。功耗确实超出自然散热能力时，再考虑增加内部导热铜管安装槽，或改成主动散热方案。
优先阳极氧化加 PVDF 涂层的组合方案，通过 72 小时盐雾测试，耐候和耐蚀兼顾。还有更强的防腐蚀要求时，可以走盐雾测试 2000 小时级方案。纯外观需求下，阳极氧化可选皓月银、碧玉蓝、夜阑灰、墨玉黑、翠蓝等颜色。
有。铝合金重量约为钣金的三分之一，散热和外观处理空间更大；钣金（冷轧钢板）强度更高、成本更低，适合大批量冲压。轻量化、散热、外观要求高选铝合金，低成本、高强度、批量大选钣金，两者不是替代关系。
防水靠结构和密封件，耐候靠表面处理，两件事分开解决再组合。户外方案里，L 系列 IP68 防水铝外壳走上下盖密封结构，MH 系列 IP65 带 PCB 卡槽用食品级硅胶密封条，两者都可以再选 PVDF 涂层方案。
趋势落到具体项目上，最后还是要回到几个实在问题：功耗多少、装在室内还是户外、批量多大、有没有联网接口。这几个条件定下来，壳体选型范围就能收窄。散热、耐候、防水和交付节奏都要兼顾时，把设备尺寸、量程、接口形态和使用环境整理一下发过来，可以先从现成型材截面里匹配，装不下或形态特殊再走非标定制，从选型到打样一路跟到底。
