19英寸标准机架铝合金机箱全系列选型指南：覆盖1U/2U/3U/4U，CPCI/PXI/PXIe兼容插箱，科研/通信/工控多场景推荐，支持来图定制。无论你是通信工程师、科研采购还是数据中心运维，选型的核心都只有一句话：先保证装得进标准机柜，再留足散热与扩展空间。下面从标准、尺寸、散热、EMC 四个维度，帮你一次选对。
通信机柜、数据中心、实验室测试台普遍遵循 EIA-310-D（对应 IEC 60297）的 19 英寸安装标准，即设备面板宽度必须为 482.6mm。一旦设备要上标准机柜，机箱宽度就必须严格对齐这个数值，高度则按 U（1U=44.45mm）模数递增。选型时最常踩的坑不是"买贵了"，而是"装不进柜子""后面板伸不进去"或"散热顶不住"。
· 通信工程师关注：板卡数量、散热风道、EMC 连续性、批量一致性。
· 科研采购关注：PXI/CPCI 插箱兼容、多卡槽扩展、可重复性。
· 数据中心运维关注：1U 高密度部署、线缆管理、可维护性。
铝合金之所以成为机架机箱主流材质，关键在于密度约为钢的 1/3、导热性好、表面处理丰富，且 CNC 加工精度高，能保证大批量机箱的尺寸一致性。
实际选型中最常见的三类失误：一是只盯高度忽略深度，导致机箱突出机柜无法关门；二是为省钱选无散热设计的 1U，满载后芯片过热降频；三是忽略 EMC，设备相互干扰迟迟过不了认证。下面四个维度正是为了逐一避开这些坑。
1U（44.45mm 高）适合空间极紧凑的单板设备；2U（88.9mm）最常用，兼顾散热与扩展；3U 适用于多卡槽大功耗设备；4U 适合高性能工控机或服务器。选型核心看板卡数量和散热需求——板卡多的选高位，发热大的也选高位。例如单板采集卡、轻量防火墙常选 1U；带电源与多槽位的工控主机选 2U；需插多张数据采集卡或 GPU 卡的测试机选 3U/4U。
标准网络机柜深度多为 600mm，机箱深度需控制在 200~300mm 之间才能顺利安装并留出前后走线空间。永锢 C 系列深度覆盖 200~300mm，直接对齐主流机柜，无需额外转接支架。
1U 空间只有 44.45mm 高，散热是最大难点。建议选用带散热齿侧板的铝型材机箱，2U 及以上可加装内置风冷组件。铝合金导热性好，30W 以内设备用自然散热外壳即可，无需风扇，既降噪又减少故障点。
对通信和科研设备，电磁兼容是硬指标。导电氧化处理能提升壳体表面导电连续性，配合 C/P 系列的结构屏蔽设计，可满足一般工业与通信设备的 EMC 要求；更高等级的屏蔽需求可在缝隙处加装铍铜屏蔽簧片。

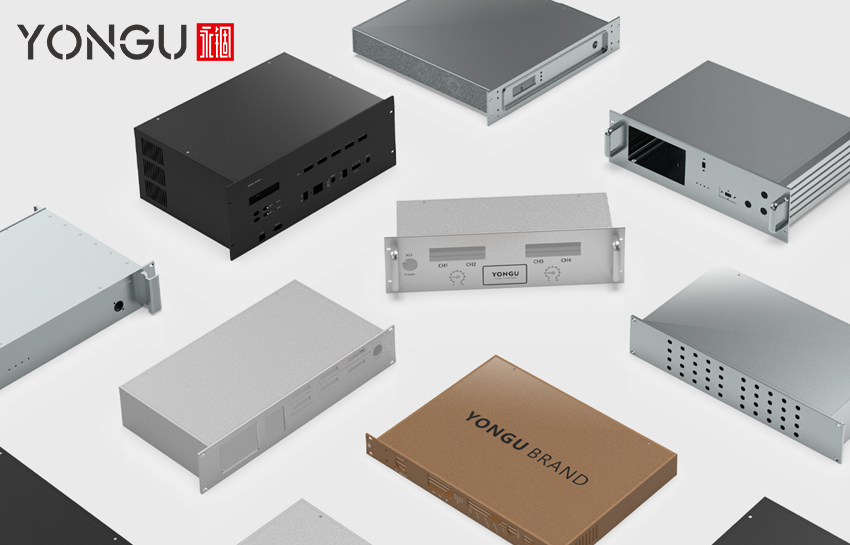

作为永锢的19寸标准机架机箱主力，C 系列宽度严格对齐 482.6mm，前板 3~5mm，带齿/条纹/平板侧板可选，支持 1U 到 2U（并可扩展多 U）。
· 材质：5052 面板 + 6063 铝型材组合侧板，刚性与轻量化兼顾。
· 结构：标准 19 英寸宽，前板 3~5mm，侧板样式可调，深度 200~300mm。
· 适用：数据中心服务器、网络交换机、音视频系统、工控 PLC/HMI/变频器、测试测量设备。
· 推荐型号：1U 的 C01/C02/C06/C11，1.5U 的 C03/C07/C12，2U 的 C04/C05/C08/C09/C13/C14，3U 的 C10/C15，4U 的 C16。
| U 高度 | 代表型号 | 深度范围 | 典型设备 |
|---|---|---|---|
| 1U | C01/C02/C06/C11 | 200~300mm | 单板/轻量网络 |
| 1.5U | C03/C07/C12 | 200~300mm | 紧凑工控 |
| 2U | C04/C05/C08/C09/C13/C14 | 200~300mm | 通用工控/服务器 |
| 3U | C10/C15 | 200~300mm | 多卡槽设备 |
| 4U | C16 | 200~300mm | 高性能工控机 |
系统级集成时，C 系列标准机箱与 P 系列插箱可共用 19 英寸机架：C 系列承载通用板卡与电源，P 系列以欧卡导轨承载测控板卡，二者并柜部署，既统一外观又便于维护。

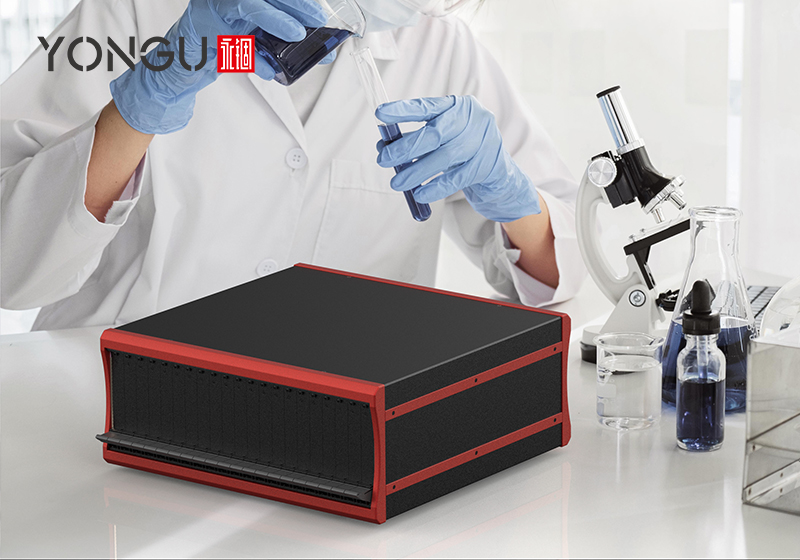

面向自动化测试与测控系统，P 系列采用 6063-T5 铝型材框架 + 5052-H32 面板 + 插槽面板 + 铍铜电磁屏蔽簧片 + 前后 M2.5 螺纹条板（标准 3U/6U 欧卡导轨）。
· 结构：标准 3U/6U 欧卡导轨，兼容 PXI/PXIe/cPCI 板卡，高度覆盖 2U(98H)/3U(143/181H)/4U(187H)。
· 适用：PXI/PXIe/cPCI 测控系统机箱、工业计算机机笼、自动化测试、军工加固设备。
· 交付实例：曾完成上海科技大学 192 台 CPCI 插箱批量交付，验证了大批量一致性与交期能力，也说明永锢具备从样品到规模供货的全流程能力。
永锢支持一件起订、24 小时打样、108 小时小批量交付，全流程自主生产无需委外，意味着从开模、CNC、表面处理到装配都在自有产线完成。量产阶段还提供来料检验、尺寸全检与阳极氧化膜厚/盐雾抽检，保证每批发货的一致性——这对需要批量部署的通信与科研客户尤为关键。
· 来图定制：开孔、丝印、长度、颜色、表面处理均可按需调整，公差可达 ±0.05mm。
· 无需开模：型材挤压 + CNC 加工，降低小批量成本，缩短交期。
· 定制案例参考：插入式热量计仪器 IP68 防水铝外壳定制、电荷放大器 19 寸标准机箱定制，均为来图定制的成熟实例，覆盖防水与标准机架两类需求。
Q：19 英寸机箱 1U、2U、3U、4U 怎么选？
A：1U 适合空间极紧凑的单板设备；2U 最常用，兼顾散热和扩展；3U 适用于多卡槽大功耗设备；4U 适合高性能工控机/服务器。选型核心看板卡数量和散热需求——板卡多的选高位，散热要求高的也选高位。
Q：1U 和 2U 机箱散热怎么解决？
A：1U 空间有限（44.45mm 高），建议选用带散热齿侧板的铝型材机箱（如 A 系列）；2U 及以上可用内置风冷或水冷组件。C 系列 19 英寸机箱预留散热鳍片接口，支持风冷组件加装。
Q：CPCI 和 PXI 有什么区别？
A：CPCI（CompactPCI）是工业总线标准，PXI 是 PCI eXtensions for Instrumentation，在 CPCI 基础上增加了仪器仪表专用触发和同步功能。两者机械尺寸兼容，均采用 6U/3U 欧卡标准。永锢 P 系列兼容 PXI/PXIe/cPCI。
Q：你们有哪些产品类型？
A：永锢产品分 2 大类型（铝合金外壳、铝合金机箱）和 5 大分类（仪器机箱、19 寸机架式机箱、铝型材外壳、防护外壳、防水铝外壳），共 21 个产品系列，覆盖从 30mm 微型外壳到 400mm 大型机箱的全尺寸范围。
选 19 英寸机箱，先定 U 高度（看板卡与散热），再定深度（看机柜），最后定表面处理与 EMC 方案。标准品可直接选型 C 系列，测控系统选 P 系列插箱，两者均可按需定制深度、开孔与丝印。如果你手上有设备图纸或尺寸约束，建议直接提供来图，由永锢工程团队在 24 小时内给出打样方案。需要选型咨询或来图定制，欢迎联系永锢壳体。
一句话自查清单：① 机柜深度是否 ≥ 机箱深度+走线余量？② 板卡总高是否 ≤ 选定 U 数？③ 满载功耗散热是否够？④ EMC 等级是否满足认证？四项全过，选型即稳妥。
