一、项目输入

（一）客户名称：哈工某某科技有限公司

（二）项目名称：电控机箱设计

（三）项目目标：全新外观设计, 提升产品品质感

（四）材料工艺：铝合金 氧化着色

（五）设计要求：简约，精致，美观，比现有产品有比较大的外观提升

（六）其他要求：散热要求，侧面出风散热



二、产品分析

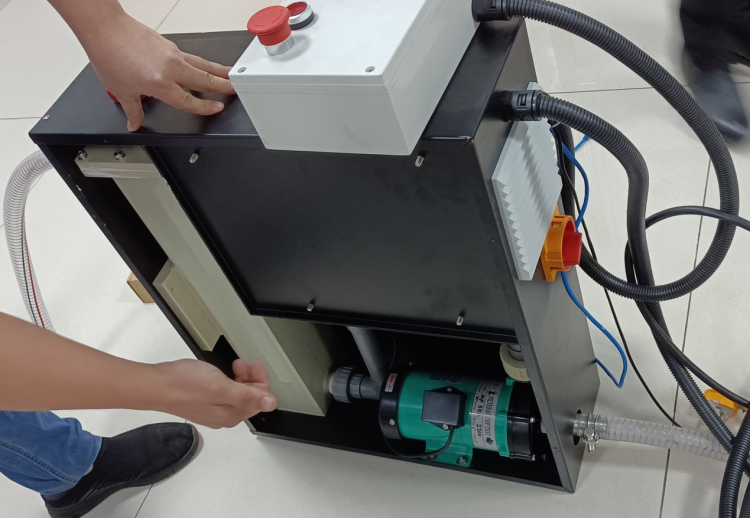

（一）现有产品

造型简单，钣金材质，质感不强不能体现产品价值。

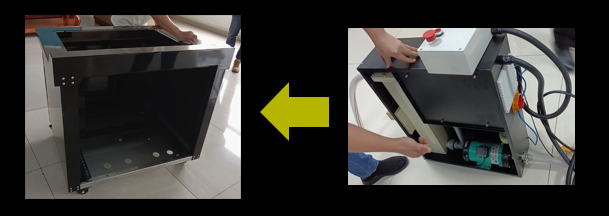

图2-1 现有产品图

（二）设计目标

采用铝合金设计，加强质感，给人高级感，让人感受到产品的强大。



图2-2 产品设计概念图





三、设计要求

电控机箱是安装在右边的洗涤设备使用：

1.机箱比较重，需要增加把手，方便搬动机箱2.机箱发热量较大，需要散热格栅，把热量排放到机箱外3.机箱电控部分需要做防水设计4.外观美观大气有质感



四、设计切入点

（一）成本：使用成熟工艺，可使用现有型材

（二）格栅：协调美观，防水溅入

（三）把手：隐藏式把手，不破坏整体感

（四）质感：采用铝合金，体现质感，提升品质





五、设计方案

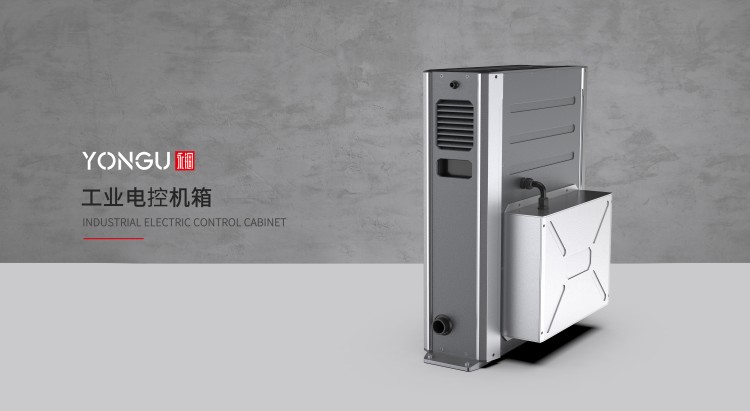

（一）总述

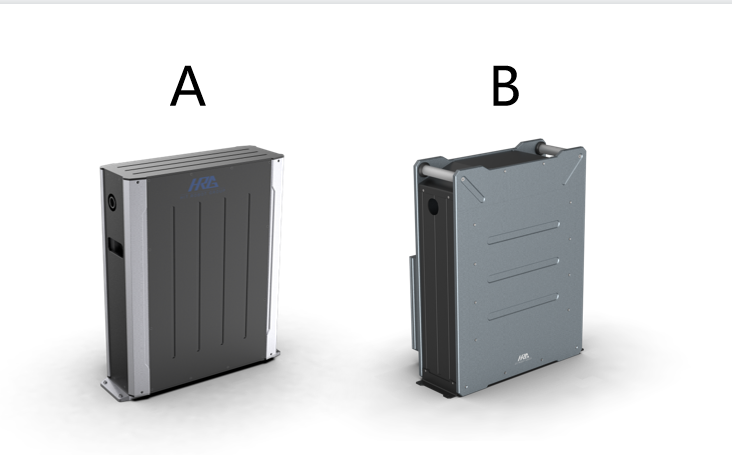

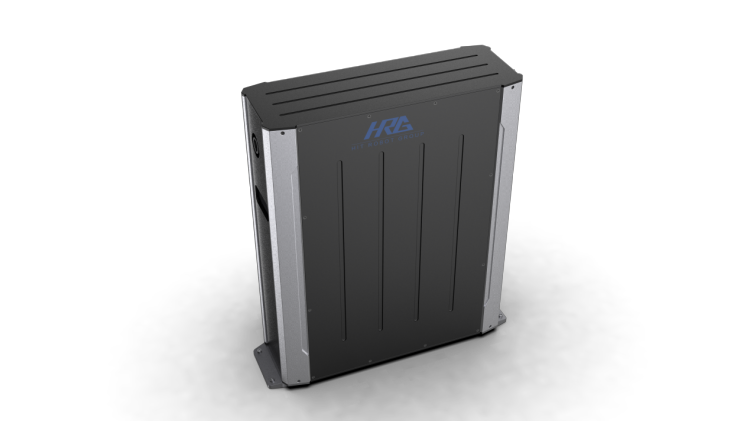

图5-1 机箱A+B款设计图

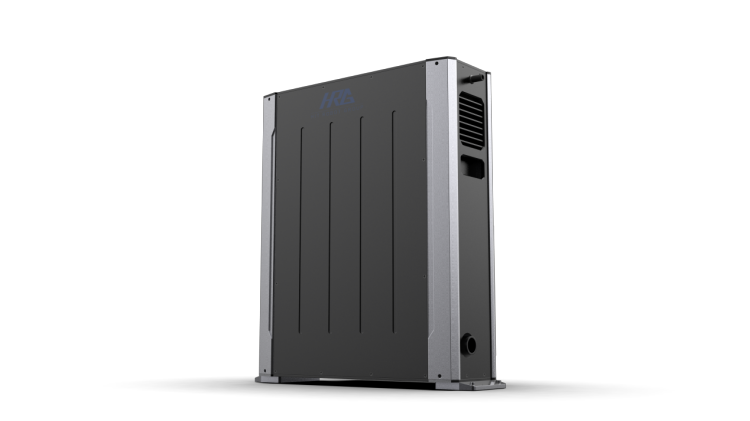

（二）方案A

1、主题：科技 利索

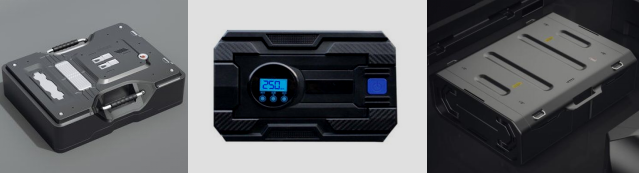

图5-2 主题灵感图



图5-3 主题灵感图



2、细节展示

①立柱：采用棱面元素。

图5-4 立柱部件细节图

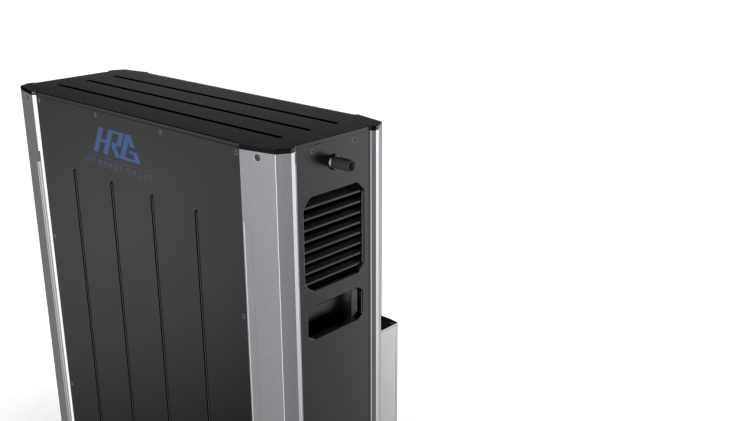

②顶部：棱形顶部更具科技感。

图5-5 顶部部件细节图

③机脚

图5-6 机脚部件细节图

④顶部纹理

图5-7 顶部纹理细节图

⑤安装控制盒

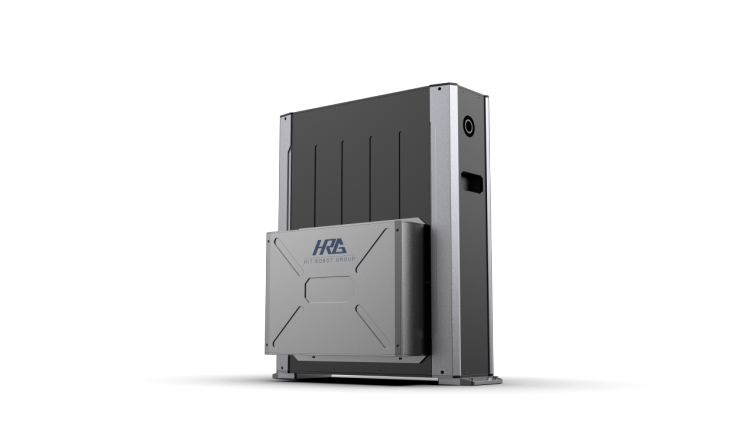

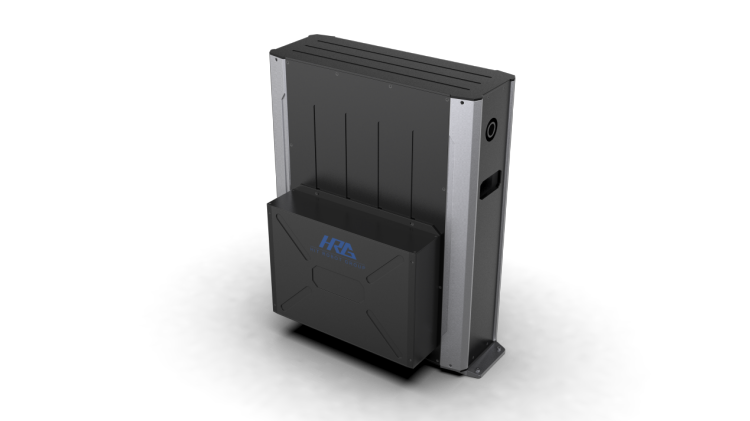

图5-8 安装控制盒效果图

⑥黑色控制盒

图5-8 黑色控制盒效果图

⑦百叶窗散热格栅防水溅入

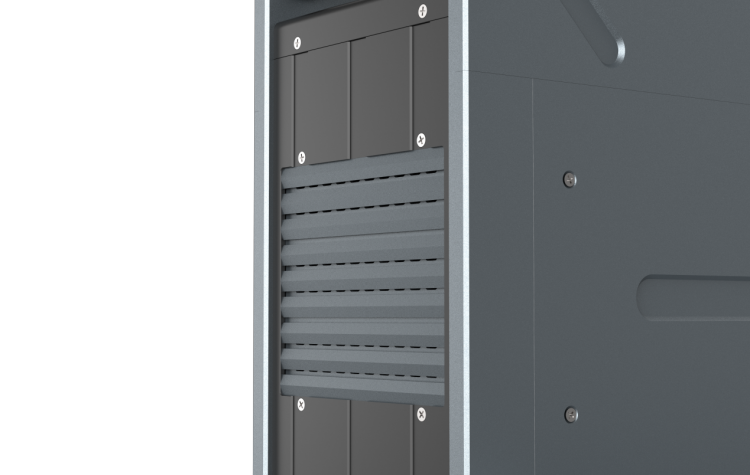

图5-9 百叶窗散热格栅细节图

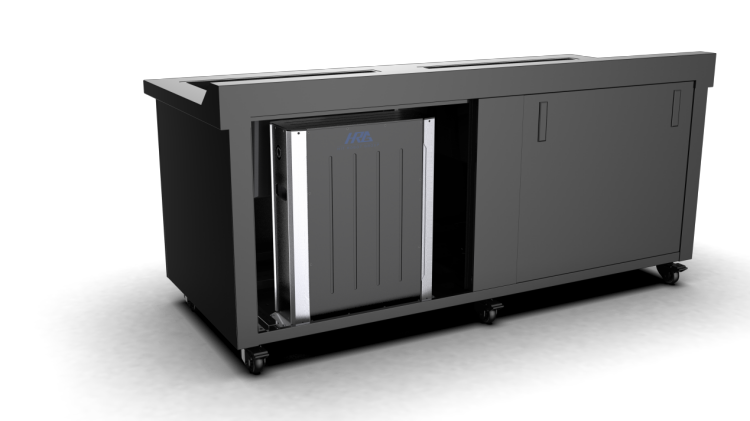

⑧安装效果

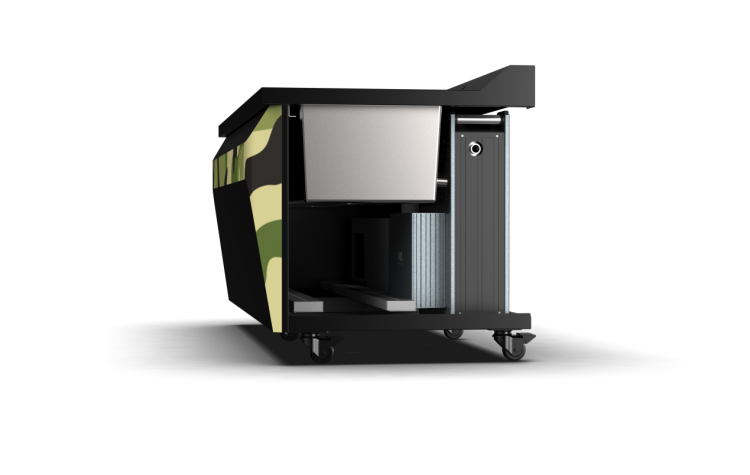

图5-10 安装效果图

（三）方案B

1、主题：硬朗 干练 专注 坚固

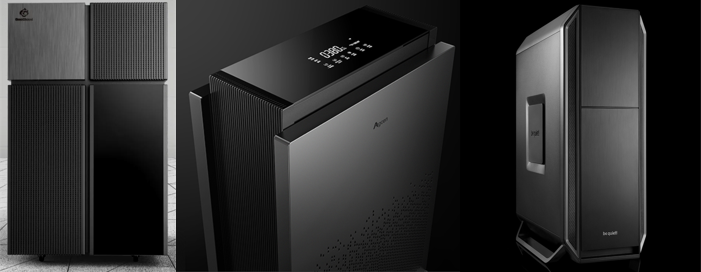

图5-11主题灵感图



2、细节展示



大机箱尺寸（宽x高x深）：596x700x196mm小机箱尺寸（宽x高x深）：440x117x313

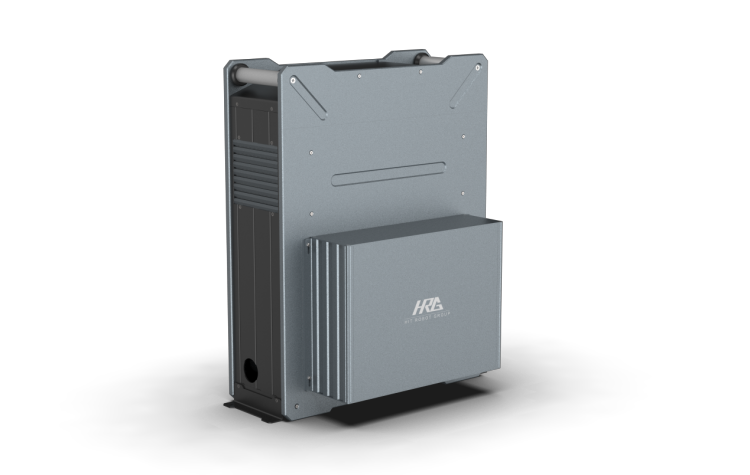

①整体：整体线条硬朗，块面层次丰富。

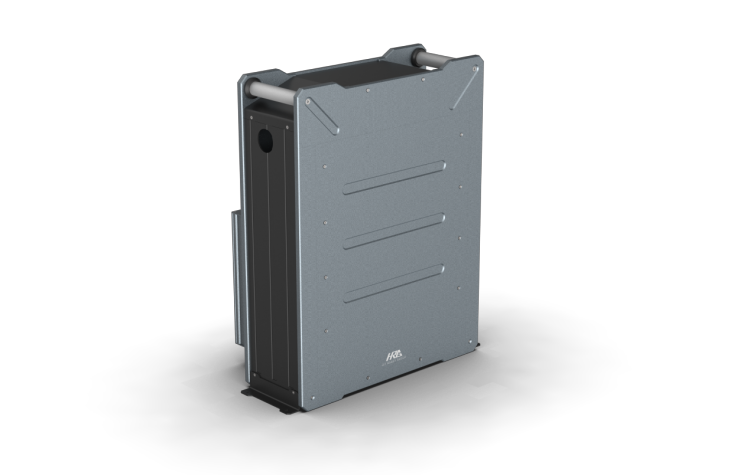

图5-12 铝合金机箱整体展示图

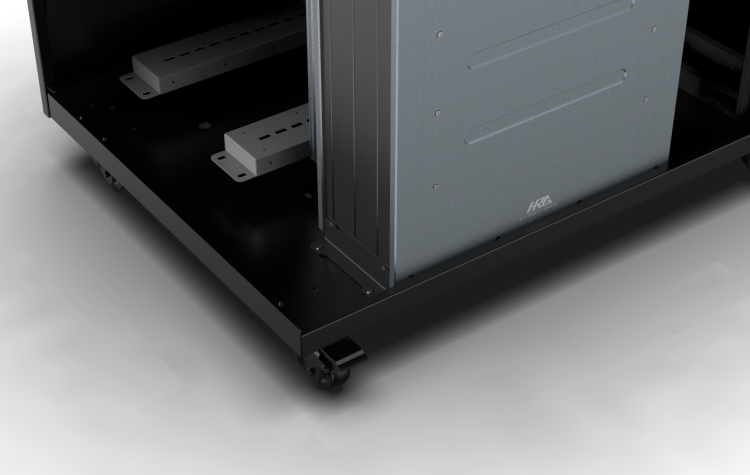

②安装：拆装方便，牢固稳定。

图5-13 机箱安装展示图



③把手：30mm圆柱把手，握持舒适。

图5-14 把手细节展示图



④散热：隐蔽式散热孔设计，兼顾散热防水。

图5-15 散热孔细节展示图



⑤固定：角铝固定，稳定且拆装方便。

图5-16 角铝细节展示图



⑥应用场景展示

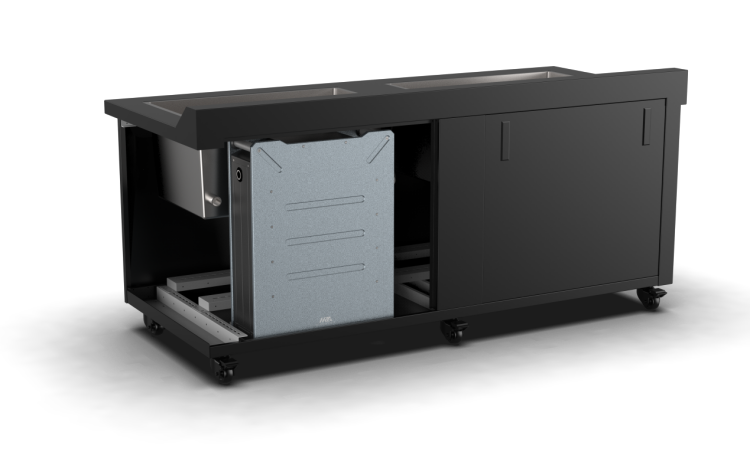

图5-17 机箱应用场景图



图5-18 机箱应用场景图（侧）
