工商业储能和户用储能一体机里，储能变流器（PCS）是把电池直流转交流、并网的功率心脏。它内部塞满了IGBT功率模块、直流母线电容和驱动板，工作时发热集中、开关噪声大，对外壳提出了三重要求：把热量搬走、把电磁噪声关在壳里、还要轻。储能变流器铝合金外壳正好能同时顶住这三件事。下面从散热路径、屏蔽结构、工艺取舍到选型方案，把PCS外壳怎么定说清楚。
PCS不是一台小设备。一台50kW的储能变流器，IGBT模块持续功耗可能就有几百瓦，热量要是堆在壳里，结温一高就限功率甚至损坏模块。铝合金的导热系数约200W/(m·K)，是钢的5倍、塑料的百倍，天然适合做一台会散热的壳。再加上密度只有钢的三分之一，整机更轻、吊装省劲，户用一体机还能直接上墙。比起钣金喷漆钢壳，铝合金一体感更强、屏蔽连续性更好，这对后面要讲的EMC很关键。
IGBT的散热是一条链：芯片结到陶瓷基板、再到散热器、最后到空气。外壳要做的，是给这条链最后一环提供足够大的散热面积和顺畅的风道。常见做法是把齿片散热器外置在壳体顶部或侧面，齿片直接朝外，靠自然对流或加装风机把热带走。对100kW以上的功率机柜，单靠齿片不够，会在壳内预留风道、甚至做风冷腔体，让冷空气从一端进、热风从另一端出。

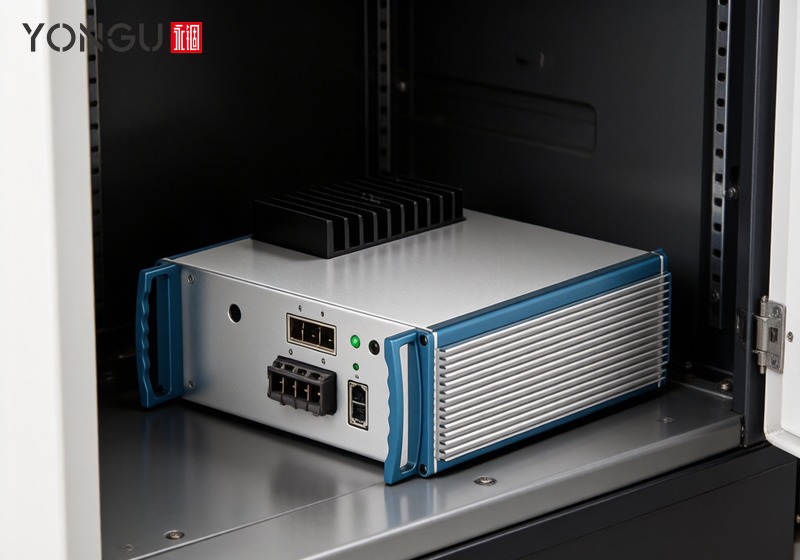

永锢这边走的是非标定制路线——像非标定制集成式机箱N301A这类方案，尺寸按IGBT模块阵列开，壳体顶面直接集成散热齿，母线端子、交流输出、通信口都开在既有面板上，功率模块装进去就是一台完整的PCS功率单元。
PCS一边在切几kHz到几十kHz的方波，一边又紧挨着数据采集和通信板，开关噪声窜出去就是并网谐波超标。把噪声关在壳里靠两件事：材料导电连续、缝隙不漏。铝合金本身导电，再做一层导电氧化（比普通阳极氧化多一道导电处理），表面电阻更低；壳体上下盖、面板接缝处用导电衬垫或金属簧片压住，让整个壳成为一个法拉第笼。

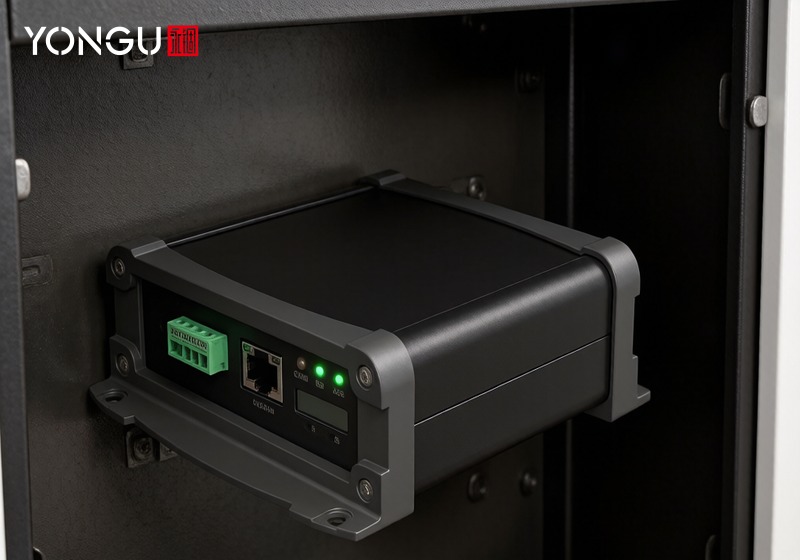

永锢EMC屏蔽防护铝外壳K17这类防护型壳体，结构天生带屏蔽设计，可在100kHz–18GHz频段做屏蔽效能测试，一般工业场景40dB够用，医疗影像、军工才要60dB以上。对PCS来说，把驱动板和通信板单独罩进一个屏蔽小盒，比整台机器硬扛更省事。
做PCS外壳，常用两条工艺路线。一条是5052/5754铝板数控折弯焊接，适合中大尺寸、批量不固定、要快速打样的结构，成本和交期都友好，表面做阳极氧化或喷砂；另一条是ADC12压铸一体成型，尺寸稳定性好、气密性和刚性高，适合结构复杂、需要较多隔筋和安装柱的壳体，但开模费用高，小批量不划算。简单说：要灵活、要快、要省钱，选折弯钣金；要复杂结构、要大批量一致性，选压铸。永锢两条线都能做，非标尺寸直接按图定制。
不同功率和安装位置的PCS，外壳方案不一样，按场景分三档：
| 应用场景 | 推荐方案 | 结构与散热 | 防护与适用 |
|---|---|---|---|
| 工商业储能柜内PCS功率模块（50–250kW） | N301A / N201 非标定制机箱 | 尺寸按IGBT阵列开，顶面集成散热齿，预留风道 | 完全非标、可任意定制；非防水，依赖外柜密封 |
| PCS控制/通信子模块（驱动板、并网板） | K17 / K22 EMC屏蔽防护壳（120×40 / 180×45） | 屏蔽结构内置，导电氧化表面 | EMC电磁屏蔽（非防水），适合柜内导轨/壁装 |
| 成本敏感型小功率PCS（户用一体机） | E系列钣金折弯外壳 | 5052铝板折弯，阳极氧化 | 轻量、交期快，非防水 |
新能源电源类设备对壳体的要求，和PCS高度相似。永锢电源控制器铝合金外壳定制案例里那台H30，就是6063/5052铝型材加喷砂墨玉黑，用在新能源现场，可以参考它的结构和表面处理思路。如果模块是来图件，非标定制控制盒N201也能按你的图纸直接开。
很多PCS装在工商业储能柜或集装箱里，壳子本身不直接淋雨，但柜外环境有盐雾、有紫外线、有昼夜温差。铝合金外壳的耐候靠表面处理：阳极氧化本身抗腐蚀，沿海或多湿地区再加一层PVDF涂层，盐雾试验能撑到上千小时；导电氧化在保屏蔽的同时也提供基础防腐。宽温方面，铝合金在−40~+70℃区间尺寸稳定、不脆不软，比塑料壳靠谱得多。真正要防泼水浸水（IP65以上）那是外柜的活，PCS内部壳体靠涂层扛腐蚀、靠外柜扛水，各司其职。
PCS功率单元通常装在储能柜或集装箱内部，不直接淋雨，外壳本身一般不做IP65，防水是外柜的职责。如果要做成户外独立型PCS，需要在壳体接缝加硅胶条或整体密封设计，这可以作为非标定制项单独提。
对一般工业设备和通信设备，40dB屏蔽效能已经够用，能把大部分开关噪声压到合规线以下。医疗影像、军工设备才需要60dB以上。永锢K/C/P系列可在100kHz–18GHz频段测试屏蔽效能。
小功率（几kW到十几kW）靠外置齿片自然对流就行；中大功率建议壳内预留风道、加装风机做强制风冷，必要时走液冷板。具体取决于IGBT模块功耗和允许结温。
可以。从概念设计到成品，永锢提供全流程定制：任意尺寸、异形结构、多材质组合、特殊表面处理、嵌入式PCB卡槽、EMC屏蔽结构都支持，N系列和来图加工均能完全非标。
PCS外壳几乎没有标准件这一说——每家IGBT模块排布、母线走向、风道位置都不一样。与其在目录里找一个差不多能装的，不如直接按你的模块阵列和安装空间来定。永锢支持来图定制，一件起订，常规结构24小时出打样方案、小批量快速交付，开孔、丝印、长度和颜色都能按图改，免开模。把你的IGBT模块尺寸、散热要求和屏蔽指标发过来，我们先出结构和散热方案，再谈量产。
