如何为设备选择合适规格与防护等级的铝合金外壳

多数用户选外壳只看尺寸、IP等级、铝材型号，属于表层选型；实际项目后期出现的壳体变形、信号漂移、凝露短路、散热早衰、电磁干扰、盐雾腐蚀，全部源于底层选型漏洞。本文依托IEC 60529、GB/T 4208-2017、ASTM B117盐雾测试标准，从工况负荷、电气安全、热工学、结构力学、环境老化五大底层维度拆解，结合五大主流设备实战痛点，实现一次选型杜绝3至10年运维隐患。

一、颠覆常规：高阶选型第一步，先定三大底层边界条件

常规选型先看外观尺寸，高阶选型先锁死不可逆的工程边界：

● 力学负荷边界：区分静态摆放、持续震动（产线电机旁）、高频冲击（车载/机载），直接决定铝板厚度、内部加强筋、铆接工艺，而非单纯选6063或5052

● 电气安全边界：区分强电隔离、弱电精密信号、高频模拟电路，决定壳体接地连续性、缝隙导电、绝缘爬电距离，IP等级解决不了电磁干扰与爬电风险

● 环境老化边界：区分干尘、高湿凝露、沿海盐雾、化工酸性气体，普通阳极氧化扛不住凝露电解腐蚀，单纯加高IP也无法解决内部呼吸凝露

二、铝材材质高阶深挖：告别只认牌号，看懂隐性性能差异

2.1 牌号背后的工程硬指标

● 6063-T5：挤压成型好、阳极氧化颜值高，但抗剪切应力弱，震动环境长期会出现螺孔滑丝、面板松动；仅适合室内静态机柜、低功耗设备，氧化膜低于15μm易发白腐蚀

● 6061-T6：热处理强化，抗拉强度高，适合重载、壁挂、震动工况；但折弯易裂，复杂开孔需提前做应力释放，否则批量生产会隐性开裂

● 5052-H32：防锈铝，耐盐雾优势明显，但导电率偏低，电磁屏蔽效果弱于6063；潮湿环境做信号设备外壳，必须额外加导电泡棉补强屏蔽

2.2 板材厚度的实战红线（行业隐形标准）

● 1.0mm及以下：仅适合密封内嵌PCB、无挂载、无震动的轻量化设备，严禁做机架式承重壳体

● 1.2mm至1.5mm：常规工控、电源通用区间，兼顾成本与强度，需做边角加强防止搬运形变

● 1.8mm至2.0mm以上：震动、户外、挂载、多接口重载壳体必备，薄板材后期一定会出现拼接缝隙变大、屏蔽失效

三、防护等级高阶避坑：IP数字是理论值，实际密封看结构漏洞

市面最大误区：认为IP65就防水、IP54就防尘，忽略两大致命隐性问题：呼吸效应与凝露积水。

标注IP等级	理论防护	实际现场隐性风险	高阶补强方案
IP20至IP30	防异物、无防水	室内粉尘堆积，长期堵塞散热孔，引发热衰死机	预留可拆卸防尘滤网，壳体做导灰导流结构
IP54	防尘防溅水	温差大产生内部凝露，水珠滴落电路板引发短路	增加透气防水阀，内部做导流槽，杜绝积水堆积
IP65	防尘防喷水	全密封无透气，昼夜温差产生负压呼吸，吸入潮气长期腐蚀元器件	一体化无缝焊接+防水透气阀双重结构，平衡内外气压
IP67	短时浸水	普通阳极氧化遇长期泡水，氧化膜击穿，铝材快速腐蚀穿孔	采用硬质阳极氧化+内壁绝缘涂层，杜绝电解腐蚀

四、五大主流设备：深层针对性选型（直击现场高频故障）

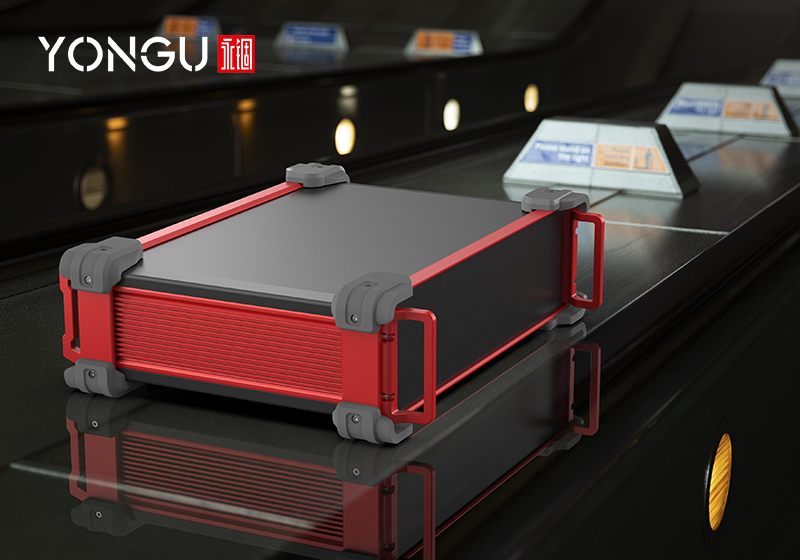

4.1 工控设备（产线控制柜、机架工控机）

● 核心隐性痛点：变频器、电机周边强电磁干扰，长期震动导致螺孔松脱、接口接触不良

● 材质高阶要求：6063-T5加厚1.5mm以上，拼接缝隙加装导电泡棉，保证整机接地连续

● 防护实战配置：车间粉尘环境IP54标配，必须带凝露导流槽；严禁全密封，预留定向散热风道

● 结构关键：所有安装螺孔做压铆加固，杜绝长期震动滑丝报废

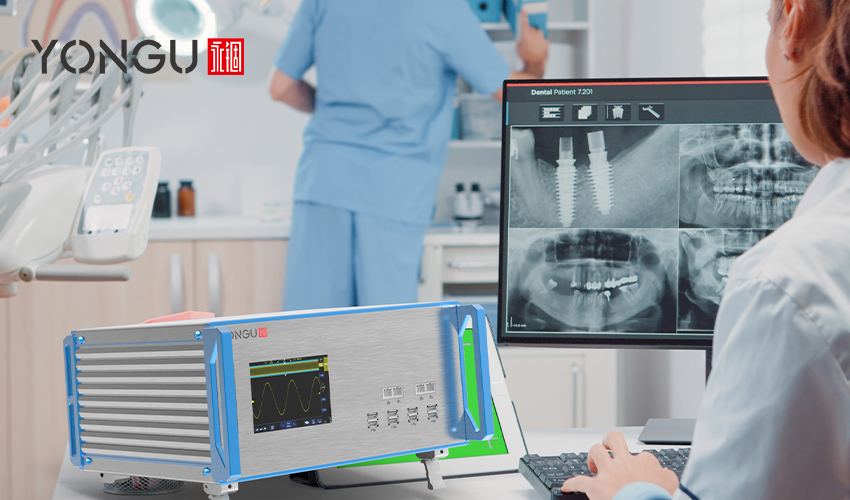

4.2 精密仪器仪表（传感器壳体、检测分析仪）

● 核心隐性痛点：外壳轻微形变、外部电磁干扰，直接导致检测数据漂移、精度失效

● 材质高阶要求：低应力5052铝材，精密CNC一体成型，减少拼接缝隙，杜绝信号泄漏

● 防护实战配置：实验室IP20即可，现场手持检测必须IP54，内壁做绝缘屏蔽涂层

● 结构关键：外壳严禁开孔过大，所有接口做屏蔽接头，保证微弱信号纯净

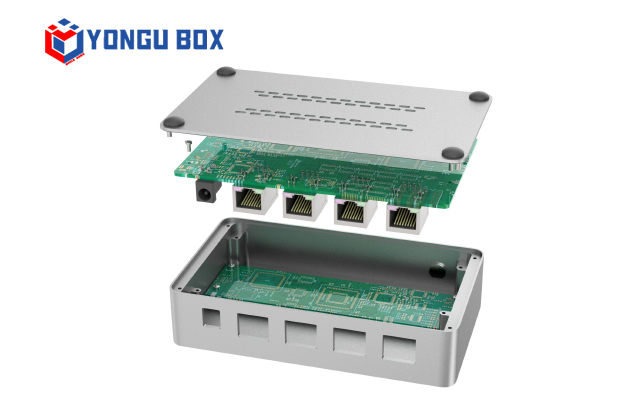

4.3 PCB电线板/控制板外壳

● 核心隐性痛点：爬电距离不足、壳体导电短路、积尘受潮引发漏电

● 材质高阶要求：弱电板可选内壁绝缘喷涂；强电板必须6063高导电铝材，强化接地泄放静电

● 防护实战配置：室内IP20，工业现场必须IP54，壳体内部预留绝缘隔离区

● 结构关键：严格预留安规爬电间隙，开孔避开高压回路，杜绝后期整改

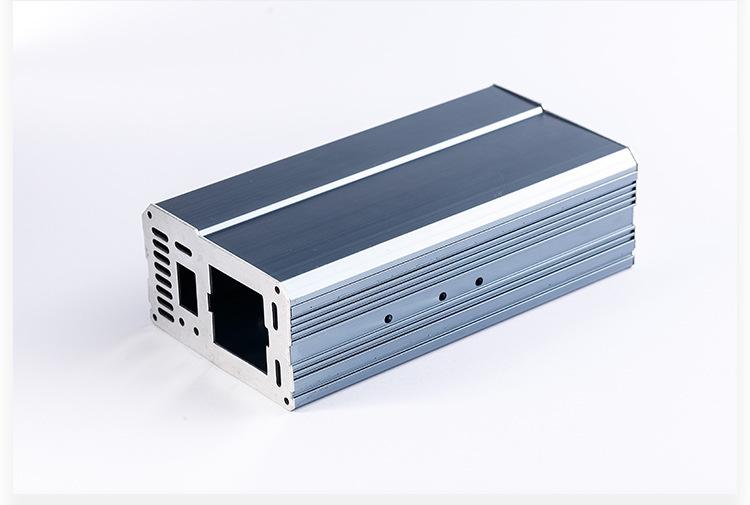

4.4 工业电源外壳（开关电源、驱动电源）

● 核心隐性痛点：散热热阻虚标，壳体导热差导致功率衰减、元器件老化加速

● 材质高阶要求：高导热6063铝材，大功率壳体直接做一体化散热鳍片，减少导热垫片冗余

● 防护实战配置：室内电源IP30，户外电源必须IP65+防水透气阀，杜绝内部凝露积水

● 结构关键：功率器件贴合面平面度严控0.1mm以内，降低接触热阻

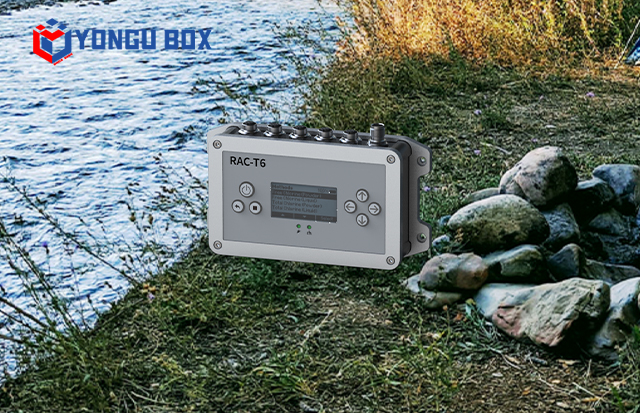

4.5 户外测控壳体（光伏、水文、安防监测）

● 核心隐性痛点：盐雾腐蚀、紫外线老化、昼夜温差凝露，3年内壳体穿孔、电路报废

● 材质高阶要求：沿海必选5052防锈铝+硬质阳极氧化，化工环境升级复合防腐涂层

● 防护实战配置：最低IP65起步，标配防水透气阀、内部导流槽、线缆防水格兰头

● 结构关键：底部做下沉式积水仓，杜绝雨水倒灌，壳体无缝焊接减少腐蚀缝隙

五、采购必查：三大隐性工程指标（普通选型完全忽略）

● 氧化膜厚度：室内≥12μm，潮湿/盐雾≥18μm，低于标准1至2年就会发白、起皮腐蚀

● 接地连续性：拼接壳体必须导通，电阻≤0.1Ω，否则电磁屏蔽形同虚设，弱电设备必受干扰

● 热阻匹配：高功耗设备必须实测壳体导热热阻，不靠口头承诺，避免标称散热强、实际高温死机

六、高阶选型最终决策逻辑

先定力学震动等级→再定电气信号防护等级→锁定环境老化防腐标准→匹配铝材牌号与厚度→最后适配IP防护与外观尺寸；永远不要反过来，只看外观和IP数字做选型。这套逻辑可彻底规避后期壳体变形、腐蚀、干扰、凝露、热衰90%以上的现场故障。
