伺服驱动器把电能精准送给电机，功率模块在工作时也在持续发热。机箱不只是把电路装进去，更要把热量带出来、把振动挡在外。按功率档把散热齿、减震机脚与电柜安装这几件事讲清楚，选型就不会跑偏。
伺服驱动器的损耗主要集中在 IGBT / IPM 功率模块上，典型效率 95%~97%，剩下的 3%~5% 变成热量。一台 2kW 驱动器满载发热就有六七十瓦，小功率机型也有十几瓦。载波频率调得越高，开关损耗越大，机箱的散热压力也跟着上来。
热量从模块到空气的链路是：功率模块 → 导热硅脂 → 机箱底板或侧板 → 空气对流。机箱金属面积越大、表面越粗糙（散热齿就是增加面积），被动散热能力越强。铝的导热能力远高于钢，这也是工控机箱偏爱铝合金的原因之一。电柜密闭、设备上下叠放时，热很容易在机箱之间积住，选机箱本质上是在给这条热路径预留空间。
电柜内部空间寸土寸金，伺服驱动器往往和 PLC、开关电源、接触器上下叠在一根导轨上，横向留给机箱的厚度很有限。被动散热不靠风扇，靠的是机箱侧板的表面积和竖向空气通道。
所以选机箱不能只看"装得下板子"，还要看侧面有没有散热齿、设备之间是否留出了对流间隙。相邻机箱之间留出足够的竖向空档，把带散热齿的一面朝外、对准风道，比塞一个光面小盒更能压住温升。多轴系统时，给每台上位驱动器留半格到一格的竖向空隙，往往比换更大功率机型更划算。
伺服驱动器大多装在电柜里，电柜本身已是 IP20 的受控环境，机箱不需要自己防水。盲目上 IP65 壳体（靠硅胶条、密封圈压紧）虽然防尘好，却会牺牲开孔的灵活度和侧板散热面积，成本也更高。
密封和散热天然是一对矛盾：密封越严，壳体上能开的通风孔就越少，热量只能从壳体表面慢慢导出。只有在粉尘重、油雾大的车间，驱动器直接裸露挂在墙边或机旁时，才值得考虑带密封的防护壳。多数电控柜场景，IP20 的通风格局机箱反而更合适——别为用不上的防护等级买单，也别让密封结构挡住本该散出去的热。

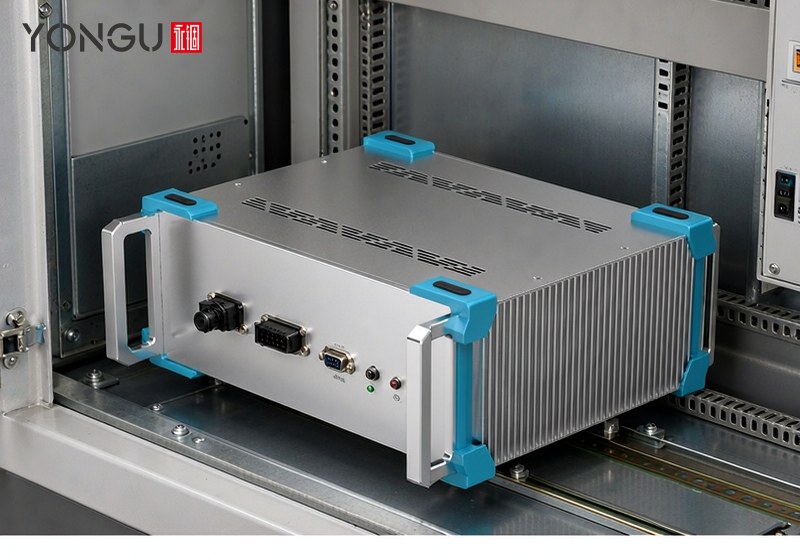

A 系仪器机箱用组合侧板做散热齿，把机箱两侧变成大面积的散热鳍，正好接住中大功率伺服驱动器的模块热量。结构上是前后面板加上下盖板，再拼组合侧板、拉手和八个防护包角，底部带自粘胶垫；高度覆盖 2U、115mm、3U、4U，宽度 260~450mm，深度 226~376mm，表面为拉丝或喷砂银白阳极氧化。
对驱动器来说，功率模块贴着带散热齿的侧板，热量直接摊到鳍片上，比光面壳体降温更稳，适合长期满载的进给轴、主轴驱动。铝合金本身导热好，鳍片又把有效面积放大数倍，是典型的低成本被动散热方案。需要兼顾电磁屏蔽时，还可选导电氧化处理，让壳体同时承担一层屏蔽与等电位的作用。

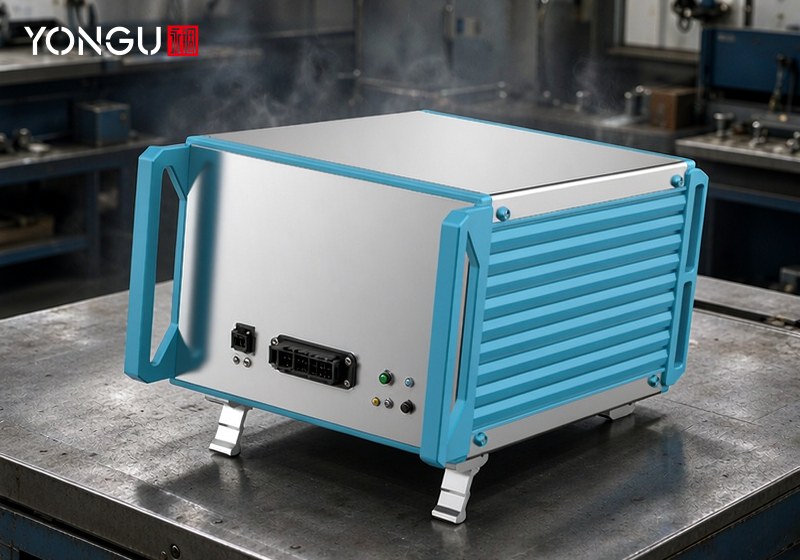

D 系机箱自带减震机脚和机内横梁，产品定位里就覆盖工业控制里的伺服驱动。机脚把机箱支离台面、吸收车间设备传来的振动，横梁给功率模块和走线留出规整空间，利于散热也利于理线。
在油雾、轻微震动的车间里，把驱动器放在带机脚的 D 系机箱上，比直接贴板更稳；前后面板 5mm 厚，开孔攻丝都方便，电源、电机、编码器接口各就各位。机脚支起的高度还顺手留出了底部过线空间，电缆可以贴着台面走，不被设备压住。需要竖向贴柜的扁平机型，则可走带壁挂孔的 G 系，思路一致、只是安装方式不同。
按伺服驱动器的功率和安装位置，铝合金机箱可以分三档对位：
| 功率档 | 机箱方案 | 结构要点 | 适用设备 |
|---|---|---|---|
| 小功率（贴壁 / 台面） | 带机脚铝机箱 D03（260×178mm） | 减震机脚 + 机内横梁，前后面板开孔 | 步进 / 小功率伺服，车间台面 |
| 中功率（散热优先） | 散热齿机箱 A07（438×178mm） | 组合侧板散热齿，被动散热面积大 | 进给轴 / 主轴驱动，电柜内竖向散热 |
| 大腔体（多轴 / 扩展） | 大腔体铝机箱 A10（450×178mm） | 同 A 系散热齿结构，腔体更长更宽 | 多轴驱动、带制动电阻 / 滤波器 |
三款都做拉丝或喷砂银白阳极氧化，前后面板支持开孔、丝印与长度定制。宽度和长度都能按驱动器的实际板型调整，深度以 50 / 100mm 为模数递增，不必为一个特殊尺寸去开模。需要壁挂贴柜的扁平机型，可走 G 系带壁挂孔的型号；按 D / A 两系讲清散热与机脚两条主线，选型不超这三档的功率覆盖。
伺服驱动器的面板开孔、丝印、长度甚至颜色，都按你的驱动器型号来定。永锢支持来图定制，一件起订，小批量快速打样，开孔、丝印、长度、颜色都能调，无需开模。把驱动器的尺寸和接口图发过来，按真实板型对位机箱，避免出现小盒装大设备的尴尬，也帮你把散热齿朝向、机脚位置一次定准。
