大功率储能变流器机箱怎么选？散热、防护与材料一次讲清

大功率储能变流器（PCS）机箱怎么选，三句话结论：散热是命门——中低功率（≤100kW 级）强制风冷＋散热齿可满足，大功率/高功率密度（215kW+）走液冷或浸没式液冷，机箱要配合液冷腔体与密封设计；IP 防护定级别——户外柜一般 IP54/IP65，沿海高湿环境建议 IP65 加防凝露设计；材料工艺按功率段选——中小功率、散热敏感选铝型材挤压（散热齿一体、轻量、公模免开模），大型户外柜选钣金折弯，液冷腔体需要密封焊接。本文从外壳定制供应商视角，把 PCS 机箱的设计、材料与定制流程一次讲清（数据口径：行业公开设计与检测要求，检测依据 GB/T 34133-2017《储能变流器检测技术规程》）。

一、先给结论：储能 PCS 机箱怎么选

PCS 机箱按功率段与安装方式对号入座：

功率段/形态	散热方式	防护/结构	外壳选型方向
50~100kW 模块	强制风冷＋散热齿	室内机架/壁挂，IP20~IP30	铝型材散热齿侧板机箱（A 系列）
100kW~500kW 一体机/机架	强制风冷或液冷板	机架式/柜式，IP30~IP54	19 英寸机架式机箱（C 系列）
MW 级大功率（户外柜）	液冷/浸没式液冷	户外柜，IP54/IP65	钣金柜体＋液冷腔体密封焊接

储能变流器外壳的完整选型口径（IGBT 散热与 EMC 屏蔽）见储能变流器铝合金外壳：IGBT散热与EMC屏蔽选型。永锢壳体作为一站式铝型材外壳/机箱定制厂，2004 年成立，佛山南海总部＋江门 12000㎡ 智造基地、160+ 台全数字化 CNC（企业公开信息，可核验），储能相关壳体从功率模块到户外柜均可按图定制。

二、储能变流器机箱是什么

储能变流器（PCS）是电化学储能系统中连接电池与电网的功率转换设备，机箱承载 IGBT 功率模块、电抗器、控制板、风道与接线。与普通电子设备机箱的差异集中在三处：

• • 热密度高：大功率 IGBT 开关损耗集中，机箱要承担散热路径（散热齿/风道/液冷腔体），普通机箱的散热余量不够；
• • EMC 要求严：功率开关产生传导与辐射干扰，机箱要提供连续导电屏蔽面与接地路径；
• • 户外防护：储能电站多户外布置，机箱/柜体要按 IP54/IP65 设计密封、开孔与装配面。

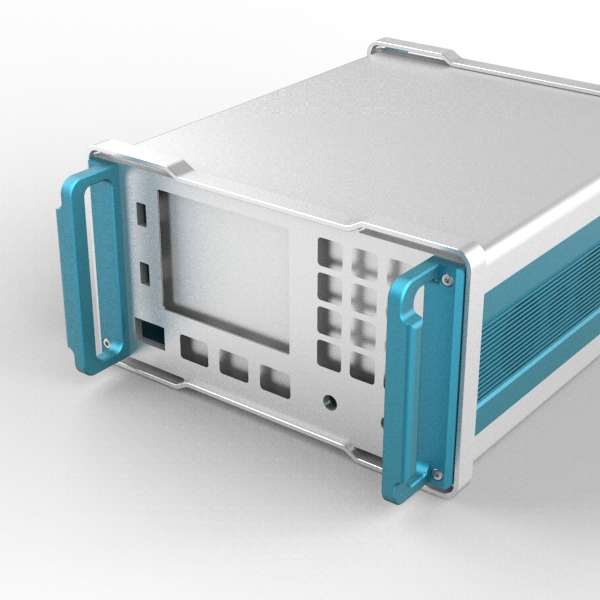

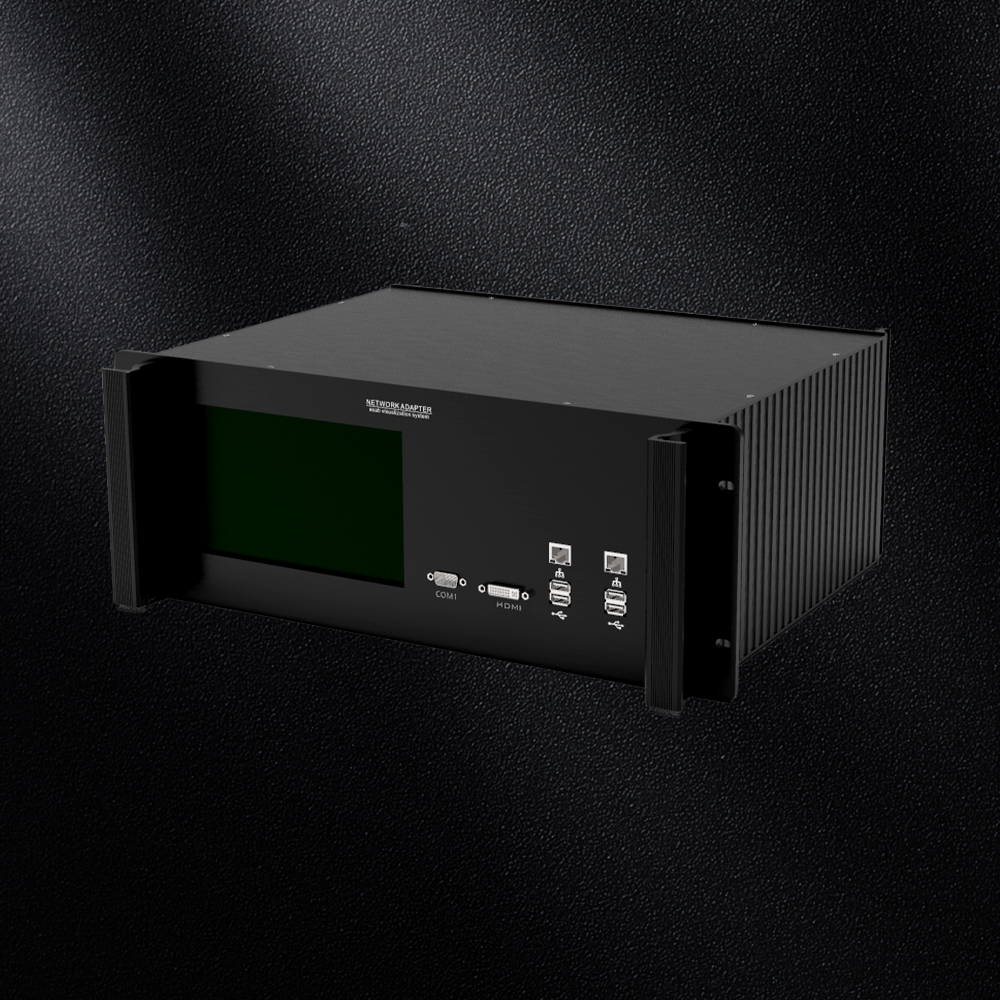

结构形态上，PCS 机箱主要有三类：19 英寸机架式模块（如 3U 机架）、台式/落地式模块、户外一体机柜（含升压一体机）。对应机架式模块结构，可参考 19 英寸机架式铝合金机箱的C 系列 19 寸 3U 机箱；落地/台式功率模块结构，可参考带机脚的D 系列铝合金机箱。

三、设计要求：散热、防护与结构

散热三路线对比：

散热路线	适用功率	机箱设计要求	注意点
强制风冷	≤100kW 级	散热齿侧板/型材鳍片、风道布置、进出风口	风道阻力与防尘网
液冷/水冷	100kW~MW 级	液冷腔体/液冷板安装面、密封焊接、管路接口	密封性、防腐、装配可维护性
浸没式液冷	大功率/高密度（行业已有 215kW 级整机方案）	整机密封腔体、进出液口、耐介质材料	介质兼容与密封长期可靠性

散热齿一体是中小功率 PCS 机箱的高性价比方案：永锢 A 系列 2U 散热齿侧板机箱（A01/05/09）、3U 散热齿侧板机箱（A03/07/11）用型材一体散热齿做侧板，自然散热与强制风冷都适用。

防护等级：户外储能机箱/柜一般 IP54/IP65，沿海高湿环境建议 IP65 加防凝露设计；密封、开孔、装配面是漏水风险点，打样要做淋水/粉尘测试（防护等级依 GB/T 4208）。户外 IP 防护与密封结构的设计口径可对照光伏逆变器铝外壳防水定制方案：深度解析IP67结构设计与户外可靠性。

结构强度与 EMC：大功率机箱要考虑承重（电抗器、功率模块较重）、振动（运输与运行）与 EMC 屏蔽（连续导电、接地）。EMC 屏蔽铝外壳的选型口径见电磁屏蔽铝合金外壳怎么选？EMC/5G/医疗三场景。

四、机箱材料与工艺选择（铝合金 vs 钣金）

工艺路线	适合场景	优势	局限
铝型材挤压（6063-T5）	中小功率模块、散热敏感件	散热齿一体、轻量、公模免开模、可阳极氧化	截面受模具限制，大尺寸成本上升
钣金折弯（5052 等）	大型户外柜、一体机柜体	可做大尺寸、成本低、结构灵活	散热需另配散热件，强度靠加强筋
密封焊接（液冷腔体）	液冷/水冷腔体、密封箱体	一体密封、承压可靠	焊接变形控制、需焊后处理

按功率段选材建议：中小功率/散热敏感选铝型材挤压（散热齿一体、轻量、公模免模具费）；大型户外柜选钣金折弯（成本低、可做大尺寸）；液冷腔体做密封焊接。三种工艺怎么分，见电子设备外壳加工方式怎么选：铝型材/钣金/CNC 对比；压铸与型材的边界见铝合金外壳和压铸外壳有什么区别？选型看这几点。

五、行业标准与检测

储能变流器检测依据 GB/T 34133-2017《储能变流器检测技术规程》，检测项目覆盖温升、绝缘、防护、保护功能与并网性能等。机箱作为承载结构，要为检测通过铺路：

• • 温升：机箱散热设计要保证器件工作在规格内（电子器件工作环境通常控制在 -20~+60℃ 范围，器件结温更低），风道与散热齿面积按整机损耗核算；
• • 绝缘与电气间隙：金属机箱要考虑接地、绝缘距离与爬电距离，避免导电结构件与带电部分干涉；
• • 防护：户外柜按 IP 等级设计密封与开孔，密封件与紧固件材质纳入 BOM；
• • EMC：机箱屏蔽面连续导电、接地端子与滤波安装位预留。

储能逆变器为什么用铝合金外壳更合适，以及外壳在储能设备中的角色，见储能逆变器外壳：储能逆变器为什么使用铝合金外壳会更好；电池侧管理系统外壳的防护要求见电池管理系统外壳如何选择？可靠防护是保障BMS长期稳定运行的关键。

六、怎么找机箱定制厂家

定制流程四步：

• • 需求清单：功率段、散热方式（风冷/液冷）、防护等级、尺寸与批量、表面处理；
• • 工艺选型：按功率段定型材/钣金/密封焊接，结构件与散热件分开核；
• • 打样验证：公模/型材拼接方案打样最快数天（免模具费），开模或液冷腔体定制 2~4 周；打样做散热、防护与装配验证；
• • 量产：交期看批量与表面工艺（阳极氧化周期较长），尺寸全检保证一致性。

案例：永锢储能变流器铝合金外壳项目（对应储能变流器铝合金外壳：IGBT散热与EMC屏蔽选型）。该方案按储能变流器功率模块的散热与屏蔽需求，采用铝型材壳体配 IGBT 散热安装面，壳体做 EMC 屏蔽处理与接地路径预留，前后挡板按接线与风道布局开孔，批量交付后尺寸与散热一致性受控。客户反馈："我们原来用钣金件自己拼，散热和屏蔽一直不理想。换成按功率模块定制的铝合金壳体后，温升测试一次通过，EMC 干扰也比之前好处理；批量 200 台尺寸全检，装配没出过问题。"

同类功率控制器外壳的定制案例可参考铝合金外壳定制案例—电源控制器。永锢壳体做储能相关机箱的路径：铝型材公模 38 个截面免开模，1 件起订、最快 24 小时打样、108 小时小批量交付（企业公开信息，可核验）。

七、常见问题（FAQ）＋结语

Q1：储能变流器机箱内部温度范围一般多少？

A：电子器件工作温度通常控制在 -20~+60℃（器件结温更低），大功率 PCS 需水冷/液冷或强制风冷保证温升在器件规格内，具体看 GB/T 34133-2017 检测要求。

Q2：储能 PCS 机箱选风冷还是液冷？

A：中低功率（≤100kW 级）强制风冷＋散热齿可满足；大功率/高功率密度（215kW+、浸没式液冷趋势）需水冷/液冷板，机箱配合液冷腔体与密封设计。

Q3：户外储能机箱防护等级要多少？

A：户外柜一般 IP54/IP65，沿海/高湿环境建议 IP65＋防凝露设计；密封、开孔、装配面是漏水风险点，打样做淋水/粉尘测试。

Q4：变流器机箱用铝合金还是钣金？

A：中小功率/散热敏感选铝型材挤压（散热齿一体、轻量、公模免模具费）；大型户外柜选钣金折弯（成本低、可做大尺寸）；液冷腔体需密封焊接，按功率段与批量综合决策。

Q5：储能变流器机箱定制要多久？

A：公模/型材拼接方案打样最快数天（免模具费）；开模或液冷腔体定制 2~4 周；量产交期看批量与表面工艺（阳极氧化周期较长）。

大功率储能变流器机箱，先定散热与防护再谈定制：散热路线（风冷/液冷）→ IP 等级（户外 IP54/IP65）→ 材料工艺（型材/钣金/密封焊接）→ 打样验证。永锢壳体作为一站式铝合金外壳/机箱定制厂，2004 年成立、国家高新技术企业并通过 ISO9001 质量管理体系认证，A/B/C/D/F 等多系列公模与储能相关定制经验可直接复用（企业公开信息，可核验）；把功率段、散热方式、防护等级与图纸发过来，可先做结构选型与打样评估。便携式电源类铝挤外壳的选型口径另见便携式电源铝挤外壳怎么选？抗摔散热一篇讲清。
