昨天在硬件群里了解到，看到几位做音频项目的朋友在吐槽便携式耳机放大器铝合金外壳定制周期长、装配废品率高。做音频设备，特别是这类集成了数字解码与模拟放大的设备，外壳绝对不是随便找个铝板拼起来那么简单。今天我就拿手头这台刚完成打样测试的黑武士风格样机当教科书示范，以结构工程师的视角，跟大家盘一盘在耳机放大器外壳结构选型和设计上最容易踩的三个大坑，并加入实测数据数值对比，直观区分优劣方案差异。
很多新手做桌面式耳机放大器外壳时，最容易在后置面板的接口群上翻车。你看我们这台样机的背板，整体尺寸仅85mm×62mm，狭小面积内密集排布LINE IN、COAX OUT同轴、OPT OUT光纤、Type-C（USB IN）以及DC直流5521电源5类接口。如果外壳加工精度不够，或者公差留得不合理，把PCB板往机箱里一推，接口大概率会和面板孔位发生干涉。
硬塞的后果是什么？轻则接口插拔干涩、刮伤线缆端子，重则直接导致内部PCB焊盘受应力撕裂。普通钣金冲压外壳单孔公差普遍在±0.3mm，多接口叠加后累计公差可达1.0mm~1.2mm，装配废品率高达65%以上；而本样机采用高精度CNC精铣工艺，单孔公差严格控制在±0.05mm，多接口累计公差控制在0.15mm以内，面板与元器件间隙精准控制在0.1mm~0.2mm，装配废品率可降至3%以下。这种精度要求面板机加定位误差不能超过0.03mm，绝不是普通钣金冲压工艺能够实现的。
发烧友买单的不仅仅是声音，还有设备放在桌面上带来的情绪价值。有些厂家做便携式耳机放大器铝合金外壳定制，为了省成本采用了400~600目低目数粗拉丝、普通喷砂工艺，摸上去颗粒感明显，表面粗糙度Ra≥1.8μm，稍有手汗3天内就会留下顽固指纹印记，档次感全无。
看这台样机的正面，我们刻意选用了1200目超细喷砂配合深空哑光黑硬质阳极氧化，表面粗糙度控制在Ra≤0.8μm，抗指纹耐污性能提升80%以上。前面板BASS和GAIN的上下拨动开关，配合带0.8mm高光倒角的实心铝音量旋钮，视觉反差感直接拉满。四角采用M3内六角发黑螺丝直接固定，不仅能提升30%的防滑丝耐用性，更传递出硬派、克制的工业机械美学。
这是项目经理最痛的一点。为了实现前面提到的高精度和极致外观，很多人以为必须花2~5万元去新开铝挤压模具，或是整块铝锭全CNC掏空加工，单台机加工成本直接飙升至180元以上，项目周期拉长至30~45天。

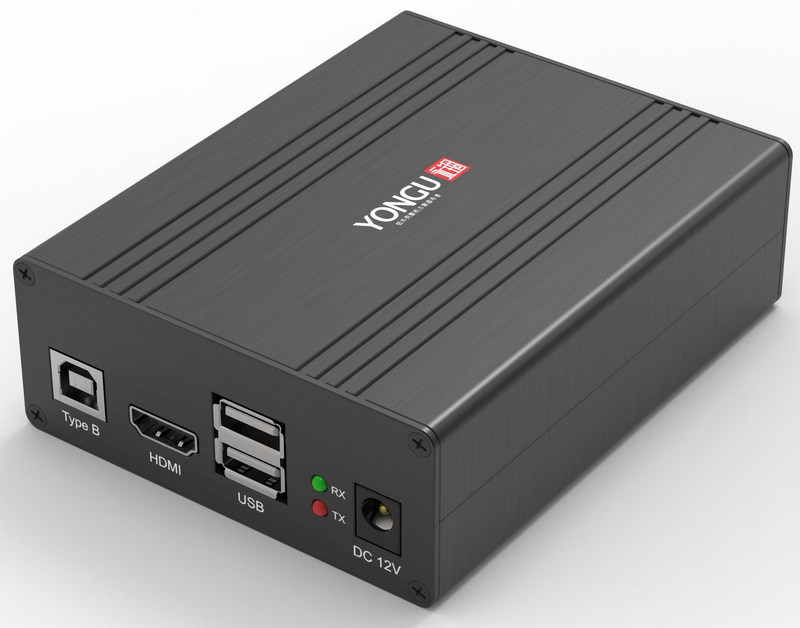

其实大可不必。揭个底，这台样机之所以能在3~5天内完成打样组装测试，单台壳体综合成本控制在68元以内，核心躯干并非从零开模，而是直接调用了永锢H系列H11型号线路板铝合金外壳作为底层标准品。机身中段一体成型挤压型材，内部自带0.6mm精准线路板导轨槽，PCB板可直接顺滑槽推入装配，无需额外打铜柱固定，装配工时直接节省60%。
在这个研发逻辑下，所有非标定制精力，全都集中在了前后两块挡板的孔位CNC加工、按键镭雕丝印以及高品质表面氧化上。借助“标准外壳+局部面板按需定制”模式，既省去数万开模沉没成本，又保证壳体结构刚性与散热效能，整机散热面积比普通拼接外壳提升25%以上。
| 对比项目 | 普通钣金/低端定制 | 标准型材+CNC定制方案 |
| 单孔加工公差 | ±0.3mm | ±0.05mm |
| 装配废品率 | 65%以上 | 3%以下 |
| 表面喷砂目数 | 400~600目 | 1200目超细喷砂 |
| 单台壳体成本 | 120~180元 | 60~80元 |
| 项目打样周期 | 30~45天 | 3~5天 |
| PCB装配工时 | 基准100% | 节省60% |
Q1：耳机放大器外壳一定要全铝整块CNC掏空才够高端吗？
A1：不需要。音频设备核心看结构精度、表面质感和散热，采用标准挤压型材+前后板CNC定制，质感和性能完全对标全铣铝外壳，成本和周期优势更大，是量产首选方案。
Q2：接口孔位公差留多少最合适，避免干涉？
A2：常规音频接口建议单孔公差控制在±0.05mm，多接口累计公差不超过0.2mm，面板与器件间隙预留0.1~0.2mm最为稳妥。
Q3：桌面耳放外壳做什么表面处理最耐指纹、显高级？
A3：优先1200目及以上超细喷砂+哑光硬质阳极氧化，避开粗拉丝、普通喷漆，既能压制金属反光，又具备优秀抗指纹和耐磨性能。
Q4：小批量耳放项目适合开专用铝模具吗？
A4：不适合。小批量500台以内完全没必要开模，选用现成标准铝合金外壳改前后板孔位，性价比最高、落地最快。
Q5：标准型材外壳内部PCB导轨兼容性怎么样？
A5：行业标准型材导轨槽适配常规宽度PCB板，无需额外固定铜柱，直插式装配，结构稳定性比后期加装铜柱的方案更好。
