便携式电源铝挤外壳怎么选？抗摔散热一篇讲清

做便携式电源的工程师都有体会：电芯和逆变板塞进去容易，壳子选不好全是后患——客户拎着去工地，摔一次外壳裂了；夏天满功率输出，逆变板热到降额。便携式电源铝挤外壳看着只是个壳，实际要同时扛住跌落、散热、重量三道关。这篇把选型的先后顺序讲清楚，照着挑基本不踩坑。

一、便携式电源的壳子，难伺候在哪

先说发热。500W 的便携电源，逆变板效率按 90% 算，满载时就有 50W 热量闷在壳里，电芯大电流充放电还要再加一份。塑料壳等于给热量盖棉被，钣金壳导热也一般。铝挤壳的好处在这：6063 型材导热系数约 200 W/(m·K)，壳体本身就是一块大散热片。

再说跌落。工地、露营、应急抢修，1 米跌落是家常便饭。塑料壳一摔就裂，薄铁皮一摔一个坑。跌落时受力的是端盖和棱边，不是壳体大面——所以防护设计都要做在这两个位置。

还有重量和雨水。整机超过 5kg 基本没人愿意拎，同强度下铝挤壳比钣金轻约三分之一；应急电源又常在雨天户外用，要不要防水，直接决定选哪个系列。

二、老师傅的挑选顺序：先定这三件事

1. 先算散热账。逆变板效率损失加上电芯发热，就是壳体要带走的热量。经验值：每 100W 发热配 150cm² 以上的有效贴壳散热面积，发热器件贴壳壁安装或加导热垫。超过这个量级，就要考虑散热齿型材或留风道。
2. 再定防护等级。摔得多的场景选带防撞结构的；会淋雨的直接上 IP67 或 IP68。这里有个坑：不是所有铝挤外壳都防水，像 K 系列这类防护框结构就没有防水能力，别搞混。
3. 最后压重量和尺寸。按"电芯 + BMS + 逆变板竖排叠放"估内腔，四周留 10~15mm 余量，电芯侧面再多留 2~3mm 鼓包空间。铝挤型材最大的优势在长度方向——宽度高度用公模，长度跟着电芯数量任意切，不用重开模。

三、这几款闭眼选

推荐系列	结构特点	尺寸范围	适合场景	推荐理由
MJ 系列	一体式铝挤型材+压铸端盖（比壳体大一圈防滑），两端防撞硅胶条	108×42~169×52 截面，长度任意	户外储能电源、应急电源、车载便携电源	IP67 防撞防溅，跌落场景最抗造
K 系列	上下壳型材+前后挡板+防护框，屏幕可低于壳体边缘并倒角	宽 70~200 × 高 24~55 × 长度任意	带显示屏的便携电源、室内或不淋雨场景	防护框+屏幕下沉设计，带屏设备友好（无防水）
M 系列	一体式型材壳体+压铸端盖+点胶密封圈，球面螺丝	60×60~100×50 截面 × 长度任意	雨天户外、码头船舶等淋雨场景的便携电源	IP68 端盖密封，官方产品线标注"便携式"

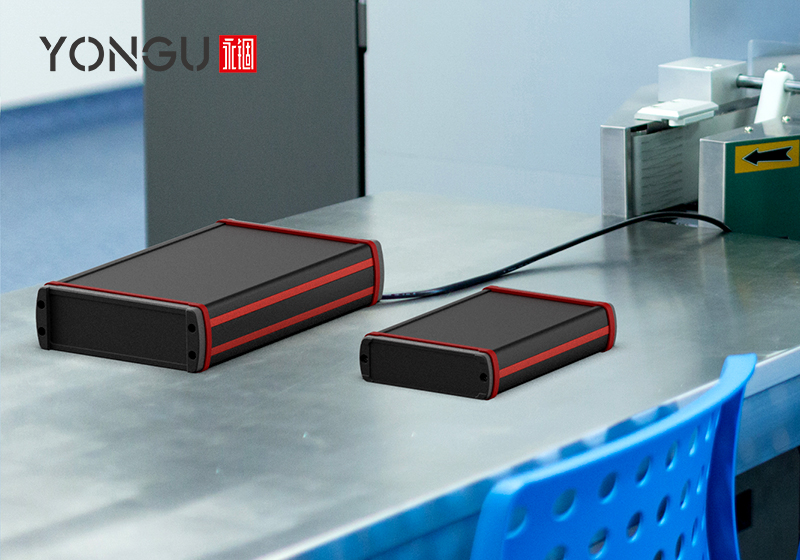

MJ 系列（主推）：便携电源的第一大死因是摔碰，MJ 两端的防撞硅胶条就是干这个的——跌落时先着地的是硅胶条和大一圈的压铸端盖棱，不是壳体面。IP67 意味着淋雨溅水不怕（但不能泡水）。MJ03（108×42 截面）适合 300W 以内的小电源，MJ05（169×52）能塞下 500W 级方案。

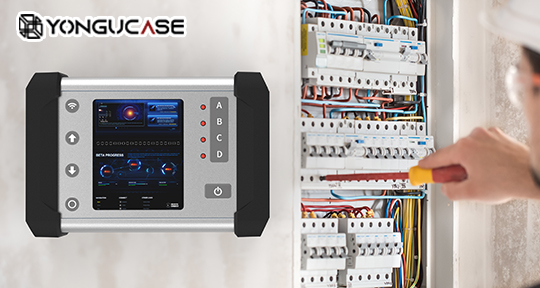

K 系列：电源带电量显示屏的话，K 系列的屏幕下沉加倒角设计能让屏面低于壳体棱边，正面朝下摔也不容易碎屏。再强调一次：K 系列无防水能力，只用于室内或不淋雨场景。

M 系列：明确要在雨天、码头、渔船这类环境用，直接上 M 系列，IP68 端盖密封。小功率电源模块（电芯少、长度短）用 M01、M02 截面就够。

其他便携式钣金外壳推荐：S系列

四、想改？这些都能动

铝挤型材的玩法是"截面用公模、长度任意切"：电芯多一节，长度加一档，不动模具。端盖开孔（AC 插座、USB、显示屏窗、开关）、丝印 logo、颜色氧化都能按图做。我们做过一款 H30 电源控制器（147×41×100，二次设计定制），就是按客户板子布局定的开孔位置和长度。打样 24 小时交付，小批量 108 小时。

五、客户问得最多的几点

铝挤外壳和钣金外壳怎么选？ 便携电源优先铝挤：同强度更轻、导热好、长度任意定制不开模。钣金适合大体积机柜类设备。

铝挤外壳能做防水吗？ 看系列。MJ 是 IP67、M 是 IP68，都是端盖密封结构；K 系列这类防护框结构无防水，淋雨场景别用。

500W 电源用铝挤壳压得住温度吗？ 逆变板贴壳安装加导热垫，铝壳本身当散热器，多数 500W 方案不用加风扇。前提是发热器件必须和壳壁贴实——悬空的板子等于没散热。

开孔和丝印另外收费吗？ 按图纸报价，一件起订、无起定量；开孔方案可以先免费评估。

能先出 3D 图核对吗？ 可以。把板子尺寸和电芯布局发过来，工程师出 3D 开孔图和装配核对图，确认后再打样。

延伸阅读

• • 铝合金外壳定制案例—电源控制器（H30）
• • 便携式检测仪——永锢铝外壳设计项目

---

做便携电源的，把电芯数量、逆变板尺寸和使用场景发给工程师，免费出选型方案加开孔图。
