便携式检测仪(光通信便携检测仪表产品)——永锢铝外壳设计项目

22-11-15

便携式检测仪(光通信便携检测仪表产品)——永锢铝外壳设计项目

一、项目输入

(一)客户简介

武汉某某科技股份有限公司

 总结:①上市公司 实力雄厚②技术研发能力强③重视产品和服务④市场占有率前5

(二)项目背景

1、项目名称

便携式检测仪表外壳

2、项目目标

本产品为一款定制便携检测仪表,需要完成工业设计、结构设计,交付样品实物及相关图纸。

3、产品属性

光通信用便携检测仪表产品。

4、功能配置

①7寸触摸屏-IPS屏,可室外使用。②供电:可使用便携电源供电,机器内置锂电池,也可以通过锂电池供电③模块-机器内有若干功能模块,可插拔,需设计插拔解锁机构。

5、显控面板

7寸触摸屏-IPS屏

6、材料工艺

产品外部使用软塑料类包裹,便于用户使用;内部为轻质金属结构件,需最大程度控制重量。

7、设计要求

产品采用简约工业设计风格,要求整体美观大方,有较强的人体工学特征。

8、其他要求

①接口全部在顶部,背部是电池仓,要比较方便更换电池

②后面支撑架,侧面提手



二、产品分析

(一)竞品分析

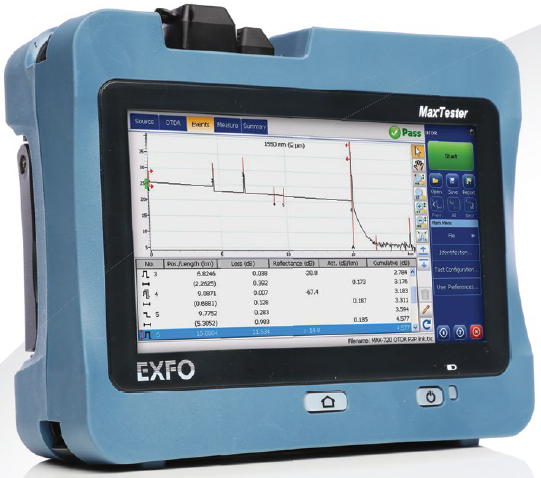

1、竞品A

品牌:EXFO

名称/型号:智能的连接器和光纤验证工具MAX-FIP

形态:整体造型方正;机身两侧有弧线造型,增强手部握持感

材质:主体塑料

特色功能:有扩展背带,方便在户外使用

色彩:蓝色+深蓝色





便携式检测仪器外壳

2-1 竞品A

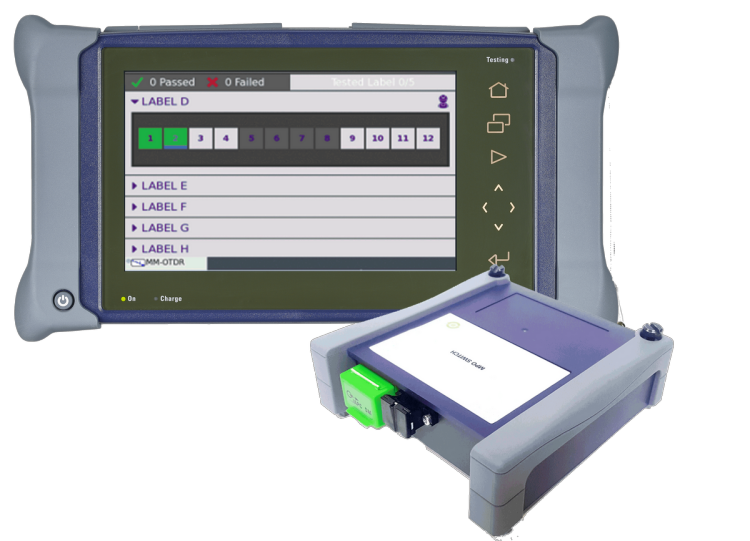

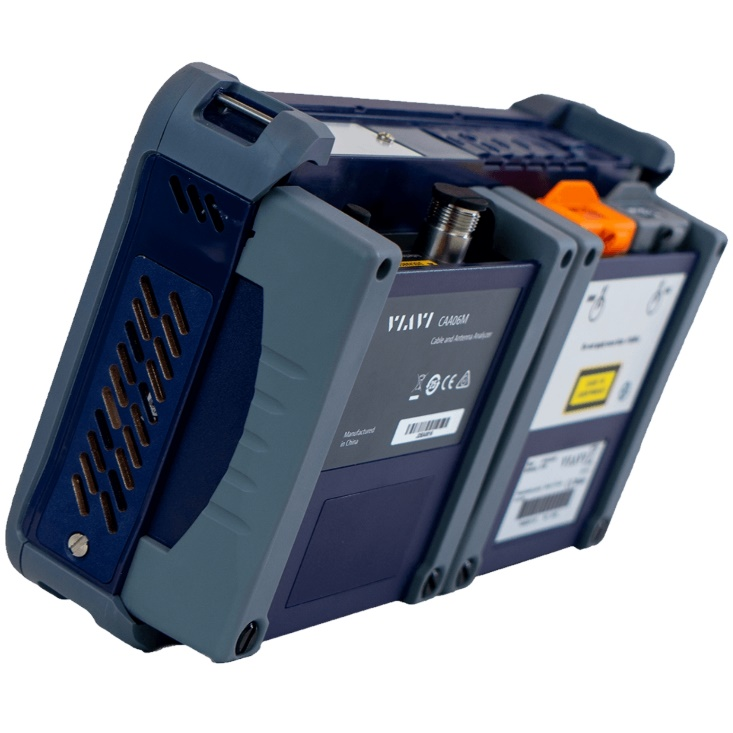

2、竞品B

品牌:VIAVI

名称/型号:可自动执行 MPO 线缆 OTDR 测试的全功能综合解决方案

形态:整体造型柔和;机身两侧有保护软胶,对一些碰撞有一定的保护作用

材质:主体塑料+软胶保护

特色功能:根据不同的需求更换不同模块满足不同场景使用

色彩:灰色+蓝色





便携式检测仪器外壳

2-2 竞品B

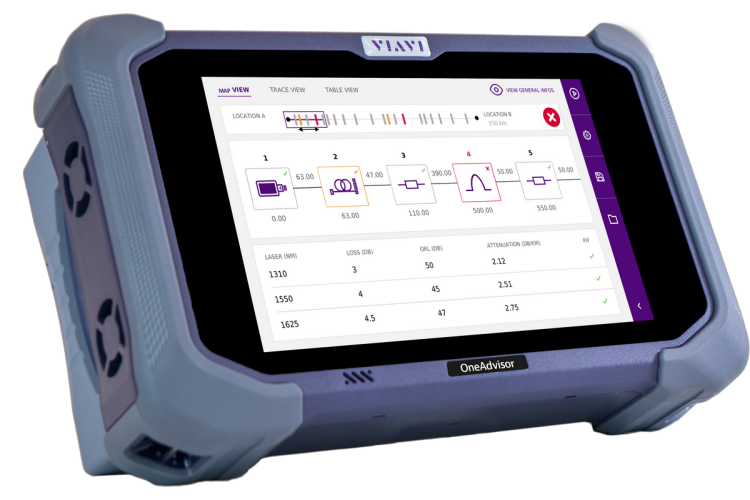

3、竞品C

品牌:VIAVI

名称/型号:OneAdvisor-800

形态:整体造型线条流畅;机身两侧有保护软胶,对一些碰撞有一定的保护作用材质:主体塑料+软胶保护

特色功能:根据不同的需求更换不同模块满足不同场景使用

色彩:灰蓝色+蓝色



便携式检测仪器外壳

2-3 竞品C

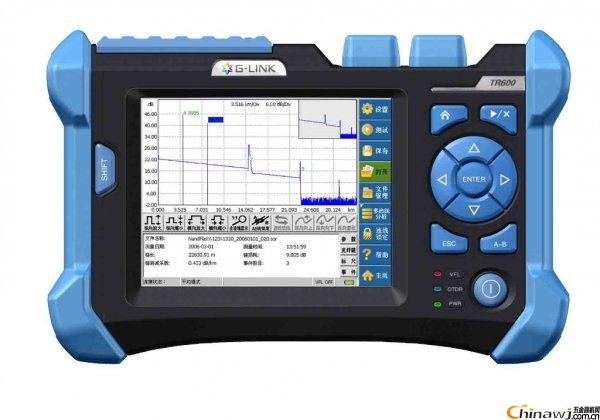

4、竞品D

品牌:G-LINK聚联科技

名称/型号:OTDR光时域反射仪光纤测试仪TR600

形态:造型有点夸张,细节稍微复杂材质:主体塑料

色彩:蓝色+黑色



便携式检测仪器外壳

2-4 竞品D

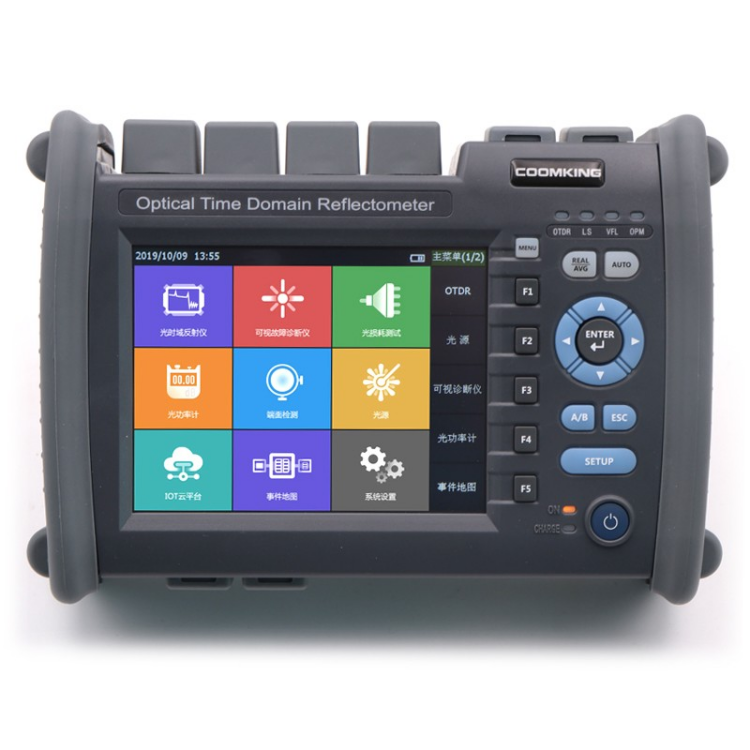

5、竞品E

品牌:CommKing

名称/型号:OTDR光时域反射仪CKOT-1A

形态:直线与弧线造型结合,机身刚中带柔材质:主体塑料

色彩:深灰色



便携式检测仪器外壳

2-5 竞品E

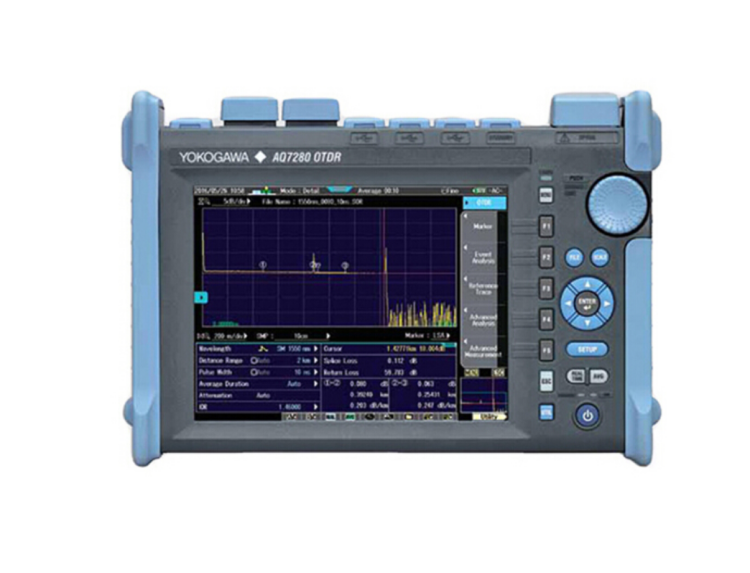

6、竞品F

品牌:YOKOGAWA

名称/型号:光时域反射仪OTDR光纤测试仪光缆故障检测仪,日本横河AQ7280

形态:整体直线造型,机身硬朗材质:主体塑料+软胶保护

色彩:蓝色+灰色



便携式检测仪器外壳

2-6 竞品F



(二)特色功能

1、EXFO

①可背在身上操作

2-7 功能展示图

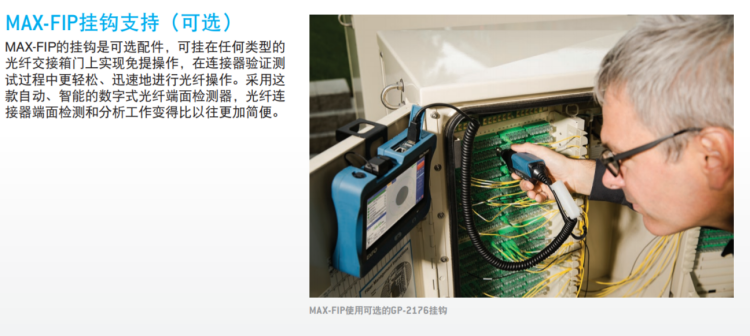

②可挂起操作

2-8 功能展示图



2、功能模块化

便携式检测仪器外壳

2-9 功能展示图



便携式检测仪器外壳

2-10 功能展示图



总结:共性元素 专业感,坚固耐用,功能强大。





三、环境分析

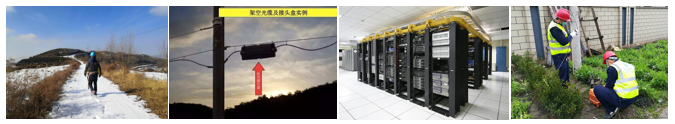

3-1 应用环境图



(一)使用环境

机房,基站,数据中心,实验室,办公室,城市街道,乡村道路,铁路铁轨,通信信号塔,军事基地,校园,水下埋线处,地下埋线处,光缆接线处,接线盒,··· ···

(二)影响因素

气候,温度,海拔,雨水,泥沙,碎石,光线强弱,放置空间,固定条件,人为因素

(三)总结

检测仪器的使用环境涵盖所有需要进行光通信检测的室内外环境,多种放置状态,需要挂、背、提、握、托、躺等,因此要有支架把手,方便不同的状态使用



四、用户分析

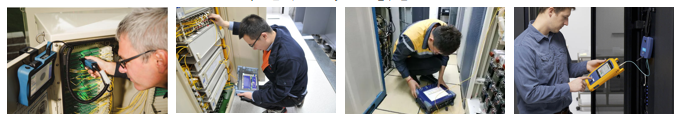

4-1 用户实用设想图

(一)用户群体

光通信行业专业人员,通信行业研发人员,技术维护人员,各行业通信部门专业人员,军方技术人员,校园通信技术人员,数据中心技术人员,基站维护人员··· ···



(二)用户特性

拥有光通信方面的专业知识;能较为熟练地使用检测设备;男性为多数女性为少数;有可能需要长时间从事检测的工作



(三)用户习惯

手持仪器进行工作;工作时站立,弯腰或半蹲进行检测;双手配合进行操作;视线多数落在仪器屏幕上;对于有无线功能的仪器采取放置仪器远程进行操作的方法;环境条件允许时仪器放置在地面,桌面,壁挂或悬挂;工作时一手持握另一手更换功能模块;环境条件允许时放置状态更换功能模块;非工作状态下手持仪器;

(四)总结

方便检测人员使用,如可以背着或是支架支撑起来使用,他们工作使用的设备比较多,使用的时候会随便摆放,甚至会有磕碰的情况,产品需要具备一定的防护性能



五、设计方向

(一)现有产品外观特征

1、形态

工业风 硬朗

2、色彩

黑白灰为主,蓝色点缀。色彩单一

3、材质&肌理

塑料、软胶

4、使用体验

模块更换、按键、支架、握持、背带

(二)突破方向

1、形态

· 从整体大型打破现有特征· 试极简形态2、色彩

· 延续黑白灰素雅色调· 尝试色彩碰撞 更具有视觉冲击力3、材质&肌理

· 延续塑料,软胶,局部增加金属

· 提升质感与强度· 增加纹理

4、使用体验

· 通过造型对功能分区· 抓握的时候,手感更好· 模块更换方便

总结:设计方向以专业易用转变。





六、功能布局

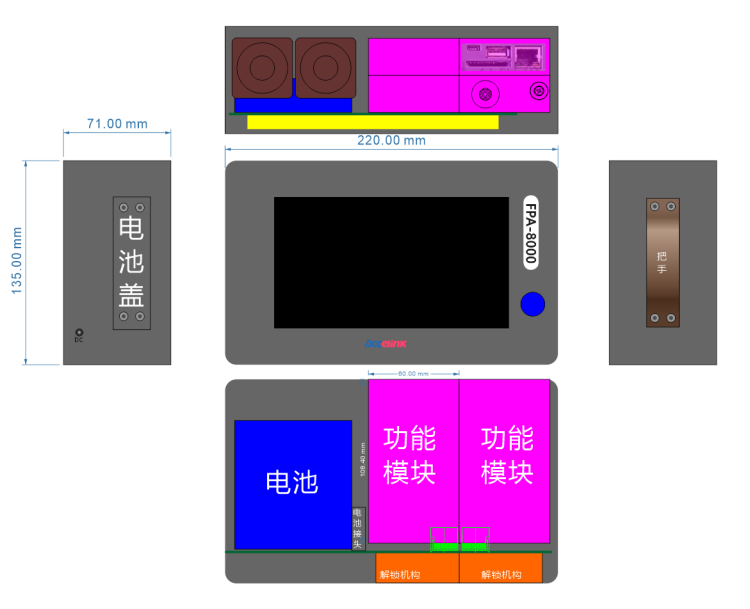

内部含这些元件:1.电池1只2.风扇若干个(根据实际设计)3.背板一个(放在底部,4个功能模块插在这个背板上,电池的连接器也需要放在上面)4.功能模块4个(注意:重量含电池不能超过1.5kg)

6-1 功能布局图





七、设计方案

(一)总述

便携式检测仪器外壳

7-1 铝壳体A+B+C款设计图



(二)方案A

1、设计灵感

①造型DNA:干练 专业 专注

②造型元素:简约大块面,简约中不失专业感

7-2 设计灵感图



7-3 设计灵感图



2、整体展示

产品尺寸:240X135X70mm

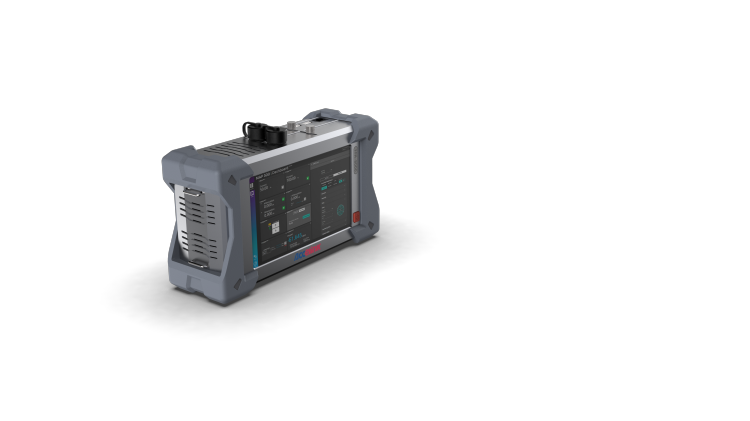

便携式检测仪器外壳

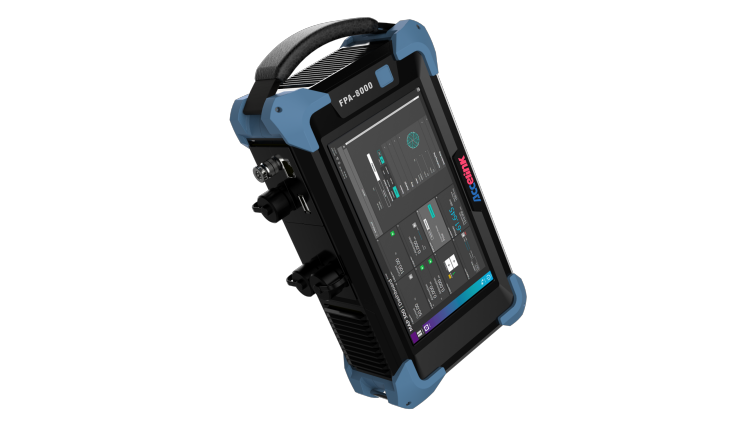

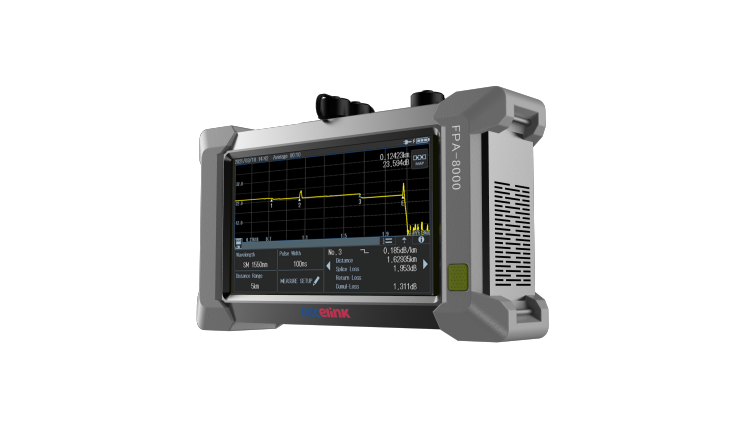

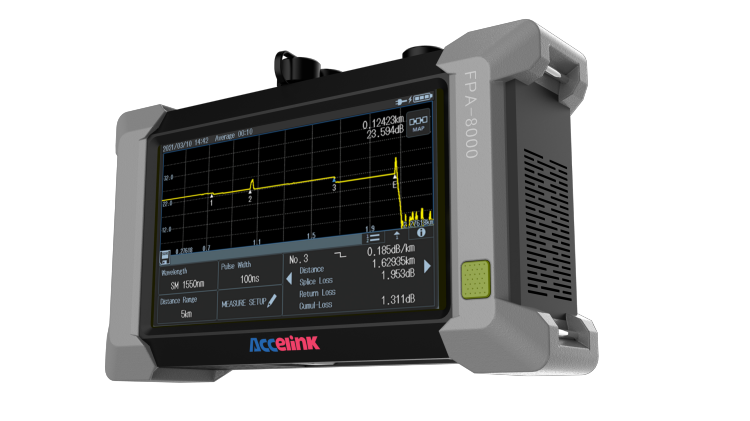

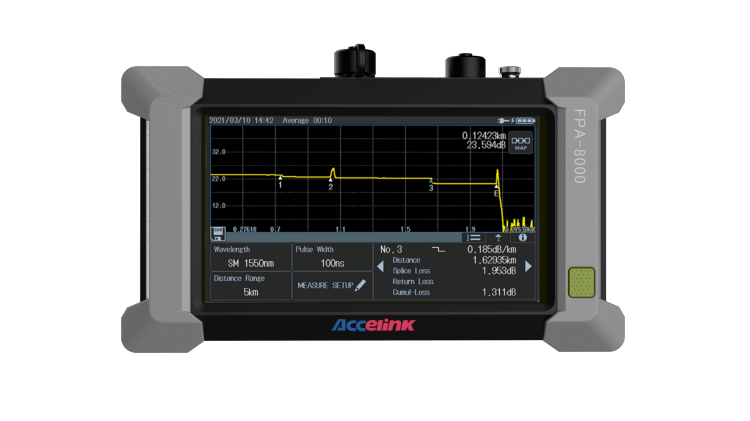

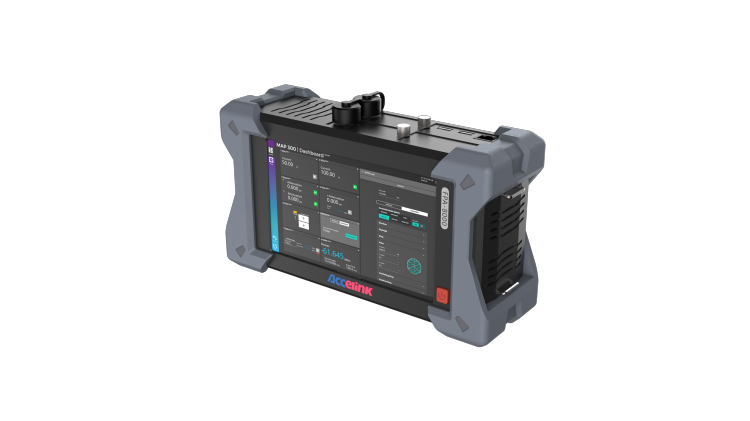

7-4 机箱整体展示图



3、部件细节

便携式检测仪器外壳

7-5 功能模块图



便携式检测仪器外壳

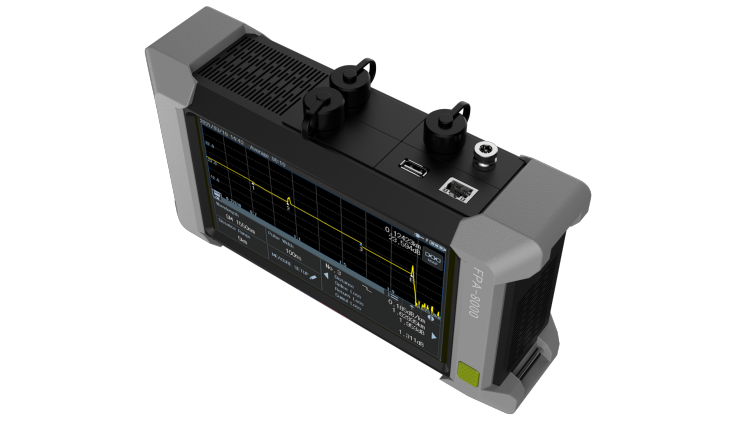

7-6 散热格栅图

 便携式检测仪器外壳


7-7 解锁机构图



便携式检测仪器外壳

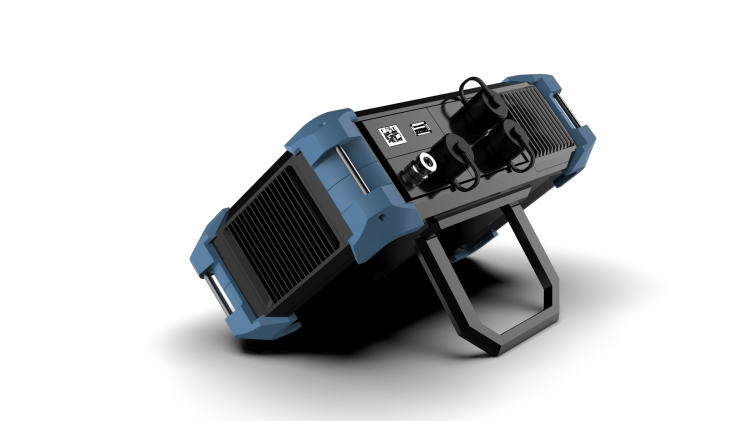

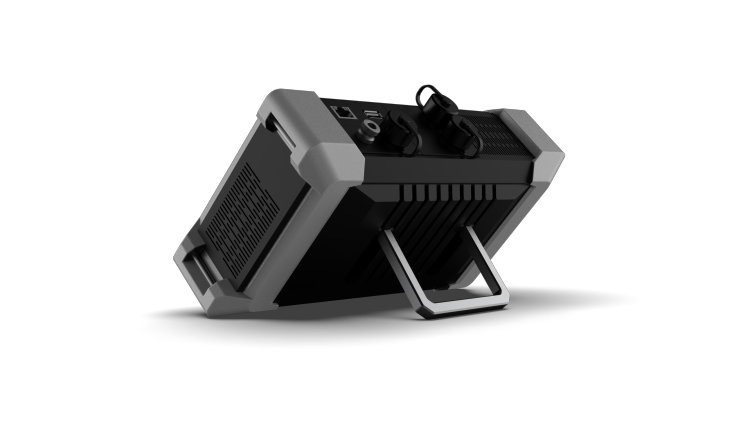

7-8 背部支架图



便携式检测仪器外壳

7-9 背部支架图



便携式检测仪器外壳

7-10 背部支架图



便携式检测仪器外壳

7-11 把手图



便携式检测仪器外壳

7-12 把手图



便携式检测仪器外壳

7-13 铝合金壳体图

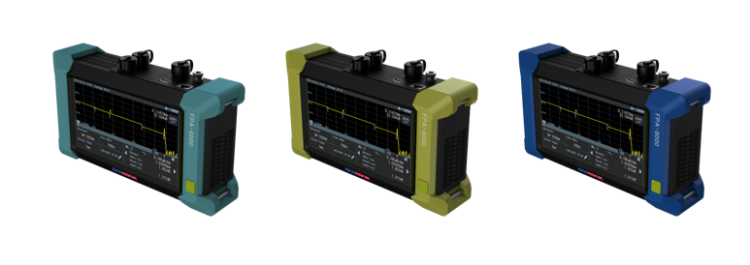

便携式检测仪器外壳

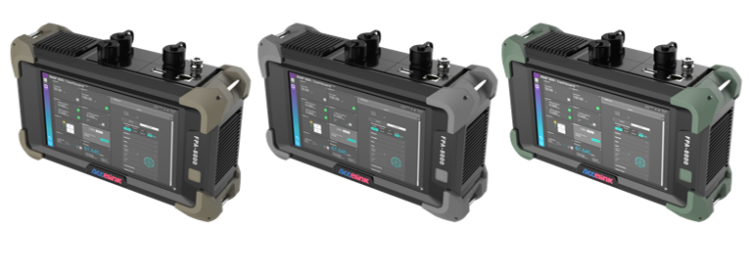

7-14 配色图



(三)方案B

1、设计灵感

①造型DNA:厚重 安全 可靠

②造型元素:采用粗犷大气的线条,打造出坚固耐用的品质


7-15 设计灵感图



7-16 设计灵感图



2、整体展示

产品尺寸:240X135X70mm

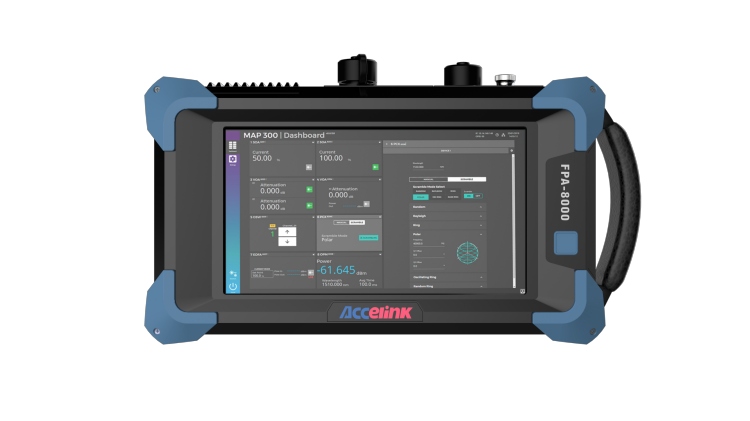

便携式检测仪器外壳

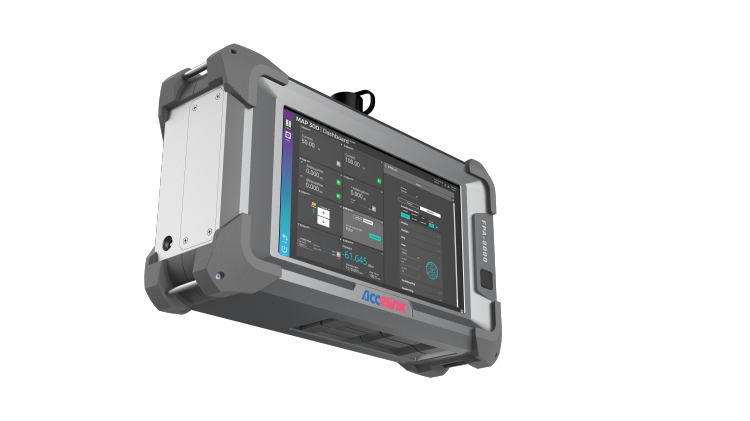

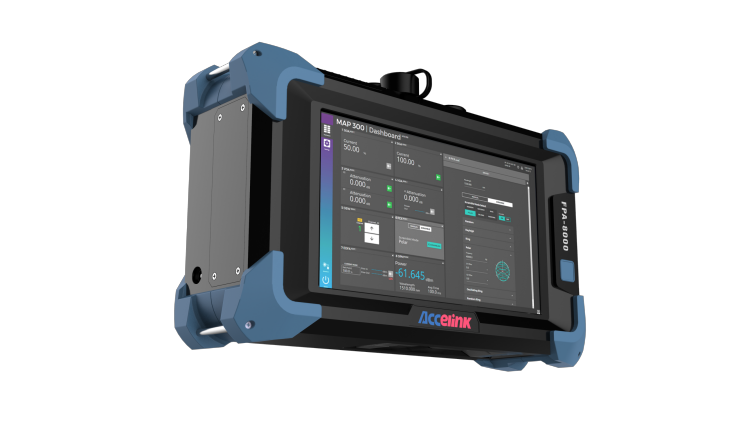

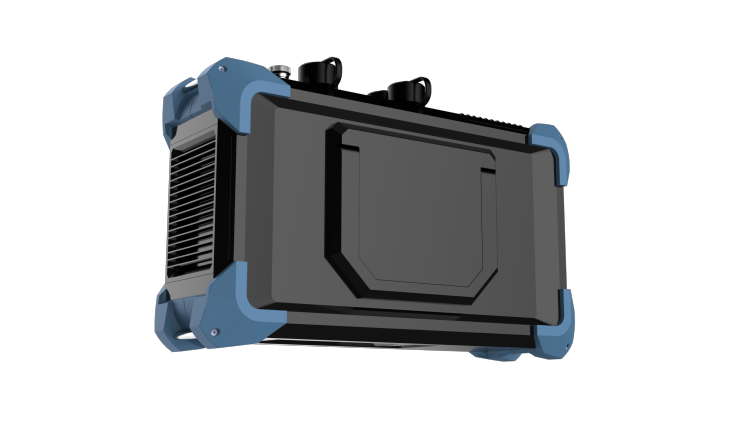

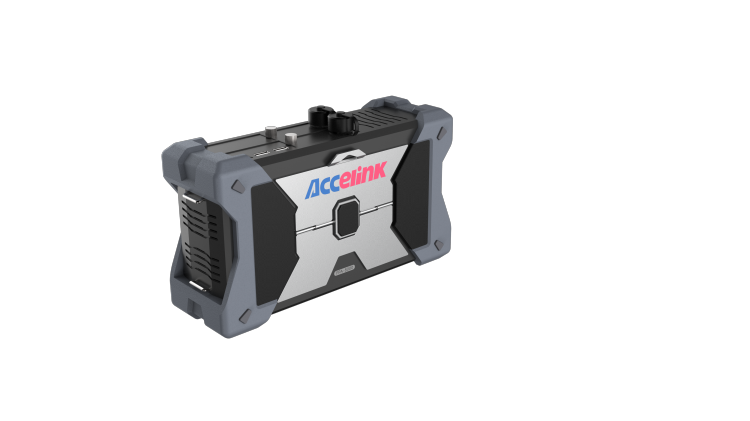

7-17 整体展示图



3、部件细节

便携式检测仪器外壳

7-18 散热格栅图



便携式检测仪器外壳

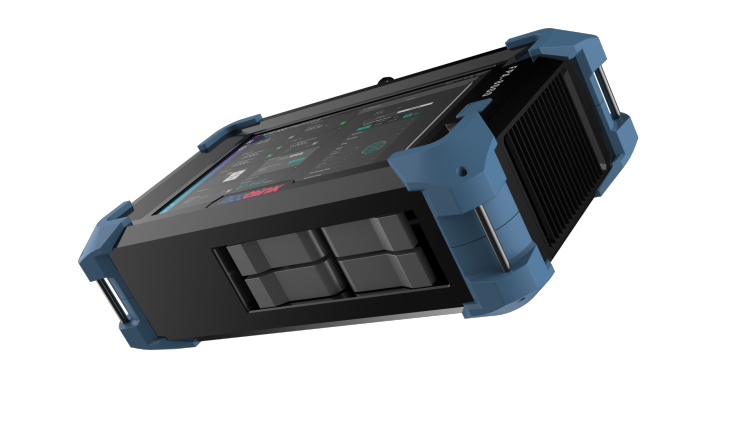

7-19 功能模块图



便携式检测仪器外壳

7-20 解锁机构图



便携式检测仪器外壳

7-21 把手图



便携式检测仪器外壳

7-22 背部支架图



便携式检测仪器外壳

7-23 背部支架图



便携式检测仪器外壳

7-24 铝合金壳体图



便携式检测仪器外壳

7-25 配色图



(四)方案C

1、设计灵感

①造型DNA:凌厉 锋芒毕露  ②造型元素:利索的几何线条,营造出极具未来感的造型



7-26 设计灵感图



7-27 设计灵感图



2、整体展示

产品尺寸:240X135X70mm

便携式检测仪器外壳

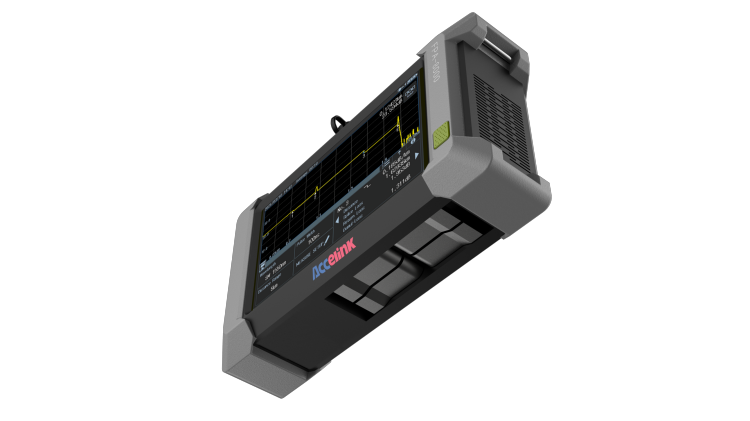

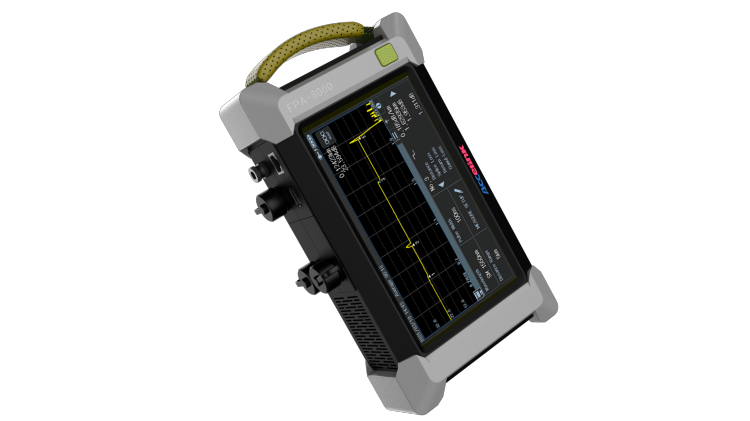

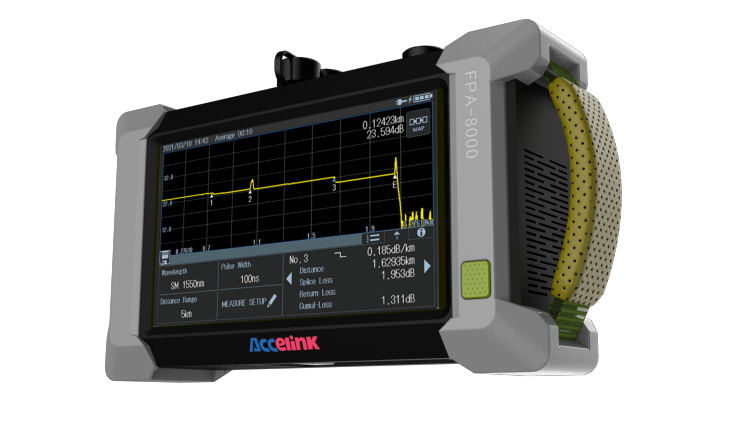

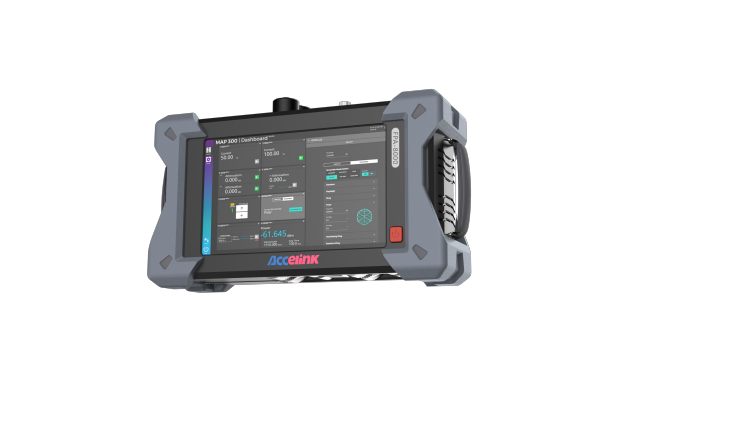

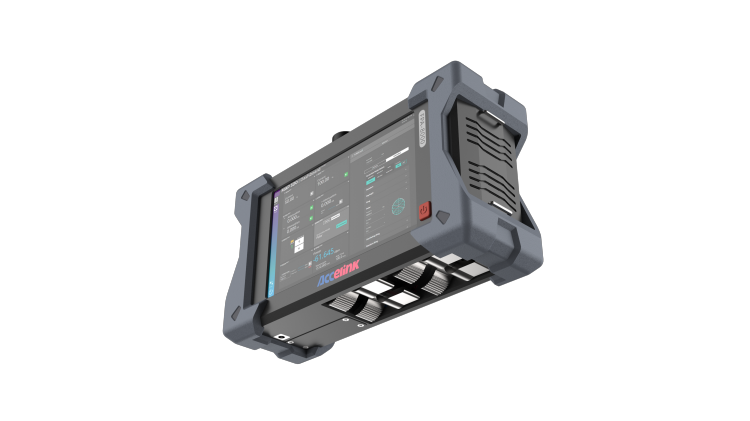

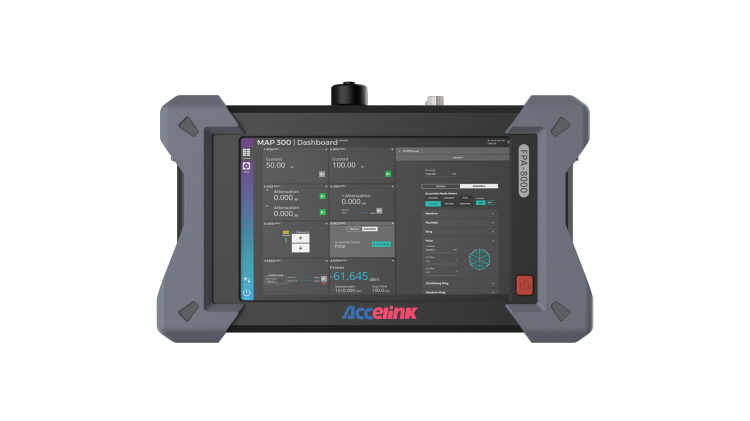

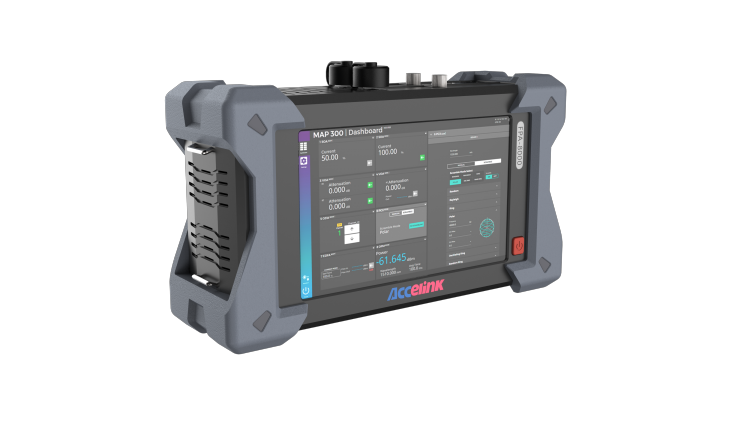

7-28 整体展示图



3、部件细节

便携式检测仪器外壳

7-29 解锁机构图



便携式检测仪器外壳

7-30 背部支架图

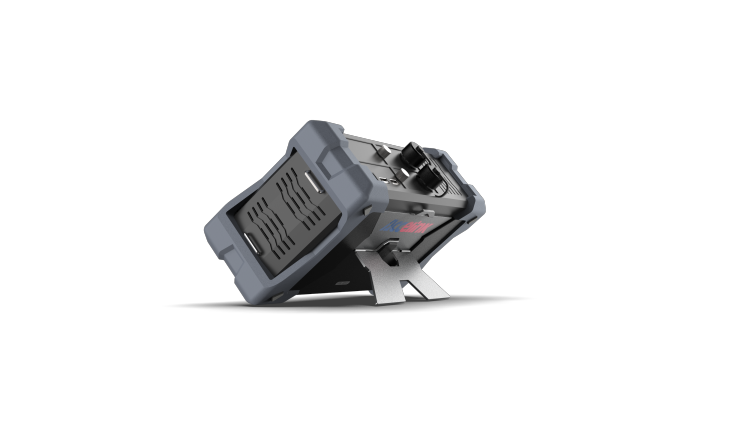

便携式检测仪器外壳

7-31 背部支架图



便携式检测仪器外壳

7-32 把手图



便携式检测仪器外壳

7-33 把手图



便携式检测仪器外壳

7-34 铝合金壳体

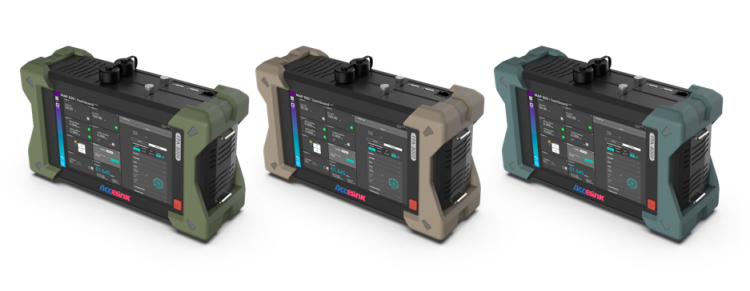

 便携式检测仪器外壳

7-35 配色图
