电源模块散热铝外壳：齿片比风扇更稳

给开关电源和工业电源模块配散热，路子基本就两条：装风扇强制风冷，或者靠金属壳体自然散热。风扇见效直接，但在粉尘、油污、无人值守的现场，它往往是整台电源里最先出问题的部件——轴承磨损、积灰堵转，两三年后风量衰减，热又积回壳里。铝合金外壳走的是另一条路：把壳体本身当散热器，没有运动件、不吸尘、不增加噪音，壳的寿命基本等于设备的寿命。这笔账按功率档算清楚，选壳就顺手了。

热从哪来：整流桥和开关管是损耗大头

电源模块的热量主要来自三处损耗。整流桥的导通压降乘以电流，输入功率越大这颗桥越烫；开关管（MOSFET 或 IGBT）每次开通关断都产生开关损耗，频率越高发热越明显；再加上变压器铜损铁损和输出整流二极管的损耗。这些热先落在 PCB 和功率器件上，最终都要经过壳体散到空气里。风扇方案的思路是把热带走，自然散热的思路是让热自己走——前提是传热路径足够顺：器件贴导热垫、导热垫压壳体、壳体再把热摊开给空气，每一段都不能卡住。

自然散热选铝型材：导热系数差着数量级

壳体材料决定了自然散热的上限。6063 铝型材的导热系数在 200 W/(m·K) 量级，常见不锈钢只有 15 左右，工程塑料还不到 0.5——差着两三个数量级。铁壳和塑料壳里的电源，热只能靠器件引脚和内部空气慢慢渗出来；铝壳则是整块金属直接参与导热，把整流桥和开关管的热摊到整个壳体表面。表面处理也有加成：喷砂、阳极氧化之后铝表面的辐射散热能力更强，对流加辐射两条路同时走。H 系分体式铝外壳上下壳都是 6063-T5 型材、前后挡板为 5052 铝板，整壳通体是导热材料，没有隔热的夹层。

散热齿对功耗：截面和长度的账

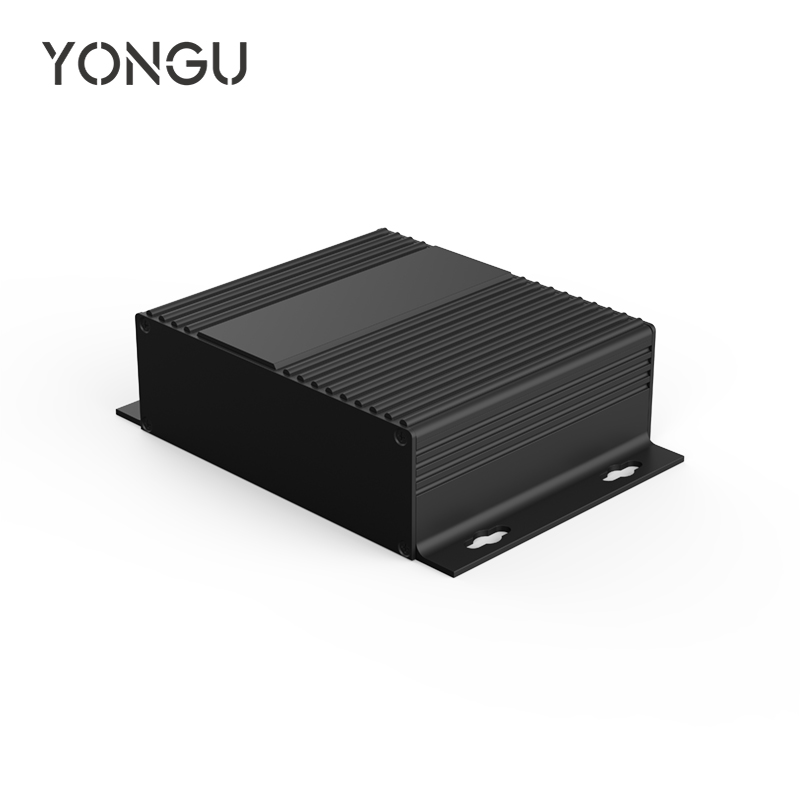

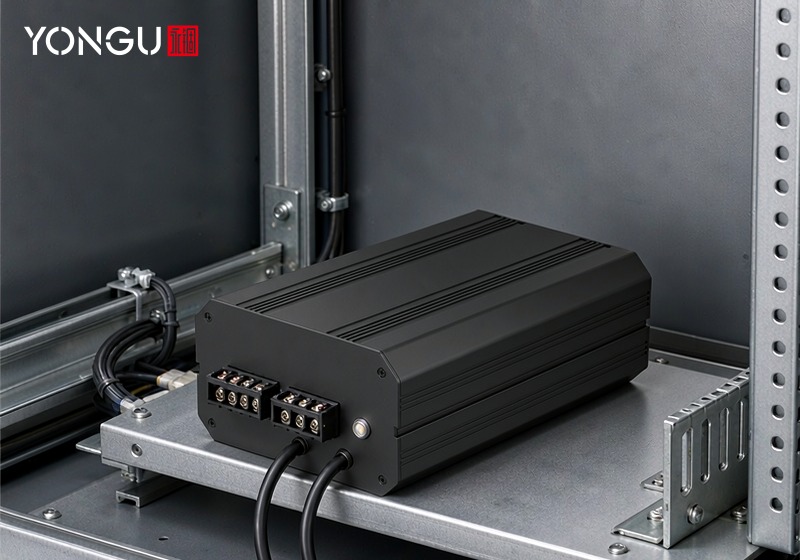

自然散热没有风扇帮忙，能做的就是把手里的散热面积做大，散热齿是最直接的手段：齿越密、越高，同样体积下壳体表面积越大，能散掉的功耗就越多。H 系分体式铝型材外壳里有两种典型截面：电源模块铝壳 H30 截面 147×41mm，顶面和侧面布满细密散热齿，配小功率开关电源模块贴壁安装，靠这排齿就能把温升压在合理范围；大截面分体式铝外壳 H33 截面放大到 160×94mm，顶面开宽沟槽、侧壁带散热棱，装中功率模块时用长度换面积——H 系长度任意定制，功率上去了把壳体拉长一截就行。已有客户就是这么干的：一台电源控制器用 H30 定制成长 100mm（见电源控制器定制案例），喷砂墨玉黑，装在工控现场长期运行。壳体内部自带 PCB 卡槽，电源板直接卡装，检修不用全拆壳。

户外与潮湿现场：防护交给防水壳

H 系是室内壳，不防水——控制柜内、干燥车间、仪表箱里随便用，碰到淋雨、潮气重、凝露的现场就必须换防水壳。户外电源有两条现成的路：要把 PCB 装进壳里的，选 IP65 分体式防水外壳 MH04，硅胶条密封、内置 PCB 卡槽导轨，138×45 的截面正好接 H30 这一档的活；功率更大或者要防喷淋甚至短时浸水的，选 IP68 防水铝外壳 L05，四角安装耳、上下盖接缝密封圈，140×85 的截面对应 H33 这一档。要留意防水壳的代价：密封之后散热面只剩壳体外表面，同样的功率档要往下留一档余量——这也是户外电源宁可把壳做大一号的原因。

EMI屏蔽与接地：金属壳顺手解决的两件事

开关电源的高频干扰是天生的：开关频率和它的谐波会沿线缆往电网窜，也会往空间辐射。铝壳在这件事上是免费的——金属壳体天然构成一层屏蔽，把开关噪声关在壳里，比塑料壳再加导电漆的做法省事得多。接地则要单独设计：喷砂和阳极氧化膜层是绝缘的，接地位置必须预留导电搭接面，比如让接地螺丝穿透膜层直接压紧金属本体，或者在端子位做导电氧化处理，保证壳体和保护地之间是低阻抗连接。屏蔽加接地，铝壳一次性顺手解决，不用为 EMC 单独花一笔结构成本。

按功率档选壳：三档方案对号入座

三档一句话收拢：室内小功率贴壁选 H30，室内中功率用 H33 拉长散热，户外按防护等级在 MH04 和 L05 之间二选一。功率再往上走，就进了 19 寸机架式机箱的领域，结构思路完全是另一套账，那是另一条产品线的活。

来图开孔与快速打样，一件起订

电源模块外壳的改动几乎都落在端板上：交流输入端子、直流输出端子、指示灯、船型开关，每家排布都不一样。把 PCB 布局图或端子排列图发过来，端板按图开孔、丝印标识，长度按功率档裁切，颜色在喷砂黑、银白、墨玉黑里选。一件起订，24 小时出打样，108 小时完成小批量，不需要开模——改一版端板重新打样就行。与其纠结风扇的噪音、积灰和寿命，不如先把壳体散热这笔账算明白：发图过来，先出一套样壳试温升。
