户外防水机箱应用案例合集

户外设备要过防水关，机箱怎么选、怎么设计、怎么验证，每个行业都有自己的答案：通信直放站追求一体密封，交通监控讲究前维护，电力控制柜依赖钣金导流，储能系统要同时平衡防水与散热。本文按行业场景整理户外防水机箱应用案例合集，覆盖通信、交通、电力、储能、户外LED、海洋矿用六大场景；

一、先给结论：户外防水机箱怎么分类

户外防水机箱可以从两个维度分类：按材质分为钣金（SUS304/镀锌板，折弯导流）、铝合金压铸（一体成型，密封性好）、工程塑料（ABS/PC，轻量耐蚀）；按应用场景分为通信基站、交通监控、电力配电、户外储能、户外LED、海洋矿用等。选型时先定场景，再定材质与防护等级，顺序不要反过来。三类材质与六大场景的对应速览如下：

场景	常见防护等级	主流材质路线	核心诉求
通信基站/直放站	IP67/IP68	铝合金压铸一体、型材+端盖密封	一体密封、射频屏蔽、散热
交通监控/立杆	IP65/IP67	铝合金型材防水盒、钣金抱杆箱	前维护、抱杆安装、抗振
电力配电/控制柜	IP54~IP65	钣金折弯+SUS304	导流排水、电缆出线、防腐
户外储能/新能源	IP65~IP67	铝合金型材+密封条、钣金柜	防水×散热平衡、耐盐雾
户外LED/显示设备	IP65	工程塑料+透明盖、铝型材散热体	透明视窗、散热风扇与密封并存
海洋/矿用严苛环境	IP68+盐雾等级	铝合金压铸、型材IP68防水盒	长期浸水、耐盐雾、免维护

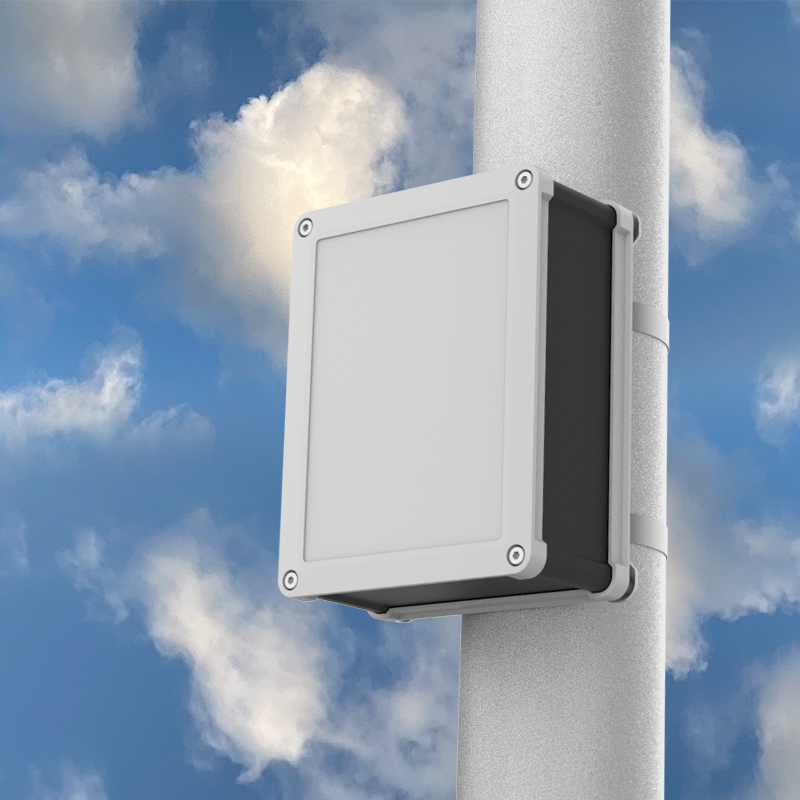

二、通信基站/直放站案例：铝合金一体密封是主流

背景：通信直放站、微基站设备常年暴露在屋顶、铁塔、杆件上，风吹雨淋、温差大，还常有射频模块对屏蔽提出额外要求。行业里主流做法是铝合金压铸一体成型或型材壳体加端盖密封，把接缝数量压到最少。

难点：直放站外壳要同时满足三件事：IP67 以上防水、射频模块散热、整机轻量化便于安装。压铸件密封可靠但开模贵、改动难；钣金柜便宜但接缝多、防水要花大力气处理。

方案：以 2026 年行业案例看，5G 电源柜与直放站外壳普遍采用压铸基座加双道唇边密封、重力排水结构；铝合金型材路线则用挤压型材壳体加端盖密封条，长度可随模块数量调整，密封圈配点胶工艺做到 IP68。永锢的 L 系列防水铝外壳即走型材+点胶密封圈路线，上下盖加密封圈加不锈钢内六角螺丝压合，IP68 实测通过；通信类户外案例已有 L07A 通讯信息传输仪器等真实交付。

参数项	典型值（L系列/L07A）	说明
防护等级	IP68	点胶密封圈+螺丝压合，经IP68浸水检测
材质	6063-T5型材+5052板材	型材导热好，兼顾散热
尺寸	宽100~260 × 高30~55 × 深65~150mm	L01~L12 多规格现货
表面处理	阳极氧化/喷砂/丝印	72小时盐雾测试通过

效果：该路线把接缝从钣金的十几处压到"上盖+下盖+接头"三处，密封可靠性大幅提升，装配效率也高。通信类项目可直接在IP68防水铝外壳基础上做开孔、丝印与防水接头配套；客户反馈："装在铁塔上一年，雨季复检内部干燥，接头处没有再进水的情况，比之前钣金箱省心。"

三、交通监控/立杆机箱案例：前维护与抱杆安装

背景：交通监控、电子警察、桥梁健康监测设备的机箱通常装在立杆或桥墩上，检修要爬杆作业，维护成本高，因此"前维护"设计成为刚需——打开前面就能换板卡、查线缆，不用把整箱拆下来。

难点：前维护意味着门板要大、密封面要长，防水和可维护性天然矛盾；同时立杆安装要防雨檐、防积水，桥梁场景还叠加振动和温差凝露。

方案：行业里交通专利案例的防雨箱体采用抱杆结构加雨檐导流，前门板用 EPDM 密封条压合，IP65 级（相关专利与设计案例，2026-09 公开资料）。永锢在智慧交通场景已有 L06A 智慧交通桥梁监测仪器真实案例（知识库案例 CS-071），L 系列 IP68 点胶密封结构比 IP65 硅胶条更适合常年户外、维护困难的桥梁监测位；配固定耳壁挂或埋头铆柱固定线路板，配合防水接头出线，可做到"前开盖维护、箱体不动"。

设计项	做法	作用
前维护	前盖可开合+内部固定耳/铆柱	开盖维护，箱体不拆卸
防雨檐	上盖外沿导流+下缘排水孔	雨水不沿门缝渗入
安装	固定耳壁挂/抱箍	适配立杆与桥墩
出线	防水电缆接头配套	进线口密封，不破坏箱体IP

效果：桥梁监测项目装机后经雨季验证，箱体内部无凝露积水，前开盖维护把单次检修时间从小时级降到分钟级。交通/立杆类项目可参考RSU路侧单元IP67密封与散热防水外壳造型指南，产品侧可基于IP68防水铝外壳做壁挂与前维护定制。

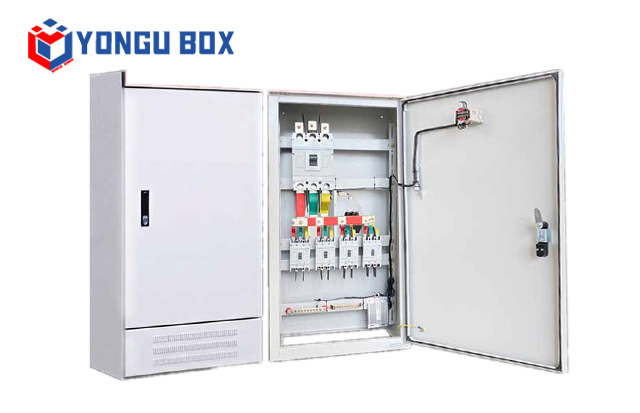

四、电力配电/控制柜案例：钣金导流与密封条压缩量

背景：户外配电箱、控制柜体积大、出线多、要装断路器与接线排，是典型的钣金应用场景。行业公开的户外防水控制柜设计案例（搜狐，2026-09）给出了完整参数：SUS304 不锈钢柜体、IP65、EPDM 密封条压缩量 20%~30%、底部排水孔加单向阀、PG 电缆接头出线。

难点：柜门长边密封条压缩不均匀会局部渗水；底部进水无排水孔会积水生锈；电缆进线口处理不好直接成为漏水通道。这三处是钣金柜防水成败的关键。

方案：密封条压缩量控制在 20%~30%（过大挤裂、过小渗漏），门板四周用连续密封条并加密锁点；底部开排水孔配单向阀，让意外进入的冷凝水能排出去；出线统一走 PG 防水接头，螺纹与壁厚匹配、拧紧后露出 2~3 牙，不用的进线孔用堵头封死。永锢在钣金定制侧具备折弯、喷涂、压铆全流程能力，电气电测控制器钣金外壳已有真实交付（知识库案例 CS-085，5052 钣金），控制柜类非标需求可走非标定制铝合金外壳或钣金定制流程，按图纸一次性把导流槽、排水孔、接头孔位做进结构里。

部位	工艺参数（行业通用）	来源/说明
密封条	EPDM，压缩量 20%~30%	搜狐户外防水控制柜设计案例
排水	底部排水孔+单向阀	排出冷凝水，防积水锈蚀
出线	PG防水接头，露2~3牙	空孔堵头封死
柜体	SUS304/镀锌板，IP65	户外防腐首选

效果：按此参数做的控制柜可稳定通过淋雨试验（喷水压力 80kPa 持续 15 分钟，行业公开验证方法）。小体积配电/控制盒也可用压铸或型材路线替代钣金——永锢IP68压铸防水铝外壳全密封无透气孔，适合按钮盒、急停盒等小型配电位。

五、户外储能/新能源案例：防水×散热怎么平衡

背景：储能 BMS、充电桩控制板、光伏逆变器控制盒是近两年增长最快的户外场景（2026 年度户外防水机柜选型趋势报告，blog.11467）。这些设备的共同矛盾：既要 IP65 以上防水，功率器件又在持续发热，密封做得越严，散热越难。

难点：散热手段（风扇、百叶窗、开孔）几乎都会破坏密封；不散热又会导致电芯/控制板降额甚至热失控风险。储能场景还要考虑沿海盐雾环境对密封条和壳体的腐蚀。

方案：行业成熟做法是三管齐下：①密封条用耐盐雾配方 EPDM，壳体表面做导流槽，让雨水快速排走不滞留；②发热元件与壳体间垫高导热硅胶垫，把热量导到外壳金属壁面被动散热，减少开孔需求；③必须通风时用防水百叶窗或防水风扇，把气流路径和雨水路径分开。永锢在储能控制盒场景的结构最匹配项是 MH 系列（IP65 硅胶条密封、内置 PCB 卡槽可直插 BMS 采集板）与 L 系列（IP68 点胶密封），6063 型材本体兼做散热路径，户外位置可选 PVDF 涂层与 72 小时盐雾测试方案；此场景基于结构与防护规格匹配（暂无对外披露的储能直签案例，按规格推断）。

需求	方案	对应产品
防水+固定电路板	IP65硅胶条+内置PCB卡槽	IP65防水铝外壳（带PCB卡槽）
严苛浸水位	IP68点胶密封	IP68防水铝外壳
耐盐雾/耐候	PVDF涂层+72h盐雾测试	全系可选

效果：无风扇被动散热方案在 30W 以内设备上可完全免维护运行，户外可靠性高于带风扇方案。储能/充电桩选型可参考新能源充电桩小型铝合金外壳怎么选？3个关键点讲透与IP68防水兼散热铝合金外壳解决方案。

六、户外LED屏/显示设备案例：透明视窗与散热并存

背景：户外 LED 驱动电源、显示屏控制盒、灯控设备要在阳光下运行，箱体既要防雨，又要让显示面可见、让功率器件散热，是"防水+散热+可视"三合一场景。

难点：透明盖和密封条的组合容易在边缘渗水；LED 驱动电源发热大，全密封会加速器件老化；太阳直射下箱内温升明显，遮阳与通风要一起考虑。

方案：显示面用透明亚克力/玻璃盖板配密封条压合，侧面散热区做防水百叶窗或导流散热槽；发热元件尽量靠近壳体金属壁布局，利用铝型材导热。永锢户外照明/LED 驱动场景的适配项是 H 系列长条铝型材外壳（长度任意定制，适配驱动电源长条结构）与 M/L 系列防水盒（户外灯具与景观照明），结构上支持透明视窗与散热齿组合；此场景基于结构与防护规格匹配（按规格推断）。

效果：铝型材外壳把散热路径和密封面分开设计：散热走金属壁与散热槽，密封走端盖胶条，互不干扰。户外屏/驱动电源类需求可参考智慧灯杆网关防水外壳选型指南。

七、海洋/矿用严苛环境案例：IP68与耐盐雾是底线

背景：航海仪器、海洋监测、矿用仪表是防护要求最高的场景：长期潮湿、盐雾侵蚀、可能短时浸水，设备一旦进水基本报废且维护成本极高。

难点：盐雾会腐蚀壳体与密封件，普通 IP65 结构在沿海环境几年内就会出现密封条老化和壳体点蚀；矿用场景还叠加粉尘与冲击。

方案：这类场景的行业共识是"IP68 + 耐盐雾材料 + 全密封无透气孔"。永锢在矿用场景已有 L10A 矿用开孔定向仪表真实案例（知识库案例 CS-033），L 系 IP68 点胶密封结构在热量计、桥梁监测等户外长期无人值守场景经过多案例验证；航海/海洋类可用 L/M 系（耐盐雾，产品级说明覆盖航海仪器与海底电缆接头）配 PVDF 涂层方案。

要求	验证方式	永锢对应能力
长期防水	IPX7浸水（1米/30分钟）	L/M系IP68检测
耐盐雾	72小时盐雾测试	全系可提供
全密封	无透气孔结构	T系压铸全密封

效果：矿用仪表案例装机后在井下潮湿环境长期运行，开盖复检内部干燥无盐蚀。严苛环境选型可参考IP68铝合金防水外壳选型指南 户外防水外壳如何规避使用隐患。

八、材质路线对比与选型建议

六个场景看完，选型本质是三条材质路线之间的取舍。一张表说清：

路线	优势	局限	适合
钣金折弯（SUS304/镀锌板）	强度高、可做大尺寸、成本低	接缝多、密封靠工艺、较重	配电柜、控制柜、大尺寸箱体
铝合金压铸/型材	一体密封达IP68、轻、散热好	压铸开模贵；型材宽度固定	通信、交通、储能、海洋矿用
工程塑料（ABS/PC）	轻、成本低、造型自由	强度与耐候弱、易老化	户外LED、传感器、轻量便携

选型决策顺序：先看防水等级需求（防喷水 IP65 → 短时浸水 IP67 → 长期浸水 IP68）→ 再看尺寸与批量（大尺寸/大批量走钣金，中小尺寸/小批量走型材与压铸，1 件可起订的柔性路线适合打样验证）→ 最后看环境（沿海加盐雾等级，高温加散热设计）。永锢的多工艺平台（型材公模 38 个截面 + 压铸 + CNC + 钣金）让"同一供应商按场景选工艺"成为可能，小批量试产零开模成本、最快 24 小时打样、108 小时小批量交付，先验证再定型。IP 等级怎么选可参考读懂 IP 防水等级：工业防水外壳等级匹配与应用指南。

九、常见问题（FAQ）

Q1：户外防水机箱一般用什么材质？

A：三类：钣金（SUS304/镀锌板，折弯导流，适合配电柜）、铝合金压铸/型材（一体成型，可达 IP67/IP68，适合通信直放站、储能、海洋矿用）、工程塑料（ABS/PC，轻量耐蚀，适合户外屏/传感器）。

Q2：防水机箱怎么做到防水又能散热？

A：密封条压缩量控制 20%~30% + 底部排水孔单向阀排冷凝水；散热靠遮阳罩隔热、发热元件靠金属壁布局自然对流、温控风扇+防水百叶窗，或储能场景用导流槽+高导热硅胶垫把热量导到外壳壁面。

Q3：户外防水机箱 IP65、IP67、IP68 怎么选？

A：防喷水用 IP65；短时浸水（1米/30分钟）用 IP67；长期浸水用 IP68。通信直放站常用 IP67 压铸一体，配电柜常用 IP65 钣金，海洋/矿用长期暴露位用 IP68。

Q4：电缆出线口怎么防水？

A：用防水电缆接头（PG 接头），螺纹与壁厚匹配、拧紧露出 2~3 牙；不用的进线孔用堵头封死；接头处密封圈刚刚变形即可，不可死拧。

Q5：怎么验证机箱真的防水？

A：淋雨试验（喷水压力 80kPa 持续 15 分钟）、IPX7 浸水试验（1米/30分钟）、温升测试（60℃ 环境满载 8 小时），要求供应商提供测试报告；户外长期项目建议加盐雾测试与现场雨季复检。

结语：先定场景，再定方案。户外防水机箱没有"万能款"：通信要一体密封、交通要前维护、电力要导流排水、储能要防水散热平衡、海洋矿要 IP68 加耐盐雾。按本文的六场景案例对照自己的工况，把防护等级、材质路线、安装维护三个问题想清楚，再找具备多工艺平台和测试能力的供应商落地，就能少踩坑、快交付。
