光伏逆变器外壳：IP68防水与IGBT散热

组串式光伏逆变器长期挂在户外，壳体既要挡得住暴雨和长期湿热，又要让 IGBT 功率模块把热量散出去。选错壳子，要么进水短路，要么模块过热降额。下面从工况到选型，把这类新能源外壳的取舍讲清楚。

防水与散热同框：组串式逆变器壳子的两难

逆变器的核心矛盾在于：IP68 密封把水挡在外面，也把热量闷在里面。户外汇聚的不仅是雨水，还有白天的太阳辐射热负荷与 IGBT 自身的开关损耗。要把这两者同时接住，壳子不能只靠密封或只靠散热齿单点解决，而是 IP 等级、散热面积、材质导热与内部结构四件事一起算。把密封和散热当成两道独立工序，往往顾此失彼。

IP67 与 IP68：户外暴雨和长期浸水分在哪

户外充电桩外壳建议 IP65 以上、沿海或多雨地区建议 IP66/IP67，需要同时考虑防尘、防水、散热和防腐蚀。光伏逆变器更极端：屋顶与平地机箱常面临暴雨冲刷、地面积水返溅甚至短时浸水，因此整机外壳普遍按 IP68 设计。两者差异不在防不防雨，而在是否耐受短时浸水——户外部件一旦位于低洼或积水风险位，IP68 才是稳妥线。铝合金外壳加阳极氧化再加 PVDF 涂层，是当前户外防腐蚀的公认方案之一。

IGBT 散热齿要跟上功率密度：型材和压铸谁更顺手

30W 以内设备可用自然散热外壳、无需风扇。但组串式逆变器动辄数千瓦，IGBT 模块的热流密度高，必须靠足够大的散热面积。这里挤压铝型材和压铸铝各有分工：型材外壳截面可随功率模块数量任意切长，散热齿可直接做在壳体上，导热连续性好；压铸适合小盒、曲面与批量，但大尺寸散热齿的模具与气孔控制成本高。把长条多串数主控交给型材，把紧凑小壳体交给压铸，是更顺手的分工。

出海欧洲：盐雾 2000h 与 CE/EMC 不能少

出口机型还要过盐雾与电磁兼容两关。沿海与多雨地区，阳极氧化加 PVDF 涂层方案可把盐雾测试做到 2000 小时级；同时逆变器本身是强干扰源又是敏感设备，壳体接缝要做连续导电搭接、必要时配合铍铜簧片或导电橡胶，才能满足 CE/EMC。铝合金壳体本身提供一定屏蔽腔体，但喷了漆不等于接了地，屏蔽连续性要在结构层面保证。

永锢能接的几种逆变器壳（按场景）

按逆变器的安装位置与功率档，永锢几条产品线能覆盖不同场景：

这四条线覆盖了弱腐蚀室内、需防水主控、户外整机、壁挂主机四个梯度。

其中 MH04 是带 PCB 卡槽的 IP65 款，在既要防水又要直插电路板的主控场景里结构最匹配；

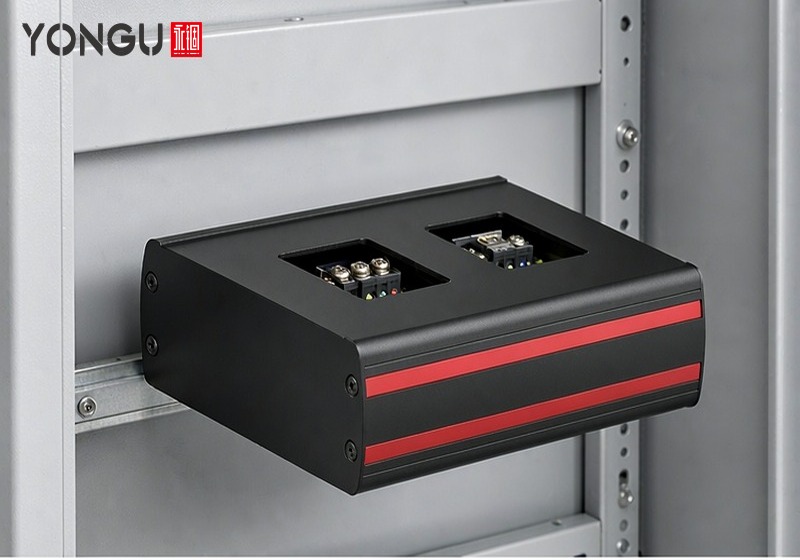

H71 则是它的非防水版本，适合机柜内弱腐蚀从控。

来图开模与快速打样

逆变器外壳常涉及异形散热齿、特殊开孔与长度定制。永锢支持一件起订的来图定制：公模零开模费，结构确认后打样最快 24 小时、小批量 108 小时，100 件以上享批量价；常规公差 ±0.05mm、精密部位 ±0.02mm。把 PCB 尺寸、接口布局与安装方式发来，先做材料与结构评估，再出打样，避免模具与改模的反复。

永锢在新能源设备的铝外壳定制上已有实际落地，例如电源控制器的分体式铝外壳项目（6063/5052 铝型材、阳极氧化处理，详见电源控制器铝外壳定制案例）。需要为组串式光伏逆变器选壳或做异形方案，欢迎提供工况与图纸，我们按场景给出防水、散热与出海合规的一揽子外壳建议。
