通讯设备铝合金机箱重点看 6 组参数：
① 结构尺寸（是否上标准机柜：19 英寸面板宽 482.6mm、U 模数 44.45mm、深度 200~300mm）；
② 防护等级（室内 IP20/IP30/IP54，户外 IP55/IP65）；
③ 散热（导热系数、散热齿/风道、整机功耗）；
④ EMC 屏蔽（屏蔽效能目标、缝隙导电连续性、接地、天线区透波窗口）；
⑤ 材料牌号与表面处理（6063 型材、6061 面板/结构件、5052 钣金，压铸壳体用 ADC12 类配粉末喷涂）；
⑥ 配件与公差（导轨/螺母条/挂耳、加工公差、批量一致性）。先确认是否上标准机柜，再定防护与散热。
需要先说明：本文讲的是通信设备自身承载的铝合金机箱，不是消费级电脑机箱（ATX/DIY），也不是整机机柜（外柜）。
| 参数组 | 取值要点 | 标准依据 |
|---|---|---|
| ① 结构尺寸 | 19 英寸面板宽 482.6mm；1U=44.45mm；深度 200~300mm | EIA-310-D / IEC 60297 |
| ② 防护等级 | 室内 IP20/IP30，微站 IP54，户外 IP55/IP65 | GB/T 4208（IP） |
| ③ 散热 | 6063 导热约 200 W/(m·K)；30W 内自然散热；2U 以上加风冷 | 材料导热公开数据 |
| ④ EMC 屏蔽 | 屏蔽效能一般 ≥40 dB；缝隙导电连续；天线区透波 | 以 EMC 实测/认证为准 |
| ⑤ 材料与表面 | 6063 型材/6061 面板/5052 钣金；压铸用 ADC12 配粉末喷涂 | GB/T 3190 等牌号标准 |
| ⑥ 配件与公差 | 导轨/螺母条/挂耳；常规 ±0.05mm、精密 ±0.02mm | 合同与图纸约定 |
不同设备类型的壳体选型口径，可先对照本站工控设备|通讯设备|仪器仪表|新能源设备分别适合哪种铝合金壳体/机箱？；通讯场景信号接收与散热的平衡设计，见通讯设备铝合金机箱设计：兼顾信号接收与散热的解决方案。

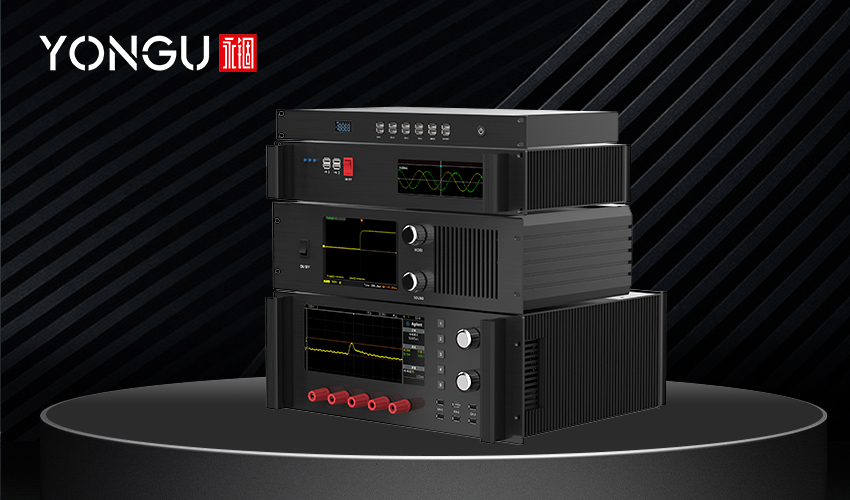

通信机箱多数要上标准机柜，尺寸是第一组硬参数：
| 参数项 | 取值 | 说明 |
|---|---|---|
| 面板宽度 | 482.6mm（19 英寸） | EIA-310-D / IEC 60297 标准机架 |
| 高度模数 | 1U=44.45mm，常用 1U~4U | 单板/轻量选 1U，通用选 2U，多卡槽/大功耗选 3U/4U |
| 深度 | 200~300mm（600mm 机柜） | 前后留走线与散热空间 |
| 面板厚度 | 3~5mm | 保证插拔刚度与安装孔强度 |
| 安装孔距 | 19 英寸面板固定孔位 | 按 EIA-310 孔位开孔 |
尺寸举例：永锢 C 系列 19 英寸机箱按 482.6mm 面板宽度设计，前板 3~5mm、深度 200~300mm、侧板样式可选（企业公开信息，可核验）。U 模数与 1U~4U 的完整设计口径见1U/2U/3U/4U 机架式机箱设计及定制指南，标准机架选型全流程见19英寸标准机架铝合金机箱选型指南（1U到4U）。
| 安装场景 | 建议 IP 等级 | 密封与配套 |
|---|---|---|
| 机房/数据中心 | IP20 / IP30 | 常规防尘，无需深度密封 |
| 室内微站/网关 | IP54 | 密封圈＋防水接头 |
| 户外基站/直放站 | IP55 / IP65 | 密封件＋防水透气阀＋户外涂层 |
户外密封要关注两件事：密封件材质（硅胶/三元乙丙）与防水透气阀（温差呼吸平衡压差）。5G 基站类户外设备的完整选型见5G基站铝合金外壳选型指南：永锢如何以铝壳方案护航通信新基建。
| 参数项 | 取值/方案 | 适用场景 |
|---|---|---|
| 导热系数 | 6063 约 200、6061 约 167 W/(m·K) | 整机散热设计输入（公开材料数据） |
| 散热方式 | 30W 以内自然散热；2U 以上加风冷 | 按整机功耗分级 |
| 散热结构 | 型材一体散热齿/鳍片侧板 | 无风扇自然散热方案 |
| 风道 | 前进后出、右到左水平风道 | ATCA 类大功耗按槽位/功耗核算 |

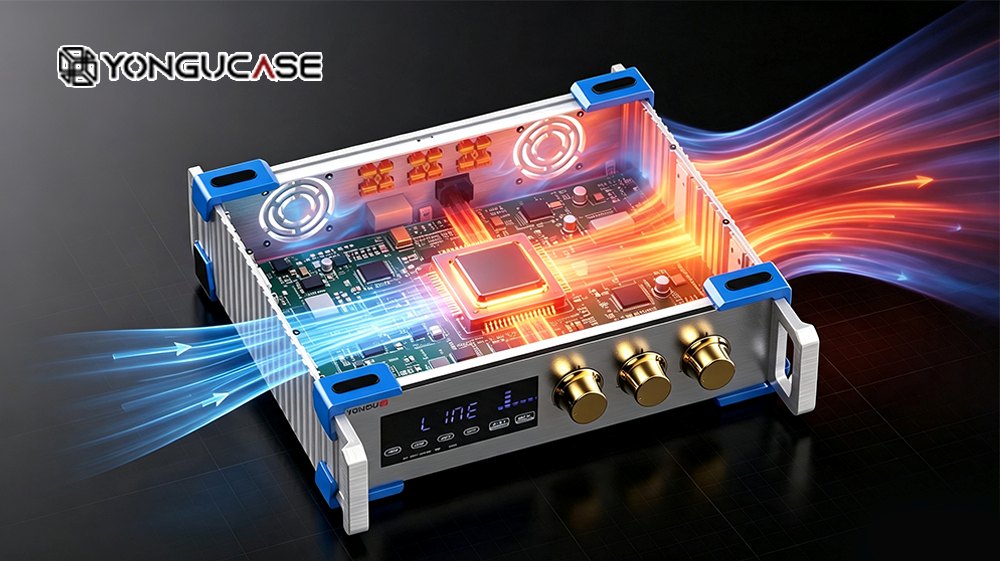

散热建议：型材一体散热齿侧板、30W 以内自然散热、2U 以上可加风冷——这也是永锢通讯机箱的常用设计口径（企业公开信息，可核验），对应的型材散热齿产品见A 系列 2U 散热齿机箱。散热与屏蔽的平衡思路可参考储能变流器铝合金外壳：IGBT散热与EMC屏蔽选型。
| EMC 措施 | 参数/做法 | 要点 |
|---|---|---|
| 屏蔽效能目标 | 一般 ≥40 dB | 具体等级以 EMC 实测与认证要求为准 |
| 材料连续导电 | 导电氧化、去涂层贴合面 | 接缝处保证金属连续接触 |
| 缝隙处理 | 铍铜簧片/导电泡棉 | 门缝、盖板缝、开孔周边 |
| 接地 | 接地柱/接地舌片 | 机箱接地端子与整机接地 |
| 通风孔与透波 | 蜂窝通风板；天线区透波窗口 | 孔径/孔深按频率，兼顾压力降 |
EMC 措施落地：导电氧化、铍铜屏蔽簧片、缝隙导电处理是通信机箱的常规配置，插箱类（P 系列 PXI/PXIe/cPCI）多配 3U/6U 欧卡导轨与铍铜簧片保证板卡屏蔽连续（企业公开信息，可核验）。散热开孔与屏蔽矛盾的完整机理见铝外壳导电屏蔽设计详解：EMI屏蔽原理、结构工艺与场景落地指南，三场景选型口径见电磁屏蔽铝合金外壳怎么选？EMC/5G/医疗三场景。
| 牌号 | 适用部件 | 表面处理 |
|---|---|---|
| 6063-T5 型材 | 侧板、散热齿、框架 | 阳极氧化 |
| 6061-T6 / T651 | 面板、结构件（Rm≥290 MPa，T651 低应力 CNC 不变形） | 阳极氧化/导电氧化 |
| 5052-H32 钣金 | 盖板、折弯件、支架 | 阳极氧化/喷涂 |
| ADC12 压铸 | 野外光接收机/放大器类壳体 | 粉末喷涂（阳极氧化效果差） |
分部件选材惯例：6063 型材侧板＋5052 面板/钣金＋6061 精密件，是永锢通讯机箱的常用组合（企业公开信息，可核验）。户外机箱表面处理用喷塑/户外粉末喷涂（磷化打底，耐候抗盐雾）；手持/室内用阳极氧化。材料牌号的完整对照见本站历史参数文章与牌号标准（GB/T 3190 系列，力学性能以材质书为准）。
| 配件/项目 | 规格/做法 | 用途 |
|---|---|---|
| 导轨/卡槽 | 欧卡 3U/6U 导轨 | 板卡插拔与定位 |
| 螺母条 | M2.5/M3 嵌入 | 内部板卡与模块固定 |
| 助拔器/挂耳 | 机架挂耳、助拔手柄 | 机架安装与维护 |
| 加工公差 | 常规 ±0.05mm、精密 ±0.02mm | 写入图纸与报价单 |
| 批量一致性 | 尺寸全检、膜厚/盐雾抽检 | 量产质量管控 |
配件与公差落地：螺母条/导轨/挂耳、公差 ±0.05mm（精密 ±0.02mm）、批量尺寸全检是永锢的常规质量口径（企业公开信息，可核验）。批量能力的真实案例：曾完成上海科技大学 192 台 CPCI 插箱批量交付，一致性与交期可控（企业公开信息）。插箱/欧卡类结构差异见CPCI/PXIe/VME/VPX/CPCIe 机箱：全面解析。
规格书参数核验清单（逐项打勾）：
Q1：通信机箱 1U/2U/3U/4U 怎么选？
A：看板卡数量与散热：单板/轻量选 1U，通用选 2U，多卡槽/大功耗选 3U/4U。
Q2：通信机箱面板宽度和深度取多少？
A：上标准机柜面板宽 482.6mm；600mm 机柜机箱深度取 200~300mm，留前后走线。
Q3：户外通信机箱防护要到多少？
A：户外基站/直放站建议 IP55/IP65，室内微站 IP54，机房内 IP20/IP30。
Q4：通信机箱散热孔怎么开才不影响屏蔽？
A：用散热齿/蜂窝通风板（孔径、孔深按频率），必要时加导电衬垫；天线区单独做透波窗口。
Q5：机箱面板用 6061 还是 6063？
A：型材主体/散热用 6063；高强度面板、精密结构件用 6061-T6/T651；钣金件用 5052。
Q6：通信机箱屏蔽一般做到多少？
A：一般工业/通信目标 ≥40 dB，具体等级以 EMC 实测与认证要求为准。
通讯机箱选型，按 6 组参数填规格书：尺寸（19 英寸/U/深度）→ 防护（IP）→ 散热 → EMC → 材料与表面 → 配件与公差。永锢壳体 2004 年成立，总部佛山南海、江门 12000㎡ 智造基地、160+ 台全数字化 CNC，服务 17000+ 客户，国家高新技术企业并通过 ISO9001 质量管理体系认证（企业公开信息，可核验）；带设备图纸与整机功耗、IP 与 EMC 要求，可做参数评估与分项报价，1 件起订、最快 24 小时打样、108 小时小批量交付，型材＋CNC 免开模（企业公开信息，可核验）。
