仪器机箱怎么选？材质、屏蔽、散热三大要点一次讲清

选仪器机箱，最容易犯的错是只看尺寸对不对、孔开得漂不漂亮。等设备真装进去才发现：温漂压不下来、测试数据被干扰、开孔偏了半毫米接插件装不上。机箱这东西，形态定了之后，真正决定成败的就三件事——材质、屏蔽、散热。这篇按这三条把仪器机箱怎么选讲清楚，最后给一张联合决策表和按场景的推荐。

一、先对号入座：装在哪决定形态

形态最好定。仪器机箱按装法分三类：

• • 机架式：塞进 19 寸标准机柜。测试主机、通信设备、音视频前端多是这种，认准 1U/1.5U/2U 高度和安装法兰；
• • 台式精密：摆在实验室台面或医疗车上，看重面板刚度、开孔精度和外观；
• • 便携/模块式：要拎着走、或装进现场设备里，轻量和小体积是刚需。

形态定了，剩下的就全落在材质、屏蔽、散热这三件事上，下面分开说。

二、材质怎么选：一张表看清四种材质

先说材质。仪器机箱常见就四种，别只看价格：

材质	密度 g/cm³	导热 W/(m·K)	屏蔽性	相对成本	典型场景
铝合金（6063/5052）	约 2.7	约 200	好（导电）	中	精密仪器、医疗、通信、便携
冷轧钢板（SPCC）	约 7.8	约 50	好	低	重型机柜、成本敏感
工程塑料（ABS/PC）	约 1.1	约 0.2	差（需导电涂层）	低	低压模块、绝缘壳
不锈钢（304）	约 7.9	约 16	好	高	强腐蚀、洁净场合

铝合金的账面优势很清楚：重量只有钢的三分之一左右，导热却是钢的好几倍，本身导电能当屏蔽用，阳极氧化还耐腐蚀。对仪器来说，"轻、导热、能屏蔽"这三条正好命中痛点，所以精密仪器机箱绝大多数走铝合金。

钢板适合承重、成本敏感的机柜；不锈钢留给强腐蚀和洁净场景；塑料只有在绝缘、低压、低成本时才考虑，而且屏蔽得靠额外导电涂层来补。

三、屏蔽怎么破：导电连续 + 接地是命门

屏蔽的本质，是把机箱做成一个完整的法拉第笼。但真正漏的地方从来不是箱体本身，而是接缝和开孔。

• • 屏蔽腔怎么形成：上下盖、前后挡板之间要靠导电面连续接触。铝表面的氧化膜是绝缘的，接缝处得做导电氧化或加导电衬垫，不能靠"把螺丝拧紧"敷衍过去；
• • 开孔与缝隙怎么处理：面板一开孔，导电连续性就断了。射频/高频口要用带屏蔽的接头，通风口优先用波导（蜂窝）通风板，兼顾散热和屏蔽；
• • 屏蔽效能看什么：用 dB 表示，不同频段表现不一样，越高频越难做；
• • 接地是命门：机箱接地电阻一般要求做到 1Ω 量级，靠机箱上的接地柱把壳体和系统地连起来，屏蔽才真正成立；
• • 合规：医疗设备看 IEC 60601-1-2，工业设备看对应 EMC 标准，具体条款以整机检测为准。

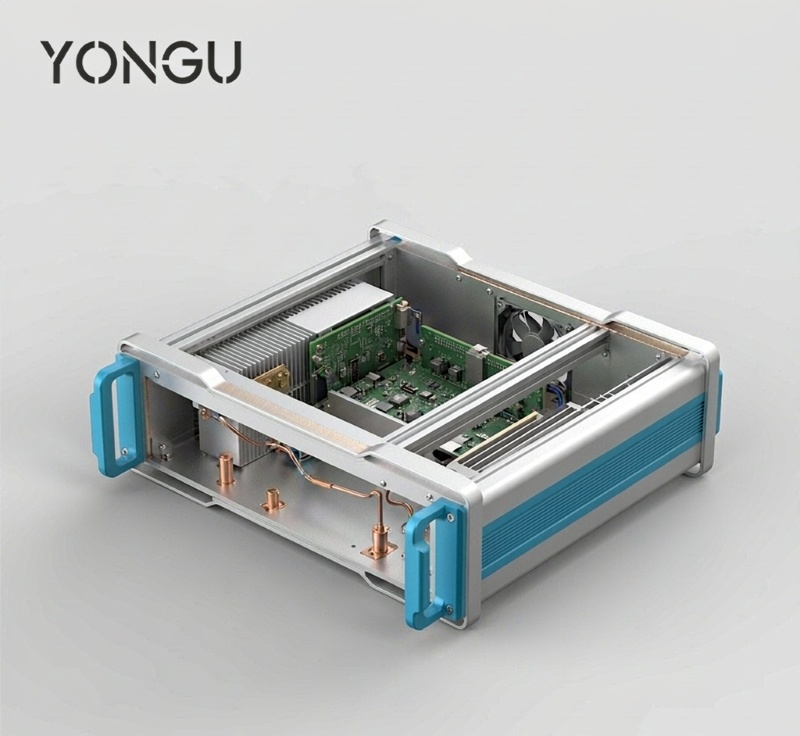

四、散热怎么配：风道比堆料重要

仪器机箱散热，很多人第一反应是"多开孔、加风扇"。但风道没设计好，孔开再多也是白搭。

• • 三种散热方式：低功耗仪器靠自然对流就够（散热齿侧板 + 上下对流孔）；中等功耗上强制风冷（风扇 + 进出风口形成贯通风道）；局部高热源（功放、电源模块）可以上热管，把热引到壳壁；
• • 侧板/孔/风扇位怎么选：带散热齿的侧板增大散热面积；进风口放低位、出风口放高位，形成自下而上的风道；风扇位要和风道对齐，别对着死腔吹；
• • 温升经验值：工程上常把整机温升控制在 15℃ 量级来评估散热余量，具体要看器件结温和实测结果。

五、一张表定方案：材质×屏蔽×散热联合决策

把三个维度合起来，选型其实就一张表的事：

场景	推荐材质	屏蔽要点	散热要点	对应系列
机架式测试/通信主机	铝合金	接缝导电 + 接地柱 + 屏蔽接头	前后贯通风道 + 风扇位	C 系列（19 寸）
台式精密/医疗检测	铝合金	导电氧化接缝 + 面板屏蔽接头	齿侧板自然对流或低噪风扇	F 系列
便携/现场模块	铝合金	壳体导电连续	齿侧板 + 小风扇或自然对流	J 系列
强腐蚀/洁净	不锈钢	整体导电	自然对流	定制

先定位你的场景，材质、屏蔽、散热三条就都有答案，不用逐个纠结。

六、永锢铝合金仪器机箱推荐（按场景）

按上面三类形态，永锢对应三个主力系列：

• • 机架式：C 系列（19 寸 1U/1.5U/2U）。标准 482.6mm 宽、机柜法兰推入，面板与深度可定制，测试测量主机、音视频、通信设备常用；给电荷放大器做的 C11 就是这一路；
• • 台式/手提：F 系列（拱桥外盖）。面板刚度好、开孔精度高，下面详细讲一个 TDR 测试仪的定制案例；
• • 便携/小型模块：J 系列（一体式铝型材，六面可开孔）。体积小、轻，适合现场和模块化设备。

真实客户案例：TDR 特性阻抗测试仪机箱定制

先说这台设备为什么必须按材质·屏蔽·散热来选。 TDR（时域反射）特性阻抗测试仪是测 PCB、FPC、线缆阻抗的高频仪器，工作频率到百 MHz 级，前面板要出 4 个 SMA 射频口。这类设备对机箱的要求很硬：

• • 材质——要同时满足屏蔽、散热和手提轻量，铝合金几乎是唯一解，喷砂氧化还能兼顾外观；
• • 屏蔽——射频接口和内部信号对干扰极敏感，壳体要导电连续，SMA 开孔必须零偏差，还要有可靠接地；
• • 散热——机内信号源加电源模块持续发热，靠铝壳导热 + 风扇 + 侧板百叶把热带走。

所以这台机器不是"随便找个盒子装进去"，三要点一个都绕不开。永锢给成都一家测试仪器企业（校企合作项目）做的这台机箱，用的就是 F05 特性阻抗测试仪机箱定制：2U 手提式，CNC 面板开 SMA 射频孔，孔位按图纸一次成型；红色护角撞色搭配 CNC 提手，造型硬朗；表面喷砂氧化，配色按客户定制。

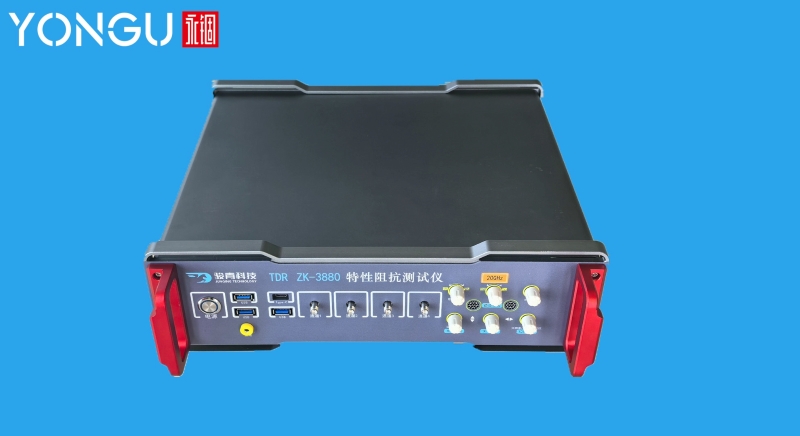

正面看，4 个 SMA 射频口一字排开，左侧是电源与 USB/HDMI 接口区，右侧是旋钮与指示灯；灰黑喷砂面板配红色护角，一点不显笨重。

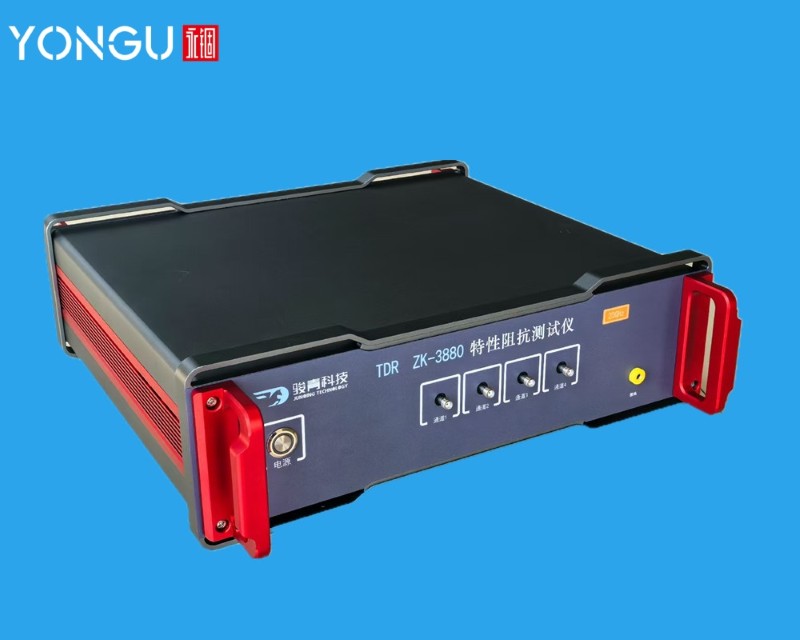

转到侧面，红色散热百叶片和 CNC 提手最显眼——散热和便携这两件事，从外观上就能读出来。

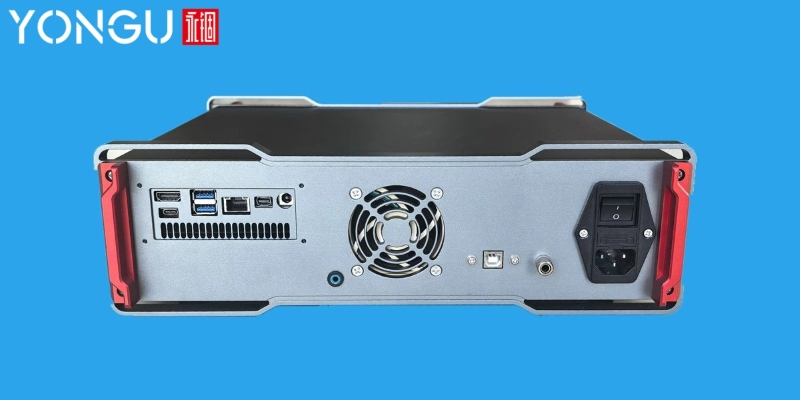

后面板是整台机器散热和接口的重头：中央一枚散热风扇把机内热抽走，左侧一排 USB/HDMI/显示接口，右侧是 USB-B、SMA 射频口、接地柱和带开关的电源插座。上面说的"屏蔽要靠接地才成立"，那枚接地柱就是落点。

这台机箱一路并不顺：客户项目部前后换过几个工程，接口清单和孔位改了好几轮，机箱从打样到小批量一共下了三次单。

七、定制与交付：面板/丝印/深度/配色，一件起订

仪器机箱的定制，落到具体就这几件事能动：

• • 开孔：面板、侧板按图纸开，射频口、电源口、USB/HDMI、按键、指示灯位一次成型（J 系列这类铝型材外壳六面均可开孔）；
• • 丝印/镭雕：logo、型号、接口标识；
• • 深度与尺寸：宽高按截面，深度按需求定制；
• • 配色：喷砂黑、银白、铁灰、拉丝，可做撞色。

来图来样就能做，没有 3D 图也能出二次设计方案；一件起订、无起定量，支持打样确认后再批量。

八、采购常问

铝合金机箱屏蔽到底够不够？ 大多数仪器够用。铝合金导电性好，做成完整导电腔就能屏蔽，关键在接缝与开孔的导电连续性，以及可靠接地。屏蔽要求特别高的场景，可以再加导电衬垫、波导通风板。

接地电阻多少算合格？ 仪器机箱一般要求机箱接地电阻做到 1Ω 量级，具体看设备对应的 EMC 标准，以整机检测为准。

开孔要另外收费吗？ 来图评估，按加工量报；套现成截面的话，没有开模费。

没图纸能定制吗？ 可以。给尺寸和接口清单，工程师出二次设计方案，没有 3D 图也能做。

打样要多久？ 套现成截面改长度加开孔，打样交付快；具体交期看当时排产，提前沟通更稳。

---

你的仪器该配哪种机箱，其实看三个问题就够：装哪（形态）、怕不怕干扰（屏蔽）、热不热（散热）。把设备尺寸和接口清单发过来，工程师按这三个要点给你一套机箱方案和报价——来图来样都能做，先出方案再决定。
