铝型材外壳加工工艺全解析

图纸发出去，供应商回一句"能做"，样机回来却发现孔位偏了、螺纹滑牙、氧化色和上次不一样。问题多半不在设计，而在没问清对方每道工序的能力边界。铝型材外壳（H系列分式式外壳、J 系列一体式外壳）的加工，行业里通常拆成四大工艺：铸锭、挤压、热处理、表面处理。我们按工厂实际走一遍。

一、四大工艺，落到车间是 11 道

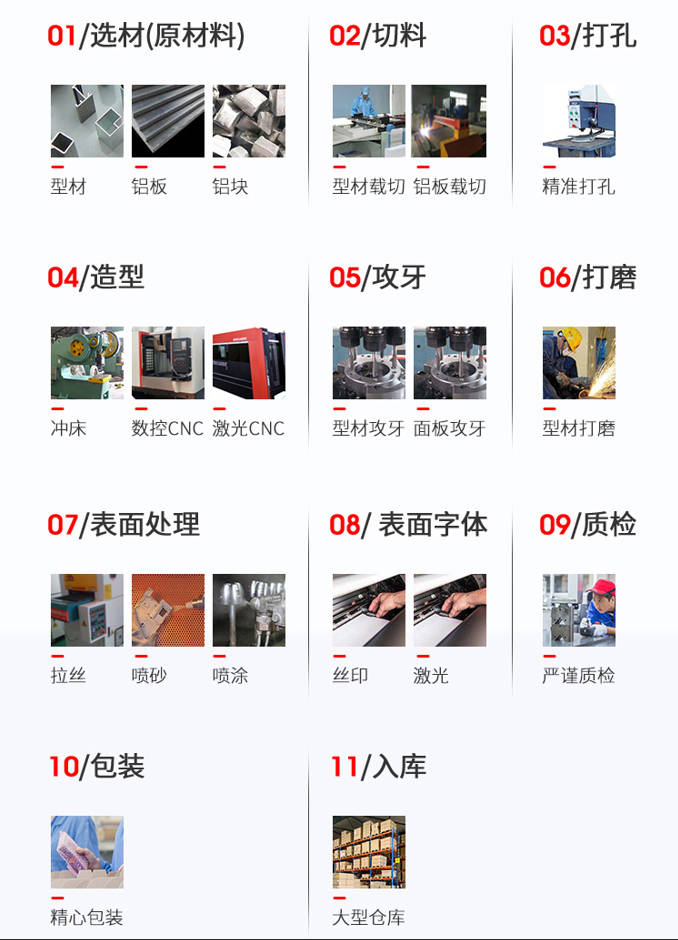

行业通行的分法是四大工艺：铸锭（铝棒备料）→ 挤压（挤出截面）→ 热处理（时效强化）→ 表面处理（氧化/喷涂）。落到车间，是 11 站：选材、切料、打孔、造型、攻牙、打磨、表面处理、表面字体、质检、包装、入库。后面几章按这两条线一起讲。

先看两个系列的底子，后面所有工序都在这套结构上走：

对比项	H 系列（分体式）	J 系列（一体式）
结构	上下壳体型材对扣 + 前后挡板	壳体型材 + 前后挡板，一体无缝
截面范围	宽25~304 × 高25~123	宽42~312 × 高12~65
备货公模	38 个截面	31 个截面
材质搭配	6063-T5 型材 + 5052-H32 挡板	6063-T5 型材 + 5052-H32 挡板
可开孔面	六面均可	六面均可
长度	任意定制	任意定制

顺带解释一句为什么外壳多用 6063 而不是 6061：6063 的挤压性能和表面处理效果都好，能挤出薄壁复杂截面，氧化后表面细腻均匀；6061 强度更高，主要用在承重结构件上。外壳要的是"挤得出、做得漂亮"，不是扛拉力，所以型材壳基本都选 6063。前后挡板则用 5052，折弯不裂。

二、成型：挤压、时效、锯切

挤压：铝棒加热到约 400~500℃，从模具挤出等截面型材。截面由模具定，一旦定型就是固定的——所以两个系列备了几十个公模截面，常用尺寸直接套，省掉开模费和开模周期。

时效：挤出来的型材不能直接用。6063 后面那个"T5"，指的就是挤压后风冷淬火再人工时效，这一步把硬度和尺寸稳定性做出来。省掉时效的料，后面加工容易变形、孔位也会跑，这是低价料最常见的猫腻。

锯切：数控锯床按尺寸下料，保证截面垂直度和长度精度。型材壳最大的自由度就在这——同一截面切 70mm 还是 314mm 都行，加长改短零模具成本。

三、减材：打孔、造型、攻牙

这段最见功夫，也是各家报价差得最远的地方。

• • 打孔：电源孔、通讯口、指示灯孔、出线孔。H/J 两个系列都是六面可开孔，接口不用全挤在正面；
• • 造型：冲床、数控 CNC、激光切割做异形槽和缺口，全数字化加工中心（三轴/四轴/五轴）把公差控制在 ±0.05mm，复杂斜面靠四轴/五轴加治具保证；
• • 攻牙：M3、M4 这类安装螺纹直接攻在壳体或挡板上，省掉压铆螺母。

拿工业控制器 H34 定制案例（168×54×170）说：截面切到 170mm 长，端板和侧板分散开了电源座、通讯口和指示灯孔。接口一多，六面开孔就是刚需，全堆一个面必然打架。

四、表面：喷砂、拉丝、阳极氧化

• • 喷砂：高压砂粒打出均匀哑光面，手感细腻不反光，也是氧化前最常用的前处理；
• • 拉丝：机械拉出平行发丝纹，金属质感更强，配合氧化能出层次感，代价是比喷砂更显划痕；
• • 阳极氧化：电化学长出的一层氧化膜既耐腐蚀又能着色，皓月银、墨玉黑、夜阑灰、香槟金都在这一步定；户外件会把膜做厚一些来扛紫外和盐雾。提醒一句：这层膜是绝缘的，要做屏蔽接地得局部退膜或加导电衬垫；
• • 丝印与激光打标：大面积 logo 用丝印成本低，接口标识和小字用激光更清楚，也不容易磨掉。

气体检测仪器 H23 定制案例（125×51×208）用的是拉丝皓月银，同一个截面还有拉丝黑、喷砂银、喷砂黑几种做法——外观是工艺选出来的，不是只能选一种。

五、成本花在哪、怎么挑加工厂

报价为什么差一截

同一张图纸，报价能差出两三倍，通常差在六个变量上：

1. 截面自重：型材按重量算钱，截面越大、切得越长越贵；
2. 要不要开模：套现成公模零模具费，开新模另算；
3. 壁厚与精度：薄壁件加工容易变形，报废率高；
4. CNC 工序数量：这是设备和人工的大头，孔越多、造型越复杂越贵；
5. 表面处理等级：喷砂、拉丝、氧化、喷涂，每加一道都是钱，户外厚膜更贵；
6. 订单批量：打样件要分摊编程和调机时间，批量一上来单价就下来了。

所以问价之前，先把"能不能套公模""孔位有几个""表面做几道"这三件事定下来，报价才有可比性。

怎么判断一家加工厂真能做

看三件事就够：设备（有没有自己的挤压和 CNC 产线，还是全委外）、质检（尺寸和螺纹通止规是否全检）、案例（做没做过你这类产品）。小尺寸薄壁件最考验功夫——像医疗器械信息传输设备 J04 定制案例（57×28×90），截面小、壁薄，开孔和攻牙的余量本来就少；一体式挤压壳体没有拼缝，装好之后整体性和屏蔽都更稳。

六、真实案例加工流程：一块板卡到装机成品

前面几章是分工艺讲，这里用一个完整走通的定制案例，把工序串起来看。

客户是一家做数据采集模块的设备厂商，发过来一块已经定型的 PCB 板卡，诉求很直接：壳要刚好装下这块板，接口孔位对得上，拿到手能直接装机。按常规思路，得为这块板单独开一套挤压模——开模费、改模周期都不划算。所以永锢没有建议开新模，而是从现成公模里选了 H11 分体式铝外壳（截面 90×36），做公模二改：截面走现成的，只按板卡尺寸重新开孔、定长度，零模具费。

整个流程拆成四步：

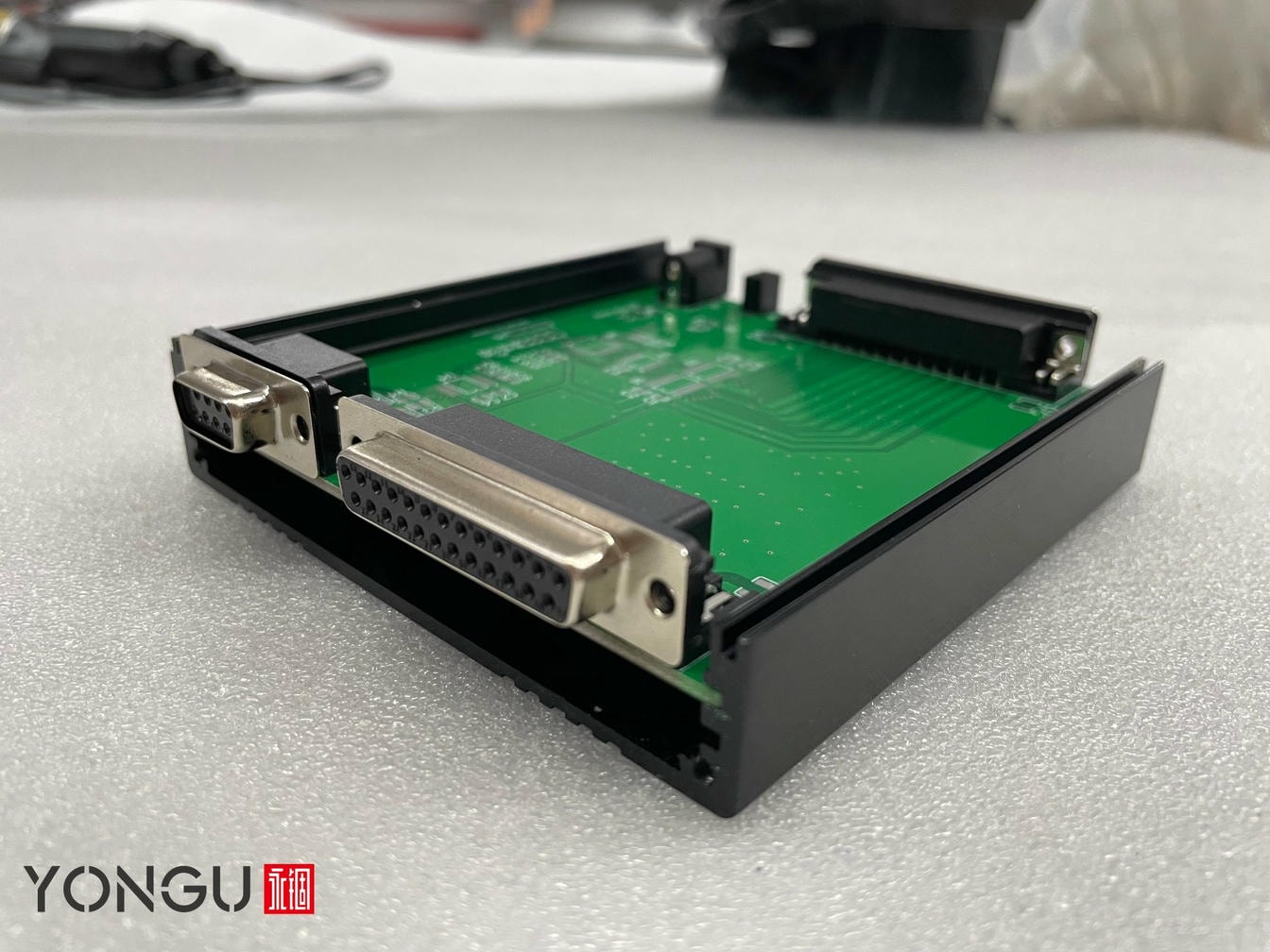

第一步 · 板卡定位：工程师按板卡尺寸和接口位置出结构方案，定好开孔坐标和长度。

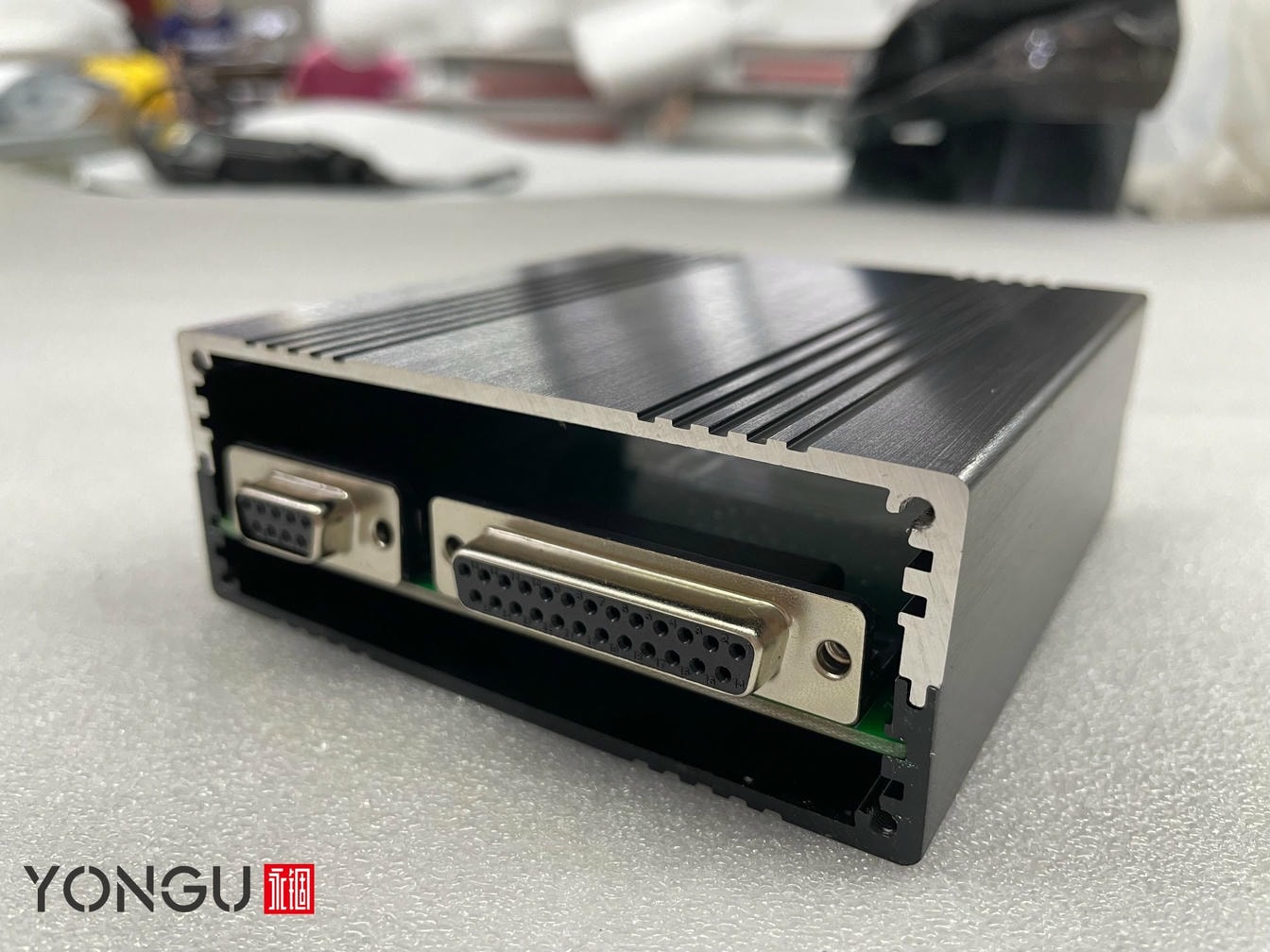

第二步 · 公模二改开孔：在 90×36 的现成型材上，六面按需开电源孔、通讯口、指示灯孔，接口不用全挤一个面。

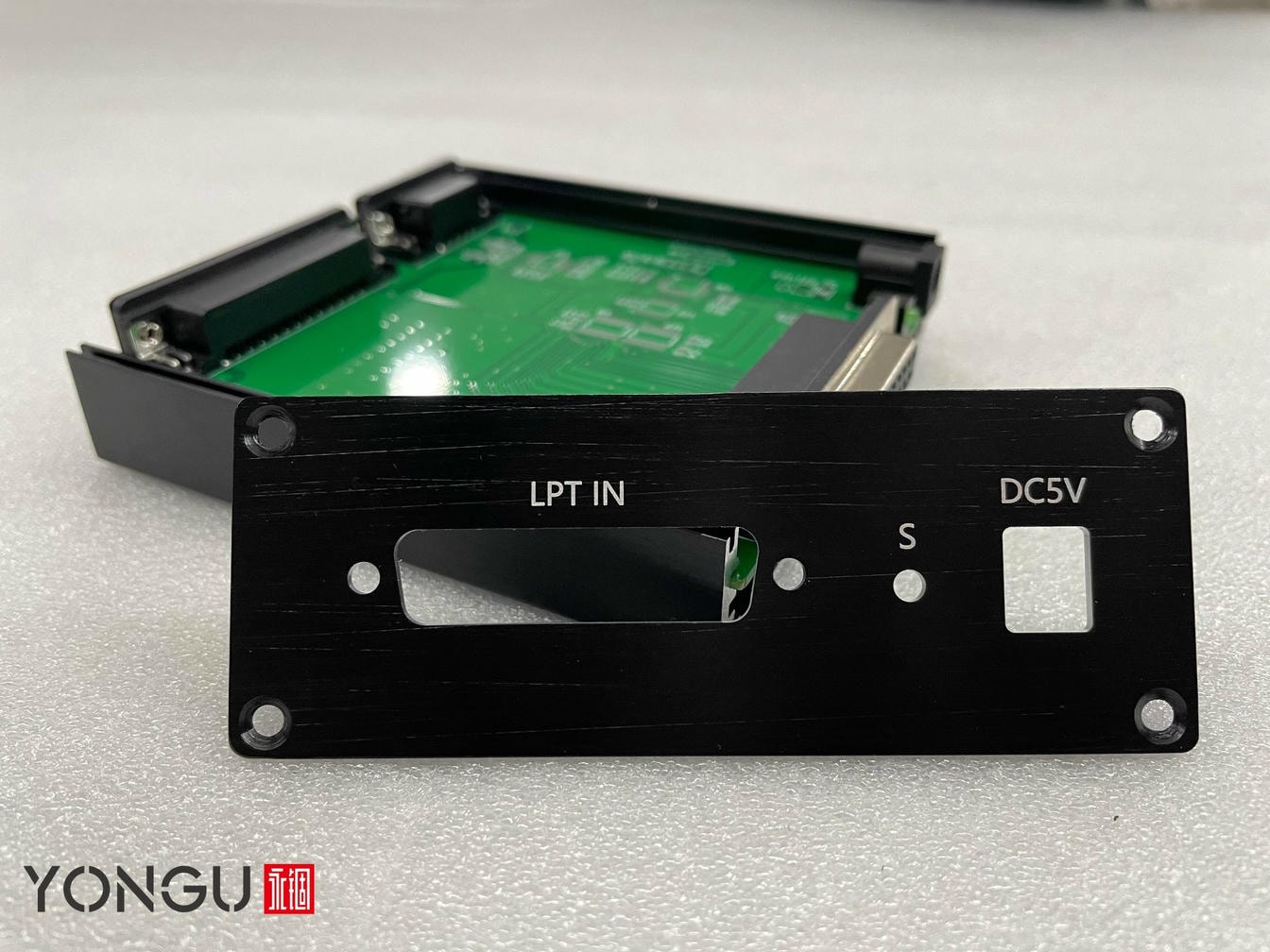

第三步 · 表面处理与打标：喷砂、阳极氧化出成品面，面板上再用激光打出接口标识，方便现场接线。

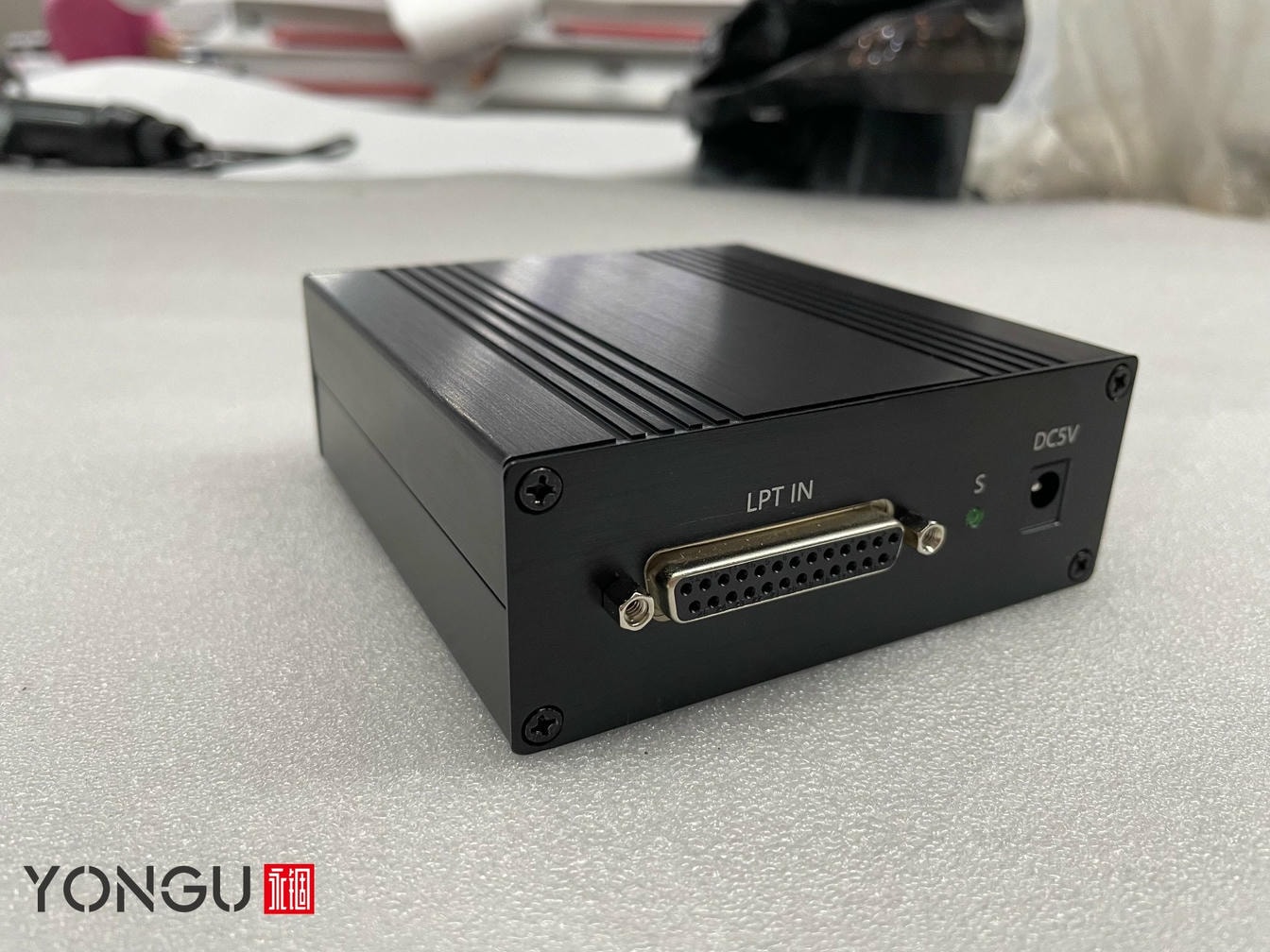

第四步 · 装机成品：板卡滑进型材卡槽、锁上前后面板，客户拿到手的就是能直接装机的成品。

这个案子最值得说的，是没开新模、靠公模二改，就把一块现成板卡装进了尺寸刚好的壳。板卡已经定型、批量又不大不小的项目，这是性价比最高的一条路。

"我们做数据采集模块，板卡是现成的，就是缺个尺寸刚好的壳。问了几家都要重新开模，起订量和模具费都不低。永锢拿现成公模改，按板卡尺寸开孔，不用开新模，打样没几天就收到，板卡装进去严丝合缝，电源口、通讯口位置都对得上。量产直接下，品控也稳，氧化色每批都一样，省了我们不少事。" —— 某设备厂商 · 数据采集模块项目

七、关于工艺的几个疑问

开孔位置有讲究吗？ 六面都能开，但走线孔建议放底面或后面，别让电缆从顶面垂下来；相邻两孔之间至少留一个壁厚，太近容易打穿。

氧化膜会影响导电接地吗？ 会，氧化膜本身绝缘。需要屏蔽接地的设备要在图纸上标明导电区，通过局部退膜或导电衬垫解决。

喷砂和拉丝哪个耐脏？ 喷砂哑光更耐指纹和细划痕，拉丝质感好但更显痕迹。户外和频繁手持的设备，工程上多建议喷砂。

改长度要重新开模吗？ 不用。截面走现成公模，长度按毫米锯切，改长改短零模具成本。

打样和批量要多久？ 现成截面改长度加开孔，24 小时出样；小批量 108 小时交付。

---

不知道手上的项目能不能做、划不划算？把下面这三类信息发过来，工程师按工艺能力直接给你开孔方案和报价：

• • 板卡或整机尺寸已经定型、只差一个壳：发板卡尺寸和接口位置，看能不能套现成公模二改，省掉开模费；
• • 有图纸、但对开孔攻牙和表面处理没底：直接发图纸，按实际加工能力告诉你哪些能做、哪些要调整；
• • 已经要打样或小批量：说明数量和交期，现成截面改长度加开孔就能排期。
