车间里的工控触摸一体机，坏得最多的往往不是屏幕，而是风扇和密封。金属粉尘把风扇叶轮糊住、切削液顺着拼接缝渗进去，这两件事通常在开机头两年就会发生。把风冷拿掉、让壳体自己当散热器，再在面板这一层解决防护，是近几年一体机结构设计最明显的一次转向。
打开一台用了两年的车间一体机，里面通常有两种景象。一种是风扇叶片上结了一层灰饼，转速掉下来之后主板温度一路爬升，屏幕开始闪、系统开始重启；另一种是壳体看着完好，但面板按键缝里发黏、接口处有锈迹——密封先失效，湿气进去了。
一台 10.1 寸的一体机整机功耗通常在 15W 上下，15 到 17 寸的机型会到 30W 左右。这个功率区间有个关键前提：风扇带来的强制对流并不是必须的。只要壳体的散热面积够、热能从主板走到外壳的路径够短，无风扇方案完全带得动。目前行业里主流的做法就是把整机做成全铝密封结构，前面板做成纯平，靠金属壳体被动散热。
代价是设计上要重新分配余量。机箱内部不再有风道，散热只剩下导热与自然对流两条路；面板要做成纯平密封，开孔数量必须提前确定，事后补孔等于破密封。
选壳体的第一步不是挑散热齿，而是把面板尺寸量准。一体机的屏幕嵌在前面板上，机箱截面必须比屏幕可视区大出安装边框那一圈宽度。
拿市面上常见的机型估一下：10.1 寸（1280×800）一体机，面板外形通常在 270mm 宽 × 190mm 高上下，机身厚度 60~70mm；15 到 17 寸机型，面板外形到了 400~430mm 宽 × 300mm 高，厚度仍然停在 65~90mm 这一档。它们是同一个厚度量级，但宽度差出了一个身位。
对应到壁挂式多功能机箱，10.1 寸这个档位落在 G04C 上——266mm 宽 × 60mm 高，长度规格 235mm，与常见 10.1 寸面板只差几毫米；15 到 19 寸档位则要走到 G17B，445mm 宽 × 3U（133mm）高，深度 300mm。宽度偏大一些是刻意的：一体机背后往往还要塞 DC 电源模块和接线端子。
G 系列本身是扁平结构，上下盖板加前后挡板、侧板，带壁挂安装孔，侧板内侧预留 PCB 卡槽，上下盖用插板形式安装。前后面板可按设备开孔、攻丝、丝印，挡板还能加厚定制。面板上带屏的机型，屏幕窗口开在前挡板上，这也是它区别于普通接线盒的地方——面板是承载人机交互的那一面。
无风扇散热能不能成立，取决于三段路径：芯片到散热片、散热片到壳体、壳体到空气。铝合金管的是后两段。6063-T5 的导热系数约 200W/(m·K)，比钢高出一个量级，壳体内的温差很小，热量能较快摊到整个表面。30W 以内的设备，靠壳体表面对流与辐射散掉是能做到的，常见做法是优先选带散热齿或散热鳍片的型材结构，把有效散热面积做大。
但有两个边界要提前想清楚。第一，壳体表面积是硬约束。扁平机箱高度小、上下盖面积大，散热主要走上盖和下盖；如果安装方式是贴墙嵌入式，贴墙那一面基本不参与散热，实际有效面积要减掉一大块，选型时就得把这一块补回来。第二，密封和散热互相拉扯。全封闭结构没有换气，热量只能靠壳体和辐射走，所以防护等级和散热余量必须一起定，不能分开选——先把等级定死再想散热，通常要推翻重来。
很多人以为 IP65 是整机的属性，其实对一体机来说，屏障主要落在前面板这一层。实现路径大致三步：把前面板做成纯平，屏幕与边框之间不留缝；屏幕窗口与接口开孔处加密封垫圈或密封胶条，开孔边缘不留锐边；面板下沿做倒角或导流，让喷上去的水自己流走。
有一点需要说清楚：G 系列与 K 系列属于标准机箱和防护外壳，本身不是防水系列。要拿到面板级的 IP65，靠的是面板结构、密封件与开孔工艺的组合设计，属于定制内容；如果整机需要在户外淋雨、高压冲洗甚至短期浸水的环境里工作，应该直接升级到防水系列，而不是在标准机箱上"补"一层密封。
另一点容易被忽略的是清洁。食品、制药和检测车间会定期用消毒剂擦拭外壳表面，这时表面处理的耐蚀性就变得很关键。阳极氧化生成的氧化膜是非多孔结构，比裸铝或简单喷涂更耐反复擦洗，颜色上也有皓月银、墨玉黑、碧玉蓝、夜阑灰、翠蓝等可选，喷砂或拉丝质感还能压掉反光，避免干扰操作员读屏。
一体机的安装方式直接决定壳体上要留哪些结构。三种主流装法，对应的壳体要求差别不小。
| 安装方式 | 典型场景 | 壳体需要留什么 |
|---|---|---|
| 嵌入式 | 电控柜门、操作台、机架面板 | 前面板边沿留压边条，靠四周压紧嵌入孔 |
| 壁挂 | 车间墙面、工位侧板、立杆 | 带壁挂安装孔，背面留走线与散热空间 |
| VESA/悬臂支架 | 操作臂、移动工位、悬挂安装 | 背面留 100×100 VESA 孔位，壳体承重加强 |
| 桌面/台式 | 检测台、实验室、工位桌面 | 无需壁挂孔，底面留防滑垫位 |
G 系列本身就带壁挂安装孔，这也是它在一体机与网关类设备上出现频率高的原因；G17B 的 3U 高度还给背面走线和 VESA 孔位留出了空间。如果是小型文本屏或按键终端，也就是 4 到 7 寸这一档，带屏设备防护外壳更合适——K22C 是 180mm 宽 × 42mm 高，长度 70 到 190mm 可选，端盖带安装孔可以直接壁挂。
一体机的接口数量这两年涨得很快。一台主流机型普遍配双千兆网口、2 路 RS-232/485 串口（常做成凤凰端子）、4 路 USB，有的还留 HDMI 和天线孔位给 4G 或 WiFi 模块。面板就那么大，排布顺序错一步就要重新开料。
开孔顺序建议按"先大后小、先固定后可选"来排：屏幕窗口、网口、串口端子、USB、天线孔与指示灯。原因是屏幕窗口一旦开错，整块面板就废了；而天线孔属于可选项，最后定不影响结构。单张面板上的开孔与器件类型建议控制在 4 种以内，位置要能一一对应到设备上真实存在的接口。宁少勿错——多开一个用不上的孔，防护上就多一个薄弱点，而且这个薄弱点在验收时不会被发现，只在现场淋雨时才暴露。
前面说的面板 IP65 解决的是"喷水"。车间环境里还有两件事绕不过去。
一是金属粉尘与导电粉尘。这类粉尘进到壳体内部，不只是堵散热面，还可能造成短路。全封闭无风扇结构天然规避了进气口这个最大的进灰通道，这也是它比风冷结构更适合粉尘环境的根本原因——不是散得更好，是根本没给灰留入口。
二是油雾与切削液。它们不会像水那样立刻渗进去，但会长期附着在壳体表面与接缝处，慢慢侵蚀密封件。应对办法主要是两条：接缝密封件选耐油材质；表面处理选耐蚀性更好的阳极氧化，而不是简单喷涂。
如果设备要装到车间外的立杆或户外配电点位，防护要求就跳了一个量级，需要按户外防水系列去选，同时把防晒、凝露与排水一起考虑进去。这一步不要试图在标准机箱上加胶条解决，成本和风险都不划算。
把上面的尺寸与安装方式对到一起，工控一体机的壳体大致落在三档上。

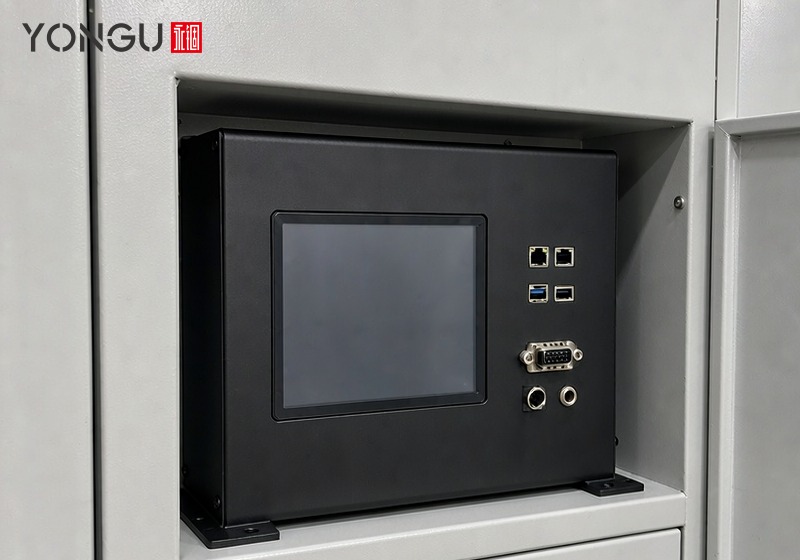

第一档是 10 到 12 寸的嵌入式机型，对应 G04C：266mm 宽 × 60mm 高，长度规格 235mm，平板面板，带壁挂安装孔与 PCB 卡槽。它的面板外形与常见 10.1 寸机型只差几毫米，适合装在电控柜门、操作台面板上。需要注意的是它属于标准机箱，面板级 IP65 需另行做密封设计。
第二档是 15 到 19 寸的壁挂或机架机型，对应 3U 扁平机箱的 G17B：445mm 宽 × 3U（133mm）高，深度 300mm，条纹面板，可按设备开孔与丝印。3U 的高度给内部电源模块、VESA 孔位和走线留了余量，正面能容纳 400~430mm 宽的面板。它适合车间墙面壁挂或悬臂安装，也可以嵌入设备机架。
第三档是小屏操作终端，对应 K22C：180mm 宽 × 42mm 高，长度 70、120、190mm 三档可选，屏幕可以内嵌到低于壳体边缘并做倒角保护，端盖安装孔支持壁挂。四到七寸的文本屏、按键操作面板、急救转运类小设备用它更合适。
前两款的同系列机型在工业现场已经有落地：车载以太交换机机箱案例用的是 G02，水利水务检测仪器机箱案例用的是 G01，都属同一扁平结构体系，可作同系列结构参考。
30W 以内是自然散热的常见适用区间，前提是壳体表面积足够、设备不长时间满载、安装面不贴墙。超过这个量级，需要把散热齿面积、壳体材质与表面处理一起重新评估，必要时加内部导热结构。
面板级 IP65 需要在面板结构、密封件与开孔工艺上做定制设计，不属于标准品的默认能力。整机若有淋雨、冲洗或浸水需求，应直接改用防水系列，避免在标准机箱上补密封带来的可靠性隐患。
标准品 48 小时内发货；非标定制最快 24 小时打样、108 小时小批量交付；中等复杂度项目约 15 到 20 个工作日。开孔与丝印属于定制项，建议连同面板图纸一起提交。
