包装密封性测漏仪壳体 ——永锢铝壳体设计项目

22-11-15

包装密封性测漏仪壳体 ——永锢铝壳体设计项目

一、项目背景

(一)项目名称

包装密封性测漏仪壳体

(二)项目目标

实现密封性测漏仪全部功能

(三)产品属性

医疗药品包装测试类设备

(四)功能配置

配工控机、单片机

(五)显控面板

触摸屏显示、PVC贴纸面板

(六)材料工艺

铝合金、表面阳极氧化

(七)设计要求

1.结构合理,外形美观,拆装方便

2.防尘散热,防溅水和电磁屏蔽也要考虑

3.壳体重量控制在10kg以下

4.造型有科技感

5.有系列延展的空间



二、产品分析

(一)产品A

品牌:Pti Inspection Systems

名称/型号:VeriPac 465

形态:整体是不规则形状,切角造型有硬朗感

材质:不锈钢

色彩:

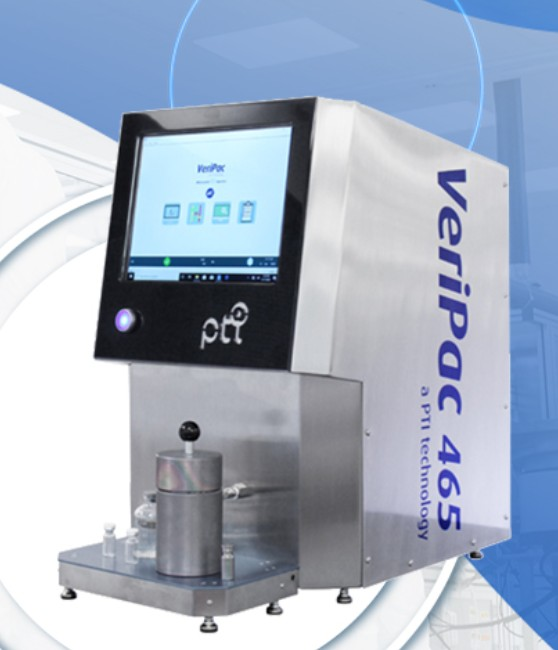

2-1 产品A图



(二)产品B

品牌:Pti Inspection Systems

名称/型号:VeriPac 455

形态:整体简洁,圆润

材质:主体不锈钢

特色功能:

可检测到0.01ccm小的漏点 (直径约为 1微米)

②支持可持续包装,符合零浪费的倡议

色彩:

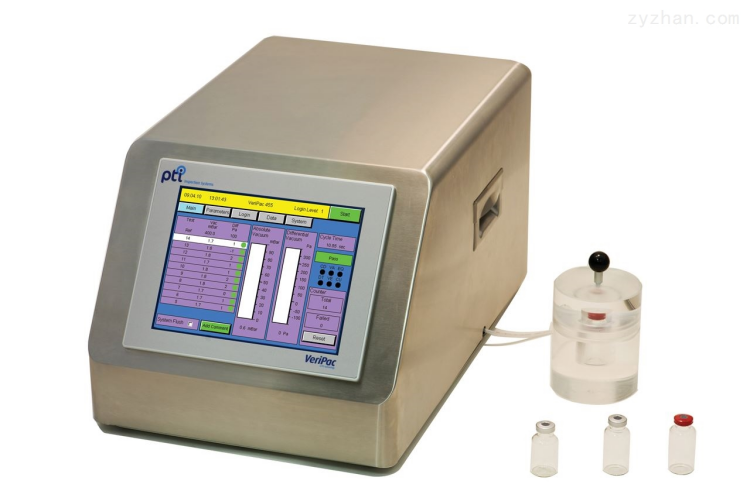

2-2 产品B图



(三)产品C

品牌:ATC Inc.ADVANCED TEST CONCEPTS)

名称/型号:VE2

形态:不规则造型,具有辨识度

材质:主体不锈钢

特色功能:

测试速度快, 操作简单

可选不锈钢外壳, 适用于无菌和洁净室应用

通过以太网或串行端口实现的数字和模拟 I/O 接口

色彩:

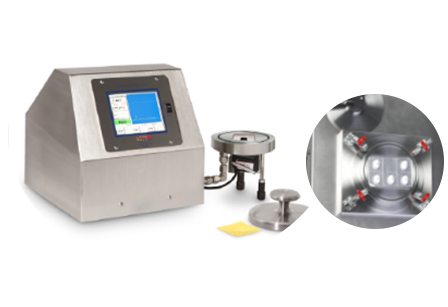

2-3 产品C图

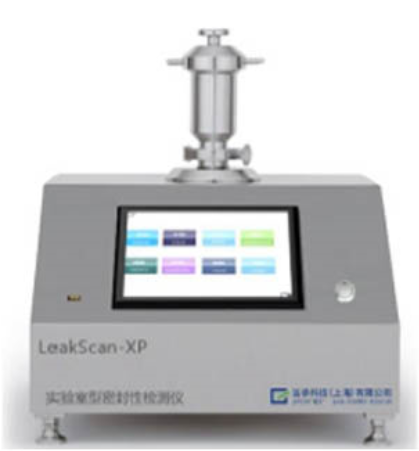

(四)产品D

品牌:当承科技(上海)有限公司

名称/型号:LeakScan-XP通用型

形态:整体边角锋利,形态复杂

材质:整体不锈钢

特色功能:测试结果定性定量

色彩:



2-4 产品D图

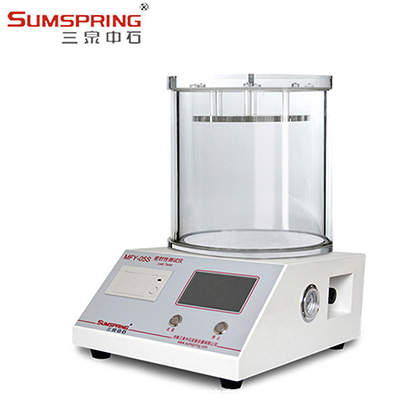

(五)产品E

品牌:SUMSPRING三金中石

名称/型号:MFY-05S塑料包装检测仪

形态:形态简洁,切角较大

材质:整体不锈钢,喷涂米白色

特色功能:速度快、效果明显

色彩:



2-5 产品E图

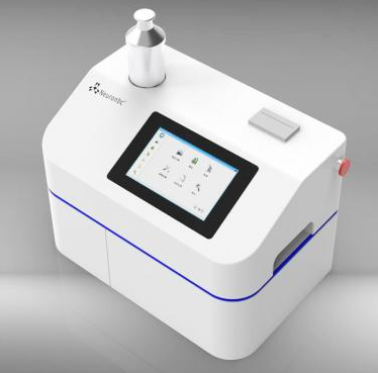

(六)产品F

品牌:Neuronbc

名称/型号:药品包装完整性测试仪MFT-900

形态:整体简洁,形态圆润

材质:整体塑料

特色功能:

含审计追踪功能

②全程自动测试流速并转换孔径大小

③自动漏率校准功能

色彩:



2-6 产品F图



(七)产品G

品牌:PreSens PRECISION SENSING

名称/型号:OXY-TOUCH残氧仪

形态:整体简洁,圆润材质:主体塑料

特色功能:方便移动,可连接打印机

色彩:



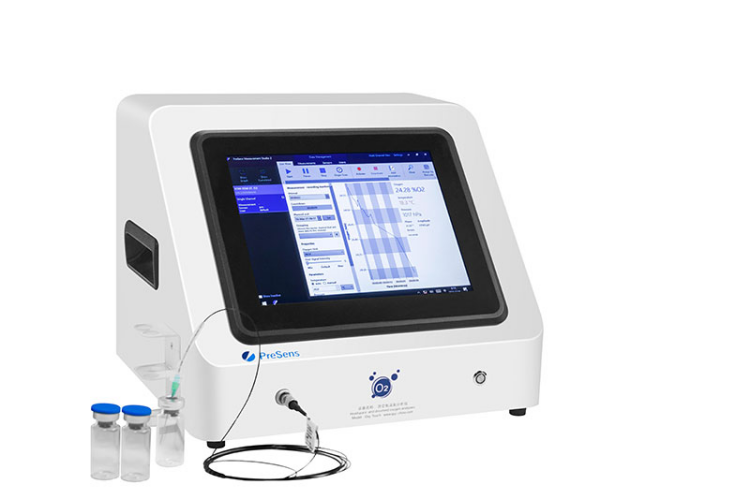

2-7 产品G图



(八)产品H

品牌:QY

名称/型号:DHS 640

形态:双色机身设计,外观辨识度强材质:整体不锈钢

特色功能:适用于在线或离线测试②双压力传感器设计

色彩:



2-8 产品H图



总结:

1、产品大多使用钣金或者塑料材质外壳,虽外观简洁造价低,但枯燥乏味缺乏质感2、配色单一,多为不锈钢金属色或喷涂白色,产品辨识度低



三、设计方向

1、以cnc加工的方式,增强产品质感2、以硬朗线条和转折面,体现科技感3、以小面积撞色的设计,打破现有产品的沉闷感

(一)部件详情

1、前面板部分

尺寸:261W*204.5H*103.5D

角度:55°

建议:优先采用铝板折弯进行加工,铝板拼接、型材加工为次要考虑

原因:

折弯工艺加工工时短,成本低;铝板折弯也可进行阳极氧化(缺点:厚度不能过厚,控制在2.5mm;折弯容易出现间隙,与壳体不能完美配合)

②铝板拼接,加工成本低,可做丰富造型,加厚面板;成品质感比折弯工艺好;可实现方便拆卸(缺点:外露较多螺丝,结构相对复杂,难安装)

③型材加工工时短,加工成本低;可做加厚面板,造型丰富(缺点:模具成本高,型材易变形)

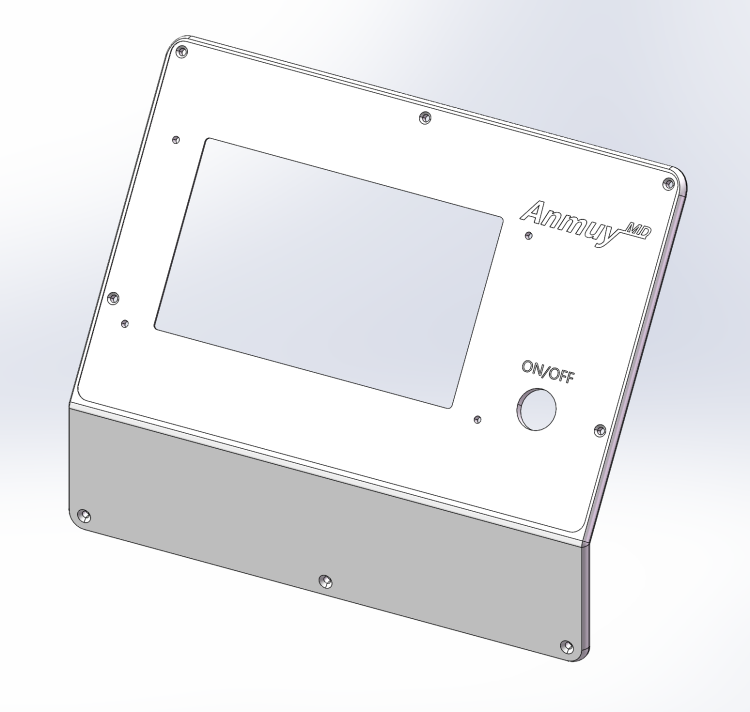

3-1 铝壳体前面板部件图



2、壳体部分

尺寸:260W*202H*375D

建议:优先考虑开型材模具进行加工,铝板拼接、铝板折弯、cnc加工为次要考虑

原因:

型材加工工时短,加工成本低;型材建议U字型对扣形式,可减少模具成本及型材变形;样品阶段可采用线切割方式进行加工(缺点:模具成本高,型材易变形)

②折弯结构如图;折弯工艺加工工时短,成本低,重量轻;铝板折弯也可进行阳极氧化(缺点:厚度不能过厚,控制在2.5mm;折弯容易出现间隙,对防尘效果稍有影响)

③铝板拼接,加工成本低,可做丰富造型,加厚面板;成品质感比折弯工艺好;可实现方便拆卸(缺点:外露较多螺丝,结构相对复杂,难安装)

④cnc全铝铣,可做丰富造型,成品质感好(缺点:加工工时长,成本高,重量不好控制)

3-2 铝壳体部件图



3-3 铝壳体铝壳部件草图



3、后面板部分

尺寸:260W*202H*15D

建议: cnc加工

原因:cnc全铝铣,可做丰富造型,成品质感好;后面板造型为平板,比前面板、壳体易加工(缺点:加工工时长,成本高)

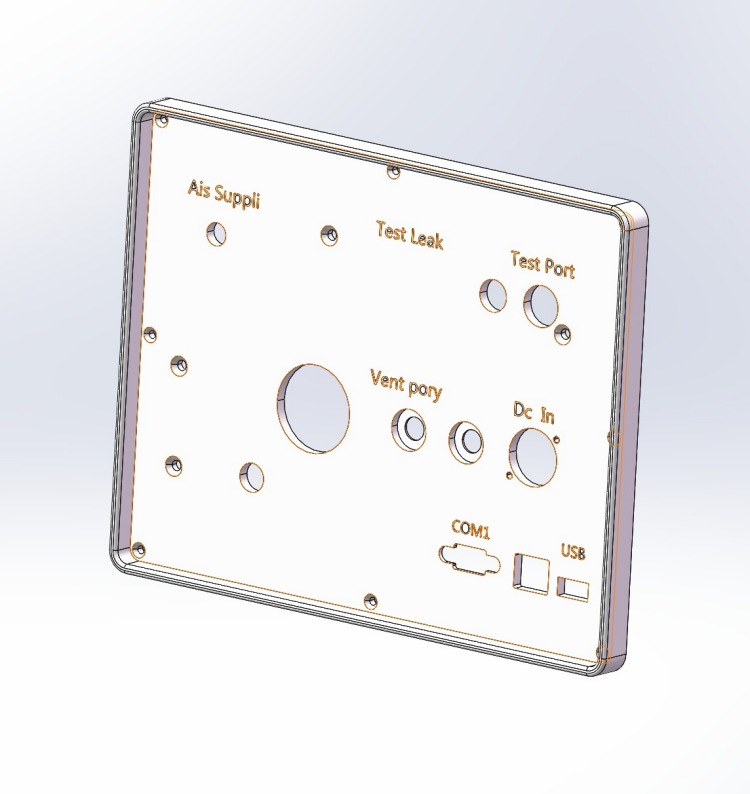

3-4 壳体后面板部件图





四、设计方案

(一)方案A(斜面款)

产品尺寸:宽398mm X 高259mmX深445mm

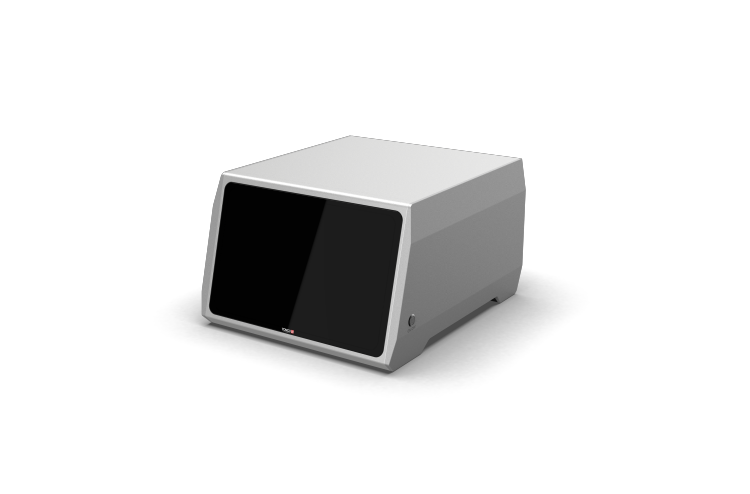

4-1 斜面款整体展示图

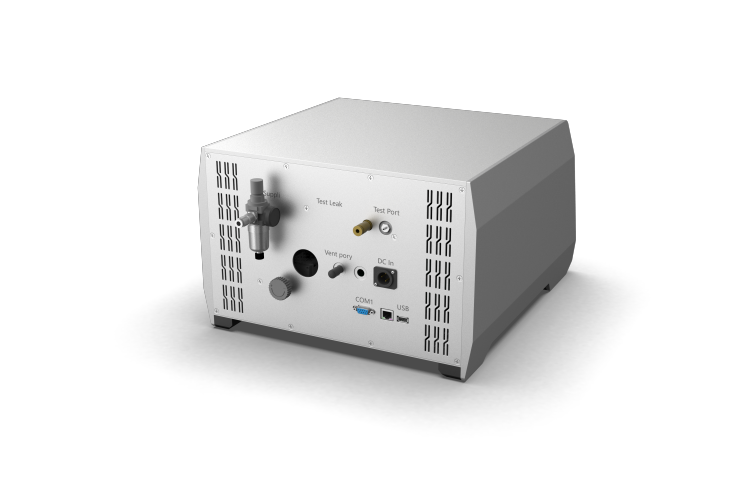

4-2 背面效果细节展示图

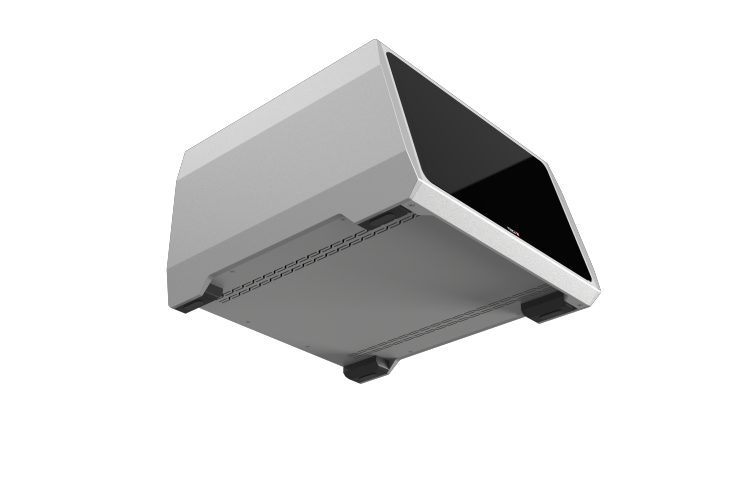

4-3 底部散热及支撑脚细节展示图

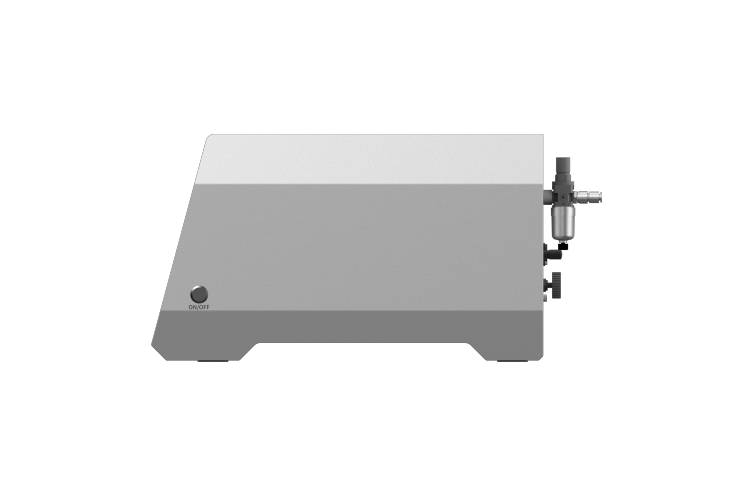

4-4 侧面效果整体展示图



4-5 侧面效果整体展示图



(二)方案B(圆角款)

产品尺寸:宽398mm X 高259mmX深445mm

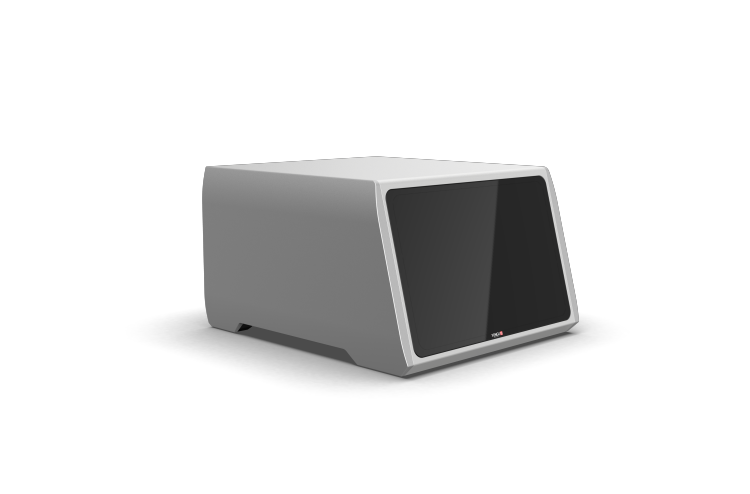

4-6 圆角款整体展示图



4-7 背面效果细节展示图



4-8 底部散热及支撑脚细节展示图



4-9 侧面效果整体展示图



4-10 侧面效果整体展示图
