一、项目背景

（一）项目名称：数控机床控制机箱设计

（二）项目类型：全新

（三）产品定位：高档

（四）目标人群：数控机操作人员



二、产品现状

（一）产品分析

材质：钣金

工艺：折弯拼接

表面处理：喷涂

外观：质感不好，机械感，简陋

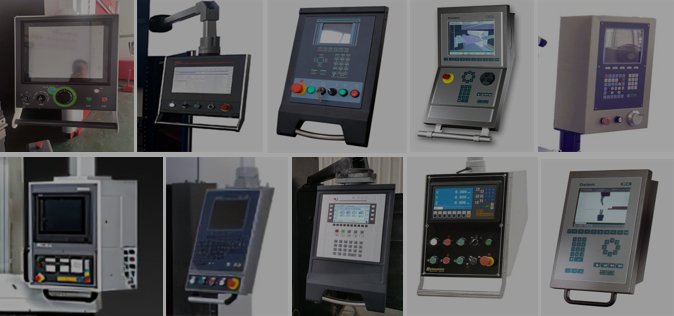

图2-1 产品现状图

（二）突破方向

造型：1）从整体大型打破现有特征2）极简棱面形态

色彩：1）延续黑白灰素雅色调2）局部色彩点缀

质感：1）强调金属质感2）表面易清洁





三、用户分析

①高度调节

②有一定的角度，方便操作

③方便清洁

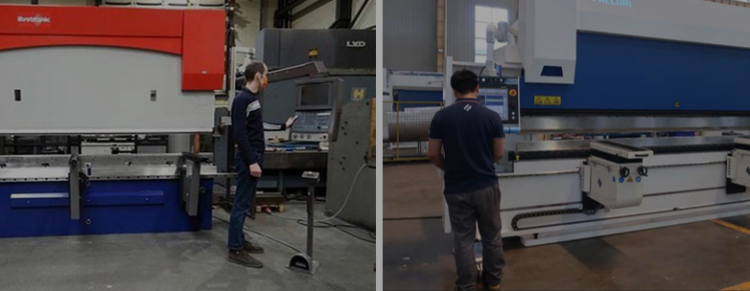

图3-1 用户实用场景图





四、方向定位

设计切入点

外观造型：产品比例协调，简约美观

便于清洁：表面要平整，不能有凹槽

成本控制：采用成熟工艺与材料

易用：按键布局合理，屏幕有一定的角度，便于维护

方向：科技、专业

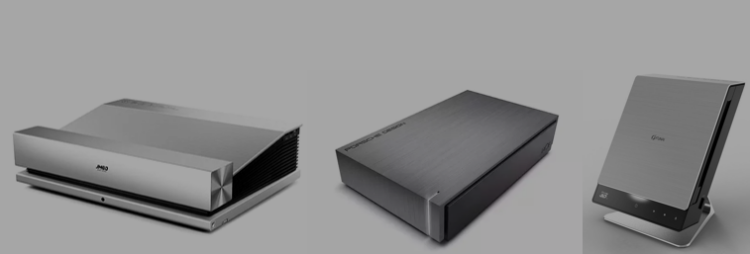

图4-1 铝机箱设计概念图



总结：造型直线利索，实用易清洁，色彩以金属色为主。





五、概念发散

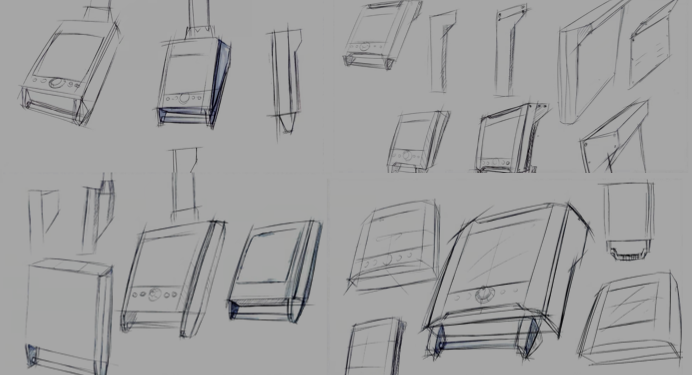

图5-1 过程草图





六、设计输出（初）

（一）正面：采用有棱有角的设计元素，让机器更有立体感。

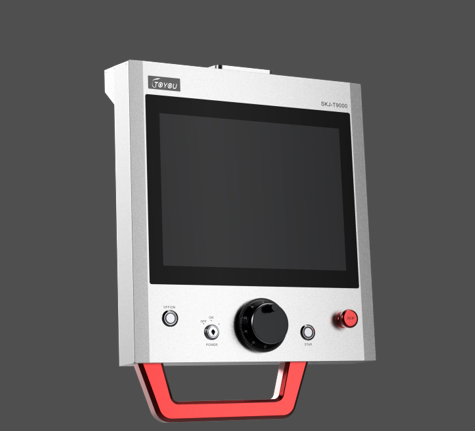

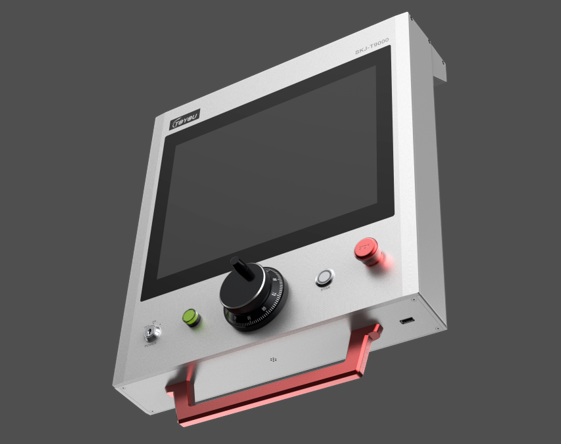

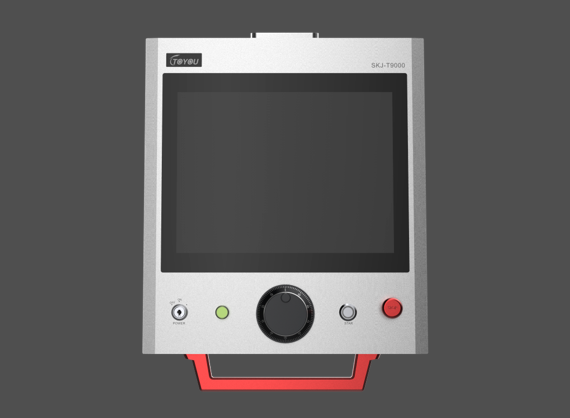

图6-1 铝机箱设计概念图（正面特写）



（二）侧面：侧面切面与正面相呼应，让产品整体感更强。

图6-2 铝机箱设计概念图（侧面特写）



（三）把手：①红色把手起到点睛作用，提升机器辨识度，与急停键遥相呼应。②把手不对称设计节省成本，有不会与USB接口冲突。



图6-3 铝机箱设计概念图（把手特写）



图6-4 铝机箱设计概念图（把手+usb特写）



（四）背面：散热格栅。

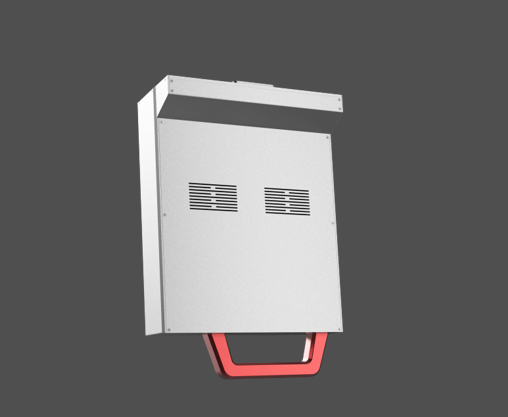

图6-5 铝机箱设计概念图（背面特写）



 七、设计输出（外观修改）

（一）把手改居中，边框加大，按键调整。

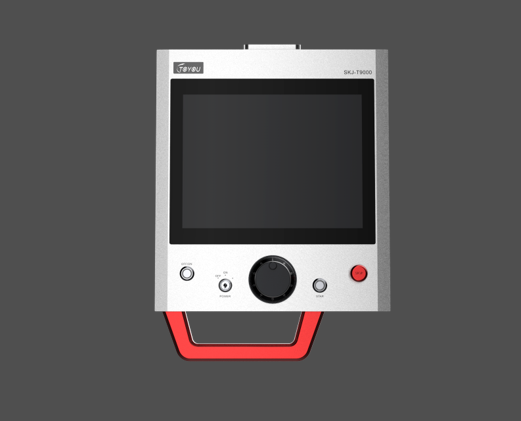

图7-1 铝机箱修改版设计概念图（正）

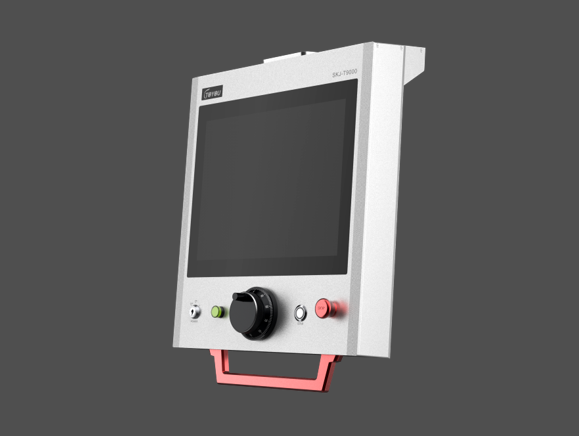

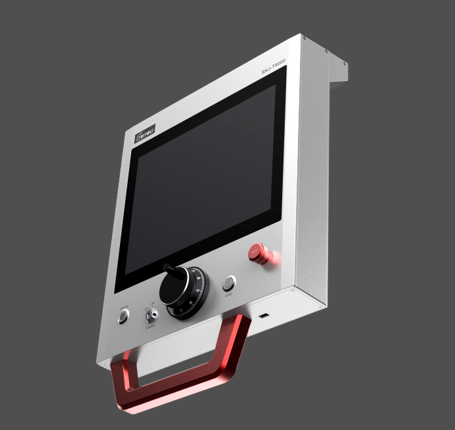

图7-2 铝机箱修改版设计概念图（左）

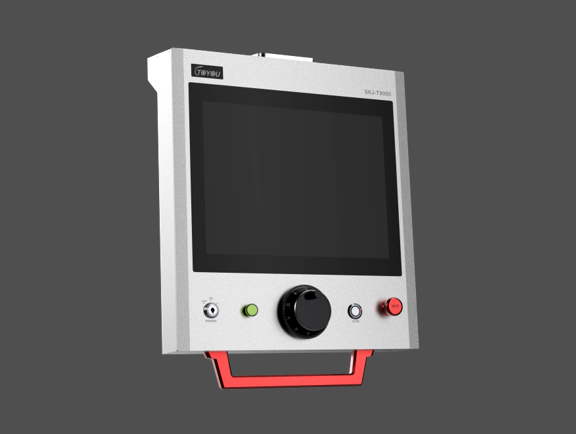

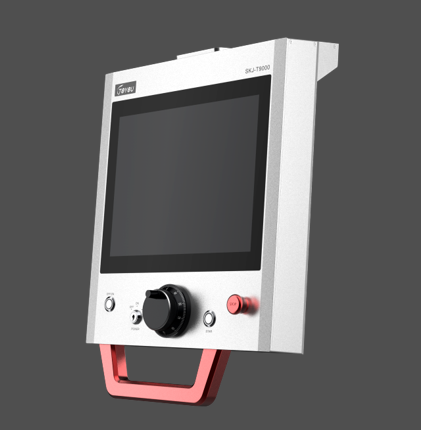

图7-3 铝机箱修改版设计概念图（右）



（二）USB接口移到右边。

图7-3 铝机箱修改版设计概念图（USB特写）





八、结构设计

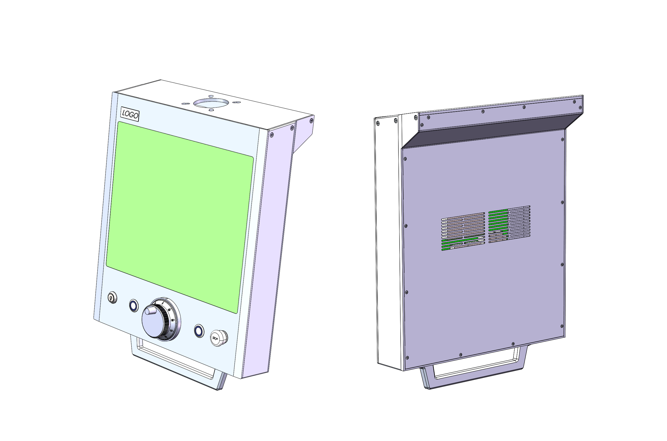

图8-1 工程模型外观图

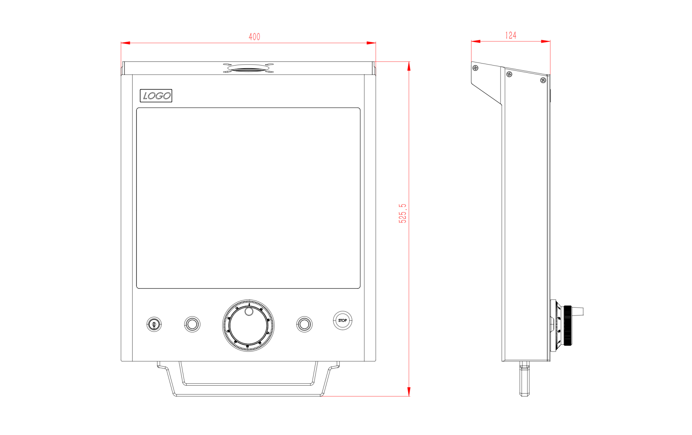

图8-2 产品尺寸图

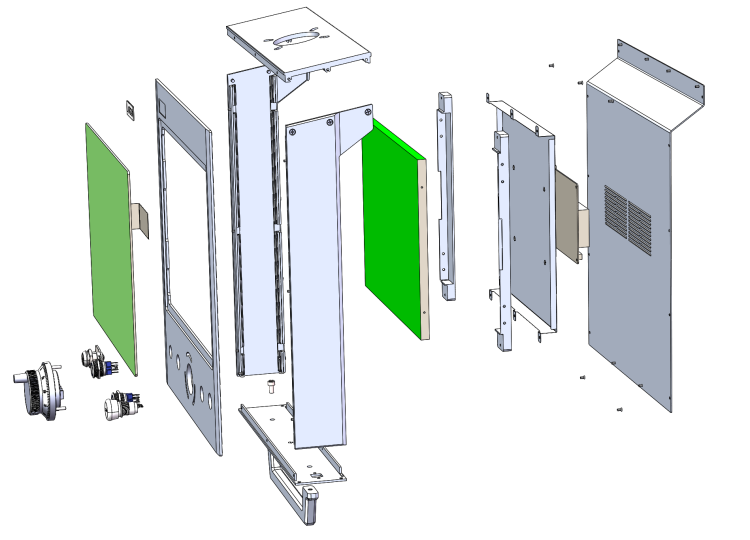

图8-3 产品结构爆炸图

注：产品结构涵盖部件（logo板*1，把手*1，PCB安装罩*1，安装固定座*2，后盖*1，上盖板*1，底板*1，前面板*1，右侧板*1，左侧板*1）

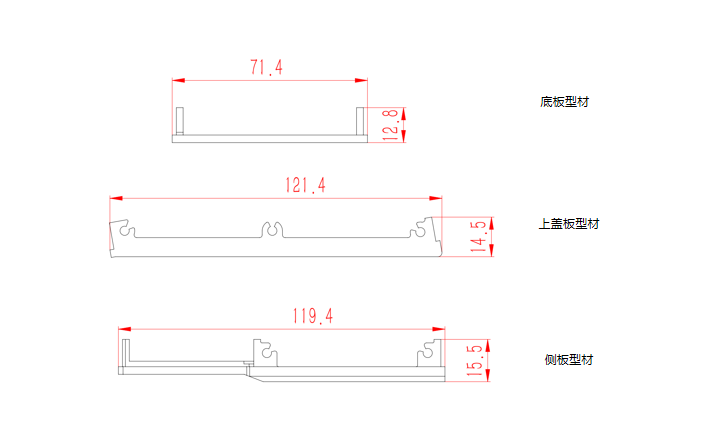

图8-4 型材截面图

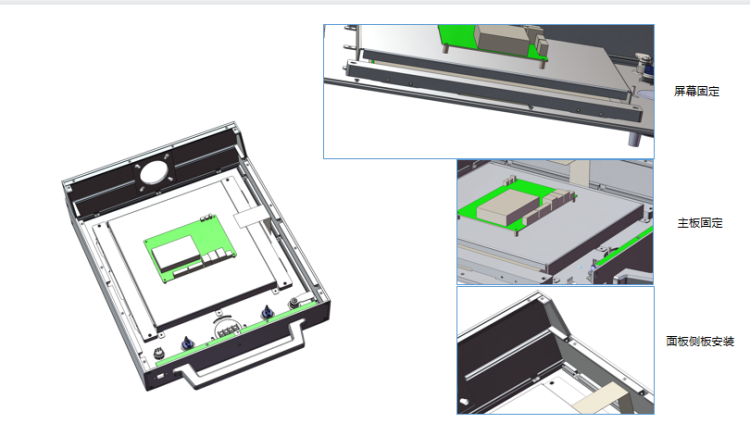

图8-5 机箱结构特点细节图
