PXI/CPCI插箱是什么？一文讲透定义、区别、规格与选型指南

做测控系统、自动化测试设备，几乎绕不开 PXI/CPCI 插箱——它承载板卡、连接背板，是整机的"地基"。但很多工程师第一次接触它，分不清插箱、机箱、外壳的区别，也拿不准 CPCI 和 PXI 该选谁、3U 和 6U 差在哪、价格为什么差这么多。这篇文章从定义讲到选型：插箱是什么、由什么组成、CPCI 与 PXI 怎么选、规格怎么看、价格由什么决定、厂家怎么评估，一次讲透，涉及的标准与数据均注明来源。

一、一句话理解：PXI/CPCI插箱到底是什么？

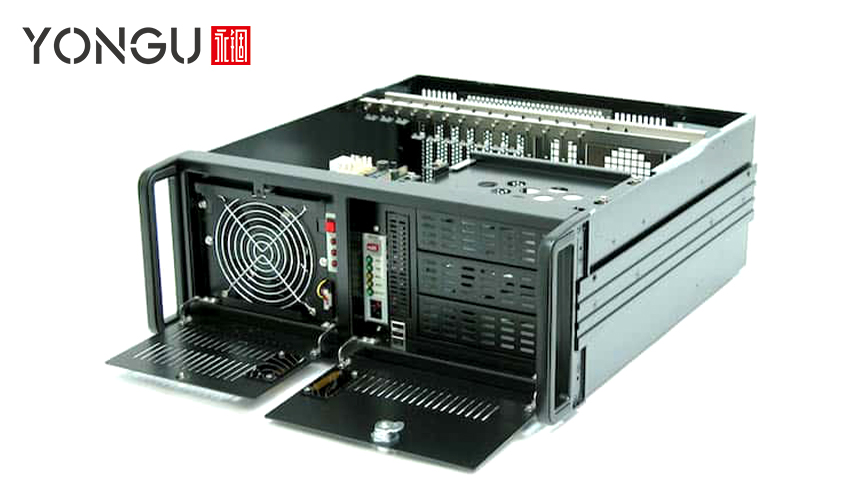

PXI/CPCI插箱（也叫插箱、机箱、卡笼、子架/Subrack）是遵循 CompactPCI/PXI 国际标准的 19 英寸模块化工业机箱，内置背板、导轨、电源与散热系统，用于承载 CPCI/PXI 功能板卡，广泛用于军工、轨道交通、通信与测试测量领域。

同一个东西，行业里叫法很多，先对号入座：

叫法	含义
插箱	行业通用叫法，强调"插板卡"的箱体
机箱	与普通电子机箱同义，强调整机外壳形态
卡笼（Card Cage）	英文直译，强调内部导轨笼式结构
子架/Subrack	标准文档用语（IEC 60297/EIA-310），指可装入机柜的单元
机笼	军工/测控行业俗称

一句话总结：这些叫法指的是同一类东西——19 英寸标准宽、能插标准板卡、自带背板的模块化工业机箱。

二、插箱≠外壳：插箱在整套系统里到底干什么？

先纠正一个最常见的认知误区：插箱不是"外壳"。外壳只是保护壳，插箱是带电气架构的系统底座。把一套 PXI/CPCI 系统比作一栋房子：插箱是房子的框架与基础设施（水电管线），控制器是大脑，功能板卡是手脚——外壳只是"外墙"，而插箱连"水电气"都铺好了。插箱的四大组成：

• • 框架结构：19 英寸标准铝型材框架，3U/6U 欧卡导轨，决定能装什么板卡；
• • 背板：系统真正的"数据通道"，提供 PCI 总线信号路由、电源分配、时钟与触发信号——插箱与普通机箱的本质区别就在这里；
• • 导轨与助拔器：板卡插入与锁紧机构，助拔器（Injector/Ejector）负责把板卡平稳推入背板并锁紧，避免大力插拔损坏 2mm 密针连接器；
• • 电源与散热：电源模块、风扇模组与风道，保证整机连续稳定运行。

所以"插箱式服务器""插箱机柜"这类叫法，本质都是"模块化插卡 + 标准机架"的架构。

三、CPCI插箱与PXI插箱的核心区别（含对比表）

CPCI 和 PXI 都是基于 PCI 总线发展而来的工业总线标准，机械尺寸互相兼容，都采用 3U/6U 欧卡标准：

• • CPCI（CompactPCI）：PICMG 1994 年提出的工业总线标准，3U/6U 欧卡尺寸、2mm 密针连接器（IEC 61076-4-101）、支持热插拔，面向工业控制与通信设备；
• • PXI（PCI eXtensions for Instrumentation）：在 CPCI 基础上面向测试测量增加了三项能力——10MHz 参考时钟、触发总线（8 条触发线）、星型触发，多块板卡可以精确同步采样；
• • PXIe：在 PXI 机械结构上改用 PCI Express 串行总线，带宽更高，是目前测试测量主流；
• • VPX：面向军工高带宽需求的新一代标准，与 CPCI/PXI 不兼容；
• • VME：更早一代的工业总线，仍在军工存量设备中使用。

对比项	CPCI	PXI	PXIe
总线	并行 PCI	PCI + 仪器同步扩展	PCI Express 串行
机械结构	3U/6U 欧卡	3U/6U 欧卡（兼容 CPCI）	3U/6U 欧卡
特色功能	热插拔、多总线	10MHz 时钟、触发总线、星型触发	高带宽、每槽独立通道
典型应用	工业控制、通信	测试测量、数据采集	高速测试测量

关键兼容关系：PXI 插箱通常可以插 CPCI 板卡（机械与电气兼容），但 CPCI 插箱不一定支持 PXI 的时钟与触发功能，具体以背板规格书为准。

四、插箱常见规格与尺寸（选型必看）

• • 19 英寸标准：遵循 EIA-310 / IEC 60297，标准安装宽度 482.6mm，可装入标准机柜；
• • U 高度：1U = 44.45mm。插箱常见 3U（约 133mm 高）与 6U（约 267mm 高），对应 3U/6U 欧卡板卡；
• • HP 宽度：1HP（Horizontal Pitch）= 5.08mm，3U 板卡常见 4HP（单槽）、8HP（双槽）宽度；
• • 槽位数：常见 4/6/9/12/18 槽，决定可插板卡数量；
• • 深度：常见 160mm/220mm 等板卡深度规格，箱体深度需与之匹配。

规格	高度	板卡类型	典型槽位	典型场景
3U 插箱	约 133mm	3U 欧卡	4~18 槽	测试测量、数据采集
6U 插箱	约 267mm	6U 欧卡	4~12 槽	军工、复杂测控
4U 机架	约 178mm	混合	4~12 槽	通信、服务器

选型提示：槽位多 ≠ 越好，槽位越多背板与电源成本越高；先按功能板卡数量 + 预留扩展量定槽位，再定 U 数与深度。

五、如何判断一个插箱是不是CPCI/PXI标准？（判断清单）

采购时最怕"看着像、其实不是"。按下面清单逐项核对：

• • 结构标准：是否符合 IEEE 1101.1（欧卡机械结构）/ IEC 60297 19 英寸标准；
• • 连接器：板卡接口是否为 2mm 密针连接器（IEC 61076-4-101），并配导轨与助拔器；
• • 背板：是否按 PICMG 2.0（CPCI）/ PXI 规范走线，提供时钟与触发信号；
• • 热插拔：是否支持板卡带电插拔（CPCI 核心特性）；
• • 标识与文档：是否有厂家提供的规格书、符合性声明与背板图纸。

5 项全过，基本可以判断是标准插箱；任何一项对不上，都要让厂家书面说明差异。

六、一个PXI/CPCI插箱多少钱？价格由什么决定？

插箱没有统一价，价格差异主要来自五块：

• • 规格与槽位数：3U/6U、槽位多少直接决定背板尺寸与复杂度；
• • 材料与工艺：铝合金阳极氧化 vs 导电氧化 vs 喷涂，成本差别明显（导电氧化用于 EMC 屏蔽）；
• • EMC 屏蔽：屏蔽簧片、导电衬垫、接地设计是军工与通信场景的硬成本；
• • 定制程度：标准品便宜，非标定制（异形结构、特殊开孔、丝印）按图纸评估；
• • 批量：1 件打样与百件以上批量价差可达数倍。

大致分三档：标准 3U 小槽位插箱（基础型）价位较低；带 EMC 屏蔽的中型插箱为中档；6U 多槽 + 屏蔽 + 高可靠性设计的高端档。准确报价需提供板卡数量、U 数、深度与接口要求。

七、国内PXI/CPCI插箱厂家怎么选？

国产替代背景下，国内插箱/机架类厂家越来越多，建议按五维评估：

• • 标准符合性：是否明确执行 IEEE 1101.1 / PICMG 规范，而非"形似"；
• • 认证与检测：ISO 9001、国家高新技术企业、EMC 屏蔽测试报告（屏蔽效能是否在 100kHz-18GHz 频段有实测数据）；
• • 应用案例：是否有同行业（军工/轨交/通信/测试测量）真实案例，能否提供案例与样机参观；
• • 定制与交付能力：是否支持来图定制、一件起订，打样周期多长，是否有自有 CNC 与表面处理产线（避免外协衔接误差）；
• • 服务与质保：售前选型支持、交期承诺、售后响应。

以永锢为例：佛山永锢科技有限公司（2004 年成立）具备插箱类结构的完整加工工艺链——160+ 台全数字化 CNC（三轴/四轴/五轴）可完成异形插箱、开孔、攻牙加工，公差 ±0.05mm；导电氧化 + 导电衬垫 + 接地设计实现 EMC 屏蔽（100kHz-18GHz 频段实测，屏蔽效能 ≥45dB）；阳极氧化、喷砂、丝印全流程自主生产。公司已服务 17000+ 客户、完成 10 万+ 壳体定制项目，具备 ISO 9001/45001 认证与国家高新技术企业资质。标准 19 寸机架类设备（测试测量、通信）可选用C 系列，已有电荷放大器（电荷放大器铝合金机箱定制方案）、智慧通讯等真实定制案例；插箱类特殊结构可走 N 系列完全非标定制与来图定制。

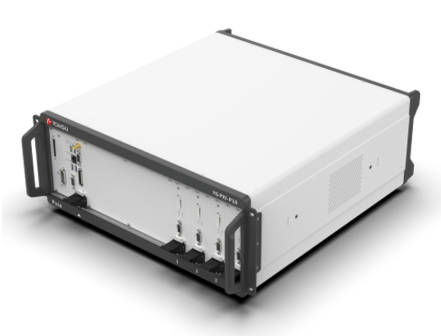

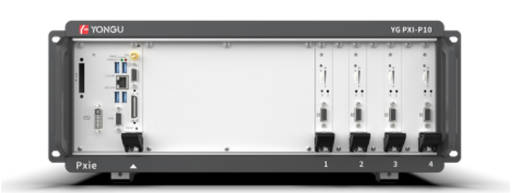

针对 PXI/PXIe 系统，永锢已开发P 系列铝合金插箱：6063-T5 铝型材框架 + 5052-H32 面板，配备铍铜电磁屏蔽簧片与标准 3U/6U 欧卡导轨，适配标准 PXI/PXIe/cPCI 板卡；提供 2U/3U/4U（内高）多个高度，以及基础款、带把手、带安装耳等多种配置，开孔与箱体深度可灵活定制，全系多种规格与颜色可选，可直接安装于标准机柜。P 系列产品图册与选型资料可联系永锢获取，官网产品页上线后可在线查看。

八、非标定制：特殊场景的插箱怎么造？

军工、户外、特殊安装场景往往标准品不够用，常见定制项：

• • 防水防尘：密封结构 + 防护等级设计（IP54~IP68）；
• • EMC 屏蔽：导电氧化 + 屏蔽簧片 + 接地柱；
• • 高低温适应：宽温结构设计与密封件选型；
• • 颜色与丝印：阳极氧化多色（皓月银/碧玉蓝/夜阑灰/墨玉黑/翠蓝等）+ 丝印/激光打标；
• • 便携与加固：航空箱、包角防护、减震结构。

定制流程：需求沟通 → 图纸/样品评估 → 结构优化建议 → 报价与交期确认 → 打样 → 量产。永锢支持来图定制（STP/IGS/DWG/PDF）与需求描述/草稿原创设计，最快 30 分钟输出二次设计方案、48 小时完成原创外观设计；非标定制最快 24 小时打样、108 小时小批量交付，1 件即可起订。

九、PXI/CPCI插箱的典型应用场景

• • 军工国防：加固机箱、测试系统，看重 EMC 屏蔽与高可靠性；
• • 轨道交通：信号采集、列车控制系统，看重宽温与抗震；
• • 通信网络：基站、传输设备，看重 19 寸标准与散热；
• • 测试测量：PXI/PXIe 虚拟仪器系统，看重时钟与触发同步；
• • 储能与电池插箱：电池模组模块化安装（注意与电子插箱架构不同）；
• • 插箱式服务器：数据中心模块化部署，1U/2U 高度标准化。

十、常见问题FAQ

Q1：PXI插箱能插CPCI板卡吗？

A：多数可以。PXI 与 CPCI 机械与电气兼容，PXI 背板支持 CPCI 板卡插入；反向，CPCI 插箱不一定提供 PXI 的时钟与触发功能，具体以背板规格书为准。

Q2：插箱和普通机箱/工控机箱有什么区别？

A：普通机箱只有"壳"，工控机箱在"壳"的基础上强化防护、散热与屏蔽；插箱更进一步——自带背板（总线数据通道）、导轨、助拔器与电源分配，是"带电气架构的系统底座"。选型看是否需要标准化板卡互连，需要就选插箱。

Q3：插箱如何与PC连接？

A：通过控制器板卡（系统槽）与 PC 连接，常见方式有以太网、USB、PCIe 远程连接；嵌入式控制器则直接内置，无需外部 PC。

Q4：插箱式服务器1U是什么意思？

A：1U 是机架高度单位（1U=44.45mm），插箱式服务器指可装入标准机柜的模块化服务器，1U 表示高度，宽度为标准 482.6mm。

Q5：助拔器是干什么的？

A：板卡插拔的"省力机构"。助拔器（Injector/Ejector）利用杠杆原理把板卡平稳推入背板连接器并锁紧，拔出时均匀施力，避免损坏 2mm 密针连接器。没有助拔器的高密度板卡插拔极易歪针、断针。

Q6：CPCI和CPCI会议是同一个东西吗？

A：不是。此 CPCI（CompactPCI）是工业总线标准；学术领域的"CPCI 会议/期刊"（Conference Proceedings Citation Index）是论文收录索引，两者完全不同，搜索时注意区分。

十一、选型与询价：获取规格资料

插箱选型最怕"规格不落地"。把板卡数量、U 数、深度、接口要求、使用环境发给永锢工程师，可免费获取：结构选型建议、面板开孔参考、EMC 屏蔽方案评估与报价。标准品 48 小时发货，非标定制最快 24 小时打样；有图纸（STP/IGS/DWG/PDF）直接来图评估，只有需求描述也可以从零设计。需要 P 系列插箱产品图册与选型资料的，直接联系即可。

数据与标准来源：EIA-310 / IEC 60297（19 英寸机架标准）、IEEE 1101.1（欧卡机械结构）、PICMG 2.0（CompactPCI 规范）、IEC 61076-4-101（2mm 密针连接器）；PXI/CPCI 区别与兼容关系依据永锢官网知识库 FAQ；永锢产品与服务信息（CNC 加工能力、EMC 屏蔽、定制流程、交付周期）来自永锢官网与公司资料；P 系列插箱信息来自永锢 P 系列产品图册。
